22 TTH200 TRANSMETTEUR DE TEMPERATURE, MONTAGE DE TETE DE CAPTEUR | OI/TTH200-FR REV. D

9 Mise en service

Généralités
Le convertisseur de mesure, si la commande l'exige, est prêt à
fonctionner après le montage et l'installation des connexions.
Les paramètres sont réglés en usine.
Contrôler la bonne fixation des câbles branchés. La
fonctionnalité complète n'est possible que si tous les câbles
sont fermement raccordés.
Contrôles avant la mise en service
Avant la mise en service de l'appareil, les points suivants doivent
être vérifiés :
• Le câblage correspond aux indications du
Raccordements électriques à la page 16.
• Les conditions ambiantes doivent correspondre aux
indications de la plaque signalétique et de la fiche
technique.

Communication

Remarque
Le protocole HART® n'étant pas sécurisé (en terme de
cybersécurité/sécurité informatique), son utilisation prévue doit
être évaluée avant toute mise en œuvre pour s'assurer de son
adéquation.
La communication avec le transmetteur s'effectue par protocole
HART. Le signal de communication est modulé sur les deux fils
du câble de signal conformément à la spécification HART FSK
« Physical Layer ».
Le modem HART est raccordé au le câble de signal de la sortie de
courant servant aussi à l'alimentation électrique issue du
dispositif d'alimentation.
Paramètre de configuration
Type de mesure
• Type de capteur, catégorie de raccordement
• Signalisation d'erreur
• Plage de mesure
• Données générales p ex. numéro TAG
• Amortissement
• Simulation de signal de la sortie
Pour plus de détails, voir Formulaire de commande
Configuration dans la fiche de données.
Protection en écriture
Taquet logiciel
Informations de diagnostic selon NE 107
• Signalisation d'erreur du capteur
(Rupture de fil ou court-circuit)
• Erreur de l'appareil
• Dépassement par le bas- / haut des limites
• Dépassement par le bas- / haut de la plage de mesure
• Simulation active
L'appareil figure dans la liste de FieldComm Group.

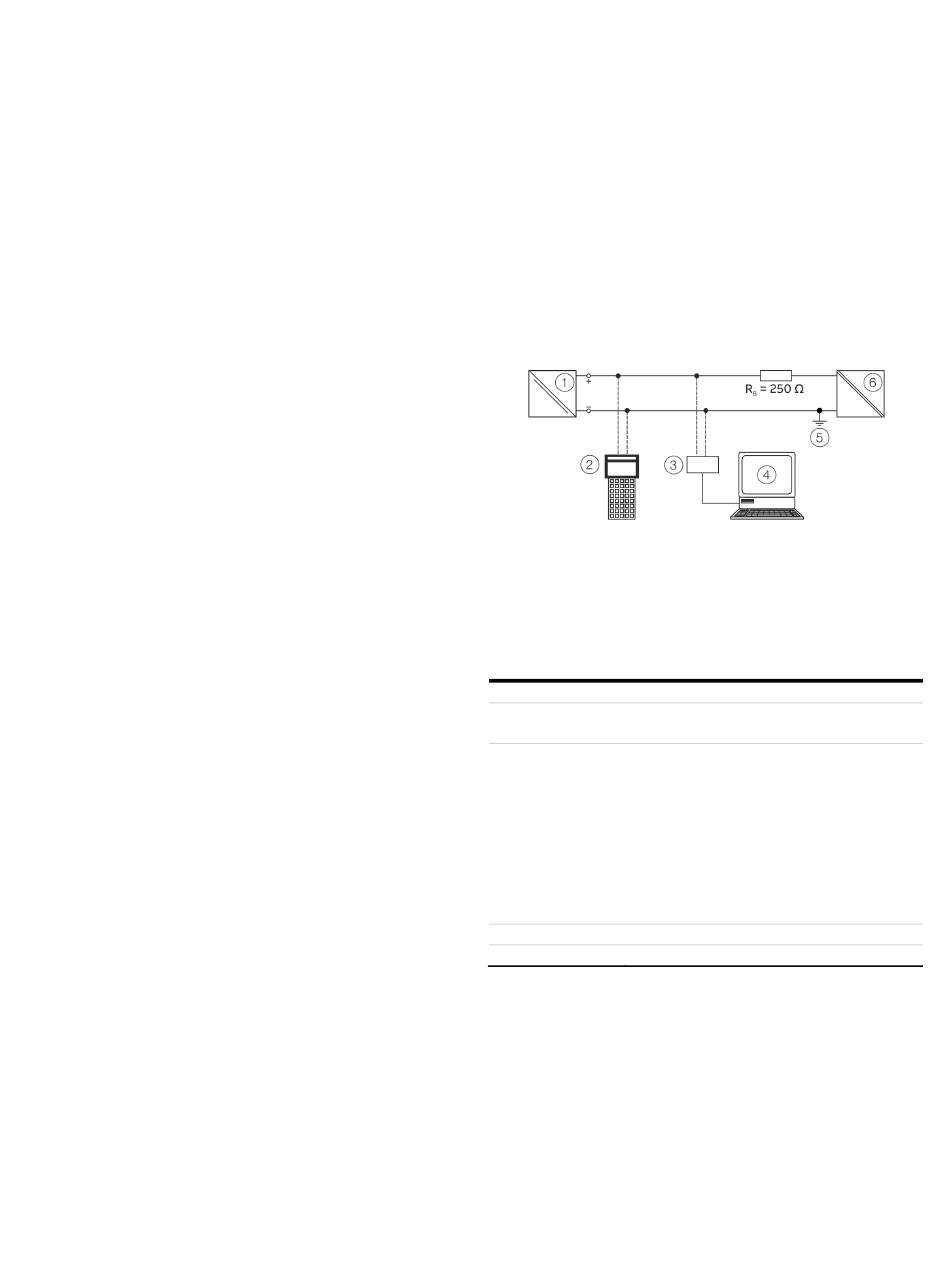

1 Convertisseur de mesure
2 Terminal portatif
3 Modem HART®
4 Ordinateur avec Asset
Management Tool
Figure 16 : Exemple de connexion HART
Manufacturer-ID 0x1A
Device Type ID HART 5: 0x000D
HART 7: 0x1A0D
Profil À partir de la version SW 3.00 (c'est-à-dire la version
HW 2.00) :
HART 5.9 et HART 7.6, commutable via
• Outils
• Commandes HART
Standard, sauf commande différente : HART 7.6.
SW-Rév. 1.00.06 à 2.01: HART 5.1, précédemment
HART 5
Configuration DTM, EDD, FDI (FIM)
Signal de transmission BELL Standard 202
5 Mise à la terre (en option)
6 Appareil d'alimentation
(interface processus)
R Résistance ohmique
B
(si nécessaire)
