Variables HART
Le transmetteur met 3 variables HART à disposition. Les valeurs
suivantes sont affectées aux variables HART :
•
Variable HART primaire : valeur de processus
La variable HART primaire est attribuée de façon fixe à la
sortie analogique et représentée en conséquence sur le
signal 4 à 20 mA.
•
Variable HART secondaire : température du circuit
électronique
•
Variable HART tertiaire : entrée électrique
Communication / Tag HART / Adressage d'appareil
Chaque appareil HART possède un code HART-TAG configurable
à 8 caractères pour son identification. (si des codes de points de
mesure HART-TAG de plus de 8 caractères doivent être créés
dans l'appareil, utiliser le paramètre « Message » permettant
l'enregistrement de 32 caractères max.
En outre, le HART LONG TAG de 32 caractères peut être utilisé
pour les appareils en mode HART 7.
Chaque appareil possède une adresse HART à côté de son code
HART-TAG. Elle est généralement réglée sur 0, permettant à
l'appareil en mode de commutation HART standard de travailler
selon le principe « Mode Point à point ».
Applicable aux appareils en mode HART 5 :
Si un adressage dans la plage 1 à 15 est effectué, cet adressage
fait passer l'appareil dans le mode HART-Multidrop, ainsi
nommé, avec sortie de courant constant. Dans ce mode de
fonctionnement, 15 appareils max. peuvent être raccordés
simultanément en parallèle sur un appareil d'alimentation.
Applicable aux appareils en mode HART 7 :
Le mode HART 7 supporte une plage d'adresses de 0 à 63.
L'adresse peut être sélectionnée indépendamment du mode
Current Loop activé (courant de boucle de 4 à 20 mA) ou du
courant de sortie constant. Activation / Désactivation du mode
Current Loop et sélection de l'adresse se font au moyen des
outils. En mode de fonctionnement avec sortie de courant
constant, il est possible de raccorder simultanément en parallèle
64 appareils au maximum à un appareil d'alimentation.
Aussi bien en mode HART-Multidrop (HART 5) qu'également en
courant de sortie constant (mode Current Loop désactivé,
HART 7), il n'existe pas de signal de sortie analogique dont la
valeur correspond à la température de process. Le signal de
sortie est alors constant à 4,0 mA (à partir de SW-Rév. 3.00,
précédemment 3,6 mA) et sert exclusivement à l'alimentation
électrique de l'appareil. Les informations relatives aux capteurs
et aux valeurs de processus ne sont disponibles
qu'exclusivement en tant que signal HART.
10 Commande
Consignes de sécurité
Si vous n'êtes pas certain qu'une utilisation en toute sécurité est
possible, mettez l'appareil hors tension et empêchez toute mise
en marche involontaire.
Affichage de procédé
Remarque
L'appareil ne dispose pas d'élément de commande permettant le
paramétrage sur place.
Le paramétrage est réalisé au travers de l'interface HART.

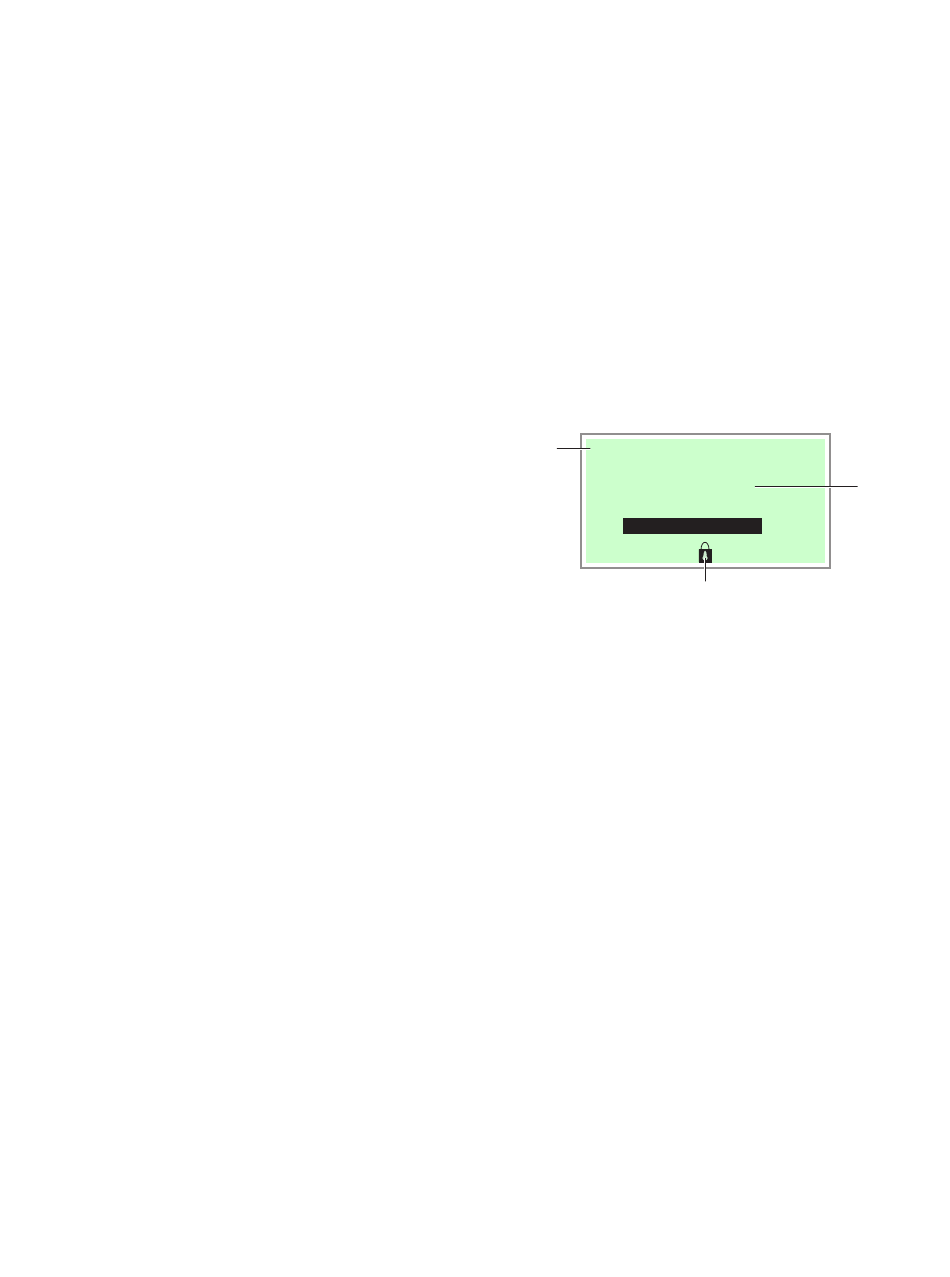

1
-
25.7
PV
1 Identification des points de mesure (Device TAG)
2 Valeur procédé actuelles
3 Symbole « Paramétrage protégé »
Figure 17 : Affichage du processus (exemple)
Après la mise sous tension de l'appareil, l'affichage procédé
apparaît sur l'afficheur LCD. Celui-ci affiche les informations
relatives à l'appareil et aux valeurs de processus actuelles.
À partir de la version SW 3.00, deux variables de procédé peuvent
également être affichés. Celles-ci apparaissent alors une au-
dessus de l'autre.
2
°C
100%
3
A11169
