TTH200 TRANSMETTEUR DE TEMPERATURE, MONTAGE DE TETE DE CAPTEUR | OI/TTH200-FR REV. D
... 8 Raccordements électriques
Affectation des raccordements
A Potentiomètre, circuit à quatre conducteurs
B Potentiomètre, circuit à trois conducteurs
C Potentiomètre, circuit à deux conducteurs
D RTD, circuit à quatre conducteurs
E RTD, circuit à trois conducteurs
F RTD, circuit à deux conducteurs

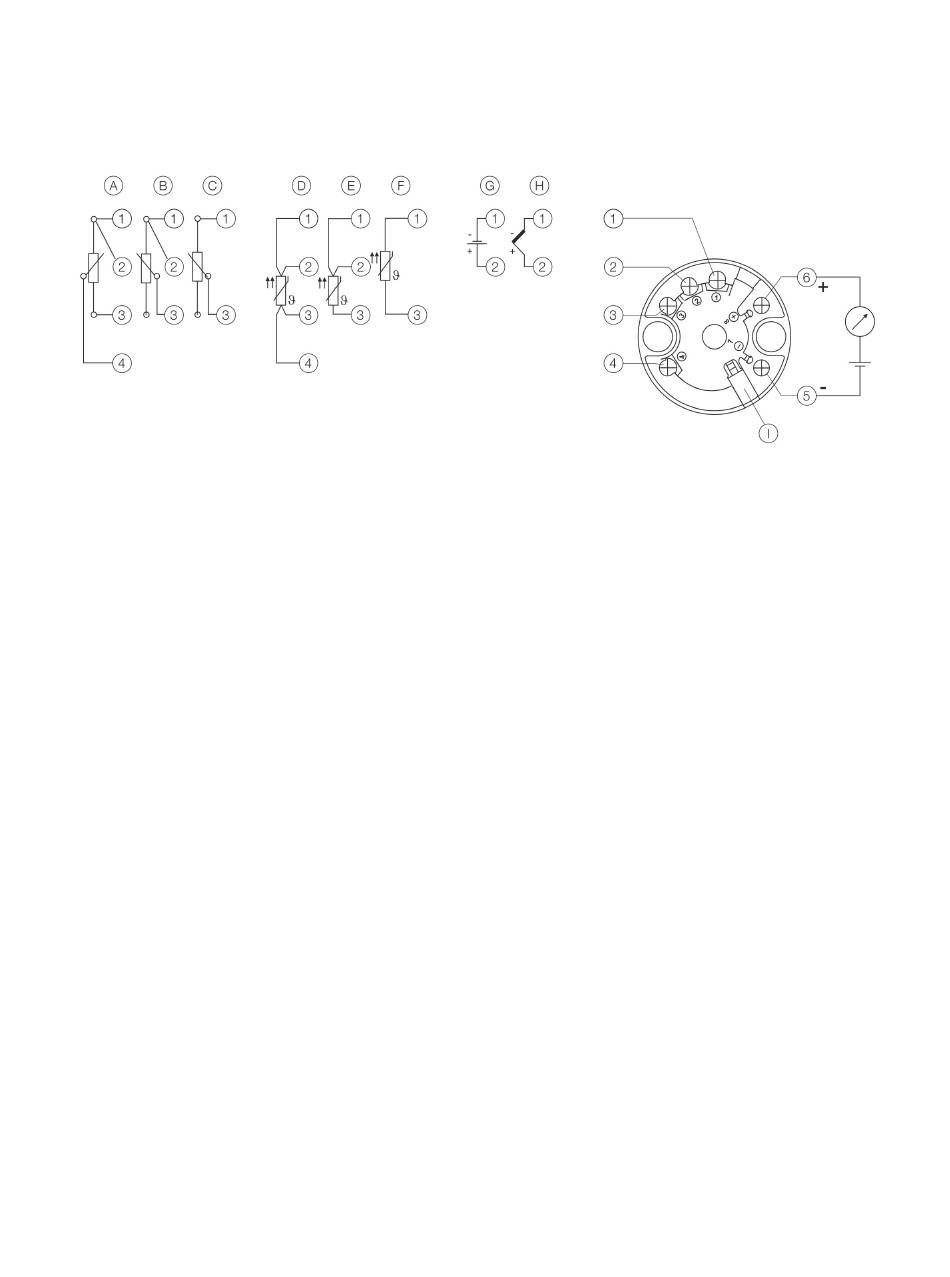

Figure 13 : Schéma de raccordement TTH200
G Mesure de tension
H Thermocouple
I Interface pour afficheur LCD Type AS
1 à 4 Port du capteur (de l'élément de mesure)
5 à 6 4 à 20 mA HART
