Éléments Constitutifs Du Transmetteur 9739 Mvd - Emerson Micro Motion 9739 MVD Manuel D'installation

Planification
Pour les applications de métrologie légale aux Etats-Unis et en Europe, un étrier de verrouillage
du transmetteur de conception spéciale doit être installé. Contacter Micro Motion pour plus
d'informations afin de recevoir les pièces appropriées pour l'application considérée.

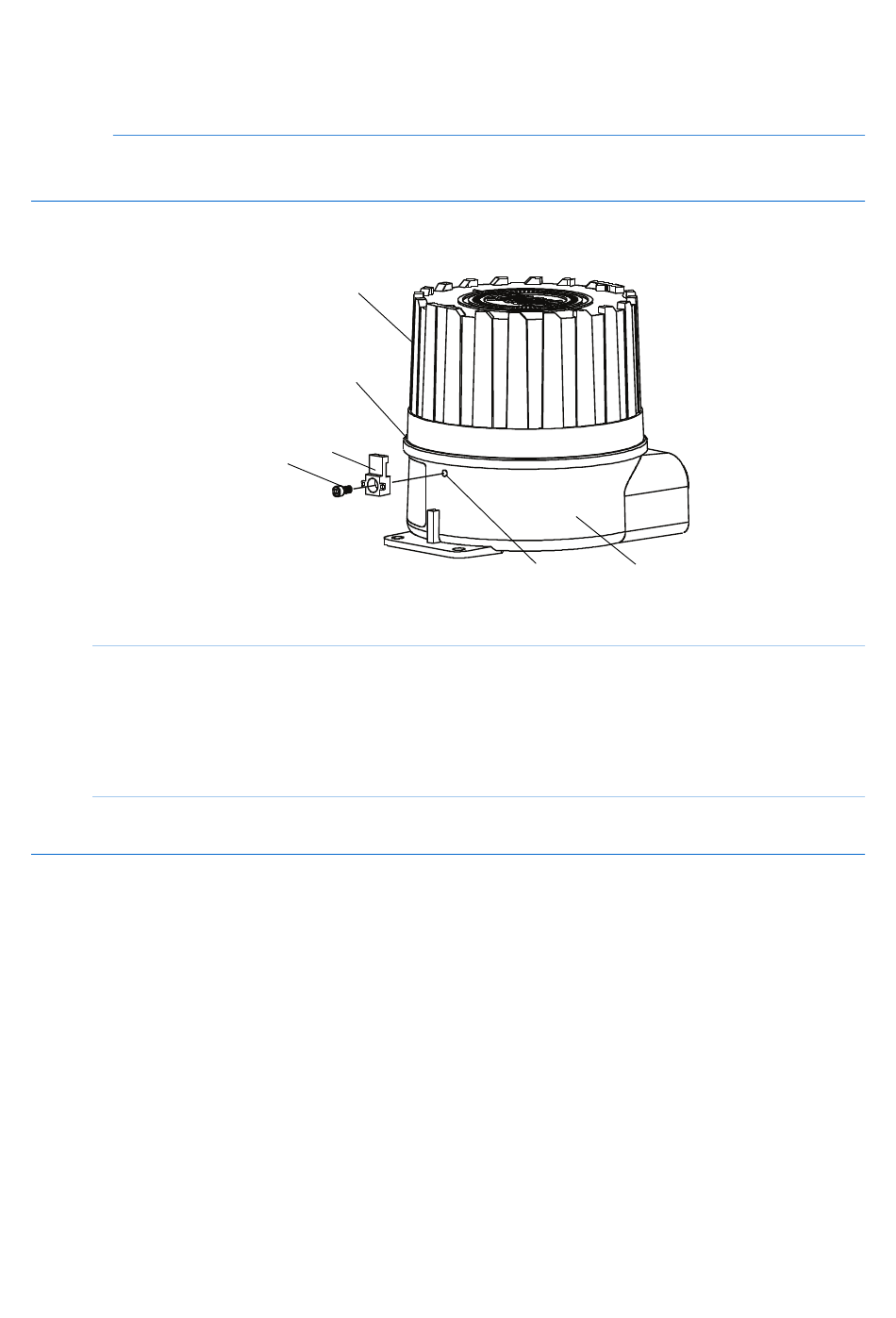

Figure 1-1 Eléments constitutifs de l'étrier de verrouillage du boîtier standard (installations ATEX
uniquement)
A
Couvercle du boîtier
B
Lèvre
C
Vis de fixation
D
Collier de serrage
E
Orifice fileté
F
Base du boîtier
• Avant d'installer l'étrier de verrouillage du boîtier du transmetteur, vérifier que le transmetteur a été
correctement installé et que le zéro du débitmètre a été ajusté.
Éléments constitutifs du transmetteur 9739 MVD
La figure 1-2 illustre les éléments constitutifs du transmetteur 9739 MVD.
2
A
B
D
C
F
E
Transmetteurs 9739 MVD de Micro Motion
