iTHERM TrustSens TM371, TM372 Communication HART®

iTHERM TrustSens

Principe de mesure

Ensemble de mesure

Endress+Hauser
Principe de fonctionnement et construction du système
Le capteur de température iTHERM TrustSens est doté d' u ne innovation majeure – sa fonction
d' a uto-étalonnage. En fonctionnement normal, un élément sensible Pt100 standard est utilisé. Grâce
à une référence très précise intégrée, la mesure Pt100 est automatiquement étalonnée à une
certaine température de process. Cela évite de devoir retirer le capteur de température à des fins
d' é talonnage. Pour plus de détails, voir le chapitre "Étalonnage".
Ce capteur de température fait partie de la famille des capteurs de température compacts destinés
aux applications hygiéniques et aseptiques.

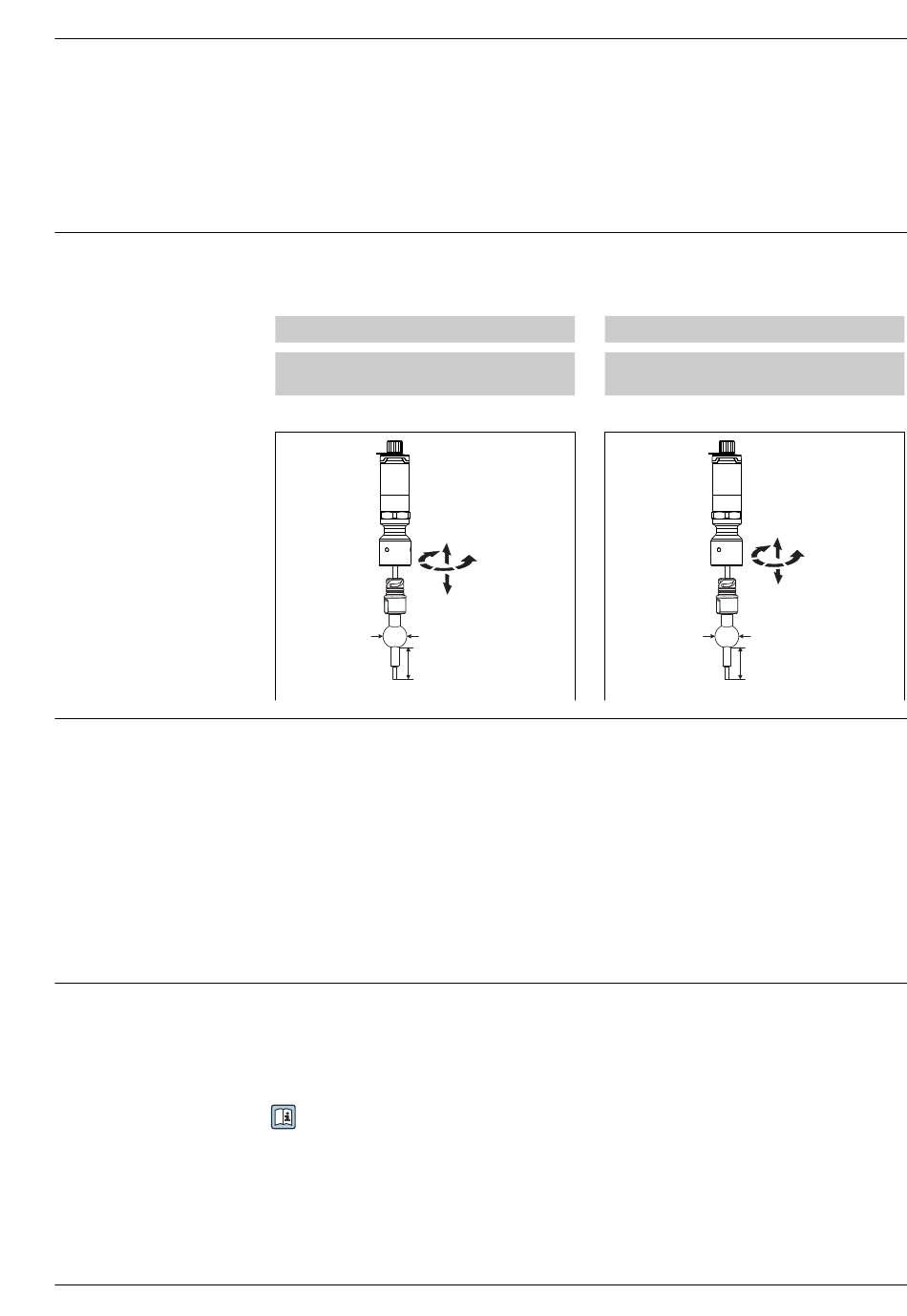

Facteurs de différenciation lors du choix d' u n capteur de température adapté
TM371
Version métrique, toutes les dimensions sont
données en mm
↓
mm
Thermorésistance (RTD)
Pour ces thermorésistances, on utilise comme sonde de température une Pt100 selon IEC 60751. Il
s' a git d' u ne résistance de mesure en platine sensible à la température avec une valeur de 100 Ω pour
0 °C (32 °F) et un coefficient de température α = 0,003851 °C
Thermorésistances platine à couche mince (TF) : Une couche de platine ultrapur, d' e nviron 1 µm
d' é paisseur, est appliquée par dépôt en phase vapeur sous vide sur un substrat céramique, puis
structurée par photolithographie. Les bandes conductrices en platine ainsi formées constituent la
résistance de mesure. Des couches supplémentaires de couverture et de passivation protègent la
couche mince en platine de manière fiable contre l' e ncrassement et l' o xydation, même à très haute
température.
Les principaux avantages des capteurs de température à couche mince sont leur petite taille et leur
bonne résistance aux vibrations.
Endress+Hauser propose une gamme complète de composants optimisés pour les points de mesure
de température – tout le nécessaire pour une intégration facile du point de mesure dans l' i nstallation.
En font partie :
• Alimentations et séparateurs
• Afficheurs
• Protection contre les surtensions
Pour plus d' i nformations, voir la brochure "Produits système et data managers - Solutions pour
la boucle" (FA00016K)
Version impériale, toutes les dimensions sont
données en pouces (inches)
A0031087
-1 .
TM372
↓
inch
A0031088
3
