Produit de process - état
d'agrégation

Construction, dimensions

16

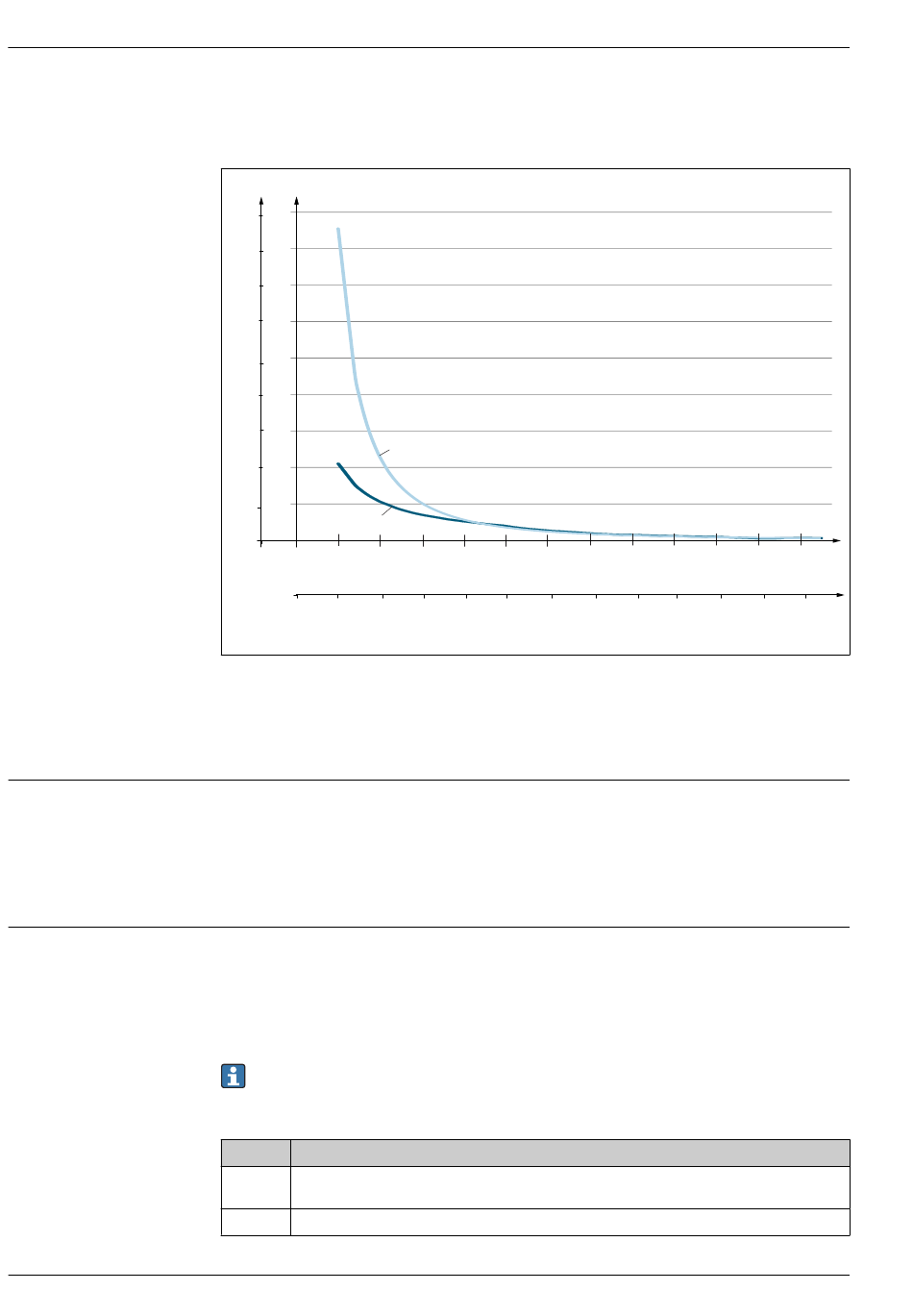

de la pression de process. Les figures suivantes illustrent les vitesses d' é coulement maximales
admissibles dans l' e au à une pression de process de 40 bar (580 PSI) et dans la vapeur surchauffée à
une pression de process de 6 bar (87 PSI).
v (ft/s) v (m/s)
90
290
80
260
70
230
200
60
50
160
130 40
100
30
B
65
20
10
30
A
0
0 100
0
2 4
 8 Vitesse d' é coulement admissible, diamètre du protecteur 9 mm (0,35 in)
A Eau à T = 50 °C (122 °F)
B Vapeur surchauffée à T = 160 °C (320 °F)
L Longueur d' i mmersion dans le flux
v Vitesse d' é coulement
Gazeux ou liquide (également avec viscosité élevée, par ex. yaourt).
Construction mécanique
Toutes les dimensions en mm (in). La construction du capteur de température dépend de la version
de protecteur utilisée :
• Capteur de température sans protecteur
• Diamètre 6 mm (0,24 in)
• Diamètre 9 mm (0,35 in)
• Diamètre 12,7 mm (¹⁄₂ in)
• Protecteur à souder en version T et coudée selon DIN 11865 / ASME BPE 2012
Certaines dimensions, comme la longueur d' i mmersion U, sont des valeurs variables et sont
donc représentées dans les schémas ci-après.
Dimensions variables :
Pos. Description
E Longueur du tube d' e xtension, variable selon la configuration ou prédéfinie pour la version avec
iTHERM QuickNeck
L Longueur du protecteur (U+T)
iTHERM TrustSens TM371, TM372 Communication HART®
200 300
L (mm)
6 8 10 12 14
L (in)
400 500 600
16 18 20 22
Endress+Hauser
24
A0032462
