Crochet, ancrage supérieur
40
Option fixation : D, F
Matériaux :
Poids : JIS SS400 (acier doux)
Anneau : JIS SS400 (acier doux)
Poids : env. 1,5 kg
70 mm (2.76")

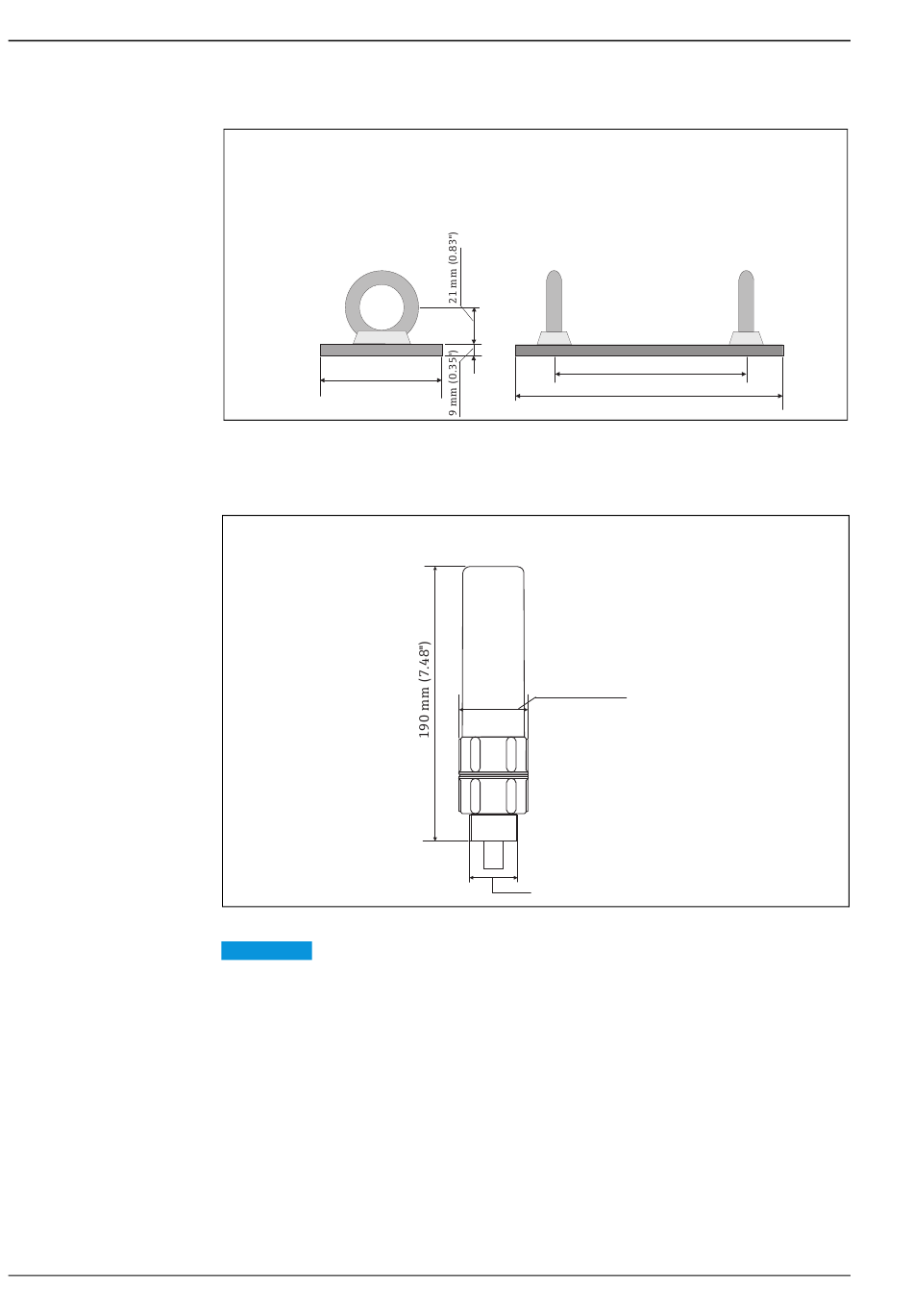

Figure 37: Crochet
L' a ncrage peut être complété entre le crochet et l' a ncrage supérieur par un fil de tension (SUS316,
toronné, 3 mm de diamètre).
Figure 38: Dimensions de l' a ncrage supérieur
REMARQUE
Le raccord fileté R1 ou NPT1 est le raccord process standard de l' a ncrage supérieur. Cependant, d' a utres
tailles et matériaux peuvent être utilisés pour le raccord process et la bride.
150 mm (7.87")
200 mm (5.91")
Matériaux
Extérieur : ADC (aluminium)
Pièces internes : SUS316, acier au
carbone
Poids : env. 1,2 kg
52 mm (2.05")
R1 ou NPT1 (spécifié par la
structure de commande)
