Type 1 : version
"convertisseur seul"

Type 2 : fonction de mesure

Version "convertisseur +
sonde de température
moyenne"
30
Pour sonde Varec 1700, raccord fileté M20
168 mm (6.61")

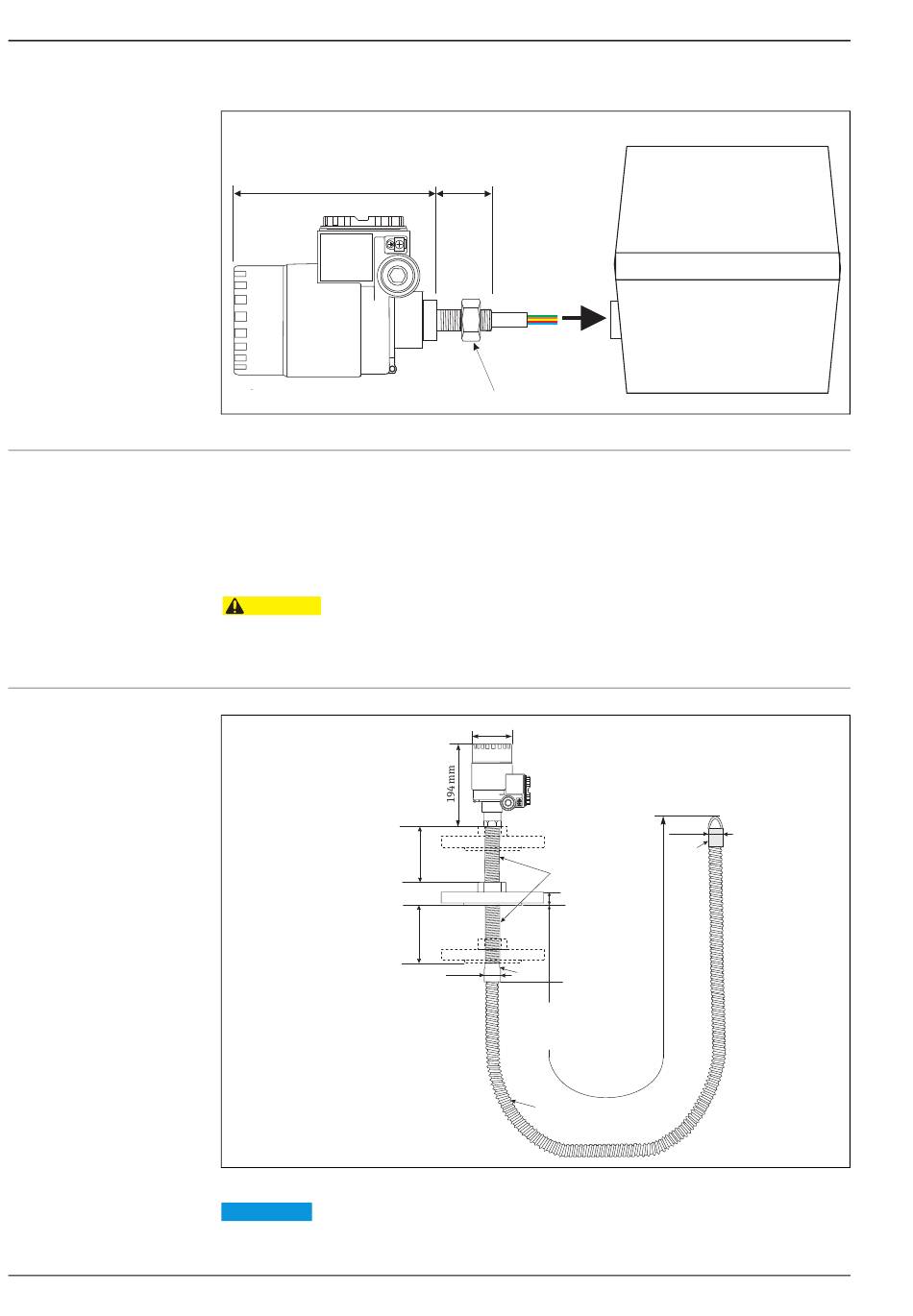

Figure 29: Type 2 : version "convertisseur seul"
Le type 2 a la même fonction que le type 1 ; cependant, le type 2 est conçu de telle manière que le rac-
cord fileté spécial M20 permet au convertisseur NMT539 de s' a dapter directement au boîtier de rac-
cordement courant de la sonde 1700.
Le câblage des signaux RTD de la sonde vers le NMT539 doit être effectué dans le boîtier de raccorde-
ment de la sonde 1700. Le convertisseur de type 2 comporte un boîtier primaire, qui contient l' é lectro-
nique du NMT539. Par conséquent, aucun boîtier secondaire n' e st nécessaire.
ATTENTION
Fixer le raccord fileté avec un ruban isolant et serrer le contre-écrou au moment de l' i nstallation. Si le
NMT539 et le boîtier de raccordement de la sonde Varec 1700 ne sont pas fermement raccordés, cela
peut causer de sérieux dommages électriques selon les conditions de l' e nvironnement.
Hauteur d'installation
réglable : env. 180 mm (7")
Hauteur d'installation
réglable : env. 180 mm (7")
Figure 30: Version "convertisseur + sonde de fond d' e au"
REMARQUE
La position de la bride soudée ne peut pas être ajustée.
32 mm (1.26")
Contre-écrou
104 mm
SUS316
15 mm (0.6")
*Dépend de la spéc. de la
bride
Ø 32 mm
SUS316
Le tube flexible varie en fonction
de la hauteur de cuve.
Marge d'erreur pour
longueur de sonde de température :
± 50 mm 
SUS316L
Prothermo NMT539
Boîte à bornes sonde RTD, série 1700
Ø 36 mm
SUS316
Endress+Hauser
