Prothermo NMT539
Poids d'ancrage (profil haut,
D120)
Poids d'ancrage (profil bas,
hexagone H41)
Endress+Hauser

Accessoires

Option fixation : B
Ce type d' a ncrage profil haut est destiné aux versions convertisseur + sonde de température.
ATTENTION
En cas d' u tilisation d' u n poids d' a ncrage, la position du point de mesure 1 (le plus bas) sera d' e nviron
500 mm (20") au-dessus du fond du réservoir.
En cas de montage de l' a ncrage profil haut sur un piquage situé en partie supérieure de la cuve, vérifier
que la taille du piquage est d' a u moins 6 pouces (150A).
120 mm (4.72")

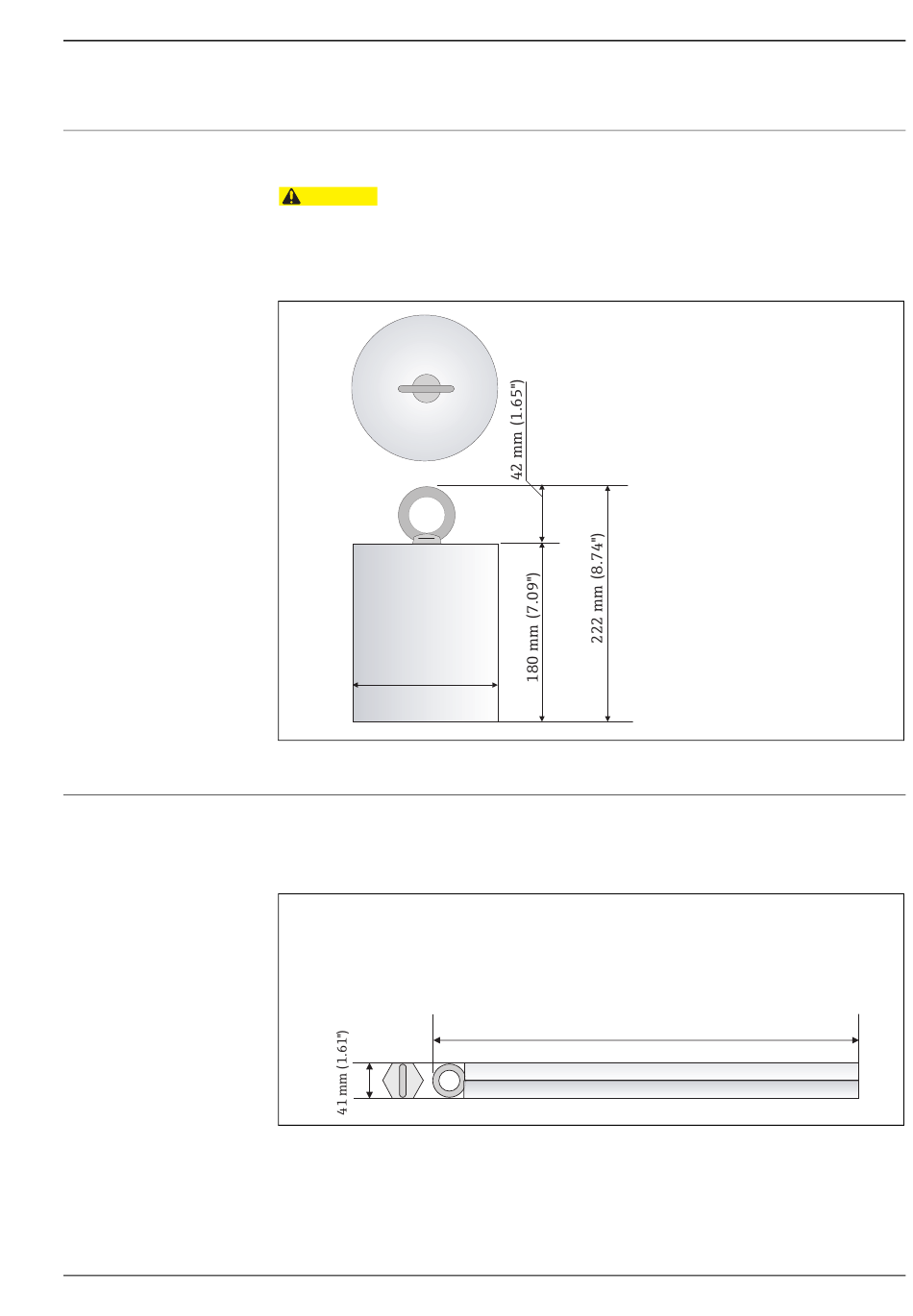

Figure 35: Poids d' a ncrage pour profil haut
Il existe des poids d' a ncrage de différentes dimensions, différents poids et différents matériaux.
Option fixation : C
Le poids d' a ncrage profil bas est destiné principalement à fixer la sonde de fond d' e au, en la maintenant
droite sans diminuer la gamme de mesure du fond d' e au. Il convient également pour une installation
de cuve existante avec un piquage étroit pour la version "convertisseur et sonde de température".
Figure 36: Poids d' a ncrage pour profil bas
Matériaux :
Poids : JIS SS400 (acier doux)
Anneau : JIS SS400 (acier doux)
Poids : env. 16 kg
Matériaux :
Poids : JIS SS400 (acier doux)
Anneau : JIS SS400 (acier doux)
Poids : env. 12 kg
1040 mm (40.94")
