Montage Recommandé Du Tube De Mesure; Equipement De Montage; Convertisseur + Sonde De Température - Endress+Hauser Prothermo NMT539 Information Technique

Montage recommandé du
tube de mesure

Equipement de montage

Non sélectionné
0 :
Convertisseur seul
1 :
Convertisseur +
crochet inférieur
sonde de
température
3 :
Convertisseur + sonde
de température +
sonde de fond d'eau
20
La plaque de niveau de référence doit être montée sur le fond de la cuve, sous le tube de mesure perforé
(voir ) ou disposée à au moins 300 mm (12 inches) sous le tube de mesure perforé (voir
B
Si le poids d' a ncrage n' e st pas utilisé lors du montage du tube de mesure, la cuve devrait être remplie
d' e au du fond jusqu' à l' e xtrémité du tube de mesure, suffisamment pour permettre au liquide d' e ntrer
dans / de sortir du tube.
En cas d' u tilisation du tube de mesure, il est disponible à partir d' u n tube de 2 pouces (50A) (JIS, ANSI)
En cas d' u tilisation d' u n poids d' a ncrage, utiliser un tube de 4 pouces (100A) (JIS, ANSI) ou plus.
AVERTISSEMENT
Eviter les turbulences dans l' e au afin de ne pas endommager la sonde de fond d' e au (WB).

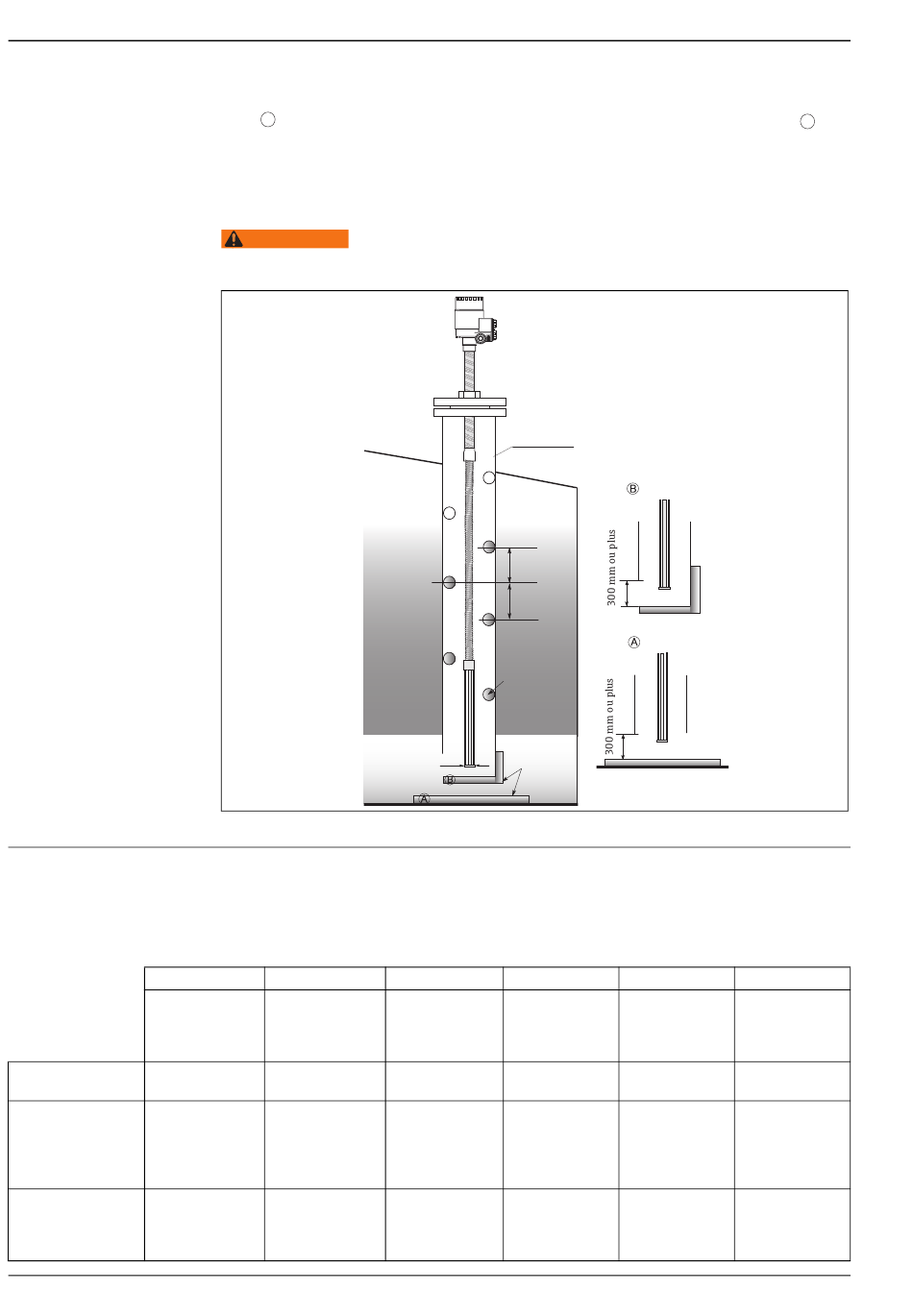

Figure 15: Montage recommandé du tube de mesure
Le crochet d' a ncrage du fond n' e st pas disponible lorsque l' o ption "A : Aucun équipement de montage"
est sélectionnée. La version "convertisseur + sonde de température" comprend le crochet d' a ncrage du
fond en standard, même si l' o ption "A : Aucun équipement de montage" est sélectionnée.
Contenu du matériel d'ancrage : en fonction du choix de "100 : fixation"
A B
Poids d'ancrage
(profil haut, D120)
aucun aucun
crochet inférieur
poids d' a ncrage
élingue
aucun comme ci-dessus
Tube de mesure
150 mm max.
150 mm max.
Trou Ø 25 mm
Ø 45 mm
Plaque de
base
C D
Fil de tension +
Poids d'ancrage
crochet +
(profil bas,
ancrage
hexagone H41)
supérieur NPT1
aucun aucun
crochet inférieur
crochet inférieur plaque de base
poids d' a ncrage crochet ancrage
élingue supérieur NPT1
fil de tension
comme ci-dessus comme ci-dessus
Prothermo NMT539
Plaque de base
Tube
de me-
sure
Plaque de base
Tube
de me-
sure
F G
Fil de tension +
crochet + Crochet inférieur,
ancrage profil bas
supérieur R1
aucun aucun
crochet inférieur
plaque de base
crochet ancrage
supérieur R1 --------
fil de tension
comme ci-dessus crochet inférieur
Endress+Hauser
).
A
