Fig. 18 - Barrette rdi FINYL LINE Mode D'emploi

8.

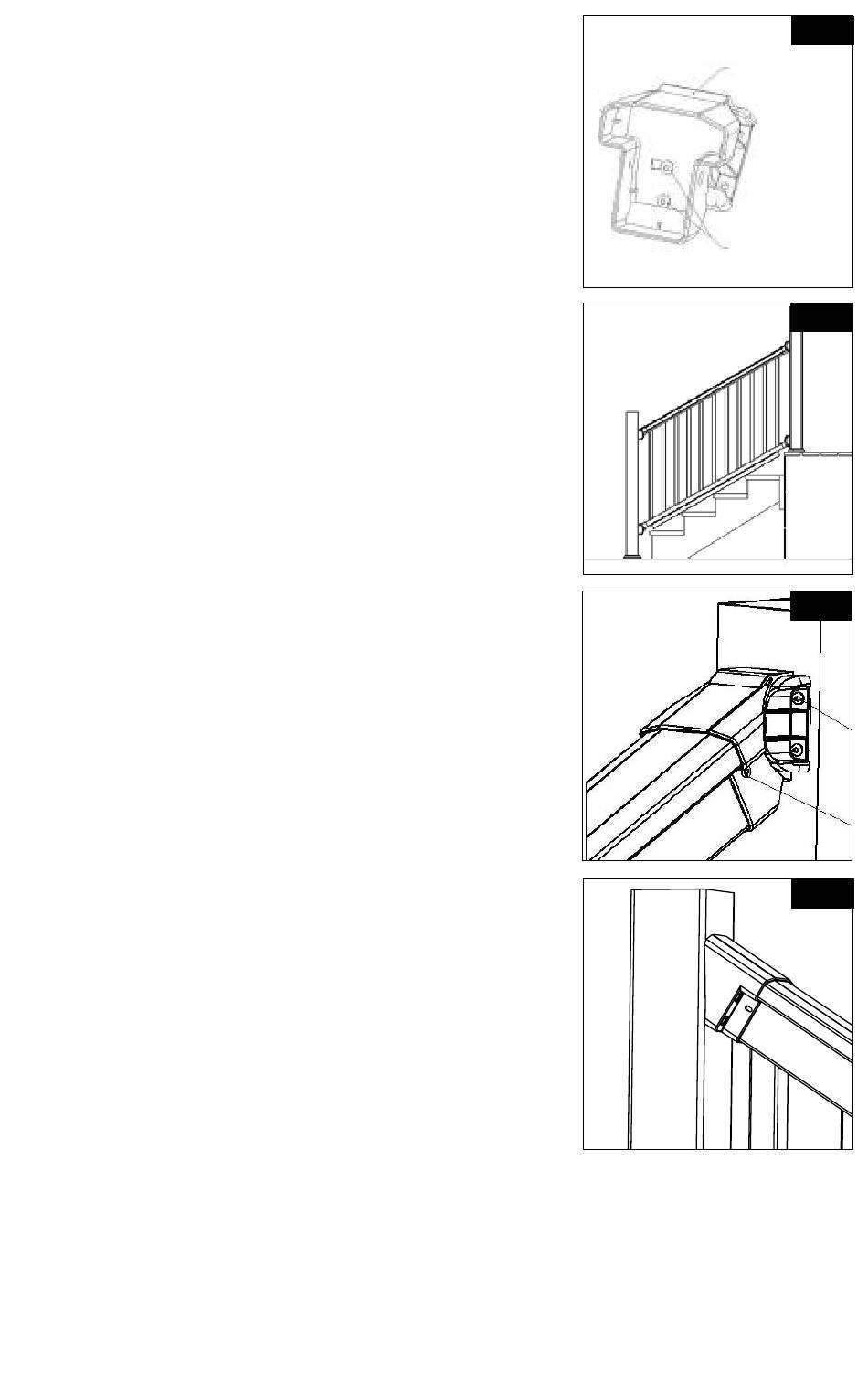

Retire el soporte de los extremos del conjunto
de riel. Alineando el soporte y la base con la
marca de lápiz del Paso 7, fije con dos tornillos
de cabeza plana # 10 x 1 "(Fig. 18). El soporte
inferior usa un tornillo de cabeza plana # 10 x 1".
Repita esto para cada corchete.
NOTA: El soporte superior usa cuatro tornillos #
10 x 11⁄2 ", dos tornillos de cabeza plana # 10 x
1" y dos tornillos de cabeza plana # 10 x 1 ".
El soporte inferior usa cuatro tornillos # 10 x 1½
"y un tornillo de cabeza plana # 10 x 1".
9.
Vuelva a colocar los soportes en los extremos
del travesaño y luego coloque el conjunto de
barandal sobre el espaciador (Fig. 19). Fije los
soportes al poste con cuatro tornillos #10 de 1½"
suministrados; para ello, alinee los soportes con
los agujeros taladrados en el paso 8.
10.
Una vez que los cuatro soportes estén fijados
a los postes, taladre a través del soporte, el
travesaño y el inserto de aluminio (si se utiliza)
con una broca de
soporte. A continuación, fíjelos con dos tornillos
de cabeza plana #10 de 1" suministrados (Fig.
20). Repita este paso con cada soporte.
Agregue dos cubiertas para tornillos y dos tapas
para tornillos a cada soporte.
III. SOPORTE DE ÁNGULO DE CORTE EN CAMPO
1.
a. un. Deslice el soporte de la barandilla sobre
los extremos de la barandilla (Fig 21). Mida el
ángulo requerido y corte el soporte y el riel (y
el canal de aluminio) a ese ángulo.
b. Repita para el riel inferior.
c. Instale la barandilla según las instrucciones
para la barandilla de la escalera.
NOTA: Deberá cortar el soporte angular lo
suficiente para mantener el espacio entre el
poste y el primer balaustre al mínimo
(4 "o menos).
42
⁄ ", en dos lugares para cada
1
8

Fig. 18

Base
(2) Tornillos de
cabeza plana
n. ° 10
Fig. 19
Fig. 20
Fig. 21
