INSTALLATION D'UNE RAMPE EN ANGLE

LES RAMPES AVEC DESSUS EN T DE LA GAMME FINYL PEUVENT ÊTRE INSTALLÉES
EN ANGLE EN UTILISANT TROIS MÉTHODES
I. Utilisation d'adaptateurs prémoulés (à 22,5° ou 45°)
II. Utilisation de supports « pivotants » réglables
III. Utilisation de cornières coupées sur le chantier
I. ADAPTATEURS PRÉMOULÉS À 22,5° OU 45°
1. Mesurer la distance entre le poteau et les coins
intérieurs (Fig. 1) qui utiliseront l'adaptateur
prémoulé et le poteau suivant. Soustraire 3/4
po (19 mm) de cette distance ; cela sera la
longueur dont on aura besoin pour couper les
traverses supérieures et inférieures (Fig. 1).
2. Installer la rampe comme indiqué dans la
section sur les rampes horizontales en tenant
compte de ce qui suit :
Placer l'adaptateur entre les supports et les
poteaux. Percer des avant-trous et utiliser
les vis plus longues de 3 po (76 mm) fournies
avec les adaptateurs pour fixer l'adaptateur au
poteau (Fig. 2).
II. SUPPORTS PIVOTANTS RÉGLABLES
1. Une fois les poteaux installés, déterminer
l'angle de la rampe (Fig. 3).
vue de dessus
adaptatrice
Publier
vue de dessus
Determine Angle

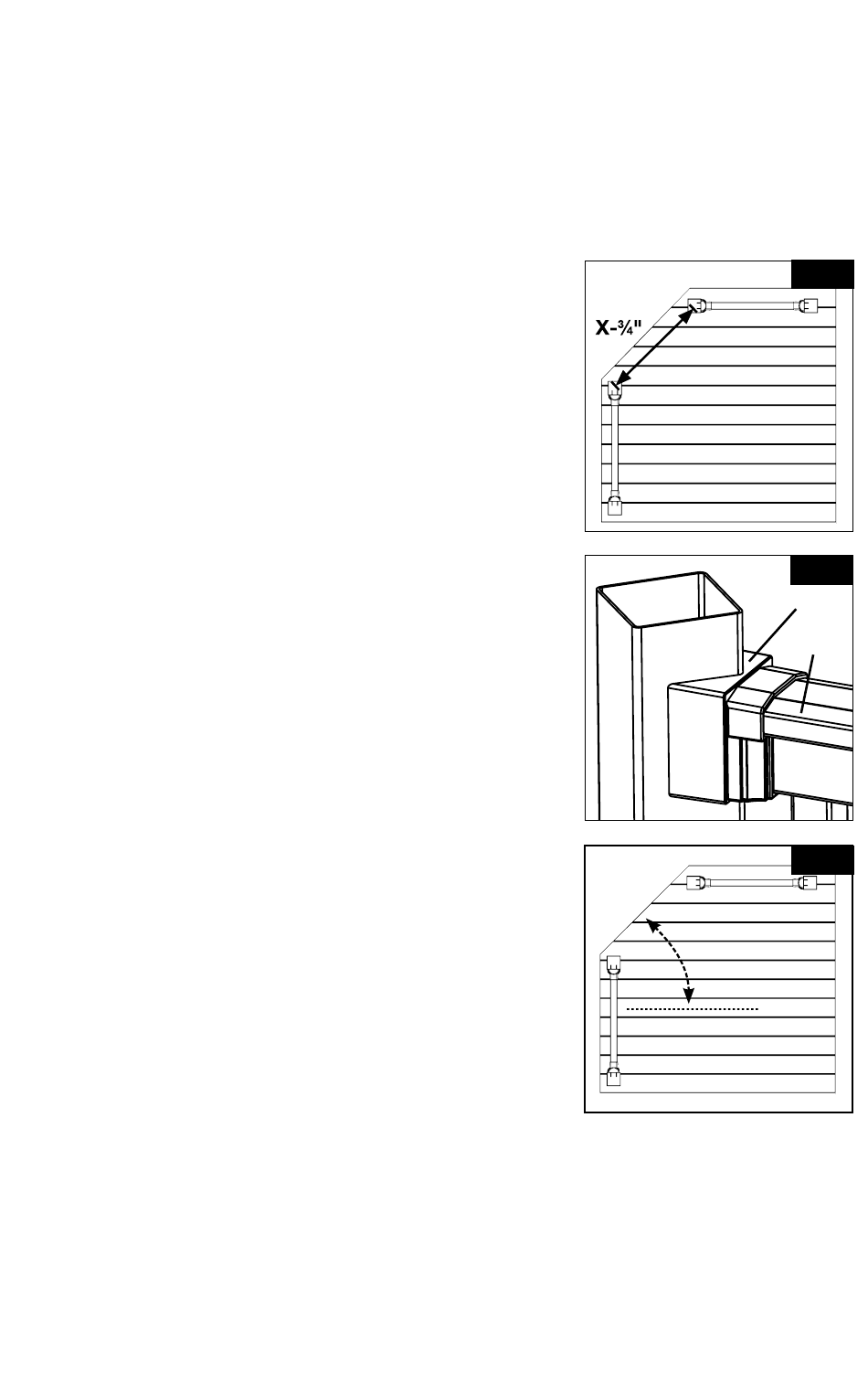

Fig. 1
Fig. 2
Rail
Fig. 3
