8.
Retirer le support des extrémités de l'assemblage
du rail. Alignez le support et la base avec la
marque au crayon de l'étape 7, fixez avec deux

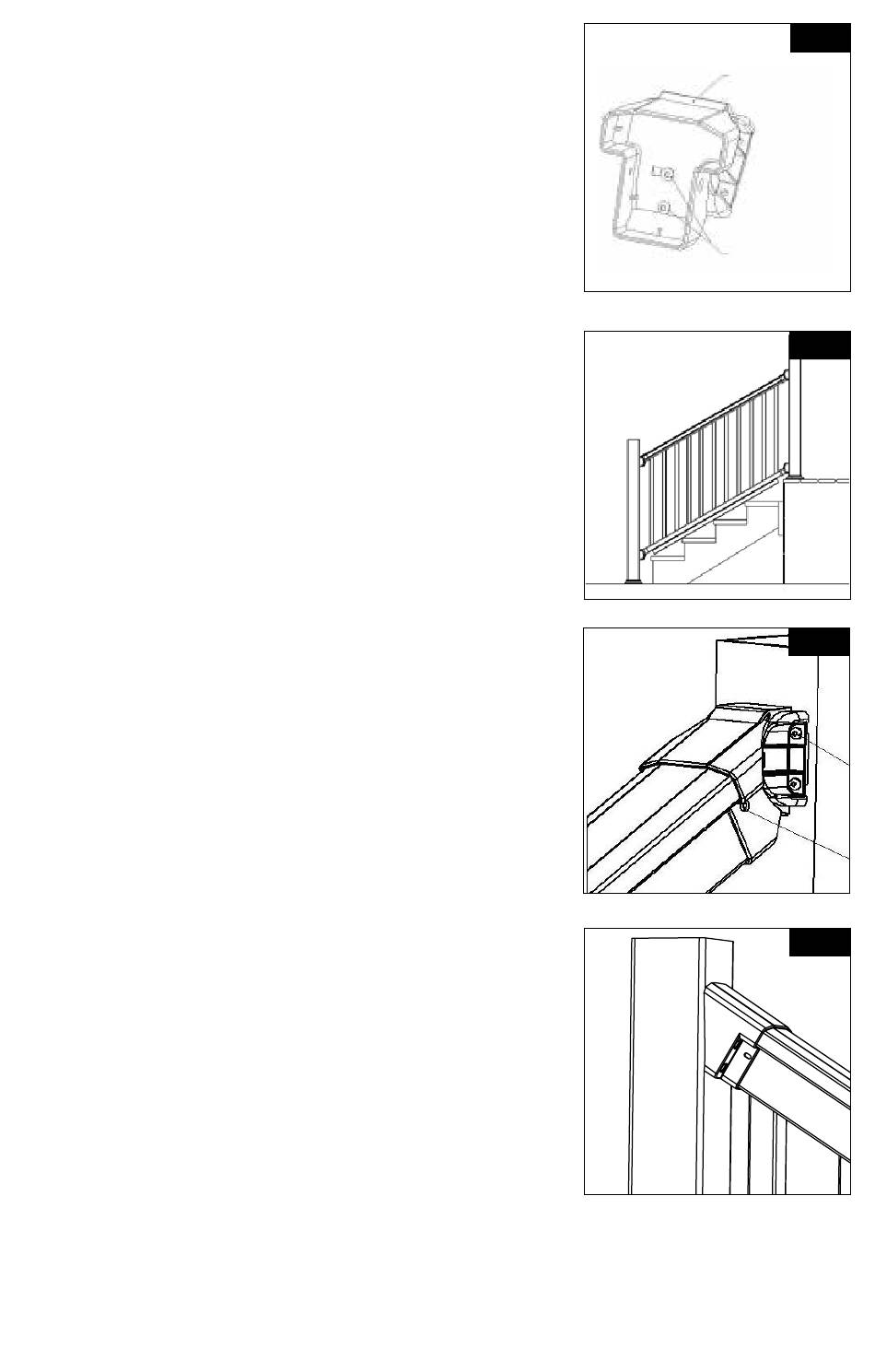

vis à tête cylindrique #10 x 1" fournies (Fig.
18). Le support inférieur utilise une vis à tête
cylindrique #10 x 1".
Répétez cette opération pour chaque support.
REMARQUE: Le support supérieur utilise quatre
vis #10 x 11⁄2", deux vis à tête plate #10 x 1" et
deux vis à tête cylindrique #10 x 1".
Le support inférieur utilise quatre vis #10 x 1½" et
une vis à tête cylindrique #10 x 1".
9.
Replacer les supports sur les extrémités des
traverses, puis placer l'assemblage de traverses
sur l'entretoise (Fig. 19). Fixer les supports au
poteau à l'aide de quatre vis no 10 x 1½ po (38,1
mm) fournies en alignant les supports sur les
avant-trous percés de l'étape 8.
10.
Une fois les quatre supports fixés aux poteaux,
percer un avant-trou à travers le support, la
traverse et la pièce insérée en aluminium (le cas
échéant) au moyen d'un foret de
à deux endroits pour chaque support. Ensuite,
fixer le tout à l'aide de deux vis à tête plate no 10
x 1 po (25 mm) fournies (Fig. 20). Faire de même
pour chaque support.
Installer deux cache-vis et deux capuchons de
vis à chaque support.
III. SUPPORT D'ANGLE DE COUPE SUR LE TERRAIN
1.
a. une. Faites glisser le support de main
courante sur les extrémités de la balustrade
(Fig. 21). Mesurez l'angle requis et coupez le
support et le rail (et le canal en aluminium) à
cet angle.
b. Répétez l'opération pour le rail inférieur.
c. Installez la rampe selon les instructions pour
la rampe d'escalier
REMARQUE: Vous voudrez couper suffisamment
le support d'angle pour maintenir votre
espacement entre votre poteau et le premier
balustre à un minimum (4" ou moins).
28
/ po (3,2 mm)
1
8
Fig. 18
Base
(2) vis à tête
cylindrique
no 10
Fig. 19
Fig. 20
Fig. 21
