II. SUPPORTS PIVOTANTS RÉGLABLES
1.
Une fois les poteaux installés, déterminer la
hauteur de la traverse inférieure par rapport à la
marche de l'escalier (Fig. 13).
NOTE: On peut utiliser des planches de bois 1 po
x 6 po (25 mm x 152 mm) ou 2 po x 4 po (50 mm
x 102 mm) comme entretoises.
2.
Assembler la section de la rampe. Placer la
section de rampe sur l'entretoise et contre le
poteau. Au moyen d'un niveau, maintenir la
section de rampe à l'inclinaison appropriée, puis
déplacer la section vers le haut ou vers le bas en
créant un espacement égal des barreaux pour
chaque poteau. Une fois que la rampe est à la
bonne position, tenir la rampe en place avec des
serre-joints (Fig. 14).
3.
Aligner le support pivotant d'angle en position
pour établir la hauteur du support et l'angle de
rotation du support. Il faudra ajouter
mm) à la longueur. Cette deuxième marque
sera la ligne de coupe pour les extrémités de
la traverse. Répéter cette étape pour chaque
extrémité (Fig. 15).
4.
Lorsque la première marque a été faite sur
toutes les extrémités des traverses, enlever les
serre-joints de l'assemblage de traverses. Faire
une deuxième marque à
extrémités de la traverse comme décrit à l'étape
3, et couper les extrémités de la traverse à la
longueur souhaitée.
5.
Après avoir coupé les extrémités de la traverse,
placer les supports pivotants d'angle sur les
extrémités de chaque traverse. Replacer la
section de rampe sur l'entretoise entre les
poteaux en rétablissant l'angle du support, et
fixer la section en place à l'aide de serre-joints
(Fig. 16).
6.
Marquez au crayon les quatre trous de vis dans
chaque support (Fig. 17). Marquez au crayon la
position du support avec la base (Fig. 17).
7.
Retirez les pinces de l'assemblage du rail et
retirez l'assemblage du rail entre les poteaux.
Pré-percez les trous marqués de l'étape 6 dans le
poteau avec un foret de
⁄ po (22,2
7
8
⁄ po (22,2 mm) des
7
8
⁄ ".
1
8

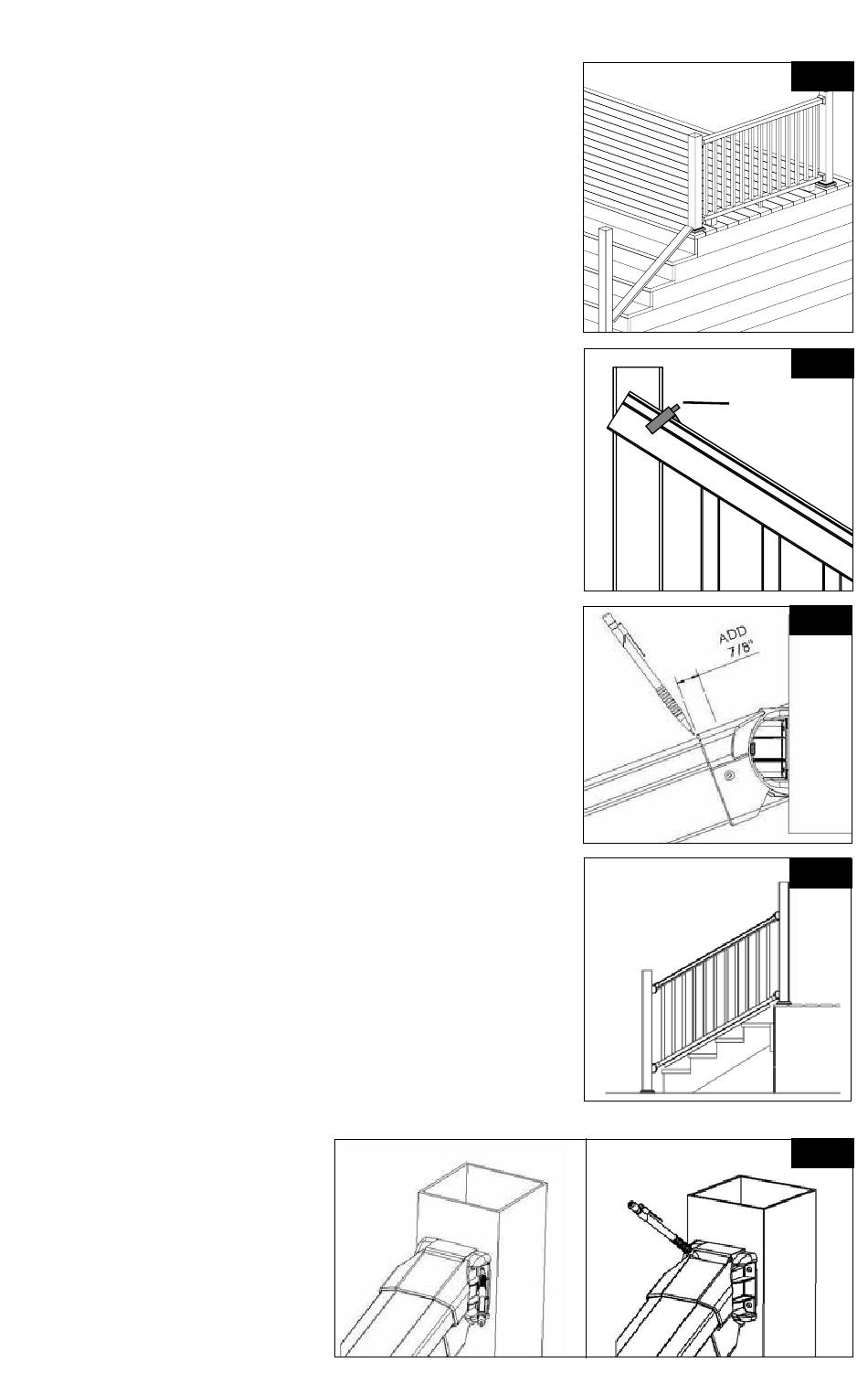

Fig. 13
