5.
ENCLENCHEMENT DES BARREAUX DANS LA
TRAVERSE INFÉRIEURE
a. Chaque kit de barreaux en vinyle contient
2 barreaux avec languettes. Espacer les
barreaux uniformément dans chaque section.
b. Enclencher tous les barreaux dans la traverse
inférieure (Fig.10).
NOTE: Les traverses supérieures de la gamme
Finyl sont renforcées par un profilé en H en
aluminium. Vérifier l'intérieur de la traverse
supérieure avant de l'installer. Si elle a une forme
autre que celle d'un « H » majuscule, on doit
l'orienter de manière à ce que la partie longue du
profilé en aluminium soit orientée vers l'intérieur
de la terrasse (Fig. 11).
6.
INSTALLATION DE LA TRAVERSE
SUPÉRIEURE
a. Placer les supports sur les deux extrémités de
la traverse supérieure.
b. En commençant à un côté de la traverse,
aligner le premier barreau sur le premier
trou toupillé sur le côté inférieur de la
traverse supérieure, et enclencher la traverse
supérieure en place (Fig. 12).
c. Continuer l'installation des barreaux en les
installant dans la traverse supérieure.
d. Installation des supports:
i. S'assurer que les traverses sont bien en
place avec les barreaux, de niveau et
centrées sur le manchon du poteau.
Ensuite, en utilisant un foret de 1/8 po (3,2
mm), percer un avant-trou pour la première
vis du support supérieur (Fig. 12). Percer
à travers le trou du support, le manchon de
poteau en vinyle et la pièce insérée en
vinyle, et enfoncer sans serrer la première
vis no 10 x 1
ii. Répéter le processus de perçage d'avant-
trous pour les trois autres vis (Fig. 13).
iii. Serrer les vis jusqu'à ce que le support
soit bien ajusté au poteau. On
recommande l'utilisation d'une perceuse
sans impact avec un réglage d'embrayage
pour éviter un serrage excessif (Fig. 14).
iv. Répéter les étapes i. à iii. pour le deuxième
support supérieur.
/
po (38,1 mm).
1
2

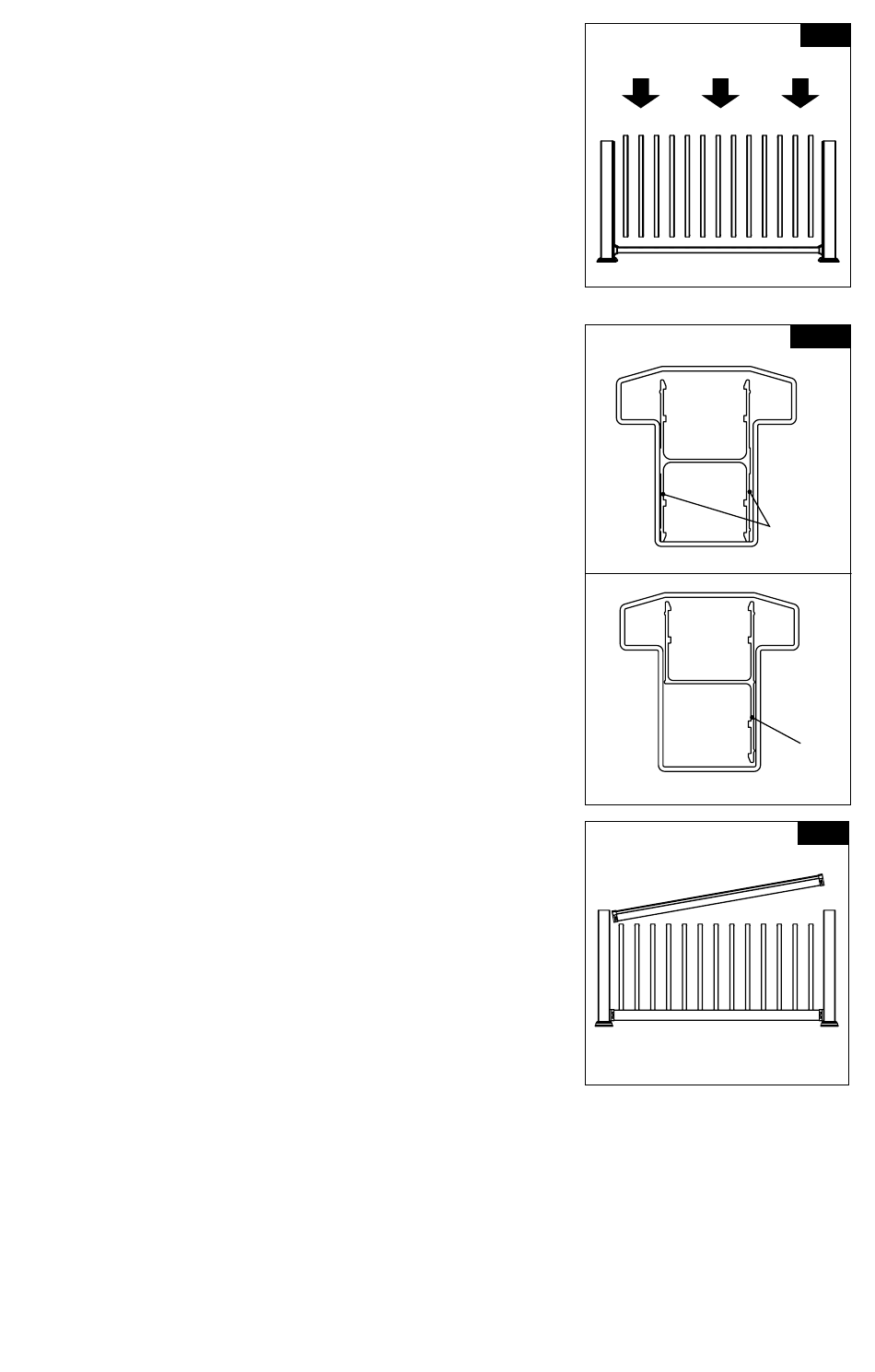

Fig. 10
Fig. 11
n'importe
quel côté
côté
pont
Fig. 12
19
