Equipements spéciaux
14.2
Roue de support en option
3
4

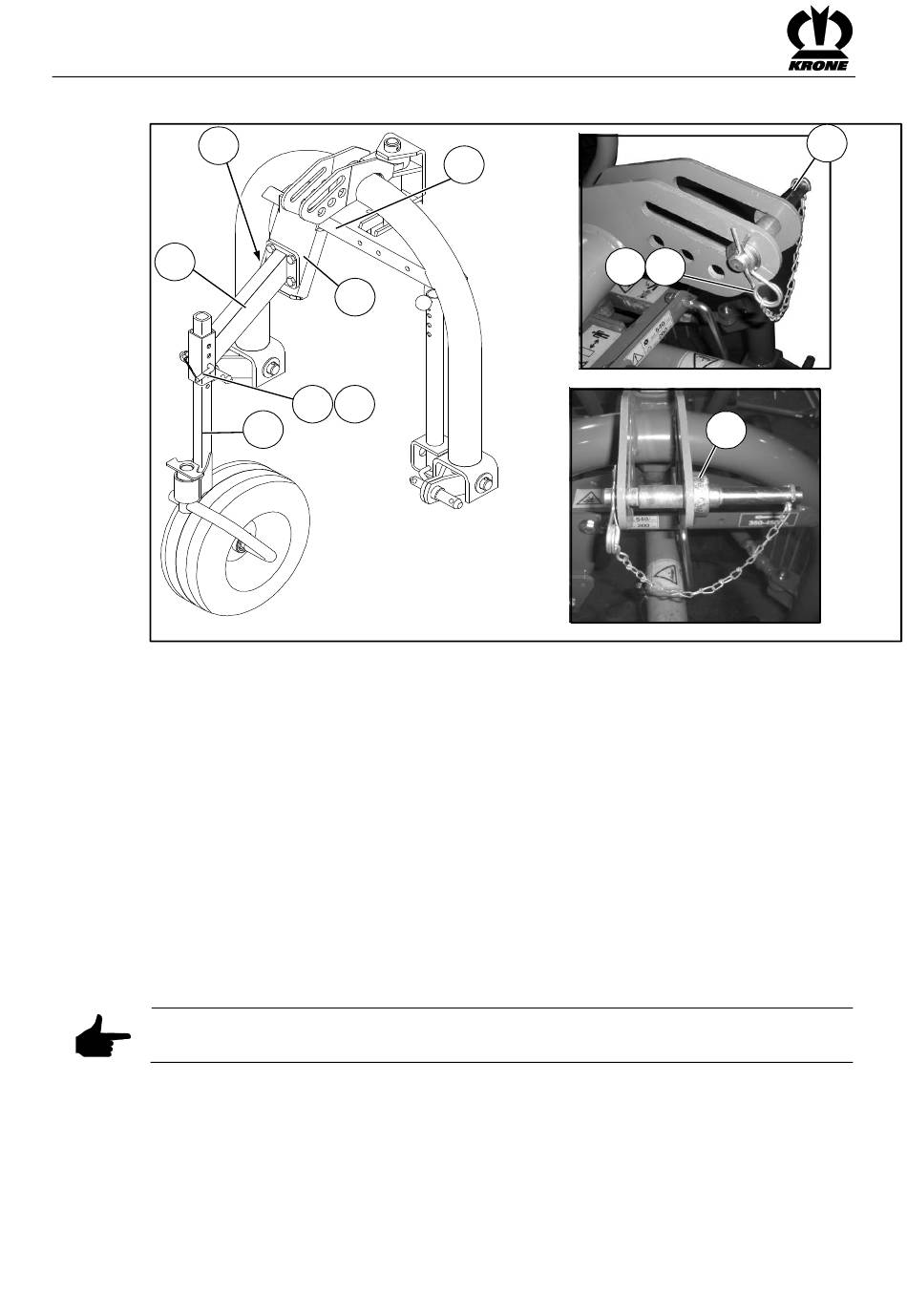

Fig. 32
La roue de support (5) doit toujours être installée en aval de l'entraînement de translation !
Montage de la roue de support :
•
Monter la plaque à bride (1) sur la traverse (2) et sur l'attache (3) du support à trois points.
•
Monter la fixation de la roue de support (4) sur la plaque à bride (1).
•
Encastrer la roue de support (5) dans la fixation de roue de support (4) et assembler avec le
boulon (6) et la goupille à ressort (7).
•
Monter la bague de serrage (11) de manière à ce que le boulon (8) puisse être monté avec
la rondelle (10) et la goupille à ressort (9). Bloquer la bague de serrage (11) avec la vis
sans tête.
•
Monter le guide supérieur avec boulons (8) dans le trou oblong des plaques de guide
supérieur et sécuriser avec la goupille à ressort (9) et la rondelle (10).
Réglage en hauteur :
Le réglage de la profondeur de travail est exécuté en modifiant l'encastrement de la roue de
support (5) sur la fixation de roue de support (4)
Remarque
Pour la circulation sur route, utiliser un guide supérieur rigide !
76
1
6
7
5
2
9 10
8
11
KS300111_2
