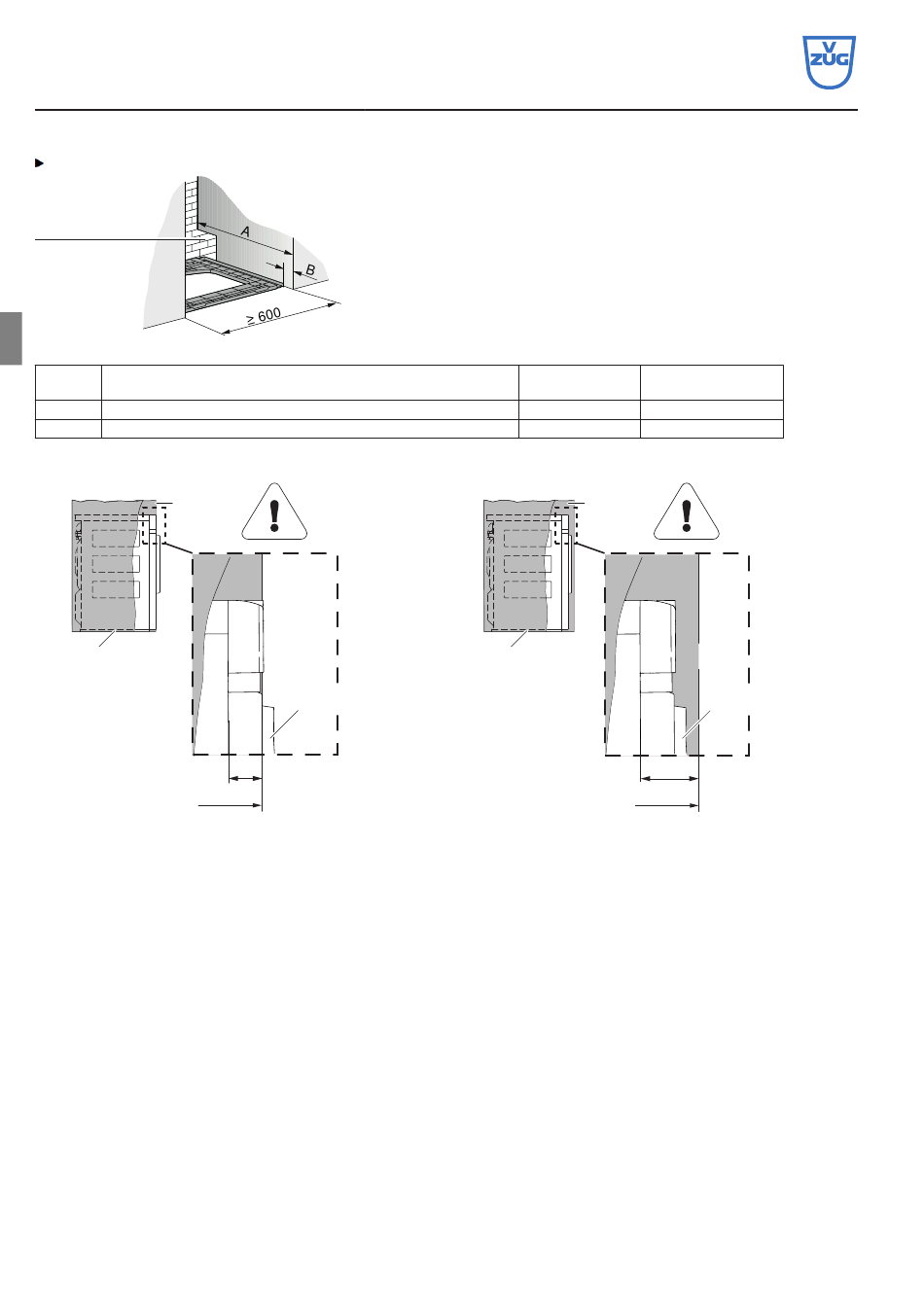

Placement dans une niche
Centrez la plaque d'installation dans la niche.
Ouverture pour les
raccordements latéraux,
à gauche ou à droite
min 100 x 100 mm
Hauteur de la niche
min. 860 mm!
4
Variante Placement
1
Porte de la machine à laver située à l'avant de la niche
2
Porte de la machine à laver située en retrait de l'avant de la niche
Variante 1
Niche
Plaque d'installation
12
Aide de planification
Appareils de buanderie
Porte de l'appareil
B
A
Profondeur de la
niche A
min. 605 mm
min. 630 mm
Variante 2
Niche
Plaque d'installation
J001.061-5
11.07.13
Décalage montage
plaque d'installation B
50 mm
80 mm
Porte de l'appareil
B
A
