LELY WELGER RP 415  445
7.6 Système de coupe
Les systèmes de coupe de 17 et 25 couteaux sont
constitués de deux groupes de coupe. Suivant les résultats
de pressage souhaités, activez soit les deux groupes de
coupe, soit un seul groupe, ou n'activez-en aucun.
Le système de coupe de 13 couteaux est constitué d'un seul
groupe de couteaux.
7.6.1 Sélection d'un groupe de couteaux (E-Link Pro)
Pour déplacer un groupe de couteaux au moyen de la
commande hydraulique du tracteur (vanne-pilote), il faut
d'abord le sélectionner sur l'écran d'affichage E-LINK Pro :

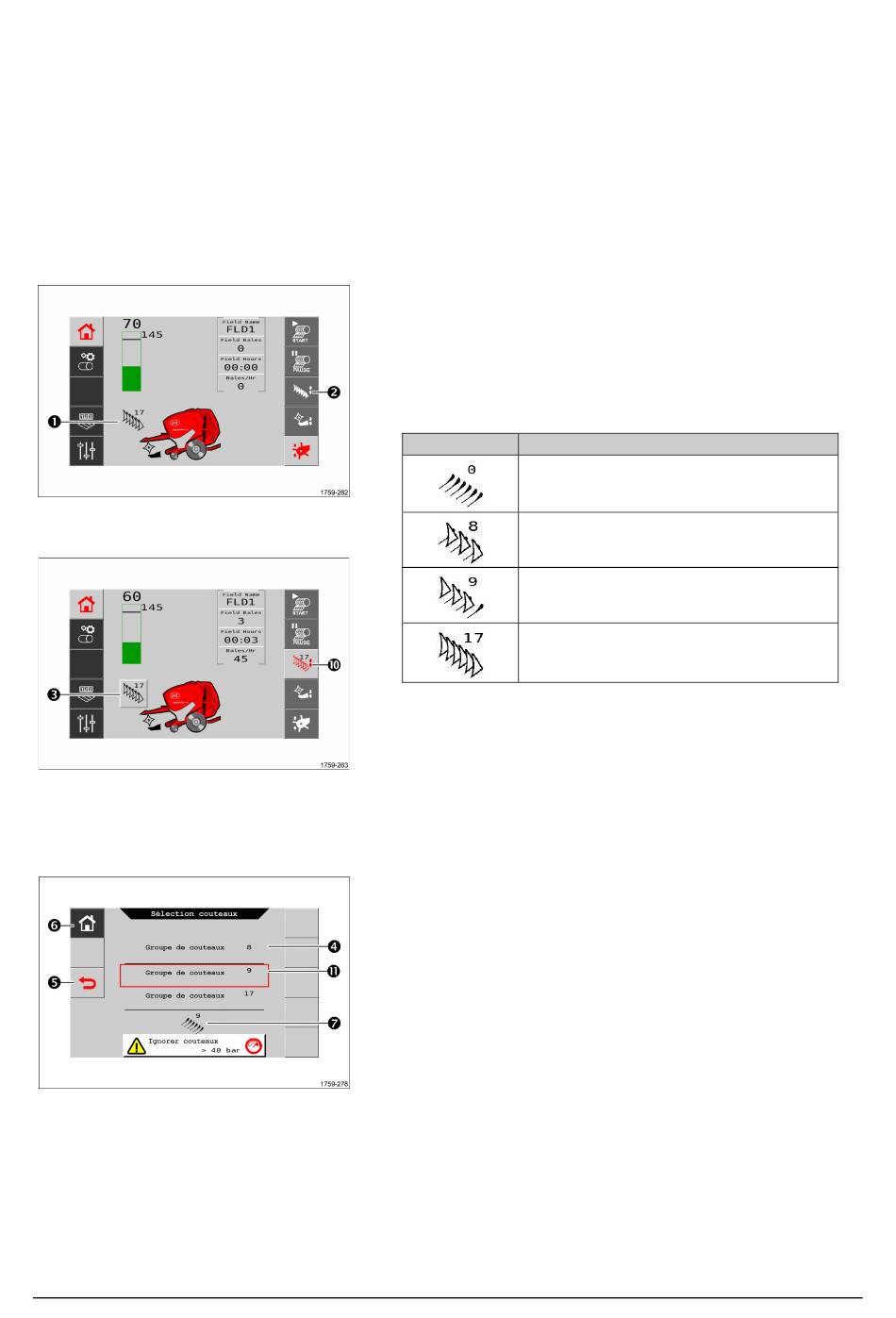

[1] L'écran d'affichage indique l'état en cours de la

machine. (La Figure 133 illustre 17 couteaux en position
de coupe.)
SIGNIFICATION
AFFICHAGE
Aucun couteau en position de coupe
Groupe de 8 couteaux en position de coupe
Groupe de 9 couteaux en position de coupe
Groupe de 17 couteaux en position de coupe
Sélectionnez un
(Figure 134 et Figure 135)
[2] Appuyez sur la touche pour activer le système de

coupe (Figure 133).
[10] La touche à l'écran indique maintenant le groupe de

couteaux actuellement sélectionné. (Elle n'indique pas si
le groupe de couteaux se trouve en position de coupe ou
pas.) L'écran d'affichage [1] indique l'état en cours du
groupe de couteaux.
[3] Appuyez sur la touche à l'écran pour accéder au

menu de sélection de couteaux.
[11] Le cadre rouge autour de la touche indique le groupe

de couteaux actuellement sélectionné.
[7] Le symbole indique l'état en cours du groupe de

couteaux actuellement sélectionné.
[4] Appuyez sur la touche à l'écran pour sélectionner le

groupe de couteaux de votre choix (par ex., le groupe de
8 couteaux).
[5] Appuyez sur la touche pour revenir à l'écran

précédent.
[6] Ou appuyez sur la touche pour revenir à l'écran

d'accueil.
groupe de couteaux :
