LELY WELGER RP 415  445
5.4.5 Réglage de l'intervalle d'enroulement
L'intervalle entre les enroulements est déterminé par le
diamètre de la poulie à variateur utilisée [9] (Figure 72). Plus
le diamètre utile de la poulie est faible, plus l'intervalle entre
les enroulements est grand.

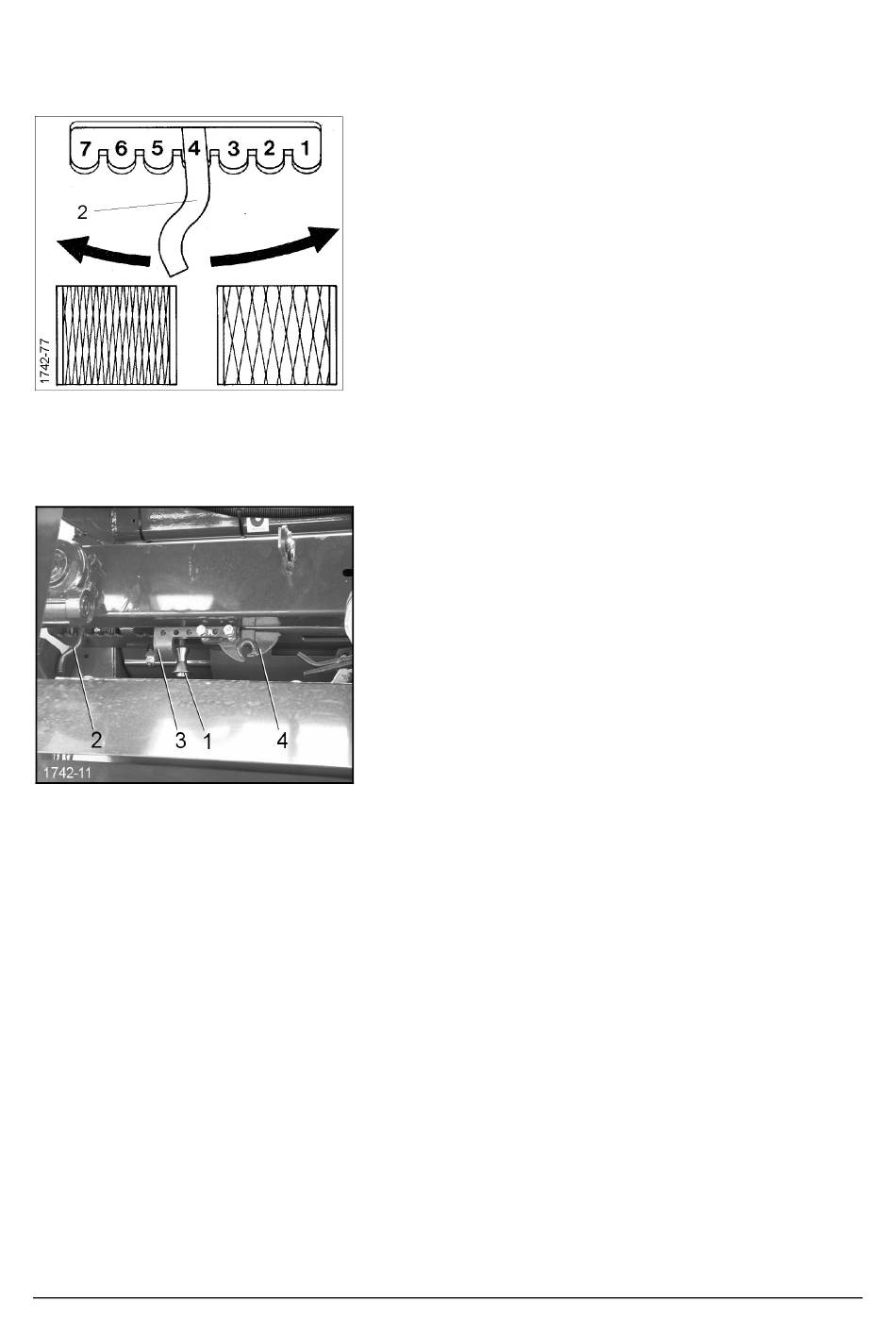

À l'extrémité droite de la barre de liage (sens de la marche)
se trouve un levier [2] (Figure 76 et Figure 77) qui sert au
réglage de l'intervalle d'enroulement.
Un basculement du levier en direction du centre de la

machine entraîne la poursuite de l'écartement des deux
moitiés de poulie à variateur, réduit le diamètre utilisé de
la poulie à variateur et crée ainsi une plus grande
distance entre les brins. Réglage :
Position 1 : distance d'enroulement maximale.
Position 7 : distance d'enroulement minimale.
5.4.6 Réglage des enroulements finaux
Afin d'obtenir une bonne tenue des balles fortement
comprimées, les enroulements
rapprochés près des bords de la balle.
À cet effet, la navette de droite (dans le sens de la
marche) [4] resserre plus la poulie à variateur lorsqu'elle
atteint la zone du bord. Le diamètre utile du variateur
s'agrandit et l'intervalle d'enroulement des brins diminue.
L'équerre de commande [3] est montée sur la navette de
droite, fixée par deux vis à une unité dotée d'une série
d'orifices. Quatre positions d'installation différentes sont
disponibles.
En décalant l'équerre en direction de la poulie à variateur,
celle-ci continue de
enroulements du bord. Le diamètre utile s'accroît et le
nombre d'enroulements finaux sur le bord de la balle
augmente. Réglage :
Décalez l'équerre de commande [3] en direction de la

poulie à variateur : le nombre d'enroulements finaux sur
le bord de la balle augmente.
Ou :
Décalez l'équerre de commande [3] en direction du

centre de la machine : le nombre d'enroulements finaux
sur le bord de la balle diminue.
de ficelle
s'emboîter pour la
sont plus
zone des
