12. Option (E501)
Guidon pliable
Si une machine doit souvent être transportée dans des véhicules dont l'espace de rangement est
limité, il existe un guidon qui peut être plié rapidement sans outils.

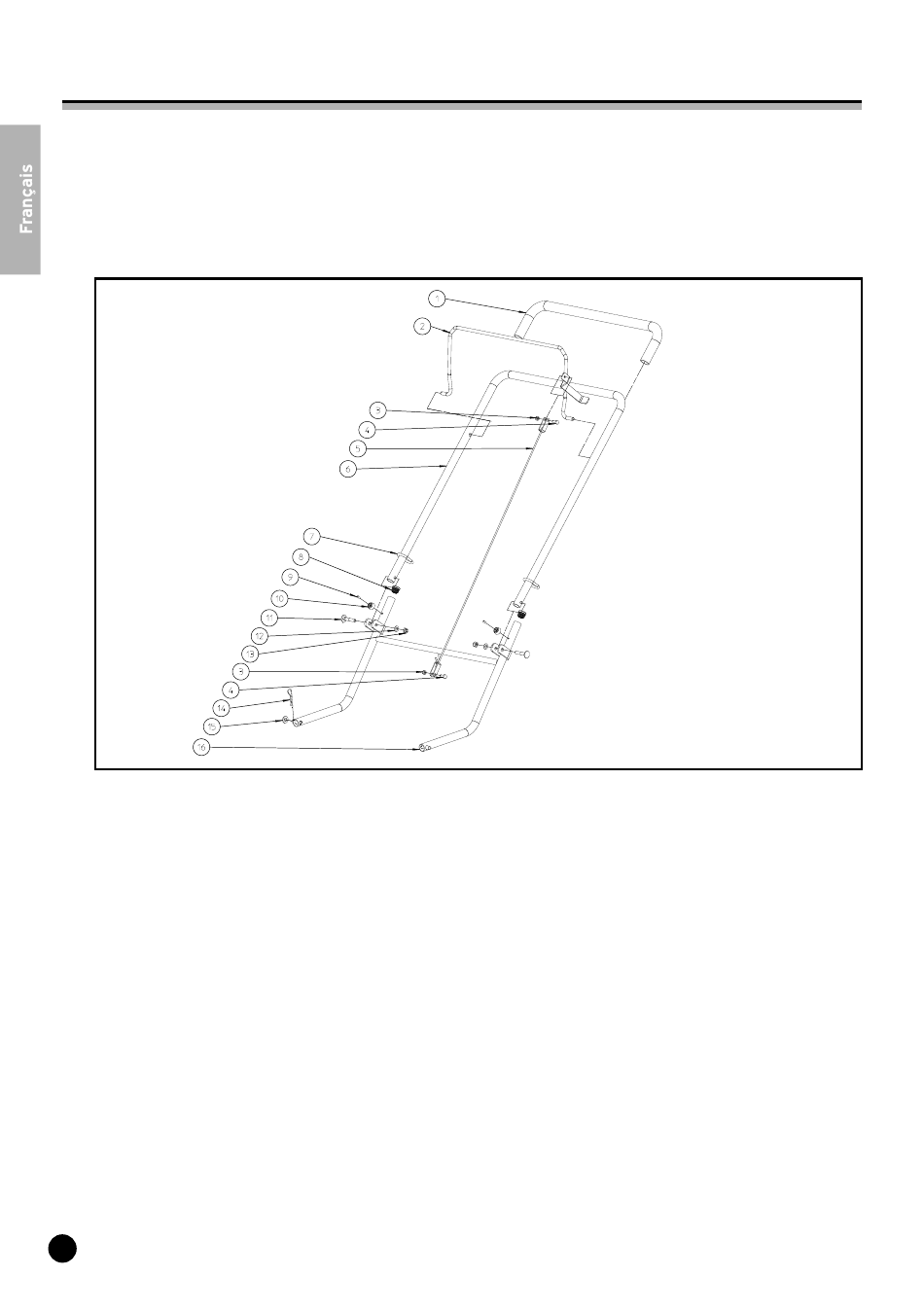

Le guidon se compose également des éléments suivants :
• Pour monter le guidon, faites d'abord glisser les bagues ovales à chaque extrémité de la partie
supérieure du guidon.
• Placez la partie supérieure du guidon de manière à ce que chaque extrémité du guidon s'insère
dans le support en forme de U de la partie inférieure du guidon.
• Insérez ensuite le boulon M8 dans le support et le collier. La tête du boulon est située à l'extéri-
eur du support.
• Serrez l'écrou de manière à supprimer le jeu entre le tube et le support, en évitant d'écraser le
tube. Le tube peut ainsi toujours s'articuler facilement.
• Pour placer le guidon sur la machine, procédez comme expliqué sous § 8.1 'Déballage de la
machine'
• Avec le guidon pliable, la tige d'embrayage est remplacée par un câble.
• Le câble sera relié au levier de l'embase moteur par un boulon M6 (utiliser deux clés hexagona-
les de 10). Attention : ne serrez pas l'écrou trop fort pour que la fourche puisse encore bouger.
• Fixez également le câble au guidon à l'aide d'un boulon M6 sur le levier d'embrayage (utiliser
deux clés hexagonales de 10)
54
