PRÉPARATION DE L'INSTALLATION
ASSEMBLAGE DE L'ENCEINTE
DU RÉFRIGÉRATEUR
Le compartiment d'aération fait partie de la certifi-
cation de sécurité du produit et ne doit pas être utilisé
à d'autres fins que celles d'assurer l'approvisionnement
en air pour la combustion et la ventilation des gaz
d'évacuation et de l'air chaud.

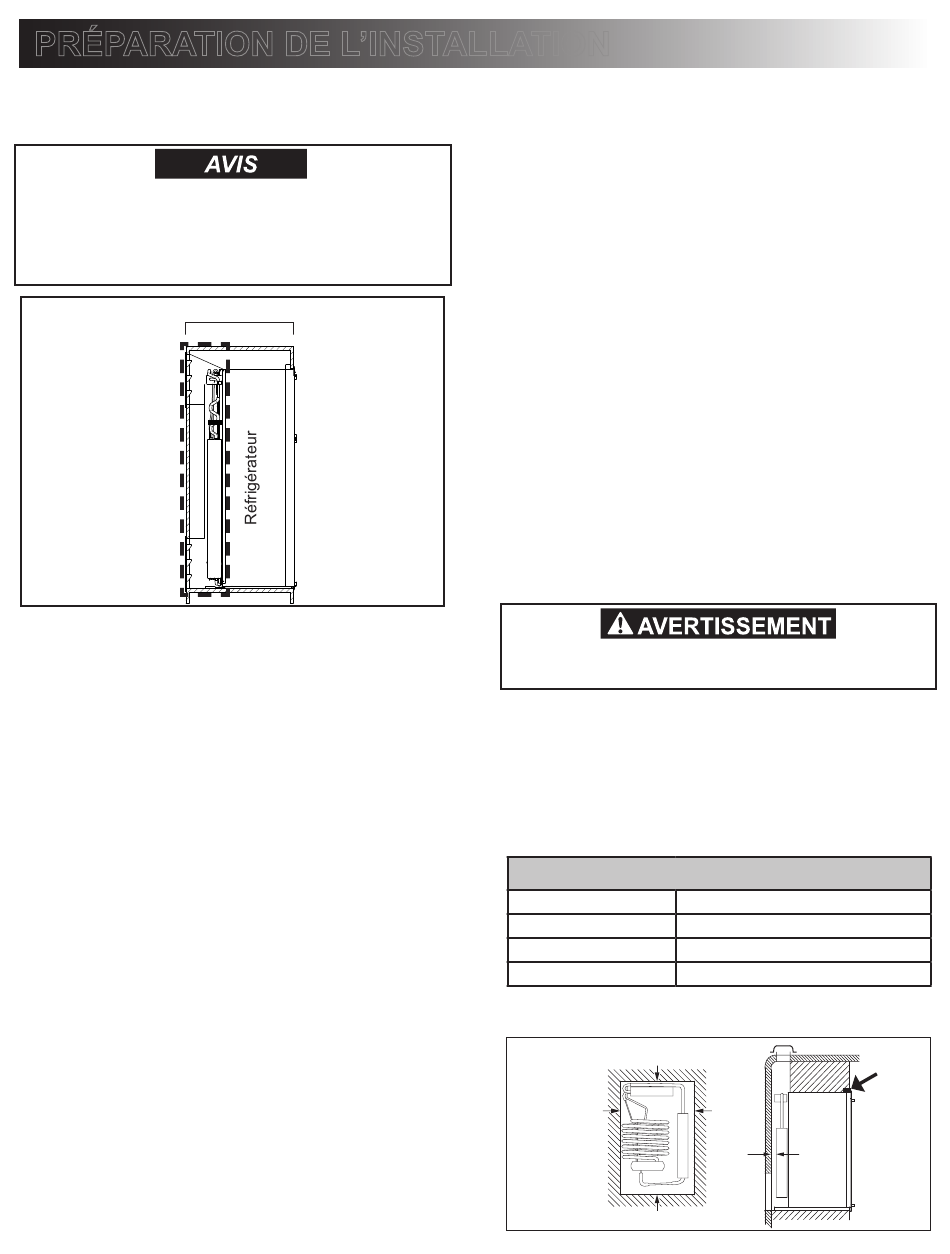

FIG. 1 - ENCEINTE
Compartiment
d'aération
Lire ces points et les suivre :
• Le réfrigérateur doit être de niveau et installé dans une
enceinte appropriée, voir ANNEXE A.
• Le sol doit être solide et de niveau et suffisamment résistant
pour le poids du réfrigérateur et de son contenu.
• S'assurer qu'il n'existe aucune source de chaleur adjacente,
(comme tuyau d'évacuation du chauffage) gênant l'aération
du réfrigérateur.
• Toutes les jointures de l'enceinte doivent être scellées pour
empêcher les fuites de gaz vers l'espace de séjour.
• L'enceinte doit être exempte de matériaux exposés qui peuvent
risquer d'endommager le réfrigérateur, comme pointes de vis,
agrafes, etc.
• Une baguette en bois doit être passée au travers du haut de
l'ouverture de l'enceinte. Le cadre supérieur du réfrigérateur
sera fixé à la baguette en bois avec des vis (FIG. 2).
• Le réfrigérateur ne doit pas être installé directement sur de la
moquette :
- La moquette doit être enlevée ou protégée par un panneau
de bois ou de métal placé sous l'appareil et qui soit plus
large et plus profond que l'appareil lui-même.
- Si le réfrigérateur est posé sur un plancher, il est
recommandé de peindre ou protéger d'une autre manière la
section de plancher exposée derrière l'appareil contre toute
humidité susceptible d'entrer par les évents de réfrigérateur
installés sur le mur latéral et/ou le toit du VR.
• Il est nécessaire que les composants d'origine (FEO) comme
les conducteurs sous tension (par ex. le câblage), la plomberie,
etc., sauf ceux nécessaires à l'alimentation du réfrigérateur, ne
traversent pas l'enceinte du réfrigérateur, sauf là où :
Enceinte
- Les composants FEO à l'intérieur de l'enceinte du
réfrigérateur sont situés à l'extérieur du compartiment
d'aération, fixés de façon permanente (par ex. derrière
des panneaux, derrière l'isolant matelassé, à l'intérieur
de l'espace de rangement à panneaux au-dessus du
réfrigérateur) de sorte qu'ils ne viennent pas en contact
avec le réfrigérateur.
- Les applications pour lesquelles il n'y a pas d'autre
possibilité que d'avoir ces composants FEO qui passent
par le compartiment d'aération, auquel cas les exigences
suivantes doivent être respectées : 1) Les conducteurs
sous tension (120 V et 12 V) et l'acheminement des
conducteurs – sauf ceux nécessaires à l'alimentation du
réfrigérateur – doivent être protégés par un conduit, une
goulotte guide-fil, des moulures ou produit équivalent et,
dans tous les cas, doivent être conformes aux exigences de
la publication courante de NFPA 70 et de l'article 551 du
NEC ou les dépasser, 2) Les composants FEO doivent avoir
un dégagement suffisant de 1,25 cm (1/2 pouce) à partir du
système de réfrigération pour qu'ils ne viennent
pas en contact avec le bouilleur ou les tubes chauffés,
3) Les éléments d'acheminement des composants FEO
ne doivent pas gêner les passages d'air, permettant un
bon fonctionnement et une combustion appropriée, 4) Les
composants FEO ne doivent pas entrer en contact avec les
rails ou le châssis de montage et le réfrigérateur ne doit
en aucune façon être modifié pour permettre de placer ou
d'acheminer les composants FEO.
Le non respect des critères d'installation pourrait
créer un danger de combustion.
DÉGAGEMENTS
La certification de CSA International permet une installation du
réfrigérateur avec un dégagement de zéro (0) pouce minimum
sur les côtés, l'arrière, le dessus et le dessous. Il n'y a pas de
dégagement maximal spécifié pour la certification, mais ces
dégagements sont nécessaires pour une bonne performance du
réfrigérateur.
DÉGAGEMENTS
Dessus (G)
Côté (K)
Dessous (L)
Arrière (M )
1
Distance entre le système de réfrigération et la paroi ou la cloison
1
derrière.
FIG. 2 - DÉGAGEMENTS
K
- 5 -
(FIG. 2)
0 po min. à 1/4 po (6,35 mm) max.
0 po min. à 1/4 po (6,35 mm) max.
0 po min. à 0 po max.
0 po min. à 1 po (25,4 mm) max.
G
K
M
L
Baguette
en bois
