Dometic RM2351 Instructions D'installation page 40

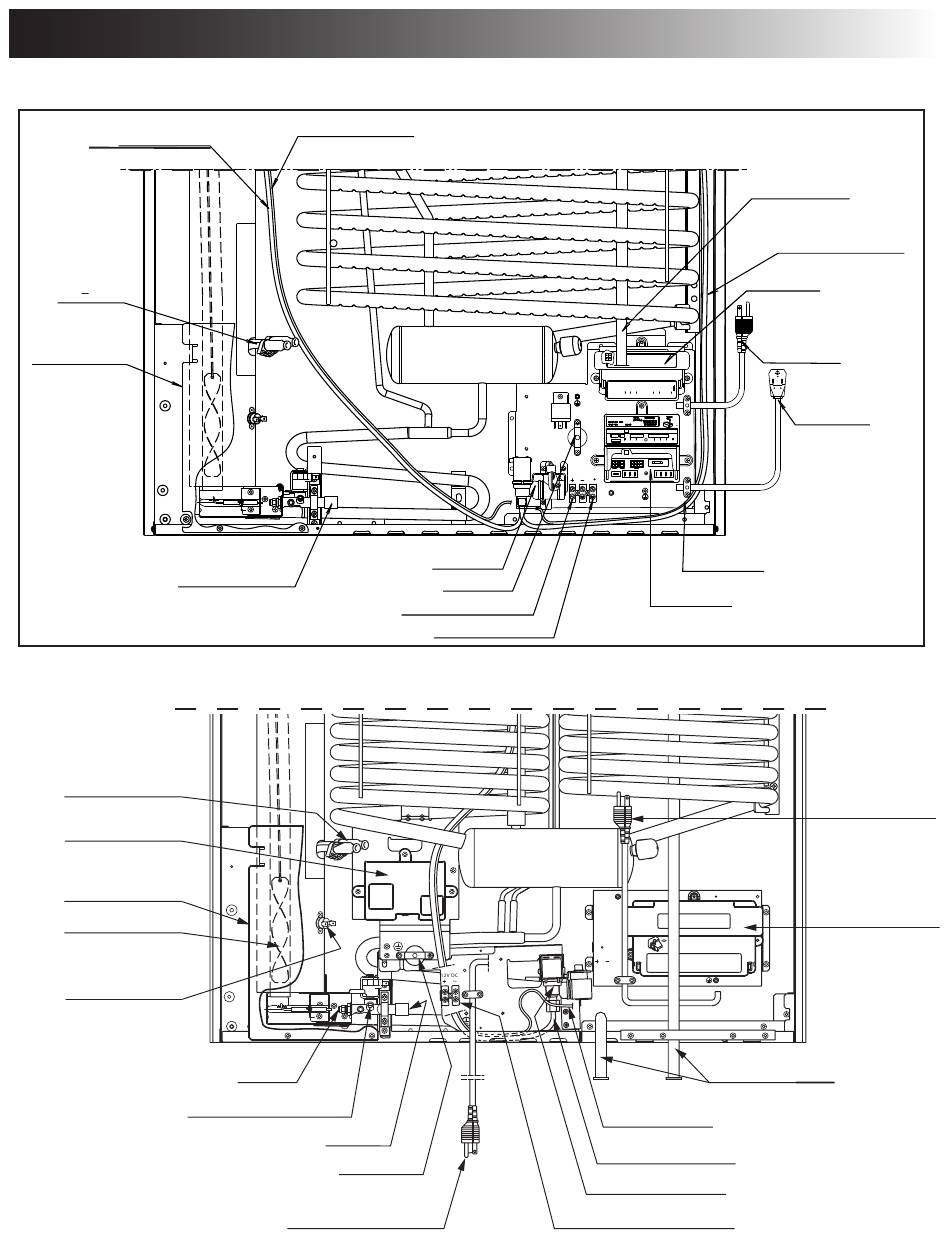

ANNEXE E – VUE ARRIÈRE DE L'ÉQUIPEMENT
Tuyau d'eau de la
Water Hose
machine à glaçons
Icemaker
Éléments
chauffants
Heaters
Plaque protectrice
Protection Plate
Connexion de GPL
LP - Gas Connection
Éléments
Heaters
chauffants
12V DC
Commande de
Burner Control
brûleur 12 VCC
Couvercle
de protection
Protection Cover
Flue Ba e
Chicane du conduit
Thermofuse
Thermofusible
Manual Gas Shut O Valve
Robinet d'arrêt de gaz
Câble chauffant
Heating Cable
Bloc de connexion 12 VCC
Fil de signalisation de l'alternateur
NDA1402 (AVEC MACHINE À GLAÇONS)
Buse de
Burner Jet
brûleur
Raccord
Inlet Fitting
d'entrée
Thermostat
Thermostat
Cordon d'alimentation
souple de la machine
Flexible Cord Icemaker
à glaçons
RM1350WID
12V DC
Soupape d'eau
Water Valve
Thermostat
Thermostat
Terminal Block, 12V DC
Alternator Signal Wire
12 V DC Terminal Block
Bloc de connexion 12 VCC
- 40 -
Tuyau d'eau de purge
Drain Water Hose
Tuyau d'eau Portillon
du distributeur d'eau
Module de commande
Control Unit
Cordon d'alimentation
souple du distributeur
Flexible Cord
de glaçons
Ice Dispenser
W A R N I N G !
D I S C O N N E C T 1 2 0 V A C
B E F O R E S E R V I C I N G
PART No. 385 13 78−01
C H E C K F U S E
B E H I N D C O V E R
J6 J5 J4 J3 J2 J1
385 13 31−01
HVT
J2 J3 J1 F4 (5A)
F3 (5A) SWITCHED
LAMP AC HTR AC HTR NEUT
12V TEST LINE LINE NEUT
5
D
Câble chauffant
Heating Cable
Module
d'alimentation
Power Module
12V DC
Tuyau d'eau de purge Drain Water Hose
Heating Cable
Câble chauffant
Tuyau d'eau de la
Water Hose (Icemaker)
machine à glaçons
Water Solenoid Valve
Électrovanne d'eau
Water Hose
Water Dispenser Door
Cordon
d'alimentation
souple du
Flexible Cord
réfrigérateur
Refrigerator
Cordon
d'alimentation
Flexible Cord
souple
du réfrigérateur Refrigerator
Module
Power Module
d'alimentation
and Fuses
et fusibles
