Potentiomètre De Pression - Graco Mark VII Max Réparation

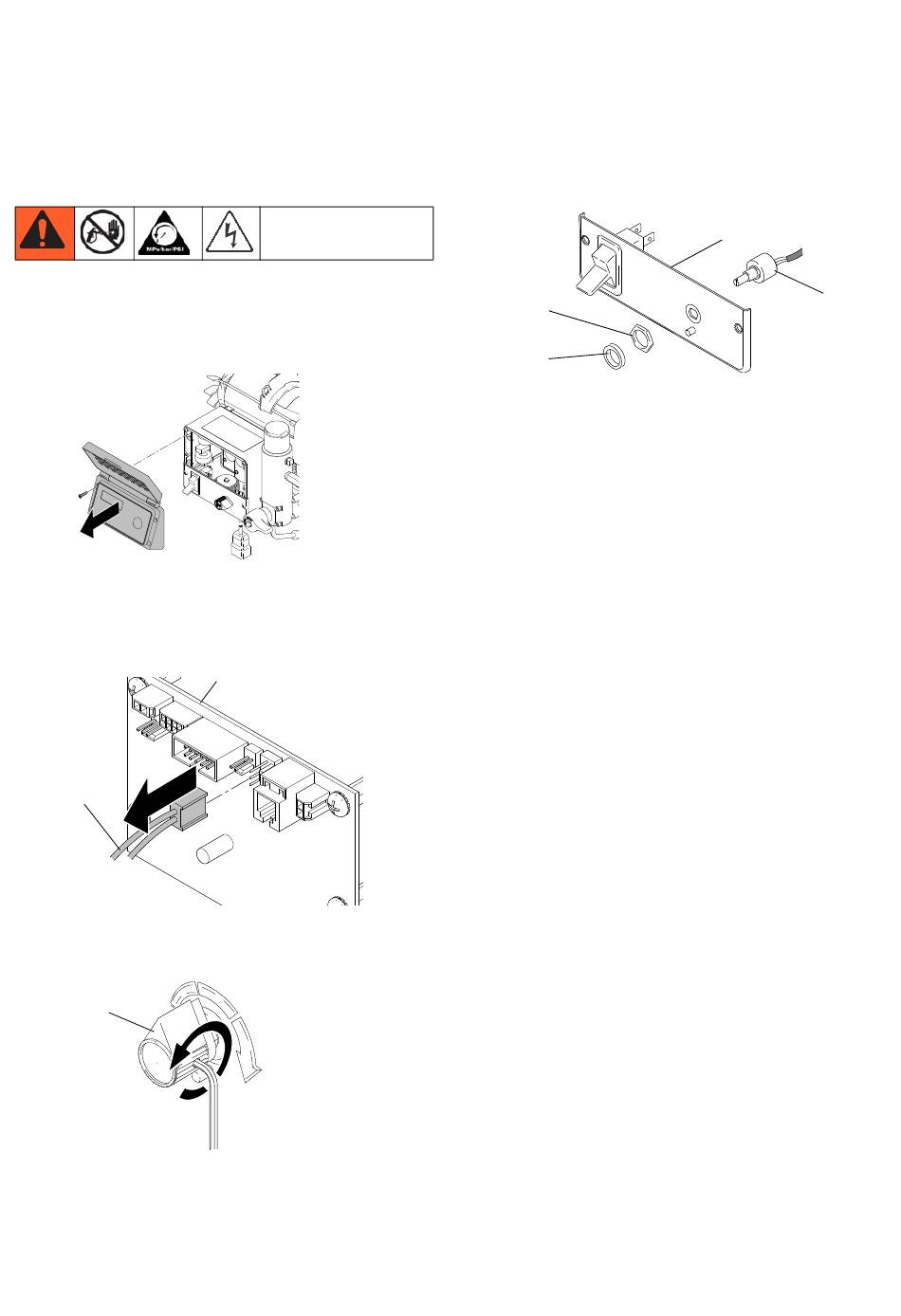

Potentiomètre de pression
Démontage
1. Coupez le courant électrique. Attendez 5 minutes
que la tension se dissipe. Exécutez la Procédure
de décompression, page 9.
2. Retirez l'affichage.
3. Retirez le panneau de commande.
4. Débranchez le connecteur du potentiomètre (C) de
la carte de commande du moteur (95).
C
5. Utilisez une clé Allen pour desserrer deux vis sur le
bouton (34).
34
3A2401A
ti18387a
95
ti18385a
ti13207a
6. Retirez le joint (115), l'écrou et le potentiomètre (82)
du panneau de commande (68).
82
115
Installation
1. Placez le joint (115), l'écrou et le potentiomètre (82)
sur le panneau de commande (68). Serrez l'écrou à
3,25-4,0 N•m (30-35 ft-lb).
2. Tournez le nouvel axe de potentiomètre jusqu'au
réglage le plus élevé (complètement dans le sens
des aiguilles d'une montre) et posez le bouton (34).
Utilisez une clé Allen pour serrer les deux vis sur le
bouton.
3. Branchez le connecteur du potentiomètre (C) sur la
carte de commande du moteur.
4. Fixez le panneau de commande à l'aide de deux
vis.
5. Fixez le capot à l'aide de quatre vis.
Potentiomètre de pression
68
82
ti18393a
23
