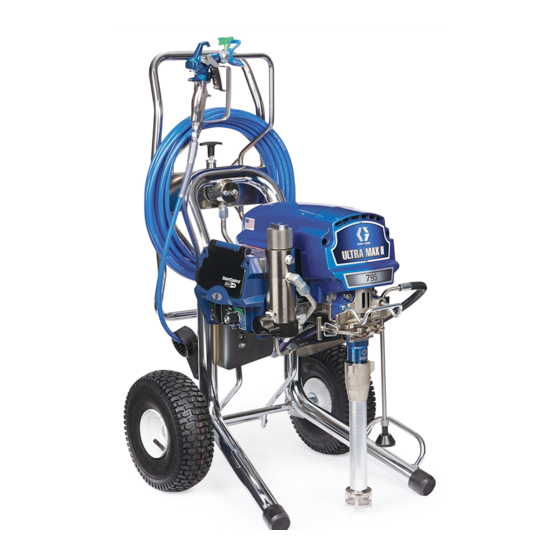

Graco ULTRA MAX II Guide Rapide De L'opérateur

MISE EN GARDE
INSTALLATION
Raccorder le flexible
à l'appareil de pulvérisation et au pistolet,
en serrant avec une clé à molette.
Faire tourner la vanne Placer le tuyau siphon
de purge jusqu'à la position dans un seau partielle-
Purge (vers le bas). ment rempli d'eau.
Diriger le pistolet vers
Vérifier que le levier de sécurité l'intérieur du seau d'eau
du pistolet est sur OFF. et actionner la gâchette.
Augmenter la pression jusqu'à Tout en laissant le pistolet actionné
ce que l'appareil de pulvérisation dans le seau d'eau, faire tourner la
démarre et que la peinture sorte vanne de purge jusqu'à la position
du tuyau de vidange. Spray (pulvérisation) horizontal.
OPTIONS
WATCHDOG ™ (seulement gamme Ultra ® Max II)
Mettre le commutateur WatchDog sur ON;
on voit s'afficher WD ON.
E-Control ™ (seulement gamme Platinum)
Réglez une pression suffisamment élevée pour vaporiser.
Le E-Control agit à la place du bouton du réglage de la
pression lorsque le pulvérisateur est en mode E Control.
www.graco.be
ULTRA MAX II - MARK V
®
Premium & Platinum
MARK X
™
Guide Rapide de l'Opérateur
Cette procédure est applicable aux peintures et liquides de nettoyage à base d'eau. Pour les peintures et les liquides de
lavage à base de solvant (par exemple l'essence minérale), vous devez consulter la section Risques d'incendie et d'explosion
dans les Instructions d'utilisation.
Dévisser la buse et
son support du pistolet.
Tourner le bouton de contrôle de pression
jusqu'au minimum (seulement gamme
),
Platinum et positionner l'interrupteur
sur la position ON.
Augmenter la pression
jusqu'à ce que l'appareil
de pulvérisation démarre.
Laisser fonctionner le pistolet
dans le seau d'eau pendant 1
minute. Relâcher la gâchette.
Lorsque la peinture sort du pistolet,
relâcher la gâchette et faire tourner le
levier de sécurité du pistolet sur ON.
VIDE s'affiche/clignote et la pompe
s'arrête si le système de protection
WatchDog détecte que le seau est vide.
Pousser sur les boutons du E-Control
pour augmenter ou réduire le réglage
de la pression de calage par pas de 3 bars.
* Pour plus de détails, se reporter au manuel technique livré avec l'unité.
Remplir le presse-étoupe avec Vérifier que l'interrupteur
du liquide TSL pour éviter une d'alimentation électrique
usure prématurée des garnitures. est sur OFF.
Augmenter la pression jusqu'à
ce que l'appareil de pulvérisation
démarre et que l'eau ressorte du
tuyau d'amorçage. Laisser sortir
l'eau du tuyau d'amorçage
pendant 15 secondes.
Faire tourner la vanne Placer le tuyau siphon dans le seau
de purge jusqu'à la position de peinture mais laisser le tuyau de
Purge (vers le bas). vidange dans le seau d'eau.
T
ransférer le tuyau
de vidange sur le seau
de peinture.
Mettre le commutateur WatchDog sur OFF. Faire le plein ou réamorcer
le pulvérisateur. Mettre le bouton de commande de la pompe sur OFF,
puis sur ON pour réinitialiser le système de protection WatchDog.
Si la pression de calage atteint la limite
dans un des sens le pulvérisateur
émettra 3 bips.
™
Brancher le cordon d'alimentation
de la turbine sur une prise de
courant reliée à la terre.
Diminuer la pression jusqu'à
ce que l'appareil s'arrête.
Faire tourner la vanne
Assurez-vous que vous n'êtes
de purge jusqu'à la
*
pas en mode E-Control
position Spray (pulvéri-
(*seulement gamme Platinum) sation) horizontale.
Diriger le pistolet
vers l'intérieur du
seau de peinture et
presser sur la gâchette.
Visser la buse et le support sur le pistolet, en s'assurant
que la poignée de la buse en forme de flèche est pointée
vers l'avant. Vous pouvez inverser cette buse pour enlever
des résidus rapidement, sans avoir à la démonter.
Si un des boutons du E-Control est maintenu
enfoncé, la pression de calage sera modifiée
pour devenir la pression du réglage maximum
du pulvérisateur ou 0 bar.
