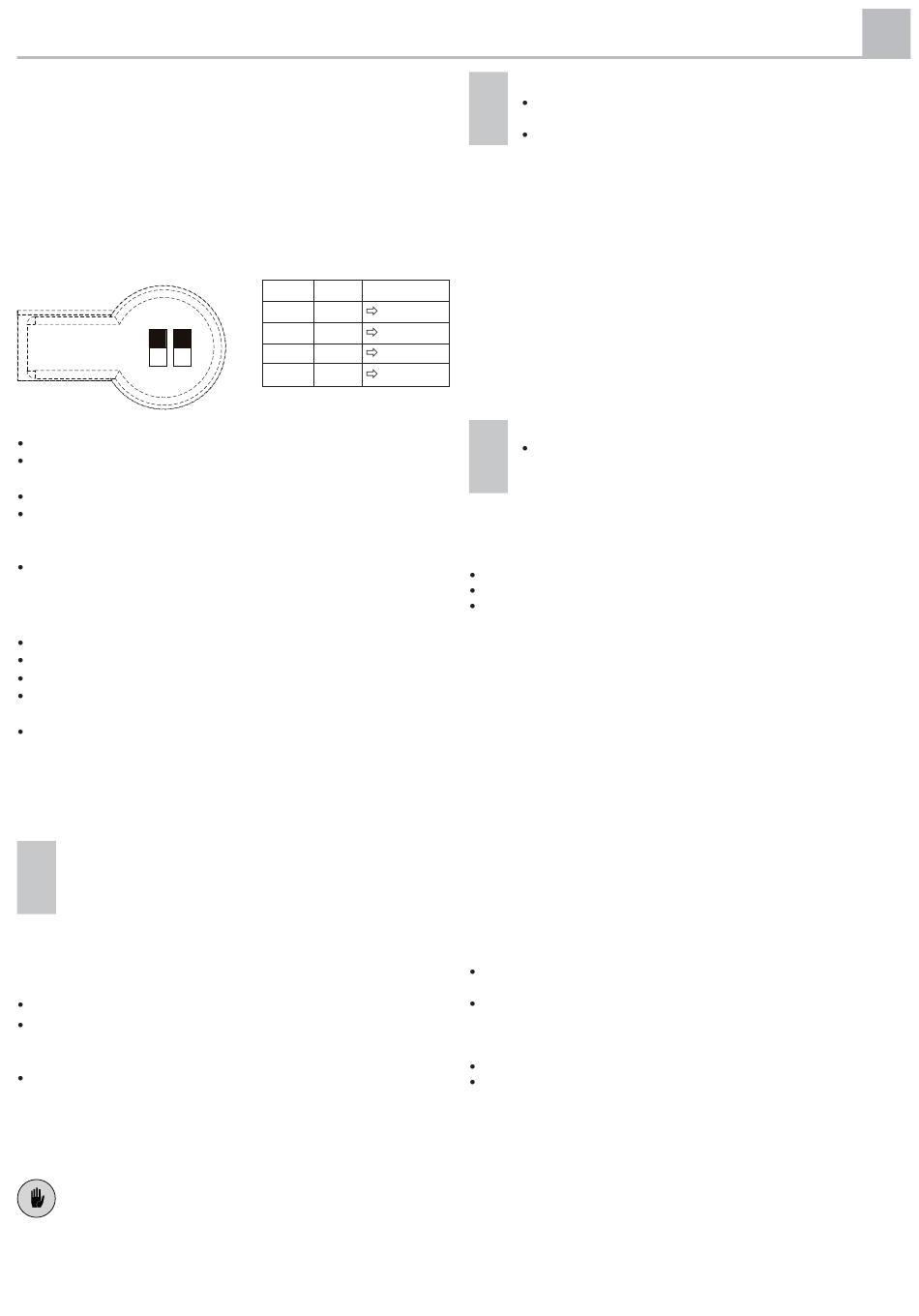

Aprimatic O2M 230V Instructions De Montage page 4

O M 230V/24V
2
Regolazione della corsa
N.B. l'attuatore viene fornito settato alla corsa massima di 380
mm (dip switch ON-ON).
La regolazione della corsa catena avviene mediante l'imposta-
zione di due dip switch posti all'interno dell'attuatore e raggiungibili
mediante l'estrazione del tappo in gomma nero.
ATTENZIONE! La selezione della corsa deve essere effettuata
ad attuatore spento ed esclusivamente da personale tecnico
competente e qualifi cato.
Dip switch
1 2
ON
OFF
Corse preimpostate
Togliere corrente all'attuatore.
Settare i dip switch in base alla corsa desiderata come indicato in
tabella B (es: DIP 1 su OFF e DIP 2 su ON per la corsa di 150 mm).
Ridare corrente all'attuatore.
Dare un impulso di chiusura fi no a battuta del serramento
Per assorbimento l'attuatore memorizza la posizione iniziale del
fi necorsa.
Dare un impulso di apertura. Il serramento si aprirà della
corsa selezionata.
Corsa diversa da quelle preimpostate - regolazione
"manuale" (dip switch OFF-OFF)
Togliere corrente all'attuatore.
Settare i dip sulla posizione OFF-OFF.
Ridare corrente all'attuatore.
Comandare la chiusura fi no a battuta del serramento
bimento l'attuatore memorizza la posizione iniziale del fi necorsa.
Comandare l'apertura fi no al punto desiderato ed entro 5
sec. dare un comando di chiusura fi no a completa battuta del
serramento. Da questo momento la corsa è memorizzata.
1 IMPORTANTE: se il serramento non raggiunge la battuta in
chiusura, dare 2 impulsi consecutivi di chiusura fi no a battuta, in
questo modo il sistema rileva la posizione iniziale del fi necorsa.
Collegamento Elettrico (fi gure 3 e 4)
4
ATTENZIONE! Scollegare l'alimentazione elettrica prima
di eseguire i collegamenti. Pericolo di lesione e di morte
per scarica elettrica.
ATTENZIONE! Installare a monte della linea di comando dell'at-
tuatore un interruttore generale di alimentazione omnipolare
con apertura minima dei contatti di 3 mm, con intervento dif-
ferenziale di 0,030 A.
Assicurarsi che l'impianto elettrico sia conforme alle norme vigenti.
Verifi care l'esatta sezione dei cavi di alimentazione, che
devono essere opportunamente dimensionati in base all'as-
sorbimento dell'attuatore.
Eseguire il collegamento elettrico come indicato in fi gura.
NOTA: Per la sicurezza dell'impianto si raccomanda l'utilizzo di un
pulsante Normalmente Aperto, senza ritenuta (uomo presente)
oppure l'alimentazione temporizzata per il tempo necessario
alla manovra. Utilizzare il comando a "uomo presente" nel caso
in cui la fi nestra sia a un'altezza inferiore a 2,5 m dal pavimento.
Posizionamento di due attuatori sulla stessa fi nestra
Di norma, la grandezza MAX della fi nestra per l'installa-
zione di un solo operatore è 1,6 m. Il collegamento in parallelo
di 2 operatori sulla stessa fi nestra può essere effettuato dall'in-
stallatore valutando materiale e resistenza del telaio.
Tab.B CORSA
dip1 dip2
ON ON 380 mm
ON OFF 250 mm
OFF ON 150 mm
OFF OFF 0* mm
* per regolazione manuale.
1
. Per assor-
4
Conclusione dell'installazione
5
Aggiungere in prossimità dell'infi sso una targhetta ade-
siva di "ATTENZIONE ORGANI IN MOVIMENTO".
Al termine del lavoro l'installatore deve verifi care
l'installazione e il corretto funzionamento del sistema.
Deve eseguire l'analisi dei rischi e se necessario adottare
adeguate misure correttive e applicare le segnalazioni previste
dalle norme vigenti per individuare le zone pericolose ed evitare
rischi di intrappolamento tra parti fi sse e mobili.
Regolazione chiusura serramento:
NOTA: La corretta regolazione della chiusura del serramento
garantisce la durata e la tenuta delle guarnizioni e il buon
funzionamento dell'attuatore.
Dopo la manovra di chiusura verifi care che le guarnizioni della
fi nestra siano correttamente compresse. In caso contrario,
regolare il terminale catena arretrandolo di quanto basta,
eventualmente spostare l'attuatore sulle varie posizioni offerte
dalla staffa e regolare il terminale catena.
IMPORTANTE: se il serramento non raggiunge la battuta in chiu-
sura, dare 2 impulsi consecutivi di chiusura fi no a battuta in
questo modo il sistema rileva la posizione iniziale del fi necorsa.
Avvertenze per l'utente e il manutentore
6
L'installatore deve fornire all'utilizzatore dell'impianto
tutte le informazioni relative al funzionamento del
sistema e le avvertenze per la sicurezza.
• Le istruzioni devono essere conservate e consegnate a
tutti i futuri possibili utilizzatori e devono essere lette attentamente.
1 .
ATTENZIONE!
• Utilizzare l'attuatore esclusivamente per l'uso specifi cato in
questo manuale. Ogni altro utilizzo è improprio e pericoloso.
Non toccare la catena quando è in movimento.
Non entrare nel raggio d'azione della fi nestra durante il movimento.
Tenere sotto controllo i dispositivi di attivazione del movimento
per evitare azionamenti involontari da parte di bambini o estranei.
• Tutte le operazioni di riparazione e manutenzione, pulizia,
devono essere effettuate solo da persone qualifi cate.
• Fare effettuare la manutenzione periodica da personale
specializzato che verifi chi soprattutto il regolare funzionamento
dei dispositivi di protezione.
ATTENZIONE! Prima di eseguire qualsiasi tipo di intervento sull'attua-
tore e sul serramento è obbligatorio scollegare l'alimentazione elettrica.
Manovra di emergenza per utilizzo manuale
In caso di guasto o malfunzionamento non tentare di intervenire
e contattare un installatore specializzato.
Se si rendesse necessario aprire il serramento manualmente,
per mancanza di energia elettrica o bloccaggio del meccani-
smo, seguire le seguenti istruzioni.
• Togliere la coppiglia che trattiene il terminale catena all'at-
tacco rapido serramento.
Manutenzione
NB: Le manutenzioni devono essere effettuate solo da perso-
nale specializzato, in conformità con le norme vigenti.
ATTENZIONE! Scollegare l'alimentazione elettrica durante l'in-
stallazione e la manutenzione/sostituzione.
Effettuare un collaudo periodico, con frequenza non superiore
a 6 mesi, per constatare il buon funzionamento dell'impianto.
Verifi care annualmente lo stato generale del serramento, il
buono stato delle cerniere; la tenuta dell'attacco all'infi sso.
Per un perfetto funzionamento si consiglia di lubrifi care la
catena con grasso spray al silicone.
Sostituire eventuali parti usurate solo con ricambi originali.
Verifi care che il cavo di alimentazione non sia danneggiato.
ATTENZIONE! Se il CAVO di alimentazione è danneggiato, deve
essere sostituito dal costruttore o dal suo Servizio Assistenza
Tecnica o comunque da persona con qualifi ca similare, in modo
da prevenire ogni rischio.
In caso di sostituzione dell'attuatore, togliere corrente e scol-
legare il cavo, quindi togliere la coppiglia che trattiene il terminale
catena all'attacco rapido serramento. Svitare le viti di fi ssaggio
dalle staffe di attacco al serramento ed estrarre l'attuatore.
ATTENZIONE! Non effettuare interventi sull'attuatore, non aprire
o smontare parti di esso; in caso di anomalie rivolgersi al Ser-
vizio Assistenza Tecnica.
IT
