Sommaire des Matières pour Aprimatic OVER PLUS

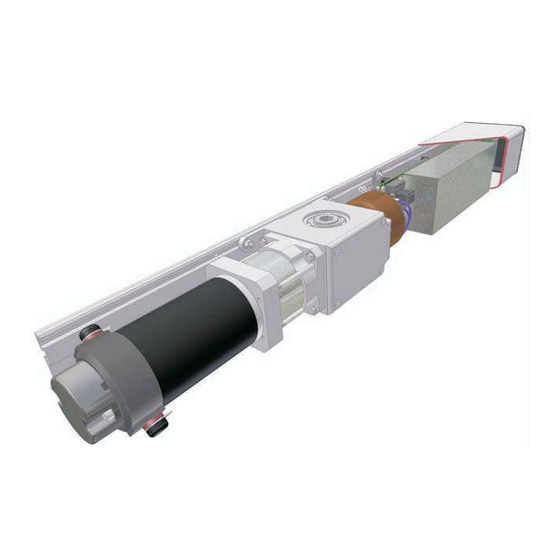

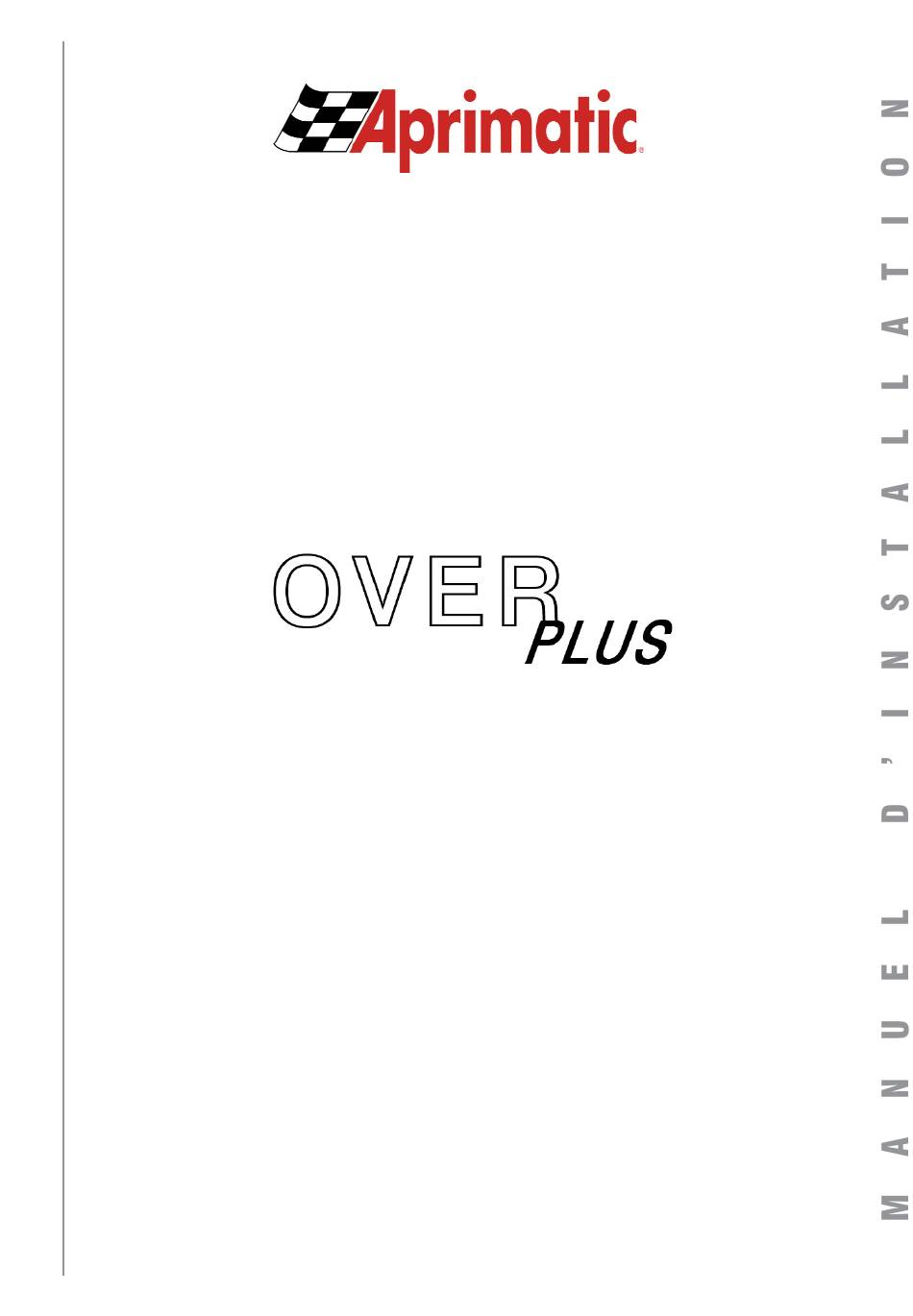

- Page 1 Automatisme pour portes battantes...
-
Page 3: Table Des Matières
Logiques de fonctionnement ................pag. Branchement et utilisation Over Plus Doppio ............ pag. Connexion et utilisation du fonction SAS ............pag. Aprimatic se réserve le droit de procéder a des modifications des spécifications techniques des produits, y compris sans préavis... -
Page 4: Directive Machines
Le monteur qui motorise une porte devient, conformément à Aprimatic vous recommande de lire et de suivre attentive- la directive 98/37/CE le fabricant de la machine porte ment les instructions de montage et d'utilisation de ce automatique et doit manuel. -
Page 5: Caratteristiche Tecniche
E. Poussoir d'ouverture en sortie ATTENTION En cas d’utilisation de deux OVER PLUS simples pour le mouvement d'une entrée à deux vantaux, prévoir un câble blindé à 4 fils 0,22 mm qui mette en communication les deux automatismes comme indiqué... -
Page 6: Dimensions
OVER PLUS Manuel d’Installation Dimensions Fig. 3 Trous pour la fixation Axe motoréducteur Fig. 5... -
Page 7: Hauteurs De Positionnement (Bras Rigide À Tirer)
ATTENTION : Pour un positionnement correct, toujours prendre comme référence l'axe des charnières du vantail et l'axe d'actionnement du motoréducteur, comme indiqué à la Fig.6. Vérifier la solidité de la fixation des orifices "A" (Fig.4 et Axe motoréducteur Schéma de fixation OVER PLUS 1 vantail ouverture à gauche Bras rigide à tirer Extrémités Standard Bras rigide à... -
Page 8: Hauteurs De Positionnement (Bras Articulé À Pousser)
à la Fig.8. Vérifier la solidité de la fixation des orifices "A" (Fig.4 et Axe motoréducteur Schéma de fixation OVER PLUS Bras articulé à pousser 1 vantail ouverture à gauche Bras articulé à pousser Extrémités Standard... -
Page 9: Enlèvement Et Déplacement Des Composants De L'automatisme
OVER PLUS Manuel d’Installation Enlèvement et déplacement des composants de l’automatisme Démonter le bras (si prévu) (Fig.10 point A) en desserrant la vis à tête évasée M6 x 70 (Fig.10 point B). Retirer la butée hexagonale supérieure (Fig.10 point C). Retirer le couvercle en aluminium (Fig.10 point D) en le tirant vers l'extérieur. Pour simplifier les opérations de fixation de l'automatisme, retirer les têtes (Fig.11 point A) et déplacer ou, si nécessaire, retirer les composants internes au moyen des écrous de fixation de la base en aluminium Fig. -
Page 10: Montage Du Bras Articulé À Pousser
OVER PLUS Manuel d’Installation Installation du bras rigide à tirer. Insérer dans la partie supérieure du trou hexagonal du moto-réducteur l'hexa- gone fileté (Fig.12 part.A) selon le schéma (Fig.12). Assembler l'hexagone supérieur et le bras rigide (Fig.12 part.B) grâce à la vis à tête évasée M6x70 fournie (Fig.12 part.C) en interposant les rondelles Ø6,4x12 (Fig.12 part.D) comme indiqué... - Page 11 OVER PLUS Manuel d’Installation Installation du guide et du bras rigide à tirer. Accéder à la boîte de fixation de la glissière (Fig.16 partie A) en enlevant le couvercle S924/A (Fig.16 partie B). Faire au moins 4 trous correspondants à la marque en “V” présente dans le profil glissière. Utiliser les trous précédemment effec- tués pour fixer la glissière au bâti à...
-
Page 12: Réglage Du Fin De Course
(Fig.18 Part.F) et serrer les vis de fixation. Fig. 18 ATTENTION En l'absence de fins de course en option APRIMATIC, limiter la course du vantail (MAX 100°) au moyen, par exemple, d'un arrêt caoutchouté (non compris dans la fourniture) -
Page 13: Opérations Finales
L'alimentation doit pouvoir être interrompu à partir du tableau électrique à l'aide d'un interrupteur bipolaire avec une ouverture minimum des contacts de 3 mm. (ne pas fourni). Carte électronique OVER PLUS La Fig. 20 illustre le sens des principaux composants de la carte électronique:... -
Page 14: Branchements Électriques
Fig. 22 ATTENTION (*) Pour le branchement de l'électroserrure, utiliser le câblage en option APRIMATIC. Les électroserrures compatibles peuvent avoir une alimentation à 12V ou 24V et doivent être équipées de la fonction “antirépétiteur” (déclenchement permanente après l’impulsion électrique : la fermeture est rétablie après ouverture et fermeture de la porte). En ce qui concerne les con- figurations et la sélection de la tension d’alimentation, voir les instructions suivantes pour le réglage des cavaliers et des dip-... -
Page 15: Branchements De La Carte Électronique Coté Droite
OVER PLUS Manuel d’Installation Branchements de la carte électronique côté droit Fig. 23 A. Connecteur pour carte amplificateur de photocellule (facultatif) Introduisez le module amplificateur en respectant le sens du montage illustré par la Fig. 20 ATTENTION Sélectionnez le Jumper pour le rayon simple ou double et contrôlez le voyant à diode rouge. JUMPER BEAM OFF Jumper fermé... -
Page 16: Connecteur Sélecteur
OVER PLUS Manuel d’Installation Connecteur sélecteur SELECTEUR AVANCE Câble blindé avec 4 conducteurs internes 0,22 mm: Ne branchez pas Fig. 37 le blindage du câble utilisé SELECTEUR DE BASE Fig. 26 Utilisez-le pour brancher les 4 conducteurs internes du câble blindé, en respectant les correspondances indiquées par les sérigraphies placées sur le bornier de la centrale électronique et sur celui du sélecteur de logique multiple. -
Page 17: Fonctionnement
Carte de connexion PC Fig. 28 Pour connecter la centrale OVER PLUS sur un PC vous devez disposer de la carte de connexion PC (facultative). Le logi- ciel OVERWARE permet d'effectuer : • Le réglage avancé de certain paramètres de fonctionnement •... -
Page 18: Fonctions Des Voyants À Diode (Led)
Poids vantail <100kg Fonctionnement cyclique Fonctionnement normal Pour configurer correctement les cavaliers J1 et J2, voir les paragra- phes suivants. Fonction Dip-Switch OVER PLUS OVER PLUS Doppio Dip-Switch Sélection Multislave Sélection Master/Slave Sélection Multislave Mouvement décalé Sélection numero vantaux Sélection mode “Basse Piussance”... -
Page 19: Sélections Fonctionnement Serrure Électrique
OVER PLUS Manuel d’Installation Sélections fonctionnement serrure électrique S7 ON S7 OFF (Default) Serrure électrique activée Serrure électrique ne pas activée À chaque ouverture, l’automatisme excite l’électroserrure via impulsion d’une durée de 120 ms. Sélectionner la tension d'alimentation de l'électroserrure en configurant le cavalier J1 comme sur le schéma ci-dessous : J1 OFF (DEFAULT) J1 ON Tension d'alimentation... -
Page 20: Sélections Mode "Basse Puissance
Mode "basse puissance" Sélection MultiSlave Il n'est possible de connecter qu'un seul sélecteur, étendu à plusieurs automatismes OVER PLUS avec deux logiques de fonctionnement : - DÉFAUT : le sélecteur commande tous les automatismes connectés sans distinction. Par exemple, en cas de configura- tion de la logique Stop ouvert avec le sélecteur, tous les automatismes connectés à... -
Page 21: Fonctionnement Sous Batterie
Sélections Mode première entrée OVER PLUS peut être connecté à un dispositif de fermeture comme par exemple clé électronique, sélecteur à clé, transponder, etc. Le Dip-switch S5 permet de commander le signal en mode bistable ou monostable avec un temps d'activation d'environ 500msec. -
Page 22: Sélections Master-Slave (Seulement Over Plus Doppio)
Mouvement vantaux synchronis (Seulement OVER PLUS Doppio) Pour OVER PLUS Doppio, il est nécessaire de définir le type de mouvement des vantaux : en cas de vantaux sans butée centrale, le mouvement sera synchronisé (l’ouverture et la fermeture de ces derniers s’effectue simultanément). En cas de vantaux avec butée centrale, le mouvement est décalé... -
Page 23: Tableau Des Messages D'erreur
Délivrez le certificat de garantie et de bon fonctionnement remplis selon les instructions mentionnées sur le certificat. Les certificats doivent être envoyés chez APRIMATIC entre huit (8) jours de calendrier depuis la date d'essai. Remettez au client la documentation technique du produit... -
Page 24: Programmation Paramètres
OVER PLUS Manuel d’Installation Programmation Paramètres RÉGLAGE AVEC PARAMÈTRES VALEUR DE DÉFAUT INTERVALLE DE RÉGLAGE SELECTEUR AVANCE 60 (45) 60 (45) • • Vitesse d’ouverture (°/s) Vitesse de fermeture (°/s) 30 (20) 40 (20) • • • • Temps d’arrêt (sec) •... - Page 25 OVER PLUS Manuel d’Installation Au terme de la manœuvre de remise à zéro, l'appareil est prêt à l'usage ; vérifiez le bon fonctionnement des cap- teurs de commande des ouvertures et de contrôle de la sécurité. Vérifiez en outre la sensibilité du dispositif anti- écrasement ;...
-
Page 26: Branchement Et Utilisation Over Plus Doppio
OVER PLUS Manuel d’Installation Branchement et utilisation OVER PLUS Doppio ATTENTION Définir, avant d’effectuer tous les branchements, le ventail Master (voir paragraphe programmations Dip-Swich). Il n’est pas possible de choisir dans un deuxième temps, après avoir effectué les câblages, lequel sera le ventail Master et lequel sera le ventail Slave. -
Page 27: Connexion Et Utilisation Du Fonction Sas
PLUS Manuel d’Installation Connexion et utilisation du fonction SAS La centrale OVER PLUS est conçue pour fonctionner en mode SAS CARTE A grâce à une connexion sur une centrale électronique de la même famille. En fonctionnement SAS, une porte ne peut s'ouvrir que si l'autre n'est pas en mouvement, c'est-à-dire si elle n'est pas en phase... - Page 28 APRIMATIC S.p.A. Zona Industriale Fossatone 40060 Villa Fontana • Medicina • Bologna (Italy) Tel: +39 051 6960711 • Fax: +39 051 6960722 www.aprimatic.it • E-mail: info@aprimatic.com...
