Destino y límites de uso
El actuador ha sido diseñado y realizado para efectuar de modo
automático, por medio de un dispositivo de mando, la apertura
y el cierre de ventanas proyectables, abatibles, basculantes,
cúpulas y claraboyas. Está destinado a un uso no intensivo,
para ventanas con altura mínima de 50 mm.
¡ADVERTENCIA! El actuador ha sido diseñado y realizado
exclusivamente para el uso indicado. Queda terminantemente
prohibido todo uso que no sea el indicado por el fabricante, a
fi n de garantizar en todo momento la seguridad del instalador
y del usuario, así como la efi ciencia del actuador.
Cálculo de la fuerza de empuje y de tracción
Hallar los datos H, P y C de la ventana.
Calcular la fuerza F necesaria en apertura utilizando la fórmula
adecuada para el tipo de cerramiento.
¡ADVERTENCIA! Para no superar la fuerza máxima de empuje
del actuador puede ser necesario reducir la carrera.
Descripción del actuador
1
Actuador eléctrico con cadena de recogida interna, con
carrera máxima de 380 mm.
Regulación carrera por un dip switch, al cual se accede
retirando la tapa de goma presente en el contenedor del actuador.
3 diferentes longitudes previamente programadas son seleccio-
nables y la regulación manual es posible para específi cas exi-
gencias (bastidores con solape de 80 mm máximo) (ver párr.3).
Versiones disponibles:
- O
M 230V (funcionamiento a 230V a.c.)
2
- O
M 24V (funcionamiento a 24V d.c.)
2
Datos técnicos
Tab. A
Tensión de alimentación
Potencia absorbida MÁX
Fuerza de empuje
Fuerza de tracción
Carreras regulables
Velocidad de traslación en vacío
Límites de utilización
Temperatura de funcionamiento
Grado de protección
Conexión en paralelo
Componentes
El embalaje del producto contiene:
- 1 actuador con cable de alimentación eléctrica
- 1 estribo de enganche al cerramiento
- 1 estribo para apertura abatible de eje inferior
- 1 manual de instrucciones para la instalación y el uso
- 1 paquete de tornillería:
- 1 enganche rápido bastidor + 2 tornillos
- 1 clavija para enganche cadena
- 6 tornillos + 4 pernos para estribo de enganche al cerramiento.
¡ADVERTENCIA! Asegurarse de que el embalaje contenga los
componentes descritos y que el actuador no haya sufrido daños
durante el transporte.
Eliminación del embalaje y de los componentes
Las baterías y los equipos electrónicos NUNCA deben abando-
narse en el ambiente. El desguace y la eliminación del embalaje
y de los componentes del actuador deben realizarse de con-
formidad con las normativas vigentes en materia de protección
medioambiental del país de instalación (CEE DIRECTIVA RAEE
2002/96/CE).
O
M 230V
O
M 24V
2
2
230V ~ 50/60 Hz 24V DC
1A
350 N
350 N
150 - 250 - 380 mm
programadas previamente por dip switch
24 mm/seg
no intensivo (funcionamiento
continuo MÁX 4 min)
-5° C ÷ +55° C
IP 54
Sí
14
P
C
F =
x
x 10
2
H
ventanas proyectables (A) -
abatibles (B)
cúpulas o claraboyas
horizontales (K)
P
F =
x 10
2
F = fuerza necesaria para la apertura o el cierre (N)
P = peso de la ventana (sólo la parte móvil) (kg)
C = carrera de apertura de la ventana (mm)
H = altura de la ventana (mm)

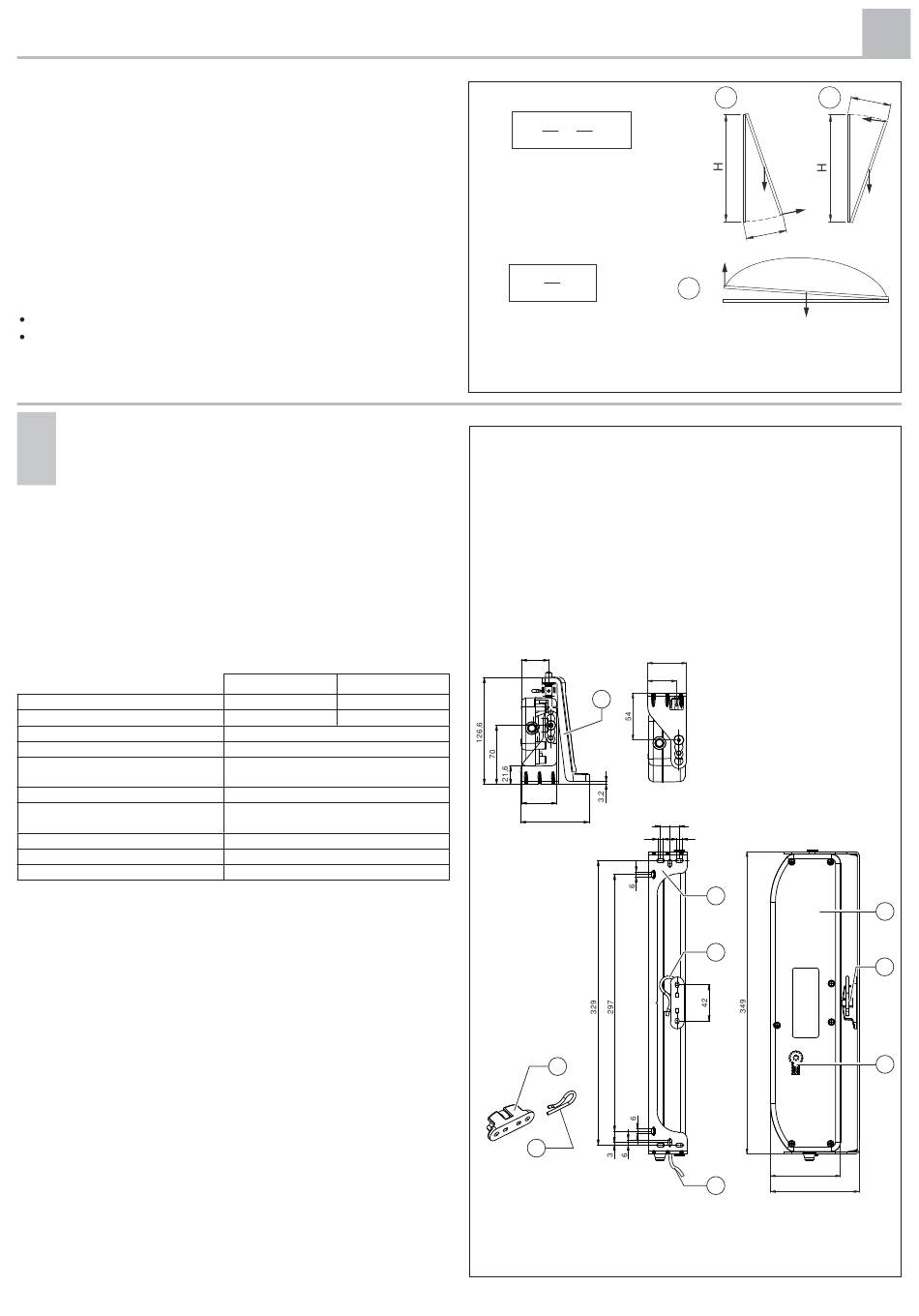

componentes y dimensiones
LEYENDA:
1. Enganche rápido
2. Estribo para apertura "abatible de eje inferior"
3. Hueco dip switch para regular la carrera
4. Estribo de enganche al cerramiento
5. Actuador
6. Terminal de cadena
7. Cable de alimentación eléctrica
8. Clavija de enganche rápido cadena
