O
M 230V/24V
2
Verwendungszweck und Einsatzeinschränkungen
Der Antrieb wurde für das automatische Öffnen und Schließen
von Klappfenstern, Kippfenstern, Schwingfenstern, Oberlichtern
und Kuppelfenstern über eine Steuereinrichtung entwickelt und
hergestellt. Er ist für den nicht intensiven Einsatz bestimmt.
ACHTUNG! Der Antrieb wurde ausschließlich für den ange-
gebenen Verwendungszweck entwickelt und hergestellt.
Zur Gewährleistung der Sicherheit des Installateurs und des
Benutzers sowie zur Gewährleistung einer optimalen Leistung
darf der Antrieb deshalb auf keinen Fall für andere Zwecke als
vom Hersteller vorgesehen eingesetzt oder verwendet werden.
Berechnung der Schub- und Zugkraft
Die Daten H, P und C des Fensters ermitteln.
Die beim Öffnen erforderliche Kraft F anhand der für den
Fenstertyp geeigneten Formel berechnen.
ACHTUNG! Damit die max. Schubkraft des Antriebs nicht über-
schritten wird, muss möglicherweise der Hub reduziert werden.
Beschreibung des Antriebs
1
Elektrischer Antrieb mit max. Hub 380 mm, bei dem die
Kette in einem Gehäuse aufgerollt wird.
Über Dip-Schalter können drei voreingestellte Hub-
längen ausgewählt werden. Der Dip-Schalter ist direkt auf der
Elektronikkarte angebracht und von außen nach Abnehmen der
Gummikappe vom Gehäuse des Antriebs zugänglich.
Möglichkeit zur Hubeinstellung für spezifi sche Anforderungen
(fl ächenversetzte Fenster bis max. 80 mm) durch Einstellung
der vierten Position des Dip-Schalters (siehe Abschn.3).
Verfügbare Versionen:
- O
M 230V (230 V WS Betrieb)
2
- O
M 24V (24 V GS Betrieb)
2
Technische Daten
Tab. A
Versorgungsspannung
Aufgenommene Leistung MAX
Schubkraft
Zugkraft
Wählbare Hübe
Laufgeschwindigkeit bei Leerlauf
Einsatzeinschränkungen
Betriebstemperatur
Schutzart
Parallelschaltung
Bestandteile
Jede Packung enthält:
- 1 Antrieb komplett mit Versorgungskabel
- 1 Bügel für die Befestigung am Fenster
- 1 Bügel für Kippfenster
- 1 Montage- und Gebrauchsanleitung
- 1 Packung mit Kleinteilen:
- 1 Schnellbefestigung für Fenster + 2 Schrauben
- 1 Splint für Kettenbefestigung
- 6 Schrauben + 4 Stifte für Befestigungsbügel am Fenster
ACHTUNG! Sicherstellen, dass die obengenannten Bestandteile in
der Packung enthalten sind und der Antrieb während des Transports
nicht beschädigt worden ist.
Entsorgung der Verpackung und der Bestandteile
Die Batterien und die elektronischen Steuereinheiten dürfen
NIE einfach weggeworfen werden. Die Entsorgung der Verpak-
kung und der Bestandteile des Antriebs muss gemäß den im
Installationsland geltenden Umweltschutzvorschriften erfolgen
(RICHTLINIE 2002/96/EG WEEE).
O
M 230V
O
M 24V
2
2
230V ~ 50/60 Hz 24V GS
1A
350 N
350 N
150 - 250 - 380 mm
voreingestellt über Dip-Schalter
24 mm/s
nicht intensiver Einsatz (Dau-
ernd Betrieb MAX 4 min)
-5° C ÷ +55° C
IP 54
Ja
11
Klappfenster (A) - Kippfenster (B)
P
C
F =
x
x 10
2
H
Kippfenster oder horizontale
Oberlichter (K)
P
F =
x 10
2
F = erforderliche Kraft zum Öffnen bzw. Schließen (N)
P = Fenstergewicht (nur beweglicher Teil) (kg)
C = Öffnungshub des Fensters (mm)
H = Fensterhöhe (mm)

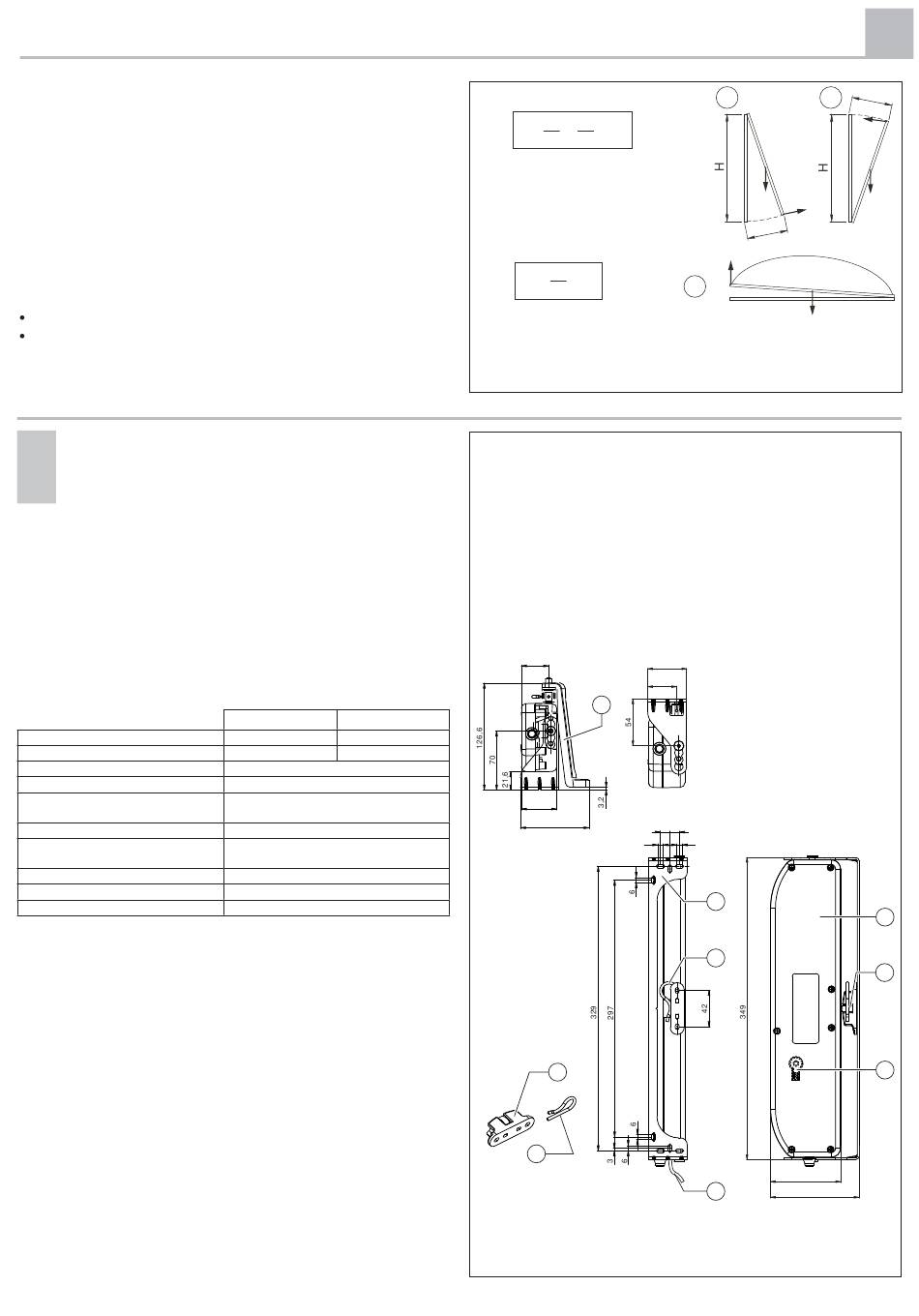

Bestandteile und Abmessungen
LEGENDE:
1. Schnellbefestigung
2. Bügel für Kippfenster
3. Dip-Schalteraufnahme für Hubeinstellung
4. Bügel für Befestigung am Fenster
5. Antrieb
6. Kettenendstück
7. Versorgungskabel
8. Splint für Schnellbefestigung der Kette
32,4
2
42
81,4
1
8
A
P
F
C
F
K
P
42
33,4
22
6
6
4
8
80,8
7
102,40
D
C
B
F
P
5
6
3
