2. Raccordements du
pistolet
(suite)

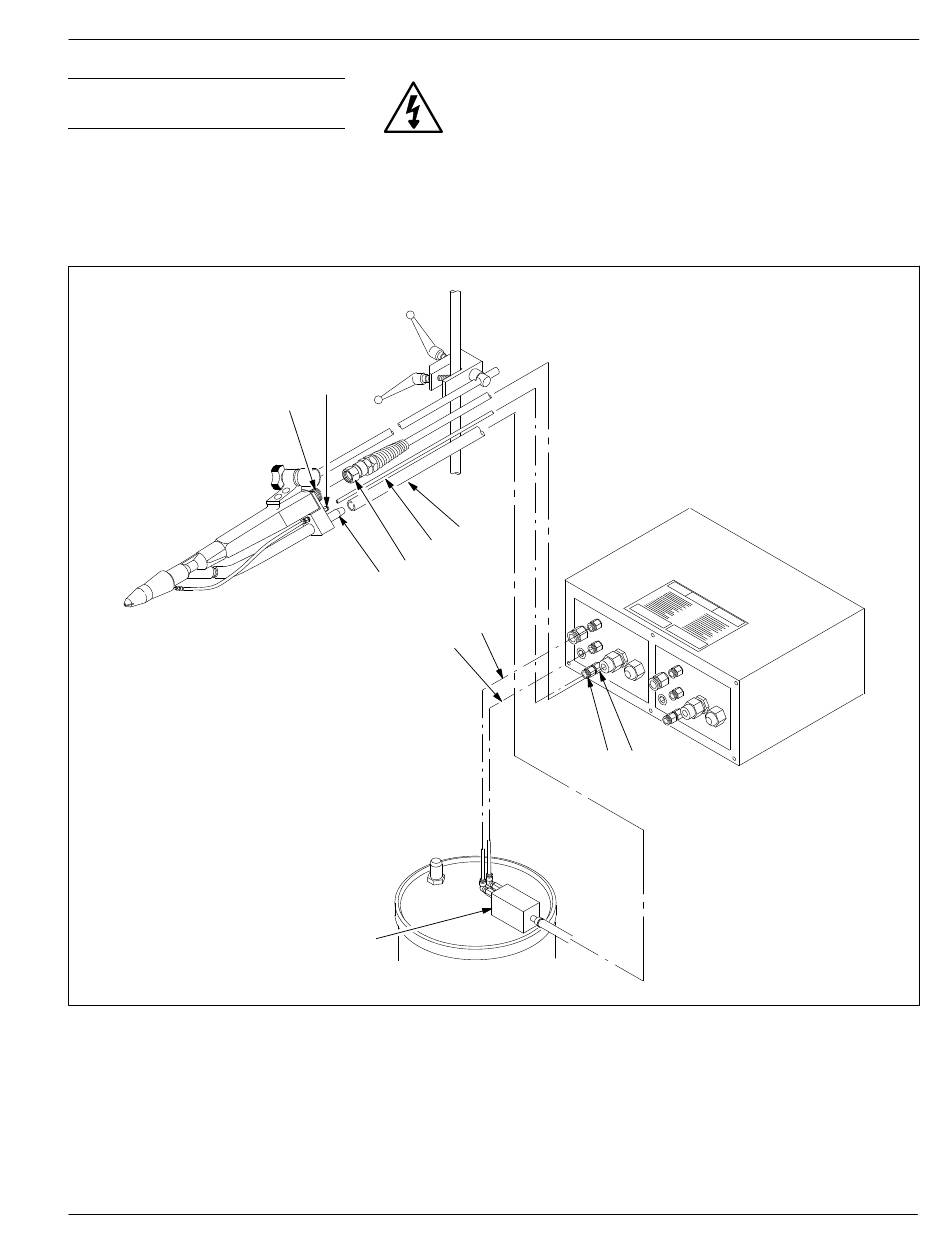

Fig. 3‐2 Installation du pistolet — Tuyau d'alimentation, câble et tuyau d'air
1. Prise du câble
2. Raccord
3. Raccord du tuyau d'alimentation
4. Câble du pistolet
E 1995 Nordson Corporation
Tous droits réservés
ATTENTION : Tous les équipements conducteurs se trouvant
dans la zone de poudrage doivent être mis à la terre. Les
équipements qui ne sont pas mis à la terre ou qui le sont mal
peuvent emmagasiner une charge électrostatique susceptible
de causer un choc grave ou un arc et de provoquer un incendie
ou une explosion.
6. Relier tous les équipements conducteurs à la terre.
2
1
5
4
3
7
11
5. Tuyau d'air (pistolet)
6. Tuyau d'alimentation
7. Tuyau d'air (atomisation)
8. Tuyau d'air (débit)
Edition 10/95
6
8
9 10
292 922C
Installation
9. Raccord tubulaire 6 mm
10. Limiteur
11. Pompe à poudre
3‐3
