3‐6
Installation
Pistolets sans air
4

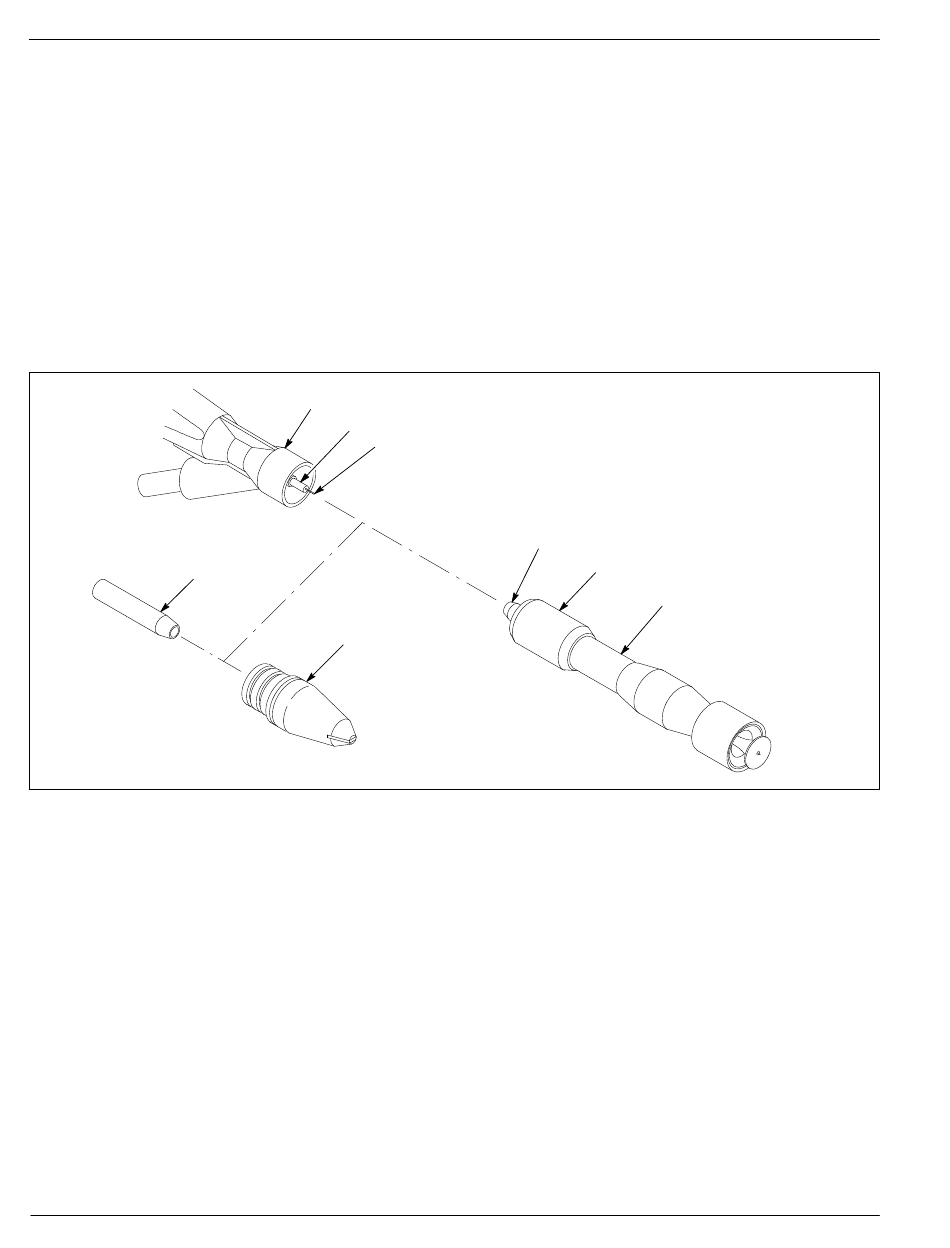

Fig. 3‐5
Installation de lances prolongatrices sur les pistolets sans air
1. Corps d'entrée de la poudre
2. Résistance
3. Electrode
Manuel 31‐28
1. Se reporter à la figure 3‐5. Retirer la buse à jet plat (5) du corps
d'entrée de la poudre (1).
2. Retirer le manchon d'usure (4) de la résistance (2).
3. Installer la lance prolongatrice (6) au bout du corps d'entrée de la
poudre en guidant la résistance dans le manchon de contact de la
lance (8). Veiller à ne pas endommager l'électrode (3).
4. Glisser le support (7) sur l'extrémité du corps d'entrée de la poudre.
5. Si on veut, on peut retirer le manchon de réglage du profil, le
déflecteur et la buse (10, 9 et 8, Figure 3‐6) de la lance prolongatrice
et les remplacer par une buse à jet plat (5).
1
2
3
5
4. Manchon d'usure
5. Buse à jet plat
6. Lance prolongatrice
292 922C
Edition 10/95
8
7
6
7. Support
8. Manchon de contact
3126006A
E 1995 Nordson Corporation
Tous droits réservés
