Le système antichute est conçu conformément aux normes
EN 353-1:2018. Les lignes de vie verticales FABA™ sont
conformes aux normes DIN 18799-2 et
EN ISO 14122-4.
Généralités
La structure portante (par ex. support métallique, béton ou
brique etc.) sur laquelle sera adaptée l'installation FABA™ doit
avoir une résistance suffisante. Celle-ci doit être vérifiée par
un expert avant la mise en place.
Il est impératif de respecter les mesures de prévention contre
les risques d'accidents pendant la phase de montage.

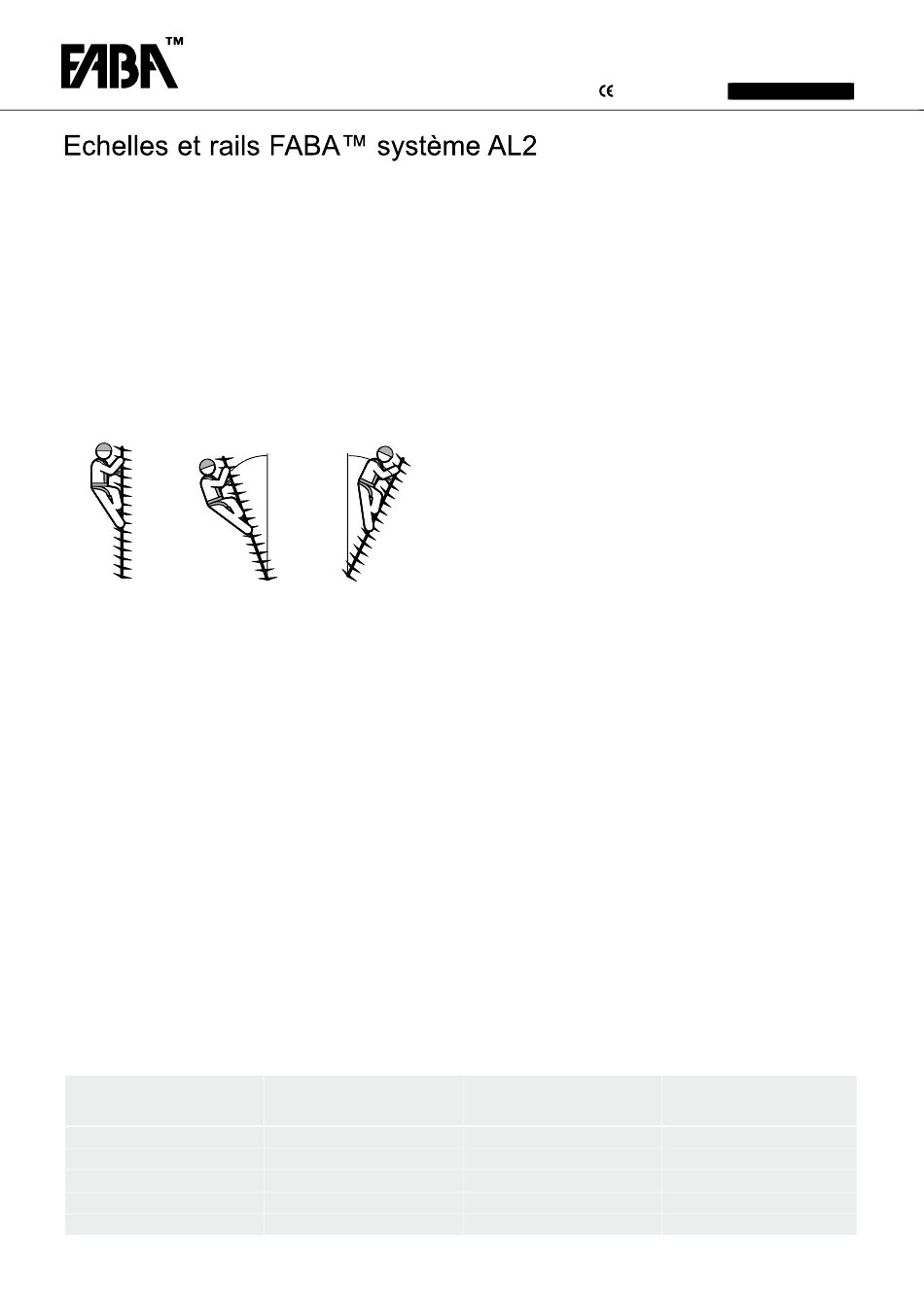

Max. -20°
Installation
Les composants sont fournis prêts à être installés. Les fixa-
tions comme les éclissages sont livrés boulonnerie comprise,
suivant les composants, voir déjà prémontés de manière pro-
visoire.
D'une manière générale les kits de boulonnerie et visseries
sont autosécurisants et dimensionnés de façon à empêcher
un desserrage de l'assemblage sur toute structure statique /
non dynamique.
Suivant les composants sont utilisées les sécurisations de
types suivants :
• Assemblages vissés avec écrous autofreinés
ISO 10511.
• Assemblages vissés avec rondelles frein/bondée.
• Assemblages vissés avec contre-écrous.
• Assemblages vissés avec sécurisation chimique / plastique
(réutilisable jusqu'à 3 fois)
Les couples de serrage doivent être réalisés en respectant les valeurs du tableau ci-dessous:
Diamètre de fi letage
M8
M10
M12
M16
M20
2
NOTICE D'INSTALLATION
Max. +35°
Vissage / matériau
A2-70 / A4-70 / 8.8 tZn
A2-70 / A4-70 / 8.8 tZn
A2-70 / A4-70 / 8.8 tZn
A2-70 / A4-70 / 8.8 tZn
A2-70 / A4-70 / 8.8 tZn
0158
La mise en place sur édifice sera réalisée logiquement de
bas en haut. Pour la configuration des alésages de fixa-
tion, s'assurer que l'écart vertical soit toujours un multiple
de 280 mm. Visser les fixations au dos des rails. Pendant
le montage, veiller à ce que les trous de l'échelle soient ali-
gnés les uns sur les autres. L'installateur définira suivant sa
préférence la chronologie de la mise en œuvre.
Pour la réalisation d'ancrages de fixation sur base de che-
villes, il est obligatoire de respecter les prescriptions du
fabricant.
Pour le montage des échelles ou des rails, respecter les
conditions ambiantes (par ex. environnements agressifs). Ils
ne doivent pas être montés en atmosphères explosibles. En
raison du risque de fissuration visible par corrosion, il
convient d'éviter d'installer les échelles et les rails dans un
milieu hautement corrosif (par ex. au-dessus d'une piscine),
à moins que des mesures de contrôle particulières aient été
prises ou la compatibilité prouvée.
Ajustage sur site (voir aussi page 12) :
Si un usinage ou une coupe de rail / échelle sur place est
nécessaire, les flans de coupe doivent être ébavurés.
Dimensions d'entrefer (tolérance de 0 à +2 mm) :
Les rails, comme les échelles en aluminium, ayant un coef-
ficient de dilatation pratiquement 2x supérieur à celui de
supports acier ou béton. Il est donc très important durant la
mise en place de respecter les entrefers au niveau des
éclissages en fonction de la température ambiante :
Tempér. ambiante -10° C :
Tempér. ambiante
0° C :
Tempér. ambiante +10° C :
Tempér. ambiante +20° C :
APRES LA MISE EN PLACE, contrôler que toutes les
vis/boulons soient bien serrés. S'assurer que toutes les
extrémités de rails/échelles ouverts soient bien sécuri-
sés par un blocage de fin de course (ouvrable ou fixe
suivant le cas).
L'ensemble de l'installation est à parcourir avec le cou-
lisseau antichute FABA™ (AL-R ou AL-D). Vérifier le bon
fonctionnement de tous les composants mécaniques
mobiles comme par exemple, blocage mobile, aiguillage,
palier escamotable, etc., équipant l'installation.
Couple de serrage
Pièces superposées
18 Nm
35 Nm
60 Nm
120 Nm
240 Nm
A N T I C H U T E
SYSTEME AL2
SYSTEME AL2
Entrefer env. 3,5mm
Entrefer env. 3,0mm
Entrefer env. 2,5mm
Entrefer env. 1,5mm
Couple de serrage
Pièces non superposées (par
ex. colliers)
12 Nm
23 Nm
40 Nm
80 Nm
158 Nm
