42

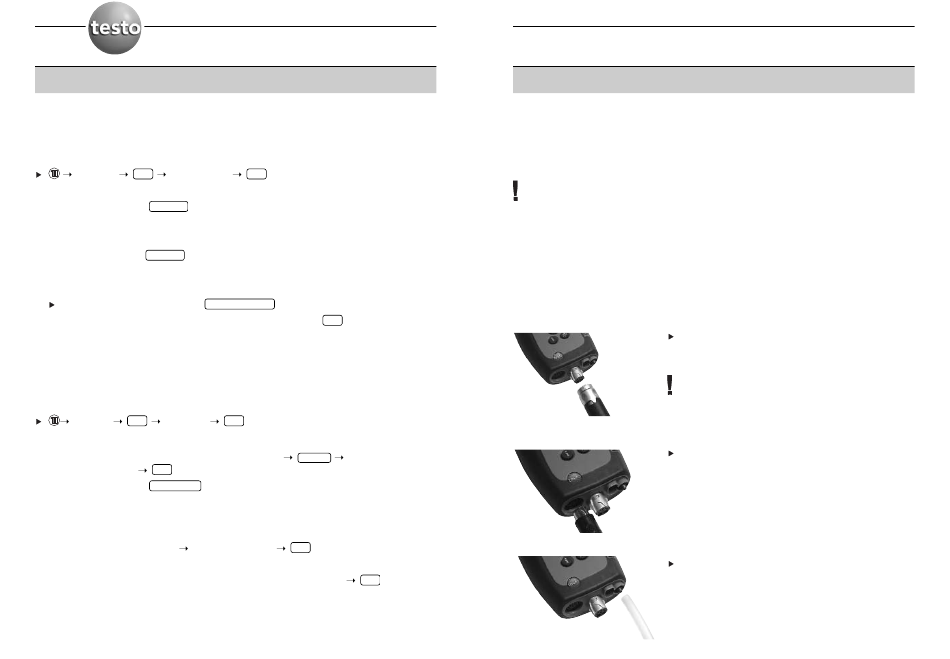

G.2.8 O2 dans une ventouse (O2 ventouse)
Une sonde spécifique pour ventouse O2 doit être raccordée (réf 0632 1260).
Appelez la fonction :
OK
Mesures
O2 Ventouse
Réalisez la mesure :
1 Démarrez la mesure :
.
Départ
- Eventuellement : Mise à zéro du gaz (30 s).
- La valeur de mesure est affichée.
2 Terminez la mesure :
.
Arrêt
- La valeur de mesure est conservée.
Option : :
Imprimez la valeur de mesure :
3 Enregistrez la valeur de mesure Combustion dans le menu :
- Le menu Mesures s'ouvre.
G.2.9 Débit de gaz
(pour calcul de la puissance)
La fonction débit d d e g g az n'est disponible que si le combustible activé est un gaz.
Appelez la fonction :
Débit gaz
OK
Mesures
Réalisez la mesure
1 Saisissez la durée de la mesure :
(18 sec à 180 sec.)
OK
(180 sec sont idéales pour une plus grande précision).
2 Démarrez la mesure :
Départ
- La durée de mesure en place s'affiche.
- Les dernières 5 s sont annoncées par un bref son bip, la fin de la durée de mesure
est annoncée par un son prolongé.
3 Saisissez le débit:
gaz
Saisissez la valeur
Débit
- La puissance calculée du brûleur est affichée.
4 Enregistrez les valeurs dans le menu Combustion : Validez entrée
- Le menu Mesures s'ouvre.
.
OK
.
Impr.
.
OK
.
OK
Saisissez la valeur
Modif
Durée de mesure
.
.
OK
OK
E.2 Capteurs / Sondes
E.2.1 Raccordement des capteurs / sondes
Connecteur d d e l l a s s onde : :
La reconnaissance de la sonde au niveau du connecteur du capteur est réalisée lors
de l'allumage : raccordez toujours les capteurs nécessaires avant l'allumage de l'ap-
pareil ou éteignez et allumez à nouveau l'appareil après chaque changement de cap-
teur, afin d'utiliser les caractéristiques correctes du capteur.
Connecteur d d e l l a s s onde d d e p p rélèvement
La reconnaissance de la sonde/du capteur au niveau du connecteur de la sonde de
prélèvement est permanente. Le changement de sonde/de capteur est également
possible appareil allumé.
Raccordement d d e l l a s s onde d d e p p rélèvement/d'adaptateurs d d e p p ression d d e g g az/ d d e s s on-
des d d e t t empérature
Raccordement d d 'autres s s ondes
Raccordement d d 'un t t uyau p p our m m esure d d e p p ression
.
Raccordez la prise de connexion de la sonde et
verrouillez par une légère rotation dans le sens des
aiguilles d'une montre (Verrouillage baïonnette).
Au maximum, une rallonge de tuyauterie peut être
intercalée entre l'appareil de mesure et la sonde
de prélèvement.
Raccordez la prise de connexion de la sonde au
connecteur de l'appareil.
Raccordez le tuyau silicone sur le raccord de pres-
sion (fonction P).
19
