3.3.8 Système d'entraînement mécanique
Le vélo électrique est entraîné comme un vélo
classique par la force musculaire.
La force appliquée dans le sens de la marche par
un appui sur la pédale entraîne la roue dentée
avant. La chaîne ou courroie transmet la force à la
roue dentée arrière puis à la roue arrière.
2
3

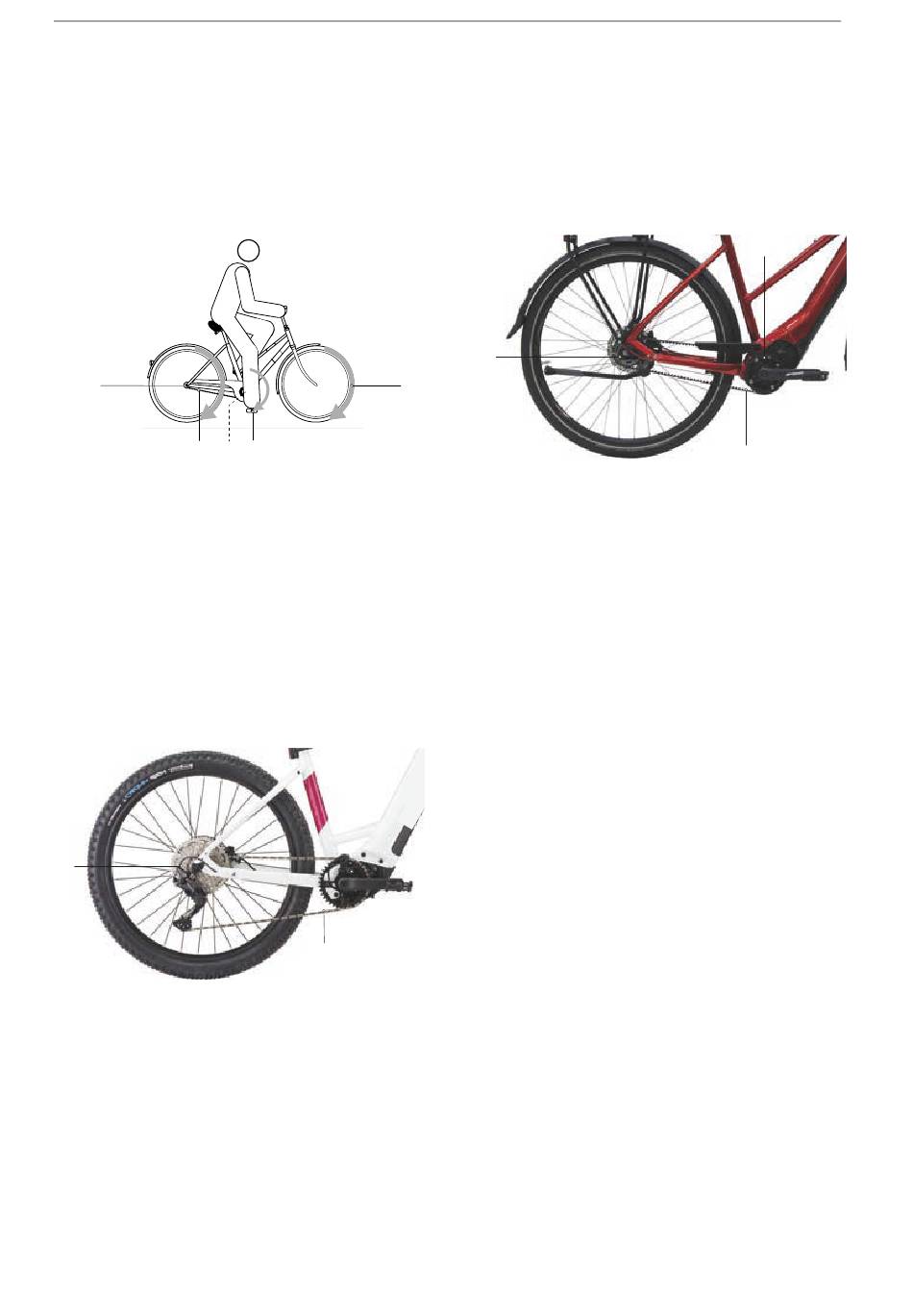

Illustration 31 : Schéma du système d'entraînement
mécanique
1 Sens de la marche
2 Chaîne ou courroie
3 Plateau ou poulie arrière
4 Plateau ou poulie avant
5 Pédale
Le vélo électrique est équipé d'un entraînement à
chaîne ou à courroie.
3.3.8.1 Structure de l'entraînement à chaîne
1
Illustration 32 : Schéma de l'entraînement à chaîne avec
dérailleur
1 Dérailleur arrière
2 Chaîne
MY23I0a - 54_1.0_14.09.2022
4 5
2
L'entraînement à chaîne est compatible avec un
• frein à rétropédalage,
• moyeu à vitesses intégrées ou
• dérailleur.
3.3.8.2 Structure de l'entraînement à courroie
2
1
Illustration 33 : Schéma de l'entraînement à courroie
1 Poulie avant
2 Poulie arrière
3 Courroie
L'entraînement à courroie est compatible avec
• frein à rétropédalage et
• moyeu à vitesses intégrées.
L'entraînement à courroie n'est pas compatible
avec un dérailleur.
Description
1
3
