1.3 Structure du pupitre opérateur TP 177micro
Vues du pupitre opérateur
Figure 1-3
①
②
③
④
Figure 1-4
1.4

Accessoires

Accessoires fournis
Dans les accessoires fournis, vous trouverez :
● un bornier pour l'alimentation,
● Quatre cales de tension destinées au montage d'un TP 177micro
● Deux cales de tension destinées au montage d'un OP 73micro
D'autres documents peuvent être joints aux accessoires fournis.
OP 73micro, TP 177micro (WinCC flexible)
Instructions de service, 09/2007, 6AV6691-1DF01-0AC0

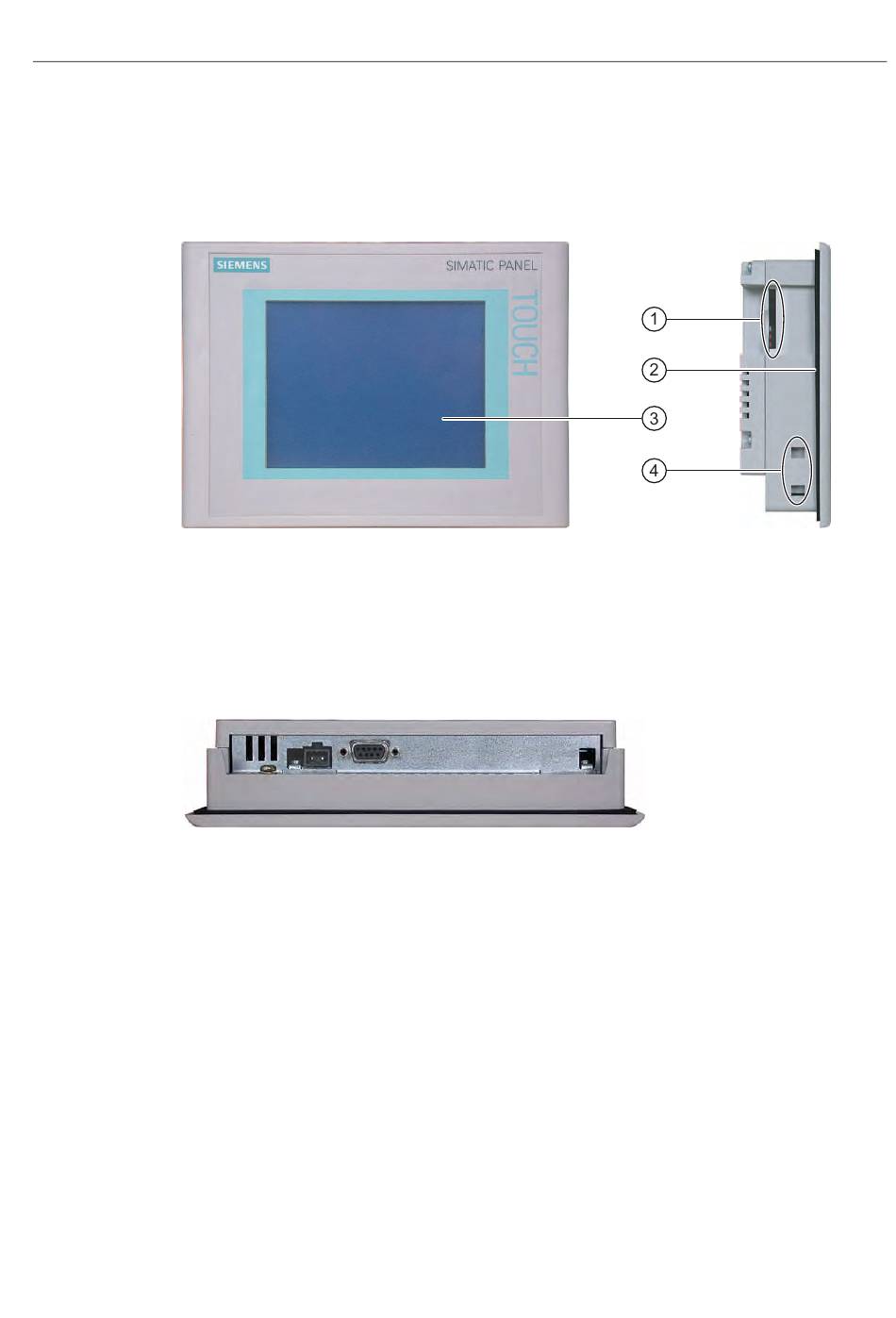

Vue de face et vue de profil
Ouverture imposée par la conception – n'est pas un emplacement pour carte mémoire
Joint de montage
Ecran tactile
Echancrure pour bride de fixation
Vue du dessous
1.3 Structure du pupitre opérateur TP 177micro
Vue d'ensemble
13
