11.3.3

RS 485 (IF 1B) sur TP 177micro

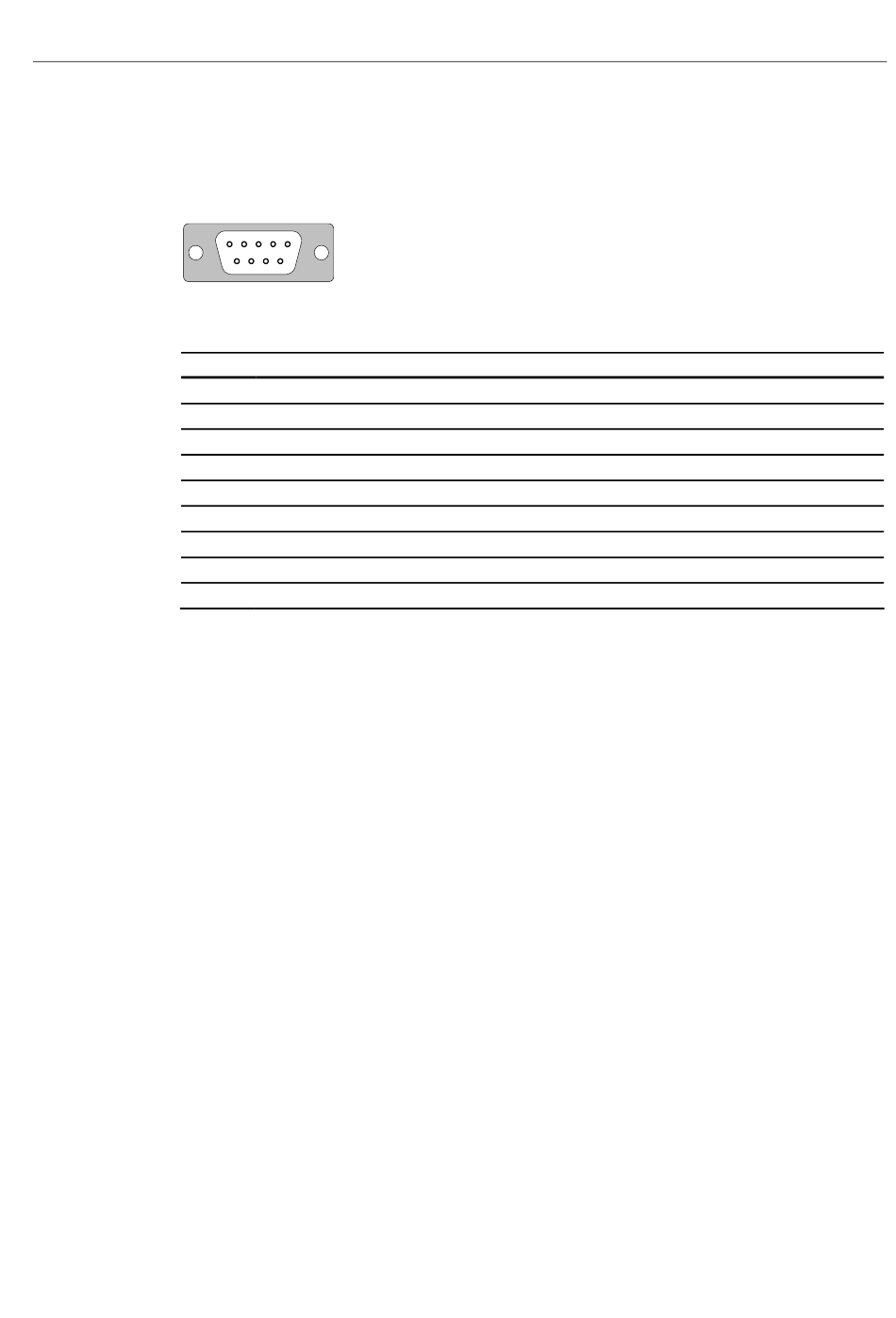

Connecteur femelle Sub D, 9 contacts, avec verrouillage par vis
Figure 11-5
Broche
OP 73micro, TP 177micro (WinCC flexible)
Instructions de service, 09/2007, 6AV6691-1DF01-0AC0
5 1
9 6
Brochage de l'interface RS 485
Brochage
1 n. c.
2 Masse (GND) 24 V
3 Ligne de données B (+)
4 RTS
5 Masse (GND) 5 V
6 +5 V CC
7 +24 V CC, out (100 mA max.)
8 Ligne de données A (–)
9 n. c.
Spécifications techniques
