4.4 Communication avec S7-200
4.4.2.1
Configurer les paramètres de protocole
Paramètres à définir
Dans WinCC flexible, un double clic dans la fenêtre de projet du pupitre opérateur sur
"Communication ▶ Liaisons" permet de définir les paramètres. Choisissez la valeur
"SIMATIC S7-200" dans la zone de travail de la colonne "Pilote de communication". Les
valeurs par défaut des paramètres du protocole sont inscrites automatiquement dans la
fenêtre des propriétés. Vous pouvez maintenant adapter les paramètres du protocole à votre
configuration :

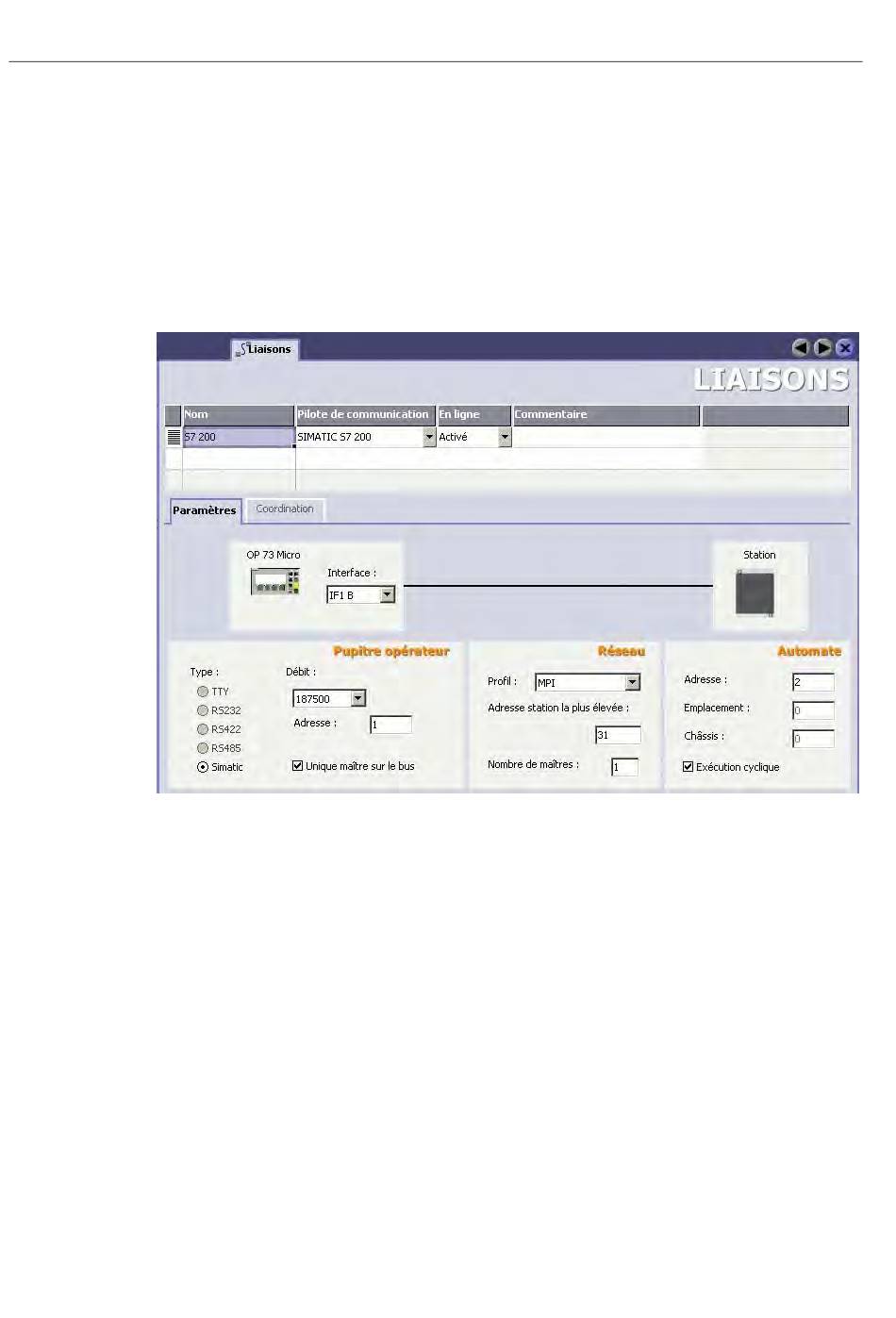

Figure 4-23
Paramètres spécifiques au pupitre
Dans "Pupitre opérateur", vous définissez les paramètres du pupitre opérateur en réseau. Le
paramètre s'applique à tous les partenaires de la communication.
● "Interface"
● "Vitesse de transmission"
60
Etablir la liaison avec le S7-200
Sélectionnez l'interface IF1 B.
Ce champ permet de définir la vitesse de transmission des données dans le réseau. Le
pupitre opérateur le plus lent du réseau détermine la vitesse de transmission. Les
vitesses de transmission possibles pour les pupitres opérateurs OP 73micro et
TP 177micro sont les suivantes.
– 9,6 kbauds
– 19,2 kbauds
– 187,5 kbauds
Le paramètre défini doit être le même dans l'ensemble du réseau.
OP 73micro, TP 177micro (WinCC flexible)
Instructions de service, 09/2007, 6AV6691-1DF01-0AC0
