2 FONCTIONNEMENT

2.1 Mise en service

Mettre sous tension le débitmètre, et si le transmetteur est
équipé d'un affichage, le débit apparaît sur la ligne inférieure
ainsi qu'indiqué par l'illustration ci-dessous.
Lorsque l'opérateur applique la clé magnétique sur l'icône
gauche sur la face avant du transmetteur, les informations
suivantes
apparaissent
supérieure de l'affichage :
%
(% débit échelle)
>
(Total écoulement direct)
<
(Total écoulement inverse)
*
(Total débit net)
Alm
(Alarmes actives)
Vel
(Vitesse d'écoulement en m/s ou pieds/s)
En présence de plusieurs alarmes actives simultanément,
celles-ci sont affichées l'une après l'autre.
En règle générale, la deuxième ligne de l'affichage indique le
débit dans l'unité choisie, mais indique également la présence
d'une alarme (Alm) sur déclenchement d'une alarme (voir le
Fascicule 5, Recherche de pannes).
L'application de la clé magnétique sur l'icône droite en face
avant a pour effet de remettre à zéro le totalisateur si cette
fonction est activée (voir le paragraphe 3.7, Paramètre 73).
Pour accéder aux informations ci-dessus en présence d'un
transmetteur dépourvu d'affichage, procéder ainsi qu'indiqué
dans la suite du présent fascicule.
2
successivement
sur
la
>43567 Ltr
12.328Ltr/s

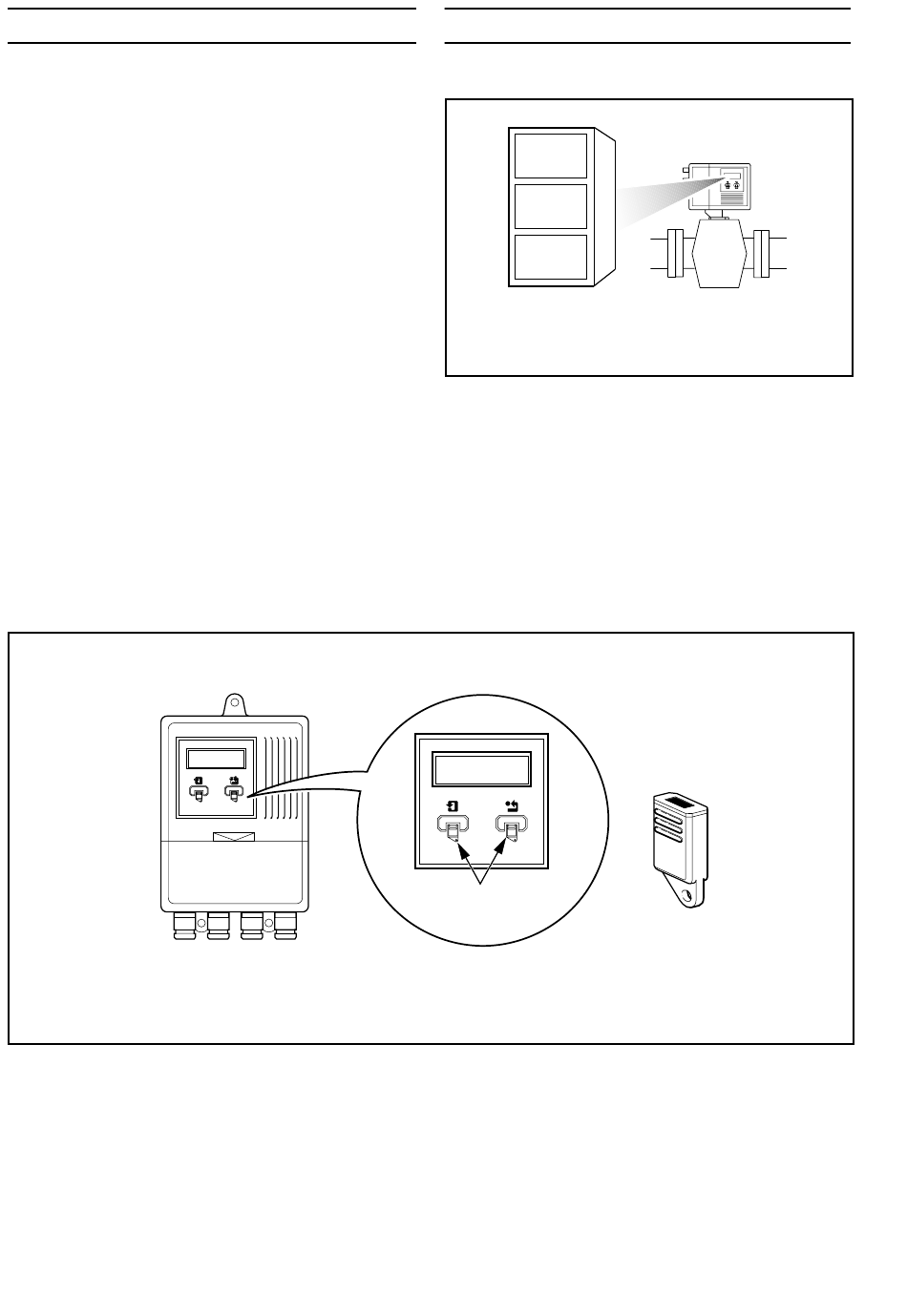

Fig. 2.1 Emplacement des commandes

3 CONFIGURATION LOGICIELLE

3.1 Principe de l'armoire à tiroirs
1
Lect
ligne
2
Affi
3
Acces
Fig. 3.1 Principe de l'armoire à tiroirs
L'accès au menu principal revient à ouvrir les tiroirs d'une
armoire de classement, chaque tiroir représentant une entrée
principale de ce menu.
Les entrées 1 à 3 du menu principal sont généralement
accessibles ; les autres entrées sont protégées par un mot de
passe.
Les dossiers présents dans les tiroirs de l'armoire
représentent les groupes de paramètres fournis par le
transmetteur qui peuvent, en cas de besoin, être visualisés ou
modifiés ainsi qu'illustré dans le présent fascicule.
>43567 Ltr
12.328Ltr/s
Icônes activées par la
Icons where Magnet
clé magnétique
is Applied
Affichage local
Transmitter Local
Display Area
sur transmetteur
Magnetic
Clé magnétique
Wand
