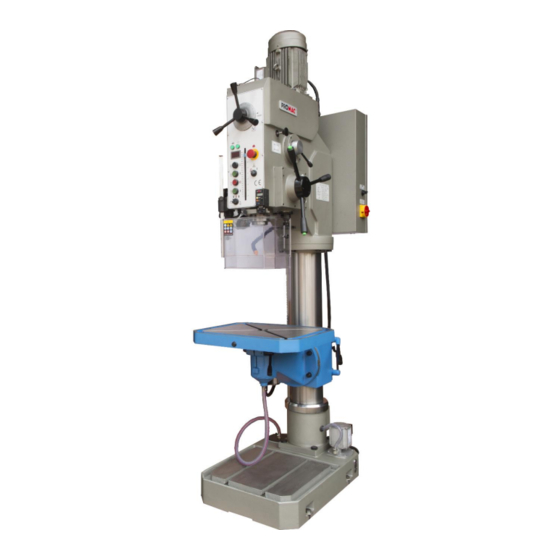

Manuels Connexes pour Promac JDT-4024
Sommaire des Matières pour Promac JDT-4024
- Page 1 05-2019 JDT-4024 Drill Press Bohrmaschine Perceuse Industrielle France TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
- Page 2 CE-Conformity Declara on CE-Konformitätserklärung Déclara on de Conformité CE Product / Produkt / Produit: JDT-4024 Drill Press / Bohrmaschine / Perceuse industrielle Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regula Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Page 3: Table Des Matières
Total Manuel Utilisateur page Sommaire 1. Utilisation et caractéristiques principales de la machine 2. Spécifications machine 3. Brève description du système d’entraînement et de sa structure 4. Système électrique 5. Système de lubrification et de refroidissement 6. Levage et installation 7. - Page 4 Total Manuel Utilisateur page Cher Client, Merci d’avoir choisi notre produit. Veuillez nous indiquer le modèle de votre machine, le n° de série, ainsi que le nom, l’adresse de votre société et le mode de correspondance afin de vous assurer le meilleur service. Remarque importante : Veuillez contacter immédiatement votre revendeur pour le cas où...
-
Page 5: Utilisation Et Caractéristiques Principales De La Machine
Total Manuel Utilisateur page Utilisation et caractéristiques principales de la machine : Les Perceuses Verticales Industrielles de la série JDT sont de nouveaux produits conçus et développés par nos soins, et sont le fruit de longues années d’expérience dans ce domaine. Il s’agit d’une machine multifonction universelle, utilisable sur des pièces de petites et moyennes dimensions en perçage, lamage, alésage, taraudage, fraisage de rainures, fraisage angulaire, etc. -
Page 6: Spécifications Machine
Total Manuel Utilisateur page 2. Spécifications machine : 2.1 Principales données techniques N° Description Unité Valeurs Dia. maxi. de perçage (acier) Dia. maxi. de taraudage (acier) Col de cygne Distance maxi. entre la broche et la surface de la table de travail (automatique) 1175 Distance maxi. -
Page 7: Brève Description Du Système D'entraînement Et De Sa Structure
Total Manuel Utilisateur page 2.2 Pour la présentation de la machine et de ses principales caractéristiques, voir Schéma 1. 3. Brève description du système d’entraînement et de sa structure : La machine se compose d’un carter principal, d’une colonne, d’un socle machine, d’une table de travail avec support, d’une armoire électrique, d’un système de refroidissement et d’accessoires machine, soit sept composants au total. - Page 8 Total 26 Manuel Utilisateur page Schéma 1 – Présentation générale de la machine electric box transmission case carter principal r/min column mm/r bracket seat Wa rn in g Please p ut oil when t he machin e is stopp ed. The oil leve r shall not exc eed t he r e d d ot f or c e nt e rl i n e of t h e oi l w i n d o w .
- Page 9 Total 26 Manuel Utilisateur page 6 Schéma 2 Représentation de la transmission...
- Page 10 Total 26 Manuel Utilisateur page 7 Liste des pignons, vis sans fin, arbre à vis sans fin et crémaillère Tableau（1） N° repère sur le plan 11016/ 12013/ 12011/ 12012/ 32004/ 310013/ 32003/ 32030/ 32041/ N° Plan de détail ZY5050 ZY5050 ZY5050 ZY5050 ZY5040...
- Page 11 Total 26 Manuel Utilisateur page 8 4.1 Liste des pignons, vis sans fin, arbre à vis sans fin et crémaillère Tableau（1） N° repère sur le plan 32052/ 32002/ 32003/ZY5 32001/ 32009/ZY5 32005/ZY5 32006/ZY5 32002/ZY5 32001/ZY5 N° Plan de détail ZY5050 040A-2 040A-2 040A-2...
- Page 12 Total 26 Manuel Utilisateur page 9 Schéma 3 Roulements...
- Page 13 Total Manuel Utilisateur page Tableau des roulements Tableau (2) N° Modèle Désignation Spécification Qté. Précision GB276;7000102 Roulement à billes à gorge profonde 15×32×8 GB301;8104 Palier de butée à billes plat 20×35×10 GB276;104 Roulement à billes à gorge 20×42×12 profonde GB276;1180909K Roulement à...
-
Page 14: Système Électrique
Total Manuel Utilisateur page 4. Système électrique 4.1 Brève descripttion La machine avec une seule puce avancée de fabrication étrangère et un élément électrique de qualité supérieure est contrôlée par un système électrique, le système logiciel ne réalise pas seulement toutes sortes de commandes de mouvement, mais il a également de nombreuses fonctions de protection avec caténation. -
Page 15: Schéma 4 - Représentation De La Partie Électrique
Total 26 Manuel Utilisateur page 12 Moteur broche M1 Interr. fin de course SQ2 Cadran numérique Bouton de poignée SB4 Panneau commande Coffret électrique mm/r Interr.fin de course Bouton pompe SX2 Interr.fin de course Interr. principal QS1 Bouton de poignée SB4 Témoin EL1 Bouton de poignée SB4 Interr.fin de course... -
Page 16: Arrêt D'urgence
Total Manuel Utilisateur page 4.5 Arrêt d’urgence Si un arrêt d'urgence est nécessaire pendant le fonctionnement, appuyer sur le bouton coup de poing SB1, la machine s’arrêtera alors complètement. Une fois le problème résolu, déverrouiller le bouton poussoir et redémarrer la machine. 4.6 Pompe de refroidissement En tournant l'interrupteur de la pompe de refroidissement vers la droite, la pompe du liquide de refroidissement se déplace et fonctionne en même temps que la broche. - Page 17 Total Manuel Utilisateur page Alimentation Interr. Moteur broche Moteur pompe Moteur relevage Commande totale total 3φ AC400V 50Hz 1.5mm 1.5mm 1.5mm advise 25A (3A) (3A) U2 V2 W2 U5 V5 W5 U7 V7 W7 KM9 KM10 brake speed 2U4 2V4 2W4 1U4 1V4 1W4 1.5mm 0.75mm...
- Page 18 Total Manuel Utilisateur page Relevage table Commande PLC AC24V U1(WJ1-10/12F) SX3-1 SX3-2 COM COM1 COM2 Q12 NC NC KM10 QL1 FU23(3A) KM9 62 KM1063 R1 HL2 clutch KM10 coolant turn turn stop right left brake of brake of turn right turn left Low-speed High-speed pump light light...
- Page 19 Total Manuel Utilisateur page Liste des composants électriques : Tableau (3) Désignation Spécification Qté. Remarque Code des éléments Disjoncteur GV2-ME10 Disjoncteur GV2-ME03 Disjoncteur GV2-ME06 Interrupteur d'instruction JCH13-20 SX1,2 Sélecteur C2SS2-10B-10 CE4T-10R-02 Bouton d'arrêt d'urgence SB2,5 Bouton poussoir GQ22-11E/G/24V/S Bouton poussoir GQ22-11E/W/24V/S Bouton poussoir GQ22-11E/R/24V/S...
-
Page 20: Système De Lubrification Et De Refroidissement
Total Manuel Utilisateur page 5. Système de lubrification et de refroidissement 5.1 Système de lubrification Les pièces et les roulements à l'intérieur du carter principal sont tous lubrifiés automatiquement. Le niveau d'huile doit être légèrement plus haut que la ligne centrale du voyant d'huile lorsque vous remplissez d'huile de lubrification. - Page 21 Total 26 Manuel Utilisateur page 18 Schéma 6 Illustration de la lubrification Zones à lubrifier N° de Désignation Type de lubrifiant Fréquence de repère de lubrification lubrification Graisser une fois tous les Bain d’huile du carter 3 mois principal Surface de la douille de Huiler une fois par équipe Huile pour machines broche principale...
- Page 22 Total 26 Manuel Utilisateur page 19 mm /r Warni ng Ple as e p ut oil w he n th e mac hi ne is s top pe d. The oil leve r s hall not exce ed t he re d dot for cent erli ne of th e oil w in d ow .
-
Page 23: Préparation Avant La Mise En Marche De La Machine
Total Manuel Utilisateur page Lorsque la base du scellement est complètement sèche, la machine peut être déposée sur le patin réglable. Le béton peut être coulé lorsque les boulons filetés sont placés. Fixer les boulons après que le béton soit complètement sec. Lors de la mise à niveau de la machine, la tolérance requise ne doit pas être supérieure à... -
Page 24: Schéma 8 Représentation De L'installation Machine
Total 26 Manuel Utilisateur page 21 mm/r Warning Pleas e put oil w hen the machine is s topped. The oil lever s hall not exceed the red dot for centerline of the oil w indow . O therw is e the oil w ould be overflow ing from horizontal s haft! -
Page 25: Modification De La Vitesse Et De L'avance De La Broche
Total Manuel Utilisateur page Dans le cas d’un serrage trop fort entre la queue de l'outil et le cône de la broche ne permettant pas à l’outil de tomber après plusieurs essais, vous devrez utiliser la méthode normale en utilisant un chasse-cône pour démonter l'outil de coupe. En cas d'utilisation d'une fraise, veillez à... -
Page 26: Contrôle De La Profondeur De Coupe
Total Manuel Utilisateur page Micro avance manuelle : La micro avance de la broche se fait en deux étapes. Mettez d'abord le levier d'avance (5) en position "ralenti". Ensuite, appuyez sur le bouton (SB4), puis poussez la manivelle d’avance micrométrique (3) vers le haut, et assurez-vous que l'embrayage est engagé, le volant de micro avance peut alors être tourné... -
Page 27: Réglage De La Position De La Table De Travail
Total Manuel Utilisateur page 7.9 Réglage de la position de la table de travail Symbolise l’usage multiple et aisé de la machine et reflète l’aspect multifonctionnel de la table de travail. Outre des fonctions normales de montée et de descente manuelle et automatique, elle peut également être tournée autour de la colonne et inclinée en position horizontale à... -
Page 28: Utilisation Et Maintenance De La Machine
Total Manuel Utilisateur page 9 Utilisation et maintenance de la machine 9.1 Avant d'utiliser la machine, lisez attentivement le Manuel Utilisateur, veillez à bien assimiler la structure de la machine et ses performances, et familiarisez-vous avec les emplacements de tous les leviers et boutons. 9.2 La lubrification de la machine est très importante. - Page 29 Total Manuel Utilisateur page 9.10 Ne pas trop tirer sur le fourreau de la broche, une hauteur adaptée de la table de travail est plutôt conseillée. Nettoyer le trou conique de la broche et la tige conique de l'outil avant le montage de l'outil.
-
Page 30: Certificat De Contrôle
Perceuse Verticale Modèle ：JDT-4024 Certificat de Contrôle Diamètre de perçage maxi. : 40mm Numéro de série :... - Page 31 Nous certifions que la machine a fait l’objet d’une inspection et que tous les éléments de la machine sont conformes à la norme Q/320684FNC01-2006. La livraison est autorisée. Directeur de la Société : Date : Directeur du service Contrôle Qualité : Date :...
- Page 32 Total 3 Certificat de Contrôle Page 1 Rapport de Contrôle sur la Précision Test de précision géométrique : Précision Schéma succinct N° Mesurée Contrôle Admissible (mm) 0.06 testé sur toute la surface (plate ou concave) Parallélisme de la surface du socle 0.04 testé...
- Page 33 Total 3 Certificat de Contrôle Page 2 Rapport de Contrôle sur la Précision Test de précision géométrique : Précision Schéma succinct N° Contrôle Mesurée Admissible (mm) Concentricité de l’axe d’alésage de broche L=300 a ） près de la a ） 0.02 surface de la b ）...
-
Page 34: Précision De Travail
Total 3 Certificat de Contrôle Page 3 Rapport de Contrôle sur la Précision Test de précision géométrique : Précision Schéma succinct N° Contrôle Mesurée Admissible (mm) Perpendicularité du mouvement vertical de la a.0.1/300 douille de （ a≤90° ） broche par b.0.1/300 rapport à... -
Page 35: Liste De Colisage
Perceuse Verticale Modèle ：JDT-4024 Liste de Colisage Diamètre de Perçage maxi. : 40mm Numéro de série :... - Page 36 Total Liste de colisage page Dossier n° : 1/1 Dimensions ( L ×l × H): 110×67 ×225 cm Poids brut :730kg Poids net : 660kg N° Désignation Spécification et repères Qté Remarque Machine 1 pièce Mandrin de perçage avec 1-13: GB6087 1 pièce levier Adaptateur pour mandrin...
- Page 37 Perceuse Verticale Modèle ：JDT-4024 Pages Annexes au Manuel Utilisateur Diamètre de Perçage maxi. : 40mm Numéro de série :...
- Page 38 Page annexe au Manuel Utilisateur Vue explosée (1) – Structure des composants du carter principal...
- Page 39 Nomenclature pour PERCEUSE JDT-4024 Rep. Référence Description Dim. Qté. JDT4024-1-001 Vis moletée JDT4024-1-002 Bouton moleté JDT4024-1-003 Goupilles coniques 3x26 JDT4024-1-004-1 Vis calibrée JDT4024-1-004-2 Bague de retenue JDT4024-1-005 Ecrou calibré Support de vernier JDT4024-1-006 JDT4024-1-007 Vis à tête cylindrique fendue M3X6 JDT4024-1-008 Feuille d’indicateur graduée...
- Page 40 Nomenclature pour PERCEUSE JDT-4024 Rep. Référence Description Dim. Qté. JDT4024-1-036-1 Cadran indicateur JDT4024-1-036-2 Vis de blocage fendue avec pointe M5X12 conique JDT4024-1-036-3 Vis de positionnement JDT4024-1-036-4 Ressort de compression cyl. hélicoïdal JDT4024-1-036-5 Bille JDT4024-1-037-1 Vis de positionnement JDT4024-1-037-2 Bille JDT4024-1-037-3 Ressort de compression cyl.
- Page 41 Nomenclature pour PERCEUSE JDT-4024 Rep. Référence Description Dim. Qté. JDT4024-1-058-1 Goupille d’arrêt JDT4024-1-058-2 Ecrou hex. JDT4024-1-058-3 Rondelle plate JDT4024-1-058-4 Vis de blocage fendue à tenon M5X12 JDT4024-1-059-1 Support JDT4024-1-059-2 Ressort de compression cyl. hélicoïdal JDT4024-1-059-3 Vis à tête fraisée fendue...
- Page 42 Nomenclature pour PERCEUSE JDT-4024 Rep. Référence Description Dim. Qté. JDT4024-1-093-1 Pignon JDT4024-1-093-2 Clavette JDT4024-1-094-1 Pignon JDT4024-1-094-2 Bague de retenue JDT4024-1-095 Roulements à billes à gorge profonde JDT4024-1-096 Moteur JDT4024-1-097-1 Pignon moteur JDT4024-1-097-2 Bague de retenue JDT4024-1-098-1 Roulement JDT4024-1-098-2 Vis à tête ronde JDT4024-1-099 Pignon pompe à...
- Page 43 Nomenclature pour PERCEUSE JDT-4024 Rep. Référence Description Dim. Qté. 133 JDT4024-1-133 Ecrou rond M14X1.5 134 JDT4024-1-134 Rondelles à ergot pour écrou rond 135 JDT4024-1-135 Palier de butée à fond plat 136 JDT4024-1-136 Siège de palier 137 JDT4024-1-137 Joint torique 55X3.1...
- Page 44 Nomenclature pour PERCEUSE JDT-4024 Rep. Référence Description Dim. Qté. JDT4024-1-177 Bague de retenue JDT4024-1-178 Circlips int. JDT4024-1-179 Rondelle de réglage JDT4024-1-180 Roulements à billes à gorge profonde JDT4024-1-181 Rondelle de réglage JDT4024-1-182 Arbre JDT4024-1-183 Roulements à billes à gorge profonde...
- Page 45 Page 10 Page annexe au Manuel Utilisateur Vue explosée (2) – Structure des composants de la colonne et du support J .· 21"---- ,;::-,'---i/...
- Page 46 Nomenclature pour PERCEUSE JDT-4024 Rep. Référence Description Dim. Qté. JDT4024-2-01 Socle JDT4024-2-02 Couvercle JDT4024-2-03 Colonne JDT4024-2-04 Crémaillère JDT4024-2-05 Filtre à eau JDT4024-2-06 Plaque JDT4024-2-07 Vis à tête fraisée fendue M6X10 JDT4024-2-08 Raccord de tuyau JDT4024-2-09 Flexible 10 JDT4024-2-10 Raccord de tuyau...
- Page 47 Nomenclature pour PERCEUSE JDT-4024 Rep. Référence Description Dim. Qté. JDT4024-2-50 Vis à tête cyl. à 6 pans creux M12X30 10 JDT4024-2-51 Boulon à double extrémité JDT4024-2-52 Ecrou principal pour plaque de serrage JDT4024-2-53 Plaque de liaison pour support JDT4024-2-54 Levier...
-
Page 48: Environmental Protection
Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. - Page 49 Conditions (GTC) that are an integral part of the contract. These GTC may be viewed on the website of your dealer or sent to you upon request. Tool France PROMAC, JPW Industries-Europe reserves the right to make changes to the product and accessories at any time.
