Manuels Connexes pour Promac JDT-2512V
Sommaire des Matières pour Promac JDT-2512V

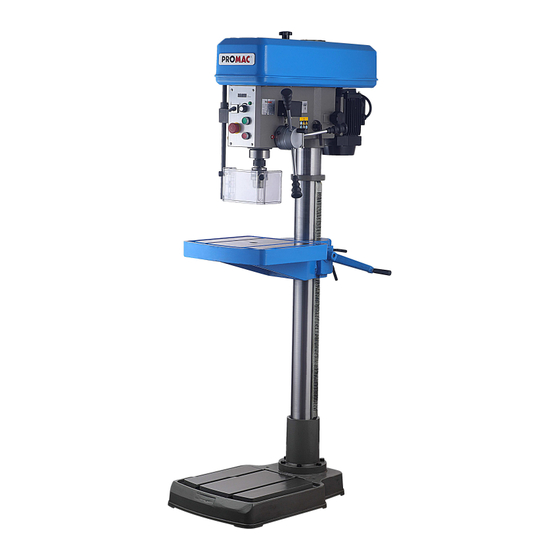

- Page 1 JDT-2512V Perceuse Taraudeuse Industrielle JDT-3216V Manuel d’Utilisation TOOL France SARL 9 rue des Pyrénées F-91090 LISSES France www.promac.fr M-50000985T_50000990T...
- Page 2 Déclaration de Conformité CE Product / Produkt / Produit : Drilling Tapping Machine Bohr- und Gewindebohrmaschine Perceuse Taraudeuse JDT-2512V / 3216V Brand / Marke / Marque : PROMAC Fabricant / Hersteller / Fabricant : TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Page 3: Déclaration De Conformité
Un grand merci pour la confiance que vous nous avez témoignée lors de l'achat de votre nouvelle machine PROMAC. Ce manuel a été préparé pour le propriétaire et les opérateurs de la Perceuse Taraudeuse industrielle JDT-2512V/JDT-3216V afin de promouvoir la sécurité lors de son installation, de son utilisation et de la maintenance. -
Page 4: Table Des Matières
Problème électrique ............................18 10.2 Résolution des problèmes ..........................19 11. Vue éclatée et nomenclature ............................20 11.1 Vue éclatée JDT-2512V et Nomenclature ...................... 20 11.2 Vue éclatée JDT-3216V et Nomenclature ...................... 24 11.3 JDT-2512V/3216V Nomenclature des ACCESSOIRES ..................28 12. -
Page 5: Consignes Générales De Sécurité Relatives Aux Machines
également la machine dangereuse. machine. Utilisées correctement, les machines 10. La machine doit être ancrée au sol. PROMAC sont parmi les meilleures en matière de 11. Sécuriser le travail. Utiliser des pinces ou un étau conception et de sécurité. Cependant, un mauvais pour maintenir la pièce, si possible. -
Page 6: Consignes De Sécurité Relatives Aux Perceuses
mettre la machine en marche. machine, mais aussi provoquer de graves blessures. 15. Utilisez le bon outil. Ne forcez pas sur un 4. Ne jamais éliminer les copeaux lorsque la machine est outil ou un accessoire pour exécuter une en marche. Le nettoyage complet doit être effectué tâche pour laquelle il n'a pas été... -
Page 7: Spécifications Générales
1. Spécifications générales JDT-2512V JDT-3216V Capacité de perçage Acier doux 25 mm 32 mm Capacité de perçage Acier doux Taille du mandrin B16 1-16 mm B16 1-16 mm Course de la broche 100 mm 135 mm Distance entre le mandrin et le... -
Page 8: Caractéristiques Et Terminologie Relatives À La Machine
Caractéristiques et terminologie relatives à la machine Couvercle de poulie Couvercle de poulie Moteur principal Moteur principal Panneau de commande Panneau de commande Protecteur Bouton de barre coulissante Bouton de barre coulissante Protecteur Leviers d’avance du fourreau Colonne Leviers d'avance du fourreau Colonne Table de travail Poignée de verrouillage... -
Page 9: Familiarisez-Vous Avec Votre Machine
Il donne plus de flexibilité pour l’usinage de pièces à des angles différents. Remarque : Seule la table de travail de la JDT-2512V a une fonction de basculement. Interrupteur de marche « ON » Interrupteur d'arrêt « OFF »... -
Page 10: Transport De La Machine
4. Transport de la machine La machine est livrée dans une caisse fermée. Pour le transport, utilisez un chariot élévateur ou un palan. Veillez à ce que la machine ne bascule pas ou ne tombe pas pendant le transport. Risque de basculement en cas de centre de gravité... -
Page 11: Positionnement De La Machine
Humidité relative ne dépassant pas 90%. 5.2. Positionnement de la machine I. La tête et la table de travail de la machine peuvent pivoter sur 360°, optez donc pour un emplacement ayant un encombrement suffisant et un plancher solide. II. Nettoyer toutes les surfaces protégées contre la rouille à... -
Page 12: Assemblage Des Pièces Détachées
5.4. Assemblage des pièces détachées 6.2. Indicateur de profondeur Fixez la poignée sur le vilebrequin requis, et utilisez une clé hexagonale pour serrer/desserrer l'écrou de blocage de la tête de la machine. 5.5. Raccordement électrique de la machine S'assurer que la tension de 400V est adaptée aux besoins de la machine avant de la brancher à... -
Page 13: En Mode Perçage
13. Démarrez le perçage à l'aide du levier d'avance du fourreau. En mode Taraudage Remarque : Seule la table de travail de la JDT-2512V a une fonction de basculement. Pour incliner la table, desserrez d'abord l'écrou pour ajuster la table à l'angle voulu, puis bloquez la table en position. -
Page 14: Réglage De La Hauteur De La Poupée
7.2. Réglage de la hauteur de la poupée tableau des vitesses. Poussez/tirez manuellement le moteur le long des tiges Remarque : Seule la JDT-2512V dispose du moteur puis visser les boulons (J) contre le support du d'une fonction de réglage de la hauteur de la moteur pour permettre à... -
Page 15: Montage Et Démontage De L'outil
3. Glissez le mandrin porte-foret et l'arbre 7.5. Montage et démontage de l'outil assemblés dans le cône de la broche, et tapez légèrement dessus avec un marteau en caoutchouc pour qu’ils s’emboîtent. 1. Nettoyez soigneusement le mandrin, l'arbre et le cône de la broche avant l'installation. 4. -
Page 16: Protection De La Broche
8. Précautions d'utilisation 7.6. Protection de la broche Les précautions d'utilisation et de sécurité qui suivent doivent être respectées afin d'éviter de blesser l'opérateur ou d'endommager la perceuse à colonne. 1. Assurez-vous que la tension d'alimentation est adaptée à la machine. Avant de brancher la fiche sur la prise de courant, il est nécessaire de vérifier les spécifications relatives à... -
Page 17: Maintenance
Entretien annuel Remplacez la courroie d'entraînement en Lubrification et maintenance courante utilisant : 440J pour la JDT-2512V, Appliquez de l'huile sur les éléments moteurs de la 530J pour la JDT-3216V. machine avant l'utilisation, et ajoutez du liquide de refroidissement pendant le fonctionnement Huiles pour liquide de refroidissement pour garantir la stabilité... -
Page 18: Résolution Des Problèmes
10. Résolution des problèmes 10.1 Problème électrique Avant de faire fonctionner tous les composants électriques, il faut d'abord prendre en considération les aspects suivants : Remarque : Seul le personnel autorisé et qualifié est habilité à effectuer des réglages électriques. Débrancher la machine de l'alimentation électrique. -
Page 19: Résolution Des Problèmes
10.2 Résolution des problèmes Problèmes Cause probable Action corrective Laisser le moteur refroidir, et le Le protecteur de surcharge moteur s'est commutateur de surchauffe se réinitialisera déclenché. par lui-même, puis appuyer sur le bouton Marche. La broche ne tourne pas. Cause due au réglage de la protection du Veuillez-vous reporter au §... -
Page 20: Vue Éclatée Et Nomenclature
11. Vue éclatée et nomenclature 11.1 Vue éclatée JDT-2512V... - Page 21 JDT-2512V Nomenclature (1/3) N° Rep. Référence Description Dim. Qté. 1 ... IDTP16-001 ......Socle ......................1 2 ... IDTP16-002 ......Vis à tête cruciforme ..........M4×10 ......4 3 ... IDTP16-003 ......Couvercle ....................1 4 ... IDTP16-004 ......Colonne ..................... 1 5 ...
- Page 22 91 ..IDTP16-091 ......Vis à tête cruciforme ..........M4×16 ......2 92 ..IDTP16-092 ......Vis de blocage..............M6×8 ....1 93 ..PROMAC-92 ......Logo ................ PROMAC-92 ..... 1 94 ..IDTP16-094 ......Patin en mousse ..................6 95 ..
- Page 23 JDT-2512V Nomenclature (3/3) 102 ..IDTP16-102 ......Bouton de verrouillage ................1 103 ..IDTP16-103 ......Charnière ....................1 104 ..IDTP16-104 ......Plaque ....................... 1 105 ..IDTP16-105 ......Vis à tête cruciforme ..........M4×8 ......4 106 ..IDTP16-106 ......Bille acier ..............6 ......1 107 ..
-
Page 24: Vue Éclatée Jdt-3216V Et Nomenclature
11.2 Vue éclatée JDT-3216V... - Page 25 JDT-3216V Nomenclature (1/3) N° Rep. Référence. Description Taille Qté. 1 ... IDTP22-001 ......Socle ......................1 2 ... IDTP22-002 ......Support de colonne .................. 1 3 ... IDTP22-003 ......Colonne ..................... 1 4 ... IDTP22-004 ......Crémaillère ....................1 5 ... TS-1492041......Vis hexagonale ............M12×40 ....6 6 ...
- Page 26 76 ..IDTP22-076 ......Vis à tête cruciforme ..........M4×16 ......1 77 ..IDTP22-077 ......Vis de blocage à tête creuse ............. M6×8 ..4 78 ..PROMAC-92 ......Logo ..............PROMAC-92 ....1 79 ..IDTP22-079 ......Patin en mousse..................6 80 ..
- Page 27 JDT-3216V Nomenclature (3/3) 103 ..IDTP22-103 ......Sélecteur ............ZH-A ....... 1 104 ..IDTP22-104 ......Vis à tête cruciforme ..........M5×40 ......1 105 ..IDTP22-105 ......Bloc ......................1 106 ..TS-1504041......Vis à tête cyl. à 6 pans creux ..........M8×20 ... 2 107 ..
-
Page 28: Jdt-2512V/3216V Nomenclature Des Accessoires
Référence Description Dim. Qté. 1 ... IDTP16-024 ......Arbre pour JDT-2512V ........MT2/B16......1 ..IDTP22-012 ......Arbre pour JDT-3216V........MT3/B16 ......1 2 ... IDTP16-023 ......Ecrou ......................1 3 ... IDTP16-022 ......Mandrin à clé ............ B16......... 1 4 ... -
Page 29: Schémas De Câblage
12. Schémas de câblage JDT-2512V/3216V ..~3L/PE, 400V, 50Hz... -
Page 30: Liste Des Composants Électriques
13. Liste des composants électriques REP. DESCRIPTION TYPE SPECIFICATION Interrupteur d'arrêt HY57B KEDU CE 250V 12A d'urgence SB1/SB3 Interrupteur à bouton- LAY7 DELIXI CE Ui:660V Ith:10A poussoir Interrupteur de conversion ZH-A KEDU CE 400V 10A Détecteur de proximité LTC1-3/24 CHIIB 24V 1.2W 50mA Témoin lumineux Ø10mm... -
Page 31: Environmental Protection
Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wiederverwertbare Werkstoffe. -
Page 32: Garantie
(GTC) that are an integral part of the contract. These GTC may be viewed on the website of your dealer or sent to you upon request. Tool France PROMAC, JPW Industries-Europe reserves the right to make changes to the product and accessories at any time.
