7.2.2 Wechsel der Luftrichtung
Durch Umsetzen des Lüfters ist es möglich, die Luftrichtung des
Gerätes umzukehren.
Durch den Umbau veränderte Gebrauchseigenschaften bezüg-
lich Luftführung und Schallausbreitung sind bei der Anlagenpla-
nung zu berücksichtigen. Weitere Angaben in dieser Anleitung
bezogen auf Ansaug- und Ausblasöffnung bleiben unverändert
bestehen.
ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
ACHTUNG!
Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und
fachkundigen Kundendienst durchgeführt werden.

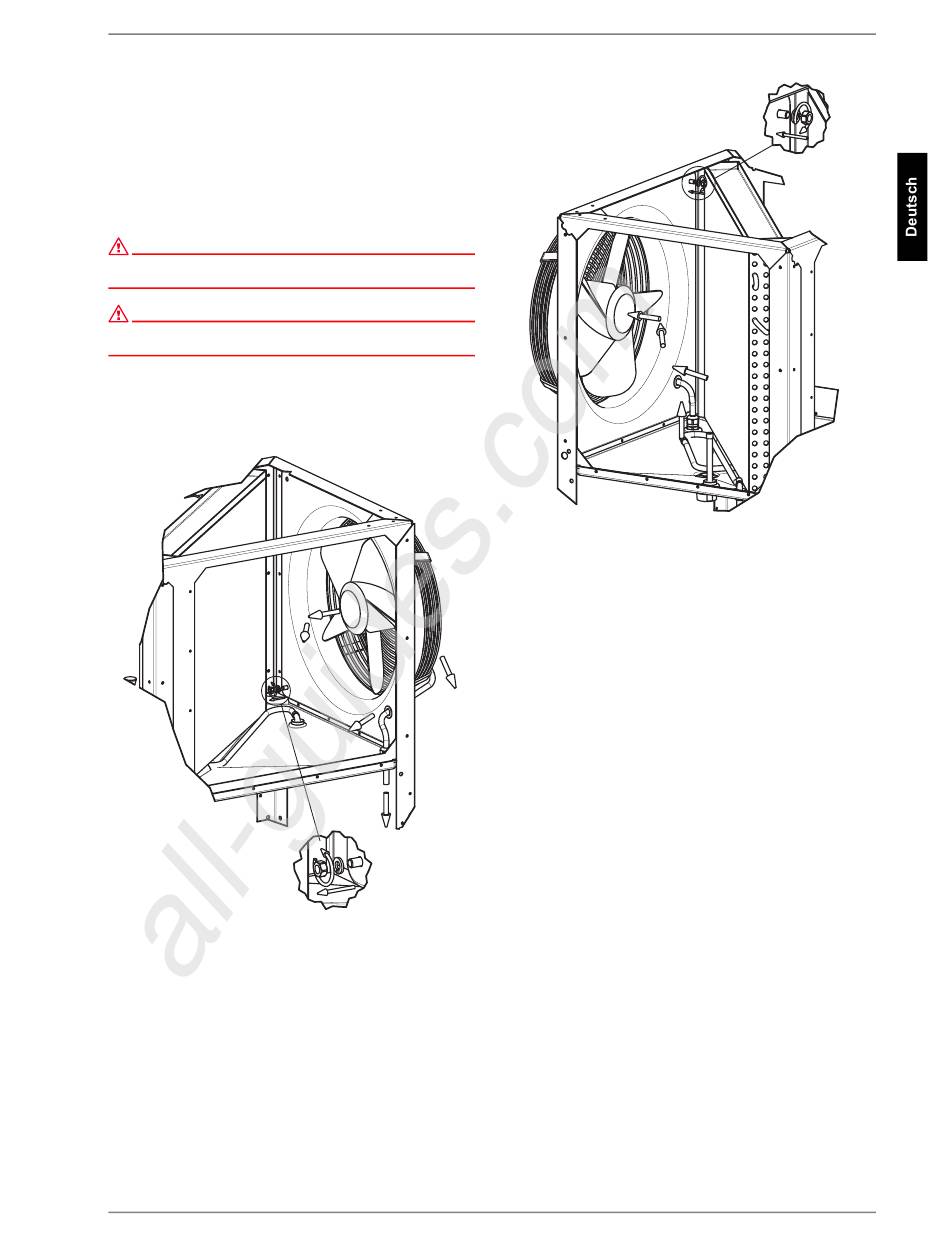

Dazu sind folgende Arbeitsschritte nötig:
1)
Fassadenteile vorne und links erst unten und dann oben ab-
nehmen.
2)
Ventilatorklemmkasten öffnen und Zuleitung abklemmen.
3)
Zuleitung aus Klemmkasten, Düsenblech und Kondensat-
wanne nach unten zurückziehen.
4)
Mutter und Federring an vier Ecken des Ventilators lösen.
5)
Ventilator etwa eine Düsenlänge ins Gerät ziehen und nach
vorne aus dem Gerät herausnehmen. Eventuell Verdampfer
vor Beschädigung schützen.
6)
Dichtstopfen aus hinterer Kabelverschraubung der Konden-
satwanne entnehmen und in vordere Verschraubung einset-
zen.
www.dimplex.de
All manuals and user guides at all-guides.com
5.
3.
3.
3.
4.
4x
452161.66.02 · FD 9203
7.
9.
7)
Ventilator auf gleiche Weise wieder von links ins Gerät
schieben und nach hinten auf vorhandene Schrauben auf-
stecken. Dabei auf die Lage der Kabeleinführung achten.
Eventuell Verdampfer vor Beschädigung schützen.
8)
Ventilator mit gleichen Federringen und Muttern an den vier
Ecken festziehen.
9)
Kabel in dargestellter Weise durch Kondensatwanne, Dü-
senblech und Klemmkasten einführen und Verschraubun-
gen festziehen. Kabel darf keinen Kontakt zu heißen Rohr-
leitungen (Heißgasleitung) im Gerät haben.
10) Kabel wie gehabt im Klemmkasten des Ventilators verklem-
men (Anschluss siehe Stromlaufplan Anhang, Rechtsdreh-
feld beachten) und Klemmkastendeckel dicht aufschrauben.
11) Fassadenteile anschrauben.
LI 9TES
4x
8.
9.
DE-9
