7.2.2 Changement du sens de l'air

Il est possible d'inverser le sens de l'air de l'appareil en modifiant
le ventilateur.
Tenir compte, lors de la conception de l'installation, des proprié-
tés de la canalisation de l'air et de la propagation du bruit qui
peuvent différer après cette transformation. Les données supplé-
mentaires de ces instructions, en rapport avec les bouches d'as-
piration et d'évacuation, restent inchangées.
ATTENTION !
Avant d'ouvrir l'appareil, s'assurer que tous les circuits électriques sont
bien hors tension.
ATTENTION !
Les travaux sur la pompe à chaleur doivent être effectués uniquement par
des techniciens qualifiés et agréés.

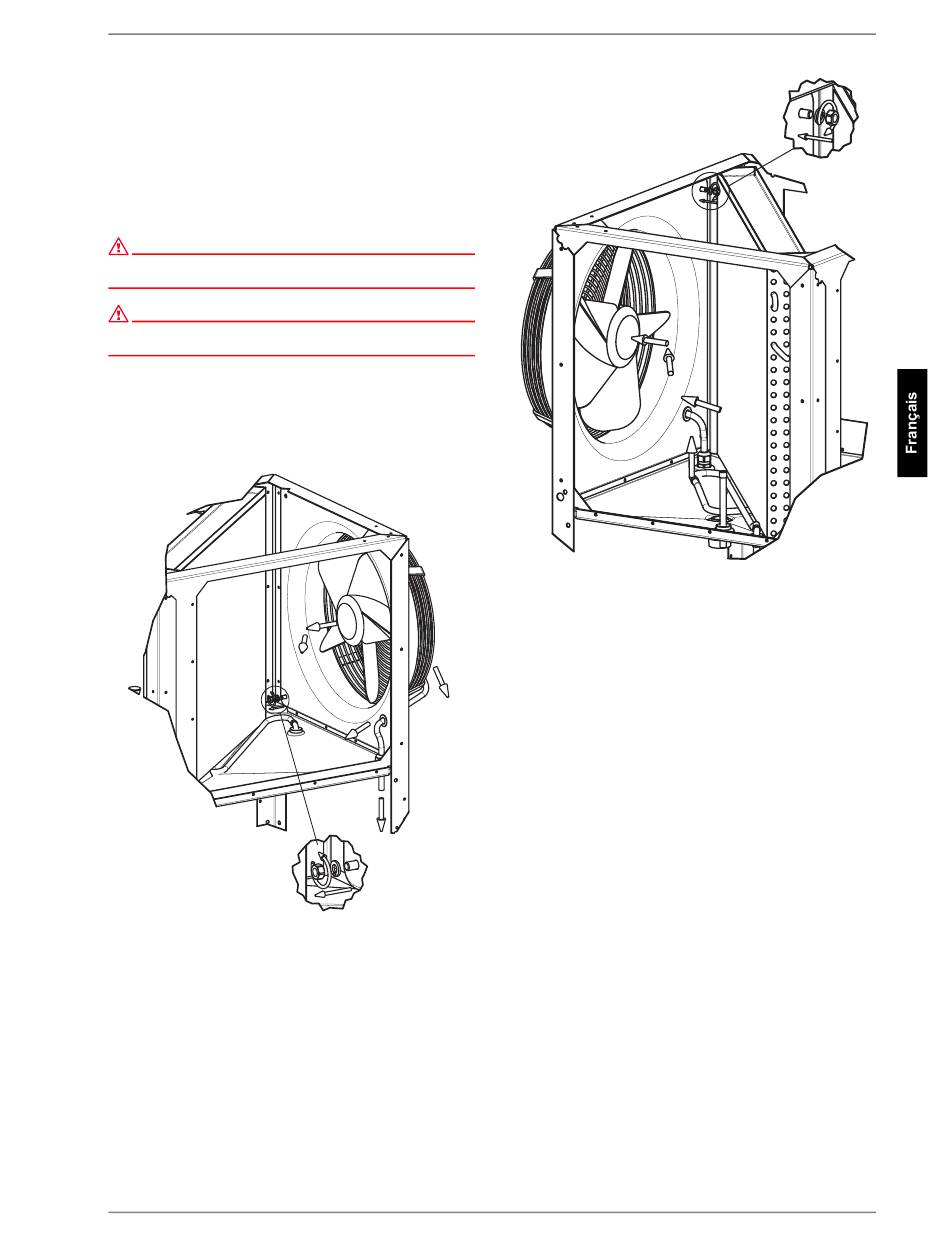

Les étapes suivantes doivent être effectuées :
1) Enlever les parties frontales situées à l'avant et sur la gau-
che en commençant par le bas pour finir par le haut.
2) Ouvrir le boîtier de raccordement du ventilateur et décon-
necter le câble d'alimentation.
3) Tirer le câble d'alimentation vers le bas, au travers du boîtier
de raccordement, de la plaque de buse et de la cuve de con-
densats.
4) Retirer les écrous et les rondelles élastiques présents aux
quatre coins du ventilateur.
5) Tirer le ventilateur vers l'intérieur de l'appareil sur environ
une longueur de buse puis le sortir par l'avant de l'appareil.
Si besoin est, protéger l'évaporateur de tout endommage-
ment.
6) Retirer le bouchon d'étanchéité du presse-étoupe arrière de
la cuve de condensats et le placer dans le presse-étoupe
avant.
www.dimplex.de
All manuals and user guides at all-guides.com
5.
3.
3.
3.
4.
4x
452161.66.02 · FD 9203
7.
9.
7) Replacer le ventilateur dans l'appareil par la gauche, en pro-
cédant de la même manière que précédemment, et en l'en-
fichant sur les vis présentes. Lors de cette étape, faire atten-
tion au passage de câbles. Si besoin est, protéger
l'évaporateur de tout endommagement.
8) Visser le ventilateur des quatre côtés au moyen des écrous
et des rondelles élastiques préalablement utilisés.
9) Passer le câble comme représenté ci-dessus à travers la
cuve de condensats, la plaque de buse et le boîtier de rac-
cordement et visser les raccordements. Le câble ne doit pas
être en contact avec les conduites chaudes (conduite de gaz
chaud) de l'appareil.
10) Connecter le câble dans le ventilateur comme il l'était précé-
demment (pour le raccordement, voir le schéma électrique
en annexe et tenir compte de la rotation à droite du champ
magnétique) puis revisser fermement le couvercle du boîtier
de raccordement.
11) Visser les parties frontales.
LI 9TES
4x
8.
9.
FR-8
