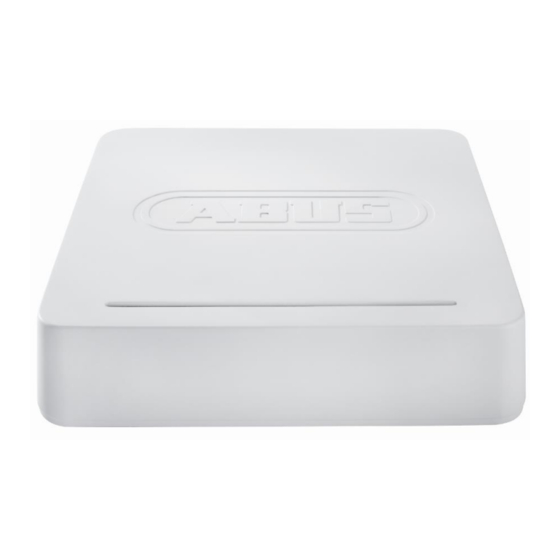

Page 1 All manuals and user guides at all-guides.com ö 4/8-Kanal Analog HD Digitalrekorder TVVR33004/TVVR33008 Bedienungsanleitung User guide Gebruikershandleiding Notice d’utilisation Betjeningsvejledning Manual de instrucciones Instrukcja obsługi Bruksanvisning Istruzioni per l’uso Version 1.0...
Page 2 All manuals and user guides at all-guides.com Deutsch English Diese Bedienungsanleitung enthält wichtige Hinweise zur This user guide contains important information on starting Inbetriebnahme und Handhabung. operation and using the device. Achten Sie hierauf, auch wenn Sie dieses Produkt an Make sure that this user guide is handed over when the Dritte weitergeben.
Page 3 All manuals and user guides at all-guides.com 4 / 8 Kanal Analog HD Digitalrekorder TVVR33004 / TVVR33008 Bedienungsanleitung Version 1.0...
Page 4 All manuals and user guides at all-guides.com Deutsch Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.
Page 5 All manuals and user guides at all-guides.com Inhalt Wichtige Sicherheitshinweise ............................8 Symbolerklärung ................................8 Bestimmungsgemäße Verwendung ..........................8 Allgemein ..................................8 Stromversorgung ................................8 Überlastung/Überspannung ............................. 9 Kabel ....................................9 Aufstellort/Betriebsumgebung ............................9 Wartung und Pflege ............................... 10 Zubehör ..................................10 Inbetriebnahme ................................
Page 6 All manuals and user guides at all-guides.com Inhalt Wiedergabe in der Liveansicht ............................. 21 Allgemeines ................................... 21 Der Wiedergabe-Bildschirm ............................21 Steuerung über Kontrollfeld ............................21 Auswahl Wiedergabe-Typ .............................. 22 Gerätemenü ..................................23 Menüübersicht ................................23 Einstellungen.................................. 24 Menübeschreibung ................................ 24 Konfiguration..................................
Page 7 All manuals and user guides at all-guides.com Inhalt Manuell .................................... 50 Aufzeichnung ................................. 50 Alarm ....................................50 Manuelle Videoqualitätsdiagnose ..........................50 Video Export ................................... 51 Dauer ..................................... 51 Ereignis ..................................52 Wartung ................................... 53 System Info ..................................53 Protokoll Suche ................................53 Import / Export ................................
Page 8: Wichtige Sicherheitshinweise
All manuals and user guides at all-guides.com Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Symbolerklärung Allgemein Folgende Symbole werden in der Anleitung bzw. auf dem Vor der ersten Verwendung des Gerätes lesen Sie bitte Gerät verwendet: die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang Symbol Signalwort Bedeutung mit elektronischen Geräten vertraut ist.
Page 9 All manuals and user guides at all-guides.com Wichtige Sicherheitshinweise   Um Brandgefahr auszuschließen, sollte der Verändern oder manipulieren Sie Netzkabel und Netzstecker vor einem längeren Nichtgebrauch des Netzstecker nicht. Gerätes grundsätzlich von der Netzsteckdose  Verwenden Sie keine Adapterstecker oder getrennt werden.
Page 10 All manuals and user guides at all-guides.com Wichtige Sicherheitshinweise Wartung und Pflege Inbetriebnahme  Wartungsarbeiten sind erforderlich, wenn das Gerät Vor der ersten Inbetriebnahme alle Sicherheits- und beschädigt wurde, z. B. wenn Netzstecker, Netzkabel Bedienhinweisung beachten! oder Gehäuse beschädigt sind, Flüssigkeit oder ...
Page 11 Diese Bedienungsanleitung wurde mit größter Lieferumfang Rekorder Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so  ABUS 4 / 8-Kanal Analog HD Videorekorder teilen Sie uns diese bitte auf der Rückseite des  USB Maus Handbuchs angegebener Adresse mit. Die ABUS ...
Page 12: Geräteübersicht
All manuals and user guides at all-guides.com Geräteübersicht Geräteübersicht Vorderseite Rückseite 4 Kanal Rekorder       Rückseite 8 Kanal Rekorder      ...
Page 13 All manuals and user guides at all-guides.com Systemanzeigen / Systembedienung Systemanzeigen / Systembedienung Doppelklick: Statusanzeigen  Wechseln der Bildschirmdarstellung Folgende Statusanzeigen informieren Sie über den Einzelbild-Mehrfachbilder bei Live- Betriebszustand: Darstellung und Wiedergabe  LED an der Geräteoberseite Klicken und Ziehen: ...
Page 14 All manuals and user guides at all-guides.com Kurzanleitung Kurzanleitung Hinweis Bevor Sie beginnen Benutzen Sie nur Festplatten, die für die Folgende Vorbereitungen sind zu treffen: Videoaufzeichnung und den 24/7 Betrieb Beachten Sie Allgemeine Hinweise, freigegeben sind. Sicherheitshinweise sowie Ausführungen zum Aufstellen und Anschließen Anschlüsse herstellen Prüfen Sie den Verpackungsinhalt auf Vollständigkeit...
Page 15 Herunterfahren und bestätigen Sie die Abfrage mit Ja. Das Gerät wird ausgeschaltet. Ziehen Sie nun Hinweis den Stecker der Netzteils. Informieren Sie sich auf der ABUS Homepage Wählen Sie zum Sperren des Systems das linke (www.abus.com), ob neue Firmware Updates Symbol Logout. Die Benutzeroberfläche ist gesperrt, für dieses Gerät verfügbar sind und installieren...
Page 16 All manuals and user guides at all-guides.com Einrichtungsassistent Einrichtungsassistent System einrichten Administrator einrichten Der Einrichtungsassistent führt Sie durch die Warnung notwendigen Grundeinstellungen des Systems. Danach Notieren Sie sich das Admin-Passwort. ist der Videorekorder zur Aufnahme und Überwachung Voreingestellt ist eingerichtet. „1 2 3 4 5“...
Page 17 6. Server Adresse: Geben Sie hier die Adressdaten des DDNS-Anbieters ein (nicht notwendig bei ABUS-Server). Hinweis 7. Benutzername und Passwort: Geben Sie hier die Dem Gerät sollte bei Fernzugriff über das Internet Zugangsdaten des DDNS-Anbieters ein (nicht eine feste Netzwerkadresse vergeben werden. notwendig bei ABUS-Server.
Page 18 All manuals and user guides at all-guides.com Einrichtungsassistent Festplattenverwaltung Kameraaufzeichnung Um eine Festplatte einzurichten, aktivieren Sie die Wählen Sie bei „Kamera“ eine Kamera aus, mit der „Checkbox“ mit einem Linksklick und klicken Sie sie aufzeichnen möchten. dann auf Init. Aktivieren Sie die Checkbox „Starte Aufnahme“. Warnung Wählen Sie die Aufzeichnungsart aus.
Page 19: Liveansicht
All manuals and user guides at all-guides.com Liveansicht Liveansicht Überblick Popup-Menü bei Mausbedienung Die Liveansicht startet automatisch nach dem Hinweis Einschalten des Gerätes. Drücken Sie die rechte Maustaste, während der Mauszeiger über einem Live-Bild befindet. Folgende Einstellungen sind möglich, der Pfeil nach rechts zeigt, dass sich ein Untermenü...
Page 20 All manuals and user guides at all-guides.com Liveansicht Auswahlleiste im Kamerabild Klicken Sie in der Einzel- oder Mehrfachansicht auf ein Kamerabild. Es erscheint eine Auswahlleiste: (1) (2) (4) (5) Nr. Bedeutung des Symbols (1) Bereich zum Bewegen der Miniaturleiste (2) Manuelle Aufzeichnung aktivieren/deaktivieren (3) Sofortige Wiedergabe der letzten 5 Minuten (4) Aktivieren / Deaktivieren der Audiofunktion (5) PTZ-Steuermenü...
Page 21: Wiedergabe In Der Liveansicht
All manuals and user guides at all-guides.com Wiedergabe in der Liveansicht Wiedergabe in der Liveansicht Steuerung über Kontrollfeld Allgemeines Die Wiedergabe kann auf drei verschiedenen Wegen Das Kontrollfeld (4) dient zur Steuerung der laufenden erfolgen: Wiedergabe. Die Symbole haben folgende Bedeutung: ...
Page 22 All manuals and user guides at all-guides.com Wiedergabe in der Liveansicht 15 Schneller Vorlauf (1x  8x) Auswahl Wiedergabe-Typ 16 Vorheriger Tag Mittels Auswahl des Wiedergabe-Typs (5) können 17 Nächster Tag unterschiedliche Arten von Aufzeichnungen und Ereignisse in der Wiedergabeansicht dargestellt und 18 Ausschnitt Zeitleiste verkleinern gefiltert werden.
Page 23 All manuals and user guides at all-guides.com Gerätemenü Gerätemenü  Klicken Sie auf das gewünschte Menü, um dieses zu Menüübersicht öffnen. Nachfolgende Menü-Übersicht zeigt die wichtigsten  Zum Schließen der Menü-Übersicht klicken Sie auf Menüs mit denen das Gerät einzustellen und steuern ist. Verlassen.
Page 24 All manuals and user guides at all-guides.com Einstellungen Einstellungen Menübeschreibung Menü Beschreibung Konfiguration Verwalten aller Geräteeinstellungen (Allgemein, Netzwerk, Liveansicht, Warnung, Benutzer). Kamera Menü zum Einstellen von Kameraparametern (OSD-Konfiguration, Bildmodus, Bewegungserkennung, Privatzone, Sabotageüberwachung, Videoverlust). Aufzeichnung Menü zum Einstellen von Aufnahmeparametern (Zeitplan, Kameraauflösung, Urlaub etc.).
Page 25: Konfiguration
All manuals and user guides at all-guides.com Konfiguration Konfiguration Allgemeine Einstellungen Hinweis TAB Allgemein Einstellung Das Menü Konfiguration verwaltet sämtliche Geräteeinstellungen. Sprache OSD-Sprache Auflösung Monitor-Auflösung Warnung Zeitzone GMT (Greenwich Mean Time) Vergewissern Sie sich, dass Datum und Uhrzeit Datumsformat MM-TT-JJJJ, TT-MM-JJJJ, korrekt eingestellt wurden.
Page 26 All manuals and user guides at all-guides.com Konfiguration Begriffe TAB DST Einstellung Einstellungen Anbei eine Übersicht über die Begriffe, die für die Auto DST Bei aktivierter Checkbox stellt das Verwendung des Gerätes in Netzwerken relevant sind. Anpassung Gerät die Sommerzeit automatisch Parameter Einstellung DST aktivieren Bei aktivierter Checkbox kann ein...
Page 27 All manuals and user guides at all-guides.com Konfiguration Netzwerk-Konfiguration DHCP Der DHCP-Server weist einem Netzwerkgerät die IP-Adresse, Subnetzmaske, Gateway und den Nameserver automatisch zu. DHCPs sind in aktuellen Routern verfügbar. Der DHCP-Dienst muss gesondert eingestellt bzw. aktiviert werden, nähere Infos entnimmt man dem entsprechenden Handbuch.
Page 28 DNS Server in der Regel die IP-Adresse des Gateways Alternativer IP-Adresse des alternativen DNS Um die ABUS DDNS Funktion nutzen zu können, DNS-Server Servers müssen Sie zuvor ein Konto bei www.abus- server.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.
Page 29 All manuals and user guides at all-guides.com Konfiguration TAB NTP Absender Die zum Email-Konto gehörende Adresse Email-Adresse Empfänger Wählen Sie drei mögliche wählen Empfänger aus, die die Email erhalten sollen Empfänger Geben Sie hier den Namen des Empfängers ein Email Adresse Geben Sie die Email-Adresse des Empfängers ein ‚Checkbox’...
Page 30 Bei aktiviertem UPnP, werden die Adresse hier auch die Multicast IP eingeben. durch UPnP konfigurierten Netzwerk Die IP-Adresse muss mit der in der Ports (sofern ABUS DDNS aktiv ist) Videoüberwachungssoftware an den ABUS-Server übertragen. übereinstimmen. Bei Einstellung „manuell“ können die...
Page 31 All manuals and user guides at all-guides.com Konfiguration Einstellungen Alarm TAB Kanal auslösen TAB Alarm Status Hier sehen Sie eine Liste mit allen Alarm ein- und Wählen Sie durch Aktivieren der jeweiligen Checkbox Alarmausgängen und deren aktueller Status. aus, welcher Kamerakanal bei Alarmfall ausgelöst werden soll.
Page 32 All manuals and user guides at all-guides.com Konfiguration TAB Reaktion Parameter Benachrichtigungen Wählen Sie Kamera aus, Wählen Sie den TAB Reaktion. Hier können Sie welche im Alarmfall mit Verhaltensweise des Rekorders bei einem Alarm per Klick einem PTZ-Befehl in die jeweilige Checkbox konfigurieren. angesteuert werden soll.
Page 33: Kameraausgang Einstellen
Öffnen Sie das Hauptmenü und klicken Sie auf Konfiguration. Klicken Sie anschließend auf Liveansicht: nach 10 Sekunden um die automatische Erkennung durchzuführen. Kameraausgang einstellen Sie können maximal 5 (TVVR33004) oder 9 (TVVR33008) Kameras in der Liveansicht gleichzeitig darstellen lassen. Im TAB Allgemein stehen folgende Einstellungen zur Verfügung:...
Page 34 All manuals and user guides at all-guides.com Konfiguration Warnung Warnung Notieren Sie sich das Admin-Passwort. Voreingestellt ist „ “. 1 2 3 4 5 In der Benutzer-Verwaltung können Sie neue Benutzer hinzufügen, löschen oder die bestehenden Einstellungen ändern. Um einen neuen Benutzer hinzuzufügen, wählen Sie Hinzufügen.
Page 35 All manuals and user guides at all-guides.com Konfiguration Kamera Kamera Rechte: Warnung Konfiguration Remote Live Ansicht Beachten Sie nachfolgende Hinweise zur Vergabe Lokal Manuelle Steuerung der Zugriffsberechtigungen. Remote Manuelle Steuerung Lokale Wiedergabe Remote Wiedergabe Einstellung der Rechte Lokaler Videoexport Steuern Sie die Zugriffsrechte des Benutzers, indem Sie auf das „Recht“-Symbol klicken.
Page 36 All manuals and user guides at all-guides.com Kamera Kamera Hinweis Kamera Es können bei dem Rekorder TVVR33004 eine Netzwerkkamera und bei dem Rekorder TVVR33008 zwei Kameras hinzugefügt werden. Folgende Kameras sind mit den Rekorder kompatibel: TVIP11560; TVIP21560; TVIP41500; TVIP41660; TVIP61500; TVIP61550; TVIP82900...
Page 37 All manuals and user guides at all-guides.com Kamera Bild Wählen Sie bei “ Kamera“ den zu bearbeitenden Wählen Sie bei “Kamera“ den zu bearbeitenden Kamerakanal aus. Kamerakanal aus. Bei Einsatz einer Analog HD PTZ- Kamera werden die Steuersignale direkt über das BNC- Parameter Einstellung Kabel übertragen.
Page 38 Kamera angepasst werden. Kamera. Bei Einsatz einer HD-TVI Kamera werden die Einstellungen automatisch erkannt. Das Protokoll für HD- TVI ist ABUS-C (Coaxitron). Wählen Sie ein anderes Kanal auslösen Protokoll, bei Einsatz einer analogen PTZ-Kamera. Bei Klick auf „Einstellungen“ erscheint der TAB Kanal...
Page 39 All manuals and user guides at all-guides.com Kamera Zeitplan aktivieren Audio Warnung Das Gerät gibt wiederholt einen Signalton aus Wählen Sie den TAB Zeitplan aktivieren. CMS Benachrichtigen Die CMS gibt eine Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Warnmeldung aus Reaktion eingestellten Reaktionen auslösen sollen.
Page 40 All manuals and user guides at all-guides.com Kamera Reaktion Videomanipulation Wählen Sie den TAB Reaktion. Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die jeweilige Checkbox konfigurieren. Wählen Sie bei “Kamera“ den zu bearbeitenden Kamerakanal aus.
Page 41 All manuals and user guides at all-guides.com Kamera Zeitplan aktivieren CMS Benachrichtigen Die CMS gibt eine Warnmeldung aus. Wählen Sie den TAB Zeitplan aktivieren. E-Mail senden Es wird eine Email an eine Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB spezifizierte Mail-Adresse Reaktion eingestellten Reaktionen auslösen sollen.
Page 42 All manuals and user guides at all-guides.com Kamera Hinweis Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.
Page 43: Tab Aufzeichnung
All manuals and user guides at all-guides.com Aufzeichnung Aufzeichnung  Wählen Sie die Kamera aus und klicken Sie auf die Zeitplan Checkbox Zeitplan aktivieren. Öffnen Sie das Hauptmenü und klicken Sie auf  Aufzeichnung. Es steht folgende Programmierung für Klicken Sie auf einen Auslöser und markieren Sie Datenaufzeichnung zur Verfügung: die Zeitbereiche im Zeitplan mit der Mouse.
Page 44 All manuals and user guides at all-guides.com Aufzeichnung Hinweis TAB Aufzeichnung Mit ‚Dauer’ definieren Sie Zeitfenster, in denen In diesem Untermenü stehen Ihnen folgende aufgezeichnet wird. Einstellungsmöglichkeiten zur Verfügung: Der andere „Auslöser“ wie Bewegungserkennung Parameter Einstellung schaltet nur bei Eintreten dieses „Auslöser“ die Kamera Einzustellende Kamera Aufzeichnung ein.
Page 45: Tab Substream
All manuals and user guides at all-guides.com Aufzeichnung TAB Substream Erweiterte Einstellung Folgende Parameter sind einstellbar: Überschreiben Legen Sie fest, ob bei voller Parameter Einstellung Festplatte ältere Aufzeichnungen Kamera überschrieben werden sollen. Einzustellende Kamera Stream Typ Vordefinierter Stream Video Urlaub Auflösung Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Page 46 All manuals and user guides at all-guides.com Aufzeichnung Name Manuelle Namenseingabe des Urlaubs oder des Feiertags Aktiviert Aktivieren, bzw. deaktivieren des eingestellten Urlaubs Modell Nach Datum / Nach Woche / Nach Monat Startzeit Auswahl des Anfangsdatums/Anfangszeit Endzeit Auswahl des Enddatums/Endzeit Hinweis Konfigurieren Sie den Zeitplan nach Aktivierung der Urlaubsfunktion.
Page 47: Festplatte Einbauen
All manuals and user guides at all-guides.com Festplatten Allgemein Hinweis Das Gerät kann eine 2,5 Zoll SATA-Festplatte verwalten. Bevor Sie mit dem Gerät Aufzeichnungen durchführen können, muss die eingebaute Festplatte „initialisiert“ werden. Erst dann erkennt das Gerät die Festplatte. Warnung Sämtliche Daten einer Festplatte werden beim Initialisieren gelöscht! Sorgen Sie rechtzeitig für eine Datensicherung.
Page 48 All manuals and user guides at all-guides.com Netzlaufwerk hinzufügen Erweiterte Einstellungen Es können weitere Datenträger zur Speicherung über Hier können Sie die Einstellungen für den Netzwerk hinzugefügt werden. Speichermodus festlegen. Warnung Modus: Speicher Stellen Sie bei der Verwendung von In diesem Modus werden die Videodaten verteilt auf die Netzlaufwerken sicher, dass Ihr Netzwerk Gesamtzahl aller angeschlossenen Datenträger ausreichend dimensioniert ist.
Page 49 All manuals and user guides at all-guides.com Modus: Gruppe In diesem Modus können die Videodaten gezielt (auch redundant) auf ausgewählte Datenträger geschrieben werden. Für die Rekorder TVVR33004 und TVVR33008 steht nur eine Festplattengruppe zur Verfügung Parameter Einstellung Auf HDD Gruppe...
Page 50 All manuals and user guides at all-guides.com Manuell Manuell Sie können mehrere Alarmausgänge bei einer manuellen Aufzeichnung Aufzeichnung schalten. Drücken Sie die REC-Taste oder gehen Sie im Wählen Sie Auslösen um den ausgewählten Hauptmenü auf Panikaufzeichnung, um eine manuelle Alarmausgang zu aktivieren. Bild-/Video- Aufzeichnung zu starten.
Page 51: Video Export
All manuals and user guides at all-guides.com Video Export Video Export  Gehen Sie im Menü auf Video Export, um Zum Sperren oder Entsperren einer Datei klicken Sie aufgezeichnete Videodaten vom Rekorder zu . Gesperrte Dateien, werden vom System exportieren. Es stehen folgende Optionen zur Verfügung: nicht mehr überschrieben.
Page 52 All manuals and user guides at all-guides.com Video Export Ereignis Definieren Sie den Zeitraum der zu suchenden Aufnahmen mithilfe der Auswahlfelder bei „Startzeit“ und „Endzeit“. Wählen Sie die Kamera mit aktivieren, bzw. deaktivieren der Checkbox aus und klicken Sie auf Suchen.
Page 53 All manuals and user guides at all-guides.com Wartung Wartung Protokoll Suche Hinweis Hinweis Das Menü dient zur Gerätewartung und sollte nur Die Suche nach „Ereignissen“ kann nach von erfahrenen Benutzern bedient werden. folgenden Haupttypen/Ereignissen/Parametern erfolgen:  Alle  Alarm Menü Einstellung ...
Page 54 All manuals and user guides at all-guides.com Wartung  Information Alle Import / Export  HDD Information  HDD S.M.A.R.T.  Starte Aufnahme  Beende Aufnahme  Abgelaufene Aufzeichnung löschen Wählen Sie das Ereignis nachdem Sie im Log suchen möchten ein und wählen Sie einen Unterparameter.
Page 55 All manuals and user guides at all-guides.com Wartung Netzwerkeinstellungen der Status und Informationen zu Hinweis einem, bzw. zwei Netzwerk-Anschlüssen angezeigt. Der Update über FTP funktioniert wie oben beschrieben:  der PC muss sich im selben lokalen Netzwerk befinden!  Richten Sie einen PC als FTP-Server ein. ...
Page 56 All manuals and user guides at all-guides.com Wartung Nach Ablauf der Fortschrittsanzeige erscheint bei TAB Netzwerkerkennung erfolgreicher Initialisierung ein Hinweisfenster. Schließen Sie dieses mit OK. Klicken Sie auf Status, um den Status der LAN- Anschlüsse (verbunden/nicht verbunden) anzeigen zu lassen. ...
Page 57: Festplattenstatus Überprüfen
All manuals and user guides at all-guides.com Wartung S.M.A.R.T Herunterfahren Hinweis  Wählen Sie Logout, um das Bedienmenü zu Klicken Sie auf das Untermenü „S.M.A.R.T“. sperren.  Wählen Sie Herunterfahren, um das Gerät In diesem Untermenü haben Sie die Möglichkeit ihre auszuschalten.
Page 58: Gerät Reinigen Und Pflege
All manuals and user guides at all-guides.com Störungsbehebung Störungsbehebung Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermitteln. Störung Ursache Lösung Kein Strom Netzkabel ist nicht angeschlossen Netzkabel fest an der Steckdose anschließen Netzschalter auf OFF Netzschalter auf ON stellen...
Page 59: Technische Daten
All manuals and user guides at all-guides.com Technische Daten Technische Daten Technische Änderungen und Irrtümer vorbehalten. TVVR33008 ABUS Digitalrekorder TVVR33004 Videokomprimierung H.264 4 x Analog HD / Analog 8 x Analog HD / Analog Kameraeingänge 1 x Netzwerkkamera 2 x Netzwerkkamera Monitorausgänge...
Page 60 All manuals and user guides at all-guides.com Entsorgen Entsorgen Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien.
Page 61 Digitalkameras speichern ihre Fotos im JPEG- Domain Format. Domäne (Namensraum), die der Identifikation von MPEG Internetseiten dient (z.B. www.abus-sc.de). Kurzform für Moving Picture Experts Group. Dabei Dual Stream handelt es sich um einen internationalen Standard für die Dual Stream bezeichnet ein Video- Kompression von bewegten Bildern.
Page 62 All manuals and user guides at all-guides.com Glossar „Phase Alternating Line“; Europäisches Farb-TV-System. „Video Graphics Array“. Im PC-Bereich übliche Schnittstelle für analoge Videosignale – im Wesentlichen Es verwendet 576 sichtbare Bildzeilen, mit den für Verwaltungs-Signale genutzten Zeilen besteht ein handelt es sich dabei um RGB-Signale. Vollbild aus 625 Zeilen.
Page 63: Über Das Interne Festplattenlaufwerk
All manuals and user guides at all-guides.com Über das interne Festplattenlaufwerk Über das interne Festplattenlaufwerk Das interne Festplattenlaufwerk (HDD) ist sehr empfindlich. Bedienen Sie das Gerät nach den folgenden Anleitungen, um Festplattenfehler zu vermeiden. Wichtige Aufnahmen sollten auf externe Medien gesichert werden, um unerwartete Datenverluste zu vermeiden.
Page 64 All manuals and user guides at all-guides.com...
Page 65 All manuals and user guides at all-guides.com 4 / 8-Kanal Analog HD Videorekorder TVVR33004 / TVVR33008 Hersteller ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Germany)
Page 66 All manuals and user guides at all-guides.com 4-/8-Channel Analogue HD Digital Recorder TVVR33004 / TVVR33008 User guide Version 1.0...
Page 67 All manuals and user guides at all-guides.com English This user guide contains important information on starting operation and using the device. Make sure that this user guide is handed over when the product is given to other persons. Keep this user guide to consult later. You will find a list of contents with the corresponding page numbers in the contents.
Page 68 All manuals and user guides at all-guides.com Contents Important safety information ............................71 Explanation of symbols ..............................71 Intended use .................................. 71 General ..................................71 Power supply ................................. 71 Overload/over voltage ..............................72 Cable ....................................72 Installation location/operating environment ........................72 Care and maintenance ..............................
Page 69 All manuals and user guides at all-guides.com Contents Playback screen ................................84 Control via the control panel ............................84 Selecting playback type ..............................85 Device menu ................................... 86 Menu overview ................................86 Settings ................................... 87 Menu description ................................87 Configuration.................................. 88 Overview ..................................
Page 70 All manuals and user guides at all-guides.com Contents Alarm .................................... 113 Manual Video Quality Diagnostics ..........................114 Video Export ................................. 115 Normal..................................115 Event .................................... 116 Maintenance ................................. 117 System Info .................................. 117 Log Information ................................117 Import/Export ................................118 Upgrade ..................................
Page 71: Important Safety Information
All manuals and user guides at all-guides.com Important safety information Important safety information Explanation of symbols General The following symbols are used in this manual and on the Before using this device for the first time, please read the device: following instructions carefully and observe all warning information, even if you are familiar with the use of Signal...
Page 72 All manuals and user guides at all-guides.com Important safety information  To eliminate the risk of fire, the mains plug should be Installation location/operating environment removed from the mains socket prior to an extended  Place the device on a firm, level surface and do not period of non-use.
Page 73 All manuals and user guides at all-guides.com Important safety information Care and maintenance Start-up  Maintenance is necessary if the device has been Observe all safety and operating instructions before damaged (e.g. damage to the power cable and plug, or operating the device for the first time.
Page 74  Network cable omissions or inaccuracies, please contact us at  the address shown on the back of the manual. ABUS Security-Center GmbH does not accept any  User handbook liability for technical and typographical errors, and  Quickstart guide...
Page 75: Device Overview
All manuals and user guides at all-guides.com Device overview Device overview Front Rear of the 4-channel recorder       Rear of the 8-channel recorder      ...
Page 76 All manuals and user guides at all-guides.com System displays / Systemoperation System displays / Systemoperation Double click: Status displays  Switch between the screen display of single The following status displays provide information about and multiple images in the live view and the operating status: during playback.
Page 77 All manuals and user guides at all-guides.com Quickstart guide Quickstart guide Before you start Make the connections The following preparations must be completed: Note Pay attention to the general information, safety Observe the minimum radius when laying the information as well as statements on placement and cables.
Page 78 Hard disk drive management (initialisation etc.) appears. Camera settings Recording settings Note From the ABUS home-page (www.abus.com), find out if new firmware updates are available for this device and install these. Note Later alteration of date and time can lead to loss of data.
Page 79: Setup Wizard
All manuals and user guides at all-guides.com Setup wizard Setup wizard Setting up the system Administrator set up The setup wizard guides you through the required basic Warning settings for the system. The video recorder will then be Note down the admin password. ready for recording and monitoring.
Page 80  6. Server address: enter the address data for the Preferred DNS Server: 192.168.0.1 DDNS provider here (not necessary for ABUS server). 7. User name and password: enter the access data Note for the DDNS provider here (not necessary for When the device is accessed remotely via the ABUS server).
Page 81 All manuals and user guides at all-guides.com Setup wizard Hard disk drive management Camera recording To set up a hard disk drive, enable the 'checkbox' Select a "camera" from which to record. with a left click and then click on Init. Enable the check box "Start recording".
Page 82: Live View
All manuals and user guides at all-guides.com Live view Live view Overview Pop-up menu with mouse operation Live view starts automatically when the device is Note switched on. Right click when the mouse pointer is positioned on a live image. The following settings can be made.
Page 83 All manuals and user guides at all-guides.com Live view Selection bar in the camera image In single or multi-screen, click on a camera image. A selection bar will appear: (1) (2) (4) (5) No Meaning of the symbol (1) Area for moving the miniature bar (2) Activate/deactivate manual recording (3) Instant playback of the last 5 minutes (4) Activate/deactivate the audio function...
Page 84: Playback Screen
All manuals and user guides at all-guides.com Playback in live view Playback in live view Control via the control panel General There are three different options for playback: The control panel (4) is used to control running playback. The symbols have the following meanings: ...
Page 85 All manuals and user guides at all-guides.com Playback in live view Selecting playback type 17 Next day. 18 Reduce time bar section. Selecting the playback type (5) allows various types of 19 Increase time bar section. recording and event to be displayed and filtered in the playback view.
Page 86: Device Menu
All manuals and user guides at all-guides.com Device menu Device menu You can also see important information about your Menu overview device on the right-hand side. The following menu overview shows the main menus  Click on the menu you need to open it. used to set and control the device.
Page 87: Menu Description
All manuals and user guides at all-guides.com Settings Settings Menu description Menu Description Configure Used to manage all device settings (General, Network, Live View, Warning and User). Camera Menu for setting camera parameters (OSD configuration, image mode, motion detection, private zone, tamper monitoring and video loss). Recording Menu for setting recording parameters (schedule, camera resolution, holiday etc.) Used to initialise and manage a built-in hard disk drive (assign read/write functionality,...
Page 88: Configuration
All manuals and user guides at all-guides.com Configuration Configuration General settings General tab Setting Note Language On-screen display language. The Configuration menu is used to manage all device settings. Resolution Monitor resolution Time Zone GMT (Greenwich Mean Time). Warning Date Format MM-DD-YYYY, DD-MM-YYYY, Ensure that the date and time are set correctly.
Page 89 All manuals and user guides at all-guides.com Configuration Terms DST Settings Setting Below there is an overview of terms related to using the Auto DST If the box is ticked, the device device on networks. Adjustment switches automatically to daylight saving time.
Page 90 All manuals and user guides at all-guides.com Configuration Network configuration DHCP The DHCP server automatically assigns the IP address, subnet mask, gateway and name server to a network device. DHCPs are available in current routers. The DHCP service must be specially set and activated (see the relevant manual for more information).
Page 91 Note In certain modes some of these settings cannot be selected. To be able to use the ABUS DDNS function, you first need to set up an account at www.abus-server.com. Please read the FAQs on this topic on the website.
Page 92 All manuals and user guides at all-guides.com Configuration NTP tab Password Password used to protect the email account SMTP Server SMTP server address of the provider. SMTP Port Enter the SMTP port Enable SSL Tick the box to enable email encryption Sender Name of the sender...
Page 93 If UPnP is enabled, the network ports too in order to minimise traffic. The IP configured by UPnP are transferred address must correspond to the one to the ABUS server (provided that in the video surveillance software. ABUS DDNS is enabled). RTSP Port...
Page 94 All manuals and user guides at all-guides.com Configuration  Confirm the settings by clicking on Apply and exit the Alarm menu by clicking on Back. Alarm Status tab Settings Trigger Channel tab Tick the corresponding box to select which camera Here you can see a list of all the alarm inputs and outputs channel is triggered in the event of an alarm.
Page 95 All manuals and user guides at all-guides.com Configuration Linkage Action tab Call Preset Select the preset number. Call Patrol Select the patrol number. Select the Linkage Action tab. Here you can configure the response of the recorder in the event of an alarm by Call Pattern Select the pattern number.
Page 96: Setting The Camera Output
10 seconds to perform automatic detection. Setting the camera output You can display a maximum of five (TVVR33004) or nine (TVVR33008) cameras simultaneously in the live view. The following settings are available in the General tab:...
Page 97 All manuals and user guides at all-guides.com Configuration Warning User Set the response of the recorder for warning messages Warning and system events here. To do this, activate the "Enable Note down the admin password. Event Hint" setting. The preset password is: 1 2 3 4 5 You can trigger a warning for the following error types: "...
Page 98 All manuals and user guides at all-guides.com Configuration User's MAC MAC address of the network adapter Remote Camera Permission: Address of the PC used by the corresponding Configuration Remote Log Search user. Remote Parameters Settings Note: Remote Camera Management This limits access to the PC, for which Remote Video Output Control the MAC address has been entered Two-way Audio...
Page 99 Click the + sign to add a network camera. Display Week Display the calendar week for the Click "Refresh" to search the network for existing ABUS playback search network cameras. Date Format Select the display format for the Click "Add All"...
Page 100 All manuals and user guides at all-guides.com Camera Image Select the camera channel to be processed under Select the camera channel to be processed under "Camera". "Camera". When an analogue HD PTZ camera is being used, the control signals are transferred directly via the Parameter Setting BNC cable.
Page 101 When using an HD TVI camera, the settings are Alternatively, by pressing the "Full Screen" button, the automatically detected. Protocol for HD TVI is ABUS-C whole picture area for motion detection can be marked. (Coaxitron). Select another protocol when using an analogue PTZ camera.
Page 102: Private Zone
All manuals and user guides at all-guides.com Camera Arming Schedule Notify Surveillance The CMS sends out a Centre warning message Select the Arming Schedule tab. Send Email An email is sent to a Here you set the times at which the reactions set in the specified email address.
Page 103 All manuals and user guides at all-guides.com Camera Confirm the settings by clicking on Apply and exit Video Tampering the menu by clicking on OK. Linkage Method Select the Linkage Action tab. Here you can configure the response of the recorder during an event (e.g.
Page 104 All manuals and user guides at all-guides.com Camera Linkage Method Video Loss Select the Linkage Action tab. Here you can configure the response of the recorder during an event (e.g. motion detected) by ticking the corresponding box. Select the camera channel to be processed under Parameter Notifications "Camera".
Page 105 All manuals and user guides at all-guides.com Camera Tick the "Enable Video Quality Diagnostics" box and Linkage Method define any other optional parameters under "Settings". Select the Linkage Action tab. Here you can configure the response of the recorder Video Quality Diagnostics is activated if the limits in the during an event (e.g.
Page 106 All manuals and user guides at all-guides.com Recording Recording Schedule  Select the camera and tick the Enable Schedule Open the main menu and click on Record. The following box. configuration is available for data recording.  Click on a trigger and use your mouse to highlight Recording Configuration of video stream the time period within the schedule.
Page 107 All manuals and user guides at all-guides.com Recording There are two types of configuration available: Note For "Normal", you define the time period for Recording Quality settings for continuous recording. and event-based recording. Substream The other triggers, such as motion detection, only Quality settings for the trigger recording when the specific trigger has substream, which is used mainly...
Page 108 All manuals and user guides at all-guides.com Recording Advanced settings Note If an event-supported recording is being configured, the best possible setting in respect of memory usage is if only events are recorded in high quality. Substream tab Overwrite Specify whether older recordings should be overwritten when the hard disk drive is full.
Page 109 All manuals and user guides at all-guides.com Recording Click on the "Edit" icon to apply these settings: Name Manually enter the name of the holiday or bank holiday Activated Enable or disable the holiday set Model By Date/By Week/By Month Start Date Select the start date/start time End Date...
Page 110 All manuals and user guides at all-guides.com Hard disk drives General Note The device can manage one 2.5" S-ATA hard disk drive. The installed hard disk drives have to be initialised before the device can be used for recording. It is only then that the device will recognise the hard disk drive.
Page 111 All manuals and user guides at all-guides.com Add NetHDD Advanced settings Additional data storage devices can be added to enable Here you can define the settings for the storage mode. storage across the network. Mode: Quota Warning In this mode, video data is divided between the total When using NetHDDs, ensure that your network is number of data storage devices connected and written of a sufficient size.
Page 112 Mode: Group In this mode, video data can be specifically (and also redundantly) stored on selected data storage devices. Only one group of hard disk drives is available for recorders TVVR33004 and TVVR33008. Parameter Setting Record on HDD Select HDD group.
Page 113 All manuals and user guides at all-guides.com Manual Manual Recording Alarm Press the REC button or navigate to Manual Here, select the alarm output which should be switched Management in the main menu to start manual in the event of manual recording. picture/video recording.
Page 114 All manuals and user guides at all-guides.com Manual Manual Video Quality Diagnostics Here, the cameras to be investigated using Manual Video Quality Diagnostics can be selected. Be aware that the diagnostics function for each channel must be switched on and configured under the menu "Camera" in order to do this.
Page 115: Video Export
All manuals and user guides at all-guides.com Video Export Video Export In the menu, go to Video Export to export recorded  Click on to lock and unlock a file. Locked files video data from the recorder. The following options are can no longer be overwritten by the system.
Page 116 All manuals and user guides at all-guides.com Video Export Event Define the period of the recordings to be searched for using the "Start Time" and "End Time" selection fields. Select the camera by ticking or unticking the box and then click on Search. For both types of event, the following window will appear after clicking on the Search button: Select the files to be exported by ticking or unticking the...
Page 117 All manuals and user guides at all-guides.com Maintenance Maintenance Log Information Note Note This menu is used for device maintenance and You can search for "events" according to the should only be used by experienced users. following main types/events/parameters:  ...
Page 118 All manuals and user guides at all-guides.com Maintenance  Operation Import/Export  Power On  Local: Unscheduled Shutdown  Local: Shutdown, Reboot, Login, Logout  Local: Change Settings  Local: Upgrade  Local: Start Recording  Information  HDD Information ...
Page 119 All manuals and user guides at all-guides.com Maintenance Select the upgrade file and click on Upgrade. Network Wait until the device reboots. Information regarding the network traffic and network If necessary, check the firmware status under interfaces is shown here. Information in the Maintenance menu.
Page 120 All manuals and user guides at all-guides.com Maintenance Network Detection tab Note This view allows for the analysis of network and performance problems with the recorder. Network Stat. tab Under "Network Delay, Packet Loss Test", you can check the connection to another device, such as a computer (‘pinging’).
Page 121 All manuals and user guides at all-guides.com Maintenance  You can specify which alarms will inform you of hard S.M.A.R.T disk drive errors. To do this, open "Exception" in the "Settings" menu. Shutdown Note Click on the "HDD Detect" submenu. ...
Page 122: Fault Rectification
All manuals and user guides at all-guides.com Fault rectification Fault rectification Before contacting the Service department, read the following information to determine the possible cause of any fault. Fault Cause Solution: No power Power cable not connected Connect the power cable properly to the socket Power switch at OFF Set power switch to ON...
Page 123: Technical Data
All manuals and user guides at all-guides.com Technical data Technical data Subject to technical changes and correction without notice. TVVR33008 ABUS video recorder TVVR33004 Video compression H.264 4 x analogue HD/analogue 8 x analogue HD/analogue Camera inputs 1 x network camera...
Page 124 All manuals and user guides at all-guides.com Disposal Disposal Notes on EC directives for waste electrical and electronic equipment For the protection of the environment, at the end of its useful lifespan, the device may not be disposed of in household waste.
Page 125 Domain MPEG Domains (name space) that identify Internet pages (e.g. Abbreviation for Moving Picture Experts Groupage www.abus-sc.de). This is used as an international standard for the Dual stream compression of moving pictures. On some DVDs the Dual stream designates a video transmission method. A...
Page 126 All manuals and user guides at all-guides.com Glossary "Video Graphics Array“" For PCs, the usual interface for "Phase Alternating Line"; European colour TV system. It analogue video signals – usually involves RGB signals. uses 576 visible picture lines, with the lines used for management signals, a full screen consists of 625 lines.
Page 127 All manuals and user guides at all-guides.com About the internal hard disk drive About the internal hard disk drive The internal hard disk drive (HDD) is very sensitive. Operate the device in accordance with the following instructions to avoid hard disk drive faults. Important recordings should be backed up on external media to avoid accidental data losses.
Page 128 All manuals and user guides at all-guides.com 4-/8-Channel Analogue HD Video Recorder TVVR33004 / TVVR33008 Manufacturer ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Germany)
Page 129 All manuals and user guides at all-guides.com 4-/8-Kanaals Analoge HD-Recorder TVVR33004 / TVVR33008 Gebruikershandleiding Versie 1.0...
Page 130 All manuals and user guides at all-guides.com Nederlands Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening. Houd hier rekening mee, ook als u dit product aan derden doorgeeft. Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen! In de inhoudsopgave vindt u een opsomming van de inhoud met vermelding van de bijbehorende paginanummers.
Page 131 All manuals and user guides at all-guides.com Inhoud Belangrijke veiligheidsinstructies ..........................134 Uitleg van symbolen ..............................134 Beoogd gebruik ................................134 Algemeen ..................................134 Voeding ..................................134 Overbelasting / overspanning ............................135 Kabels ..................................135 Opstelplaats/gebruiksomgeving ........................... 135 Onderhoud en reiniging ............................... 136 Accessoires ..................................
Page 132 All manuals and user guides at all-guides.com Inhoud Het weergavescherm ..............................147 Besturing via bedieningspaneel ........................... 147 Afspeeltype selecteren ..............................148 Apparaatmenu ................................149 Menu-overzicht ................................149 Instellingen ................................... 150 Menubeschrijving ................................. 150 Configuratie .................................. 151 Overzicht ..................................151 Algemene instellingen ..............................151 Netwerkopbouw ................................
Page 133 All manuals and user guides at all-guides.com Inhoud Alarm .................................... 176 Handmatige diagnose videokwaliteit ........................... 177 Video export ................................. 178 Duur ..................................... 178 Gebeurtenis ................................. 179 Onderhoud ..................................180 Systeeminformatie ............................... 180 Protocol zoeken ................................180 Import / export ................................181 Update..................................
Page 134: Belangrijke Veiligheidsinstructies
All manuals and user guides at all-guides.com Belangrijke veiligheidsinstructies Belangrijke veiligheidsinstructies Uitleg van symbolen Algemeen De volgende symbolen worden in de handleiding dan wel Lees voordat u het apparaat voor de eerste keer gebruikt op het apparaat gebruikt: nauwkeurig de volgende instructies en let op alle waarschuwingen, zelfs als u vertrouwd bent in de Symbool Signaalwo Betekenis...
Page 135 All manuals and user guides at all-guides.com Belangrijke veiligheidsinstructies risico van blikseminslag koppelt u het apparaat los Opstelplaats/gebruiksomgeving van het stroomnet. Of sluit het apparaat op een UPS  Plaats het apparaat op een stevig, vlak oppervlak en aan. plaats geen zware voorwerpen op het apparaat. ...
Page 136 All manuals and user guides at all-guides.com Belangrijke veiligheidsinstructies Onderhoud en reiniging Ingebruikname  Onderhoudswerkzaamheden zijn nodig als het apparaat Voor de eerste ingebruikneming alle veiligheids- en beschadigd is, bijv. als de netstekker, het netsnoer of de bedieningsinstructies in acht nemen! behuizing beschadigd is, vloeistof of voorwerpen in het ...
Page 137 De conformiteitsverklaring is verkrijgbaar menu verlaat. bij: Uitpakken ABUS Security-Center GmbH & Co. KG Tijdens het uitpakken dient u het apparaat met uiterste Linker Kreuthweg 5 zorgvuldigheid te behandelen. 86444 Affing...
Page 138: Apparaatoverzicht
All manuals and user guides at all-guides.com Apparaatoverzicht Apparaatoverzicht Voorzijde Achterzijde 4-kanaals recorder       Achterzijde 8-kanaals recorder      ...
Page 139 All manuals and user guides at all-guides.com Systeemindicaties / systeembediening Systeemindicaties / systeembediening Dubbelklik: Statusindicaties  Wisselen van de weergave op het De volgende statusindicaties geven informatie over de beeldscherm bij live-weergave en afspelen: bedrijfstoestand: enkel beeld of meerdere beelden ...
Page 140 All manuals and user guides at all-guides.com Handleiding Handleiding Aanwijzing Voordat u begint Gebruik uitsluitend harde schijven die geschikt zijn De volgende voorbereidingen moeten worden getroffen: voor video-opnames en 24/7-modus. Lees de algemene aanwijzingen, veiligheidsaanwijzingen en de beschrijvingen voor Aansluitingen maken het opstellen en aansluiten.
Page 141 Hardeschijfbeheer (initialisatie etc.) Camera-instellingen Opname-instellingen Aanwijzing Informeer op de ABUS-homepage (www.abus.com) of er nieuwe firmware- updates beschikbaar zijn voor dit apparaat en installeer deze. Aanwijzing Kies voor het uitschakelen de optie afsluiten en Wijziging van datum en/of tijd achteraf kan tot bevestig de vraag met Ja.
Page 142 All manuals and user guides at all-guides.com Installatiewizard Installatiewizard Systeem configureren Administrator configureren De installatiewizard leidt u door de vereiste Waarschuwing basisinstellingen van het systeem. Daarna is de Noteer het Admin-wachtwoord. videorecorder ingesteld voor opname en bewaking. Standaard ingesteld is Aanwijzing ‘1 2 3 4 5’...
Page 143  IPv4-subnetmasker: 255.255.255.0 5. DDNS-type: selecteer de DDNS-provider. Via  IPv4 Default Gateway: 192.168.0.1 abus-server.com heeft u een gratis DDNS-  toegang Voorkeur DNS-server: 192.168.0.1 6. Serveradres: voer hier de adresgegevens van de DDNS-provider in (niet nodig bij ABUS-server). 7. Gebruikersnaam en wachtwoord: Voer hier de...
Page 144 All manuals and user guides at all-guides.com Installatiewizard Hardeschijfbeheer Cameraopname Om een nieuwe harde schijf te configureren, vinkt u Selecteer bij ‘camera’ een camera waarmee u de het keuzevakje aan met een linker muisklik en klikt u opname wilt starten. vervolgens op Init.
Page 145: Live-Weergave
All manuals and user guides at all-guides.com Live-weergave Live-weergave Overzicht Menu bij muisbediening De live-weergave start automatisch na het inschakelen Aanwijzing van het apparaat. Als de cursor zich boven een live-beeld bevindt, drukt u op de rechter muisknop. De volgende instellingen zijn mogelijk. De pijl naar rechts geeft aan dat er een submenu is waarin items kunnen worden geselecteerd: In de kopregel bevinden zich de menu's...
Page 146 All manuals and user guides at all-guides.com Live-weergave Selectielijst in het camerabeeld Klik in de enkelvoudige of meervoudige weergave op een camerabeeld. Er verschijnt een keuzebalk: (1) (2) (4) (5) Nr. Betekenis van het symbool (1) Gedeelte voor het bewegen van de miniatuurbalk (2) Handmatige opname activeren/deactiveren (3) Directe weergave van de laatste 5 minuten (4) Audiofunctie activeren / deactiveren...
Page 147: Het Weergavescherm
All manuals and user guides at all-guides.com Afspelen in live-weergave Afspelen in live-weergave Besturing via bedieningspaneel Algemeen Er kan op drie verschillende manieren worden Het bedieningspaneel (4) wordt gebruikt voor de afgespeeld: besturing van de lopende weergave. De symbolen hebben de volgende betekenis: ...
Page 148 All manuals and user guides at all-guides.com Afspelen in live-weergave 14 Langzaam vooruitspoelen (8x  1x) Afspeeltype selecteren 15 Snel vooruitspoelen (1x  8x) Door selectie van het afspeeltype (5) kunnen 16 Vorige dag verschillende soorten opnames en gebeurtenissen in de weergave worden weergegeven en gefilterd.
Page 149 All manuals and user guides at all-guides.com Apparaatmenu Apparaatmenu Bovendien vindt u aan de rechterkant belangrijke Menu-overzicht informatie over het apparaat. Het volgende menu-overzicht toont de belangrijkste  Klik op het gewenste menu om het te openen. menu’s, waarmee het apparaat kan worden ingesteld en ...
Page 150 All manuals and user guides at all-guides.com Instellingen Instellingen Menubeschrijving Menu Beschrijving Configuratie Beheren van alle apparaatinstellingen (algemeen, netwerk, live-weergave, onderhoud, gebruiker). Camera Menu voor het instellen van cameraparameters (OSD-configuratie, beeldmodus, bewegingsdetectie, sabotagebeveiliging, videoverlies). Opname Menu voor het instellen van opnameparameters (tijdschema, cameraresolutie, vakantie enz.).
Page 151 All manuals and user guides at all-guides.com Configuratie Configuratie Algemene instellingen Aanwijzing Tabblad Instelling In het menu Systeem Configuratie worden alle Algemeen apparaatinstellingen beheerd. Taal OSD-taal Waarschuwing Resolutie Monitor-resolutie Controleer of datum en tijd correct zijn ingesteld. Tijdzone GMT (Greenwich Mean Time) LET OP: Menu Datum MM-TT-JJJJ, TT-MM-JJJJ,...
Page 152 All manuals and user guides at all-guides.com Configuratie Begrippen Tabblad DST- Instelling instellingen Hieronder vindt u een overzicht van de begrippen die Auto DST- Als het keuzevakje aangevinkt is, voor het gebruik van het apparaat in netwerken van aanpassing schakelt het apparaat automatisch belang zijn.
Page 153 All manuals and user guides at all-guides.com Configuratie Netwerkconfiguratie DHCP De DHCP-server wijst automatische het IP-adres, het subnetmasker, de gateway en de en de naamserver toe aan een netwerkapparaat. DHCP's zijn beschikbaar in moderne routers. De DHCP-service moet apart worden ingesteld en geactiveerd; meer informatie vindt u in de bijbehorende handleiding.
Page 154 Aanwijzing Sommige van deze instellingen zijn niet selecteerbaar voor bepaalde modi. Om de ABUS DDNS-functie te kunnen gebruiken moet u eerst een account bij www.abus-server.com inrichten. Neem hiervoor de FAQ's op de website in acht. Vink het keuzevakje ‘DDNS activeren’ aan en kies vervolgens het DDNS-type ‘DynDNS’...
Page 155 All manuals and user guides at all-guides.com Configuratie Neem uw gegevens over met Toepassen. Het IP- Parameter Instelling adres van uw internetverbinding wordt nu elke Activeer de Keuzevakje aanvinken als een minuut op de server vernieuwd. serverauthenticatie aanmelding bij de server van de internetprovider wordt uitgevoerd Tabblad NTP Gebruikersnaam...
Page 156 Bij geactiveerde UPnP worden de Het IP-adres moet overeenkomen door UPnP geconfigureerde met die in de netwerkpoorten (indien ABUS DDNS videobewakingssoftware. actief is) aan de ABUS-server RTSP- Geef de RTSP-poort aan overgedragen. servicepoort (Standaard 554) Bij instelling ‘handmatig’ kunnen de...
Page 157 All manuals and user guides at all-guides.com Configuratie  Bevestig de instellingen met een klik op Toepassen Alarm en verlaat het menu met Terug. Tabblad Alarmstatus Instellingen Tabblad Kanaal triggeren Selecteer door het aanvinken van het bijbehorende Hier ziet u een lijst met alle alarmin- en uitgangen en de keuzevakje, welk camerakanaal in geval van alarm dient actuele status.
Page 158 All manuals and user guides at all-guides.com Configuratie Tabblad Reactie Parameter Notificaties Selecteer de camera die bij een Selecteer het tabblad Reactie. Hier kunt u het gedrag van alarm met een PTZ-commando de recorder bij bewegingsdetectie configureren door het moet worden aangestuurd. betreffende keuzevakje aan te klikken.
Page 159: Camera-Uitgang Instellen
10 seconden opnieuw op om de automatische herkenning uit te voeren. Camera-uitgang instellen U kunt maximaal 5 (TVVR33004) of 9 (TVVR33008) camera's bij de live-weergave tegelijkertijd weergeven. Op het tabblad Algemeen zijn de volgende instellingen beschikbaar:...
Page 160 All manuals and user guides at all-guides.com Configuratie Waarschuwing Gebruikers Stel hier het gedrag van de recorder voor Waarschuwing waarschuwingen en systeemgebeurtenissen in. Activeer hiervoor de instelling ‘Gebeurtenisaanwijzing activeren’. Noteer ook het Admin-wachtwoord. Standaard ingesteld is 1 2 3 4 5 Voor de volgende fouttypes kunt u een waarschuwing activeren: In het gebruikersbeheer kunt u nieuwe gebruikers...
Page 161 All manuals and user guides at all-guides.com Configuratie Level BELANGRIJK: Parameter Instelling Op het niveau Exploitant kunnen Lokale Lokaal protocol zoeken meer rechten worden ingesteld configuratie Lokale parameterinstellingen als op het niveau Gast. Lokale camerabeheer Gebruiker MAC MAC-adres van de Geavanceerde instellingen netwerkadapter van de door de Lokaal afsluiten / opnieuw opstarten...
Page 162 De beschikbare bandbreedte geeft aan hoeveel Camera bandbreedte u nog voor de installatie van de netwerkcamera's ter beschikking hebt. Aanwijzing Er kunnen bij de recorder TVVR33004 één netwerkcamera en bij de recorder TVVR33008 twee camera’s worden toegevoegd. De volgende camera's zijn compatibel met de recorder: TVIP11560;...
Page 163 All manuals and user guides at all-guides.com Camera Tijdformaat Selectie van de tijdsweergave bij het zoeken naar weergave Instellingen voor de weergave Weergavemodus van de cameranaam en de datum Lettergrootte selecteren Weergavelettertype Beeld Kies bij ‘Camera’ het te bewerken camerakanaal. Bij gebruik van een analoge HD PTZ-camera worden de besturingssignalen via de BNC-kabel doorgegeven.
Page 164 Om met behulp van de bewegingsdetectie op te instellingen automatisch gedetecteerd. Het protocol voor nemen, moet u het tijdschema onder Opname HD-TVI is ABUS-C (Coaxitron). Kies een ander protocol instellen. bij gebruik van een analoge PTZ-camera. De bewegingsdetectie activeert bij pixelveranderingen in...
Page 165 All manuals and user guides at all-guides.com Camera Kanaal triggeren Reactie Door op ‘Instellingen’ te klikken verschijnt het tabblad Selecteer het tabblad Koppelingsactie. Hier kunt gedrag recorder Kanaal triggeren (alleen bij bewegingsdetectie): bewegingsdetectie configureren door het betreffende keuzevakje aan te klikken. Selecteer één of meerdere camerakanalen die bij een alarm een reactie moeten uitvoeren.
Page 166 All manuals and user guides at all-guides.com Camera Tijdschema activeren Privé-zone Selecteer het tabblad Tijdschema activeren. Stel hier in op welke tijden de op tabblad Reactie ingestelde reacties dienen te activeren. Selecteer de dag en voer het tijdschema in. Kies bij ‘Camera’ het te bewerken camerakanaal. Aanwijzing Plaats het haakje bij Privé-zone activeren.
Page 167 All manuals and user guides at all-guides.com Camera Selecteer de dag en voer het tijdschema in. Audio waarschuwing Het apparaat geeft meermaals een Aanwijzing waarschuwingssignaal U kunt maximaal 8 tijdrasters definiëren, steeds CMS-berichten De CMS geeft een van 00:00 tot 00:00, de tijden van de individuele waarschuwing uit.
Page 168 All manuals and user guides at all-guides.com Camera Videokwaliteitsdiagnose Aanwijzing U kunt maximaal 8 tijdrasters definiëren, steeds van 00:00 tot 00:00, de tijden van de individuele rasters mogen elkaar niet overlappen. Kies bij Kopiëren of de instelling voor alle dagen van de week en de vakantie-instellingen moeten worden overgenomen.
Page 169 All manuals and user guides at all-guides.com Opname Opname  Selecteer de camera en klik op het keuzevakje Tijdschema Tijdschema activeren. Open het hoofdmenu en klik op Opname. De volgende  Klik op een trigger en markeer de tijdvensters in het programmering voor gegevensopname is beschikbaar: tijdschema met de muis.
Page 170 All manuals and user guides at all-guides.com Opname Er zijn twee typen van programmering beschikbaar: Aanwijzing Opname Kwaliteitsinstellingen voor Met ‘Duur’ definieert u het tijdvenster waarin wordt continue en opgenomen. gebeurtenisondersteunde De andere ‘trigger’ zoals bewegingsdetectie opname schakelt alleen bij het intreden van deze ‘trigger’ Substream Kwaliteitsinstelling voor de de opname in.
Page 171 All manuals and user guides at all-guides.com Opname ‘Main Stream (duur)’ wordt uitsluitend voor continue Max. bitrate- Aanbevolen bitrate afhankelijk gebruikt. De instelling ‘Main stream opname bereik van de ingestelde resolutie, (gebeurtenis)’ wordt voor alle opnames bij aanbevolen beeldfrequentie enz. gebeurtenissen gebruikt.
Page 172 All manuals and user guides at all-guides.com Opname Naam Handmatige invoer van de naam van de vakantie of de feestdag Geactiveerd Activeren resp. deactiveren van de ingestelde vakantie Model Op datum/op week/op maand Starttijd Selectie van de begindatum/begintijd Eindtijd Selectie van de einddatum/eindtijd Aanwijzing Configureer het tijdschema na activeren van de...
Page 173: Harde Schijf Inbouwen
All manuals and user guides at all-guides.com Harde schijven Algemeen Aanwijzing Het apparaat kan een 2,5 inch SATA harde schijf beheren. Voordat u met het apparaat opnames kunt maken moet de ingebouwde harde schijf ‘geïnitialiseerd’ worden. Pas dan herkent het apparaat de harde schijf.
Page 174 All manuals and user guides at all-guides.com De statusbalk geeft de voortgang van de initialisatie Geavanceerde instellingen aan. Hier kunt u de instellingen voor de geheugenmodus Na afloop van het proces verschijnt de harde schijf. opgeven. Netwerkstation toevoegen Modus: Geheugen Er kunnen verdere gegevensdragers voor het opslaan via In deze modus worden de videogegevens verdeeld over het netwerk toegevoegd worden.
Page 175 All manuals and user guides at all-guides.com Modus: Groep In deze modus kunnen de videogegevens doelgericht (ook redundant) naar de gekozen gegevensdrager worden geschreven. Voor de recorders TVVR33004 en TVVR33008 is slechts één groep harde schijven beschikbaar. Parameter Instelling Op HDD-groep...
Page 176 All manuals and user guides at all-guides.com Handmatig Handmatig Opname Alarm Druk op de REC-toets of ga in het hoofdmenu naar Kies hier de alarmuitgang, die bij handmatig opnemen Paniekopname om een handmatige beeld->/video- moet worden geschakeld. opname te starten. Als een opname handmatig wordt gestart, moet deze ook handmatig weer worden beëindigd.
Page 177 All manuals and user guides at all-guides.com Handmatig Handmatige diagnose videokwaliteit Kies hier de camera die met de handmatige videokwaliteitsdiagnose moet worden onderzocht. Denk eraan dat hiervoor de diagnosefunctie in het menu ‘Camera’ voor het betreffende kanaal ingeschakeld en geconfigureerd moet worden. Door het indrukken van de knop ‘Diagnose’...
Page 178: Video Export
All manuals and user guides at all-guides.com Video export Video export  Ga in het menu naar Video export om opgenomen De bestandsgrootte van elke opname en de totaal videogegevens van de recorder te exporteren. De grootte van alle gevonden opnames worden volgende opties zijn beschikbaar: weergegeven.
Page 179 All manuals and user guides at all-guides.com Video export Gebeurtenis Leg de opnameperiode vast waarin u wilt zoeken met behulp van de keuzevakjes bij ‘starttijd’ en ‘eindtijd’. Selecteer de camera door het keuzevakje aan resp. uit te vinken en klik op Zoeken. Bij beide gebeurtenistypen verschijnt na het indrukken van de knop Zoeken het volgende venster: Selecteer de bestanden die u wilt exporteren door het...
Page 180 All manuals and user guides at all-guides.com Onderhoud Onderhoud Protocol zoeken Aanwijzing Aanwijzing Het menu wordt gebruikt voor het onderhoud van Het zoeken naar ‘gebeurtenissen’ kan de apparaten en mag uitsluitend worden bediend plaatsvinden op basis van de volgende door ervaren gebruikers. hoofdtypen/gebeurtenissen/parameters: ...
Page 181 All manuals and user guides at all-guides.com Onderhoud  Lokaal: Uitschakelen, Import / export Herstarten, Aanmelden, Afmelden  Lokaal: Instellingen wijzigen  Lokaal: Update  Lokaal: Opname starten  Informatie Alles  HDD-informatie  HDD S.M.A.R.T.  Opname starten  Opname beëindigen ...
Page 182 All manuals and user guides at all-guides.com Onderhoud Wacht totdat het apparaat opnieuw is opgestart. Netwerk Controleer eventueel de firmwarestand in het menu Onderhoud onder Informatie. Systeemreset Hier wordt informatie over het netwerkverkeer en de uitvoeren. netwerkinterfaces weergegeven. Aanwijzing Tabblad Netwerkbelasting De update via FTP werkt op de hierboven Met de netwerkgrafieken kunt u de netwerkbelasting op beschreven wijze:...
Page 183 All manuals and user guides at all-guides.com Onderhoud Klik op status, om de status van de LAN- Tabblad Netwerkidentificatie aansluitingen (verbonden/niet verbonden) te laten weergeven.  Klik op Netwerk, om uw netwerkinstellingen te wijzigen. Tabblad Statistiek van netwerkressources Bij ‘Netwerktest’ kunt u de verbinding met een ander apparaat, zoals een computer controleren (‘pingen’).
Page 184: Status Harde Schijf Controleren
All manuals and user guides at all-guides.com Onderhoud S.M.A.R.T Afsluiten Aanwijzing  Selecteer uitloggen om het menu blokkeren.  Selecteer afsluiten om het apparaat het uitschakelen.  Selecteer opnieuw starten om een reboot (uitschakelen, opnieuw inschakelen) uit te Klik op het submenu ‘S.M.A.R.T’. voeren.
Page 185: Verhelpen Van Storingen
All manuals and user guides at all-guides.com Verhelpen van storingen Verhelpen van storingen Lees eerst de onderstaande aanwijzingen door om de mogelijke oorzaak van een storing te vinden voordat u naar de service belt. Storing Oorzaak Oplossing Geen stroom Netsnoer is niet aangesloten Netsnoer stevig op het stopcontact aansluiten Netschakelaar op OFF...
Page 186: Technische Gegevens
All manuals and user guides at all-guides.com Technische gegevens Technische gegevens Technische wijzigingen en vergissingen voorbehouden. TVVR33008 ABUS digitale recorder TVVR33004 Videocompressie H.264 4 x Analoog HD / Analoog 8 x Analoog HD / Analoog Camera-ingangen 1 x netwerkcamera 2 x netwerkcamera...
Page 187 All manuals and user guides at all-guides.com Afvoer Afvoer Verwijzing naar EG-richtlijn voor afgedankte elektrische en elektronische apparatuur In het belang van de milieubescherming mag het apparaat aan het einde van de levensduur niet bij het huishoudelijke afval worden gegooid. Het apparaat kan via de inzamelpunten in uw land worden afgevoerd.
Page 188 Domein MPEG Domein (naamruimte) voor de identificatie van Afkorting voor Moving Picture Experts Group. Daarbij internetpagina's (bijvoorbeeld www.abus-sc.de). gaat het om een internationale standaard voor de Dual Stream compressie van bewegende beelden. Op enkele dvd's Dual Stream is een videotransmissie-methode. Een...
Page 189 All manuals and user guides at all-guides.com Woordenlijst ‘Phase Alternating Line’; Europees systeem voor ’Video Graphics Array’. Voor pc's gangbare interface voor analoge videosignalen – feitelijk gaat het daarbij om kleurentelevisie. Er worden 576 zichtbaar lijnen gebruikt; met de voor beheerssystemen gebruikte lijnen bestaat RGB-signalen.
Page 190 All manuals and user guides at all-guides.com Via de interne harde schijf Via de interne harde schijf De interne harde schijf (HDD) is zeer gevoelig. Bedien het apparaat aan de hand van de onderstaande instructies om hardeschijffouten te voorkomen. Belangrijke opnames zouden op externe media moeten worden opgeslagen, om onverwacht gegevensverlies te voorkomen.
Page 191 All manuals and user guides at all-guides.com 4-/8-Kanaals Analoge HD Videorecorder TVVR33004 / TVVR33008 Fabrikant ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Duitsland)
Page 192 All manuals and user guides at all-guides.com Enregistreur Numérique HD Analogique 4 / 8 Canaux TVVR33004 / TVVR33008 Manuel d’utilisateur Version 1.0...
Page 193 All manuals and user guides at all-guides.com Français Les recommandations contenues dans ce manuel d’utilisateur sont importantes pour la mise en service et l’utilisation du produit. Ne pas l’oublier lors de la remise du produit à un tiers. Nous vous recommandons également de conserver ce manuel d’utilisateur afin de pouvoir le consulter à...
Page 194 All manuals and user guides at all-guides.com Sommaire Consignes de sécurité importantes ........................... 197 Explication des pictogrammes ............................. 197 Utilisation conforme aux prescriptions ......................... 197 Généralités ................................... 197 Alimentation électrique ..............................197 Surcharge/surtension ..............................198 Câble .................................... 198 Lieu d’installation/Environnement d’exploitation ......................198 Maintenance et entretien .............................
Page 195 All manuals and user guides at all-guides.com Sommaire L’écran de lecture ................................ 210 Contrôle par champ de commande ..........................210 Sélection du type de lecture............................211 Menu de l’appareil ................................ 212 Présentation du menu ..............................212 Réglages ..................................213 Description du menu ..............................213 avancée ..................................
Page 196 All manuals and user guides at all-guides.com Sommaire Alarme ..................................239 Diagnostic manuel de qualité vidéo ..........................240 Exportation vidéo ................................. 241 Continu ..................................241 Événement ................................... 242 Maintenance ................................. 243 Info système ................................. 243 Recherche de protocole ............................... 243 Importation / exportation ..............................
Page 197: Consignes De Sécurité Importantes
All manuals and user guides at all-guides.com Consignes de sécurité importantes Consignes de sécurité importantes Explication des pictogrammes Généralités Les pictogrammes suivants sont utilisés dans la Avant la première utilisation du matériel, lisez documentation ainsi que sur le matériel : attentivement les indications, et plus particulièrement les avertissements, même si vous êtes autorisé...
Page 198: Lieu D'installation/Environnement D'exploitation
All manuals and user guides at all-guides.com Consignes de sécurité importantes   Afin de prévenir tout danger d’incendie, il convient de Ne modifiez pas et ne manipulez pas le câble ni la débrancher la fiche de la prise en cas de non- prise secteur.
Page 199 All manuals and user guides at all-guides.com Consignes de sécurité importantes Maintenance et entretien Mise en service  Des travaux de maintenance sont nécessaires lorsque Avant la première mise en service, respecter toutes l’appareil est endommagé (par exemple lorsque la fiche, les consignes de sécurité...
Page 200 Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé. Étendue de la livraison Enregistreur Clause de non-responsabilité  Enregistreur Vidéo HD Analogique ABUS 4 / Ce manuel d’utilisateur a été rédigé avec le plus 8 canaux grand soin. Si vous veniez cependant à remarquer ...
Page 201: Présentation De L'appareil
All manuals and user guides at all-guides.com Présentation de l’appareil Présentation de l’appareil Face avant Face arrière Enregistreur 4 canaux       Face arrière Enregistreur 8 canaux      ...
Page 202: Affichages Système / Commande Système
All manuals and user guides at all-guides.com Affichages système / Commande système Affichages système / Commande système Double clic : affichages d’état  Changement du mode d’affichage Une Les affichages d’état suivants vous renseignent sur image-Plusieurs images en mode live et l’état de fonctionnement : visionnage ...
Page 203: Démarrer L'appareil
All manuals and user guides at all-guides.com Guide de démarrage rapide Guide de démarrage rapide Fermez le boîtier. Avant de commencer Remarque Effectuer les préparations suivantes : N’utilisez que des disques durs qui conviennent à Veuillez respecter les remarques générales, les l’enregistrement vidéo et au fonctionnement consignes de sécurité, ainsi que les instructions 24 h/24, 7 j/7.
Page 204: Configuration De L'appareil
Réglages d’enregistrement arrêté. Débranchez maintenant la fiche du bloc Remarque d’alimentation. Veuillez consulter la page d’accueil ABUS Pour verrouiller le système, sélectionnez le symbole (www.abus.com) pour voir si de nouvelles Déconnexion. L’interface utilisateur est verrouillée. mises à jour du firmware sont disponibles pour Pour accéder au menu, il faut saisir un mot de...
Page 205: Assistant De Configuration
All manuals and user guides at all-guides.com Assistant de configuration Assistant de configuration Configuration de l’administrateur Configurer le système L’assistant de configuration vous guide à travers les Avertissement réglages de base du système. L’enregistreur numérique Notez le mot de passe administrateur. est ensuite configuré...
Page 206 Adresse IPv4 : 192.168.0.50 5. Type DDNS : Sélectionnez le fournisseur DDNS.  Masque de sous-réseau IPv4 : Vous recevrez un accès DDNS gratuit via abus- 255.255.255.0 server.com  Passerelle par défaut IPv4 : 6. Adresse de serveur : Saisissez ici les données 192.168.0.1...
Page 207 All manuals and user guides at all-guides.com Assistant de configuration Administration du disque dur Enregistrement caméra Pour configurer un disque dur, cochez la case avec Sélectionnez la caméra souhaitée pour un clic gauche puis cliquez sur Init. l’enregistrement dans l’option correspondante Cochez la case «...
Page 208: Affichage En Temps Réel
All manuals and user guides at all-guides.com Affichage en temps réel Affichage en temps réel Aperçu Menu contextuel pour la commande avec la souris L’affichage en temps réel démarre automatiquement à la mise en marche de l’appareil. Remarque Appuyez sur la touche droite de la souris pendant que le pointeur de la souris se trouve sur une image en direct.
Page 209 All manuals and user guides at all-guides.com Affichage en temps réel Barre de sélection sur l’image de la caméra Cliquez sur l’affichage simple ou multiple d’une image. Une barre de sélection s’affiche : (1) (2) (4) (5) Signification du symbole (1) Zone de déplacement de la barre miniature (2) Activer/désactiver l’enregistrement manuel (3) Lecture immédiate des 5 dernières minutes...
Page 210: Lecture En Affichage En Temps Réel
All manuals and user guides at all-guides.com Lecture en affichage en temps réel Lecture en affichage en temps réel Contrôle par champ de commande Généralités La lecture peut s’effectuer de trois manières : Le champ de commande (4) permet de contrôler la lecture en cours.
Page 211: Sélection Du Type De Lecture
All manuals and user guides at all-guides.com Lecture en affichage en temps réel 15 Avance rapide (1x  8x) Sélection du type de lecture 16 Jour précédent La sélection du type de lecture (5) permet de visionner et 17 Jour suivant de filtrer différents types d’enregistrements et d’événements en mode lecture.
Page 212: Menu De L'appareil
All manuals and user guides at all-guides.com Menu de l’appareil Menu de l’appareil À droite, vous trouverez également toute une série Présentation du menu d’informations importantes relatives à votre produit. Les principaux menus destinés au paramétrage et à  Cliquez sur le menu souhaité pour l’ouvrir. l’utilisation de l’appareil se situent dans le menu général ...
Page 213: Description Du Menu
All manuals and user guides at all-guides.com Réglages Réglages Description du menu Menu Description Gestion de tous les réglages de l’appareil (Généralités, Réseau, Affichage en temps avancée réel, Avertissement, Utilisateur). Menu de configuration des paramètres de caméra (Configuration de l’affichage à Caméra l’écran, Mode écran, Détection de mouvement, Zone privée, Surveillance anti- sabotage, Perte vidéo).
Page 214 All manuals and user guides at all-guides.com Avancée Avancée Réglages généraux Remarque Le menu Configuration gère l’ensemble des Onglet Réglage Généralités réglages de l’appareil. Langues de l’affichage à l’écran Langue Résolution de l’écran Avertissement Résolution Assurez-vous que la date et l’heure ont été Fuseau horaire GMT (Greenwich Mean Time) correctement réglées.
Page 215: Généralités
All manuals and user guides at all-guides.com Avancée Terminologie Onglet Réglage Réglages DST Ci-après un aperçu de termes importants pour pouvoir L’appareil passe automatiquement en Adaptation utiliser l’appareil dans des réseaux. heure d’été lorsque la case est DST autom. cochée. Paramètre Réglage Activer DST...
Page 216 All manuals and user guides at all-guides.com Avancée Configuration du réseau DHCP Le serveur DHCP attribue automatiquement l’adresse IP, le masque de sous-réseau, la passerelle et le serveur de noms à l’appareil réseau. Des DHCP sont disponibles dans les routeurs actuels. Le service DHCP doit être réglé...
Page 217: Onglet Généralités
Remarque Certains de ces réglages ne peuvent pas être sélectionnés pour tous les modes. Pour pouvoir utiliser la fonction ABUS DDNS, vous devez auparavant configurer un compte sur www.abus-server.com. Pour ce faire, tenez compte de la FAQ présentée sur le site Internet.
Page 218: Onglet Ntp
All manuals and user guides at all-guides.com Avancée Nom d’utilisateur Compte e-mail chez le fournisseur Onglet NTP d’accès Mot de passe Mot de passe protégeant le compte e-mail Serveur SMTP Adresse du serveur SMTP du fournisseur d’accès Port SMTP Entrez le port SMTP Activer SSL Cochez la case pour activer l’encodage des e-mails.
Page 219: Onglet Autres Réglages
Quand la fonction UPnP est activée, minimaliser le trafic. L’adresse IP doit les ports réseau configurés via UPnP correspondre à celle figurant dans le sont transmis au serveur ABUS (si logiciel de vidéosurveillance. ABUS DDNS est activé). Port Service Entrez le port RTSP Type d’affectation Le réglage «...
Page 220: Onglet État De L'alarme
All manuals and user guides at all-guides.com Avancée  Cliquez sur Copier pour appliquer ces paramètres à Alarme d’autres caméras.  Onglet État de l’alarme Cliquez sur Utiliser pour confirmer les réglages et sur Retour pour quitter le menu. Réglages Onglet Déclencher un canal Vous voyez ici une liste de toutes les entrées et sorties d’alarme ainsi que leur état actuel.
Page 221: Onglet Sortie D'alarme
All manuals and user guides at all-guides.com Avancée Onglet Réaction Appeler Sélectionnez le numéro du préréglage préréglage. Sélectionnez l’onglet Réaction. Vous pouvez configurer ici le comportement de l’enregistreur en cas d’alarme en Démarrer tour Sélectionnez le numéro du tour. cochant la case correspondante. Démarrer Sélectionnez le numéro du modèle.
Page 222: Régler La Sortie De Caméra
10 secondes pour effectuer la détection automatique. Régler la sortie de caméra Jusqu’à 5 (TVVR33004) ou 9 (TVVR33008) caméras peuvent être utilisées simultanément pour l’affichage en temps réel. Les réglages suivants sont disponibles dans l’onglet Généralités :...
Page 223 All manuals and user guides at all-guides.com Avancée Avertissement Utilisateur Réglez ici le comportement de l’enregistreur pour les Avertissement messages d’alarme et les événements du système. Activez pour cela le réglage « Activer l’indication Notez le mot de passe administrateur. d’événement ».
Page 224 All manuals and user guides at all-guides.com Avancée Entrez à nouveau le code d’accès par Confirmer Paramètre Réglage mesure de sécurité. Configuration Recherche locale de protocole Niveau IMPORTANT : locale Réglages locaux de paramètres Il est possible de régler plus de droits Gestion locale de caméras dans le niveau Opérateur que dans le Réglages avancés...
Page 225: Affichage À L'écran
Caméra La largeur de bande disponible vous indique ce dont Caméra vous disposez pour configurer les caméras réseau. Remarque L’enregistreur TVVR33004 permet d’ajouter une caméra réseau et l’enregistreur TVVR33008 deux caméras réseau. Les caméras suivantes sont compatibles avec l’enregistreur : TVIP11560 ;...
Page 226 All manuals and user guides at all-guides.com Caméra Format horaire Sélection du type d’affichage de l’heure pour la recherche de lecture Réglages de l’affichage du nom Mode d’affichage de la caméra et de la date Sélection de la taille de la police Affichage de la police Image...
Page 227 Définissez ici les réglages du protocole de la caméra PTZ. En cas d’utilisation d’une caméra HD-TVI, les réglages sont automatiquement identifiés. Le protocole pour la HD-TVI est ABUS-C (Coaxitron). Sélectionnez un autre protocole en cas d’utilisation d’une caméra PTZ analogique.
Page 228 All manuals and user guides at all-guides.com Caméra Déclencher un canal Réaction Sélectionnez l’onglet Réaction. Cliquez sur « Réglages » pour ouvrir l’onglet Déclencher Vous pouvez configurer comportement un canal (uniquement en détection de mouvement) : l’enregistreur en cas d’alarme en cochant la case correspondante.
Page 229 All manuals and user guides at all-guides.com Caméra Sélectionnez le canal de caméra à éditer dans Sélectionnez le jour et entrez le planning. « Caméra ». Remarque Vous pouvez définir jusqu’à 8 grilles horaires, Cochez la case Activer la zone privée. Jusqu’à...
Page 230 All manuals and user guides at all-guides.com Caméra Réaction Perte vidéo Sélectionnez l’onglet Réaction. Vous pouvez configurer comportement l’enregistreur en cas d’événement (détection d’un mouvement par ex.) en cochant la case correspondante. Sélectionnez le canal de caméra à éditer dans Paramètre Notifications «...
Page 231 All manuals and user guides at all-guides.com Caméra Sélectionnez le canal de caméra à éditer dans Réaction Sélectionnez l’onglet Réaction. « Caméra ». Vous pouvez configurer comportement l’enregistreur en cas d’événement (détection d’un Cochez « Activer le diagnostic de qualité vidéo » et déterminez en option d’autres paramètres sous mouvement par ex.) en cochant la case correspondante.
Page 232: Onglet Enregistrement
All manuals and user guides at all-guides.com Enregistrement Enregistrement  Sélectionnez la caméra et cochez la case Activer le Planning planning. Ouvrez le menu principal et cliquez sur enregistrement.  Cliquez sur un « déclencheur » et sélectionnez les La programmation suivante est disponible pour l’enregistrement de données : périodes dans le planning avec la souris.
Page 233 All manuals and user guides at all-guides.com Enregistrement Deux types de programmation sont disponibles : Remarque Enregistrement Réglage de la qualité des Vous définissez la tranche horaire pour l’enregistrement avec « Durée ». enregistrements continus et en fonction d’un événement L’autre déclencheur, tel que celui de la détection Flux partiel Réglage de la qualité...
Page 234: Onglet Flux Partiel
All manuals and user guides at all-guides.com Enregistrement Cliquez sur Utiliser pour confirmer les réglages et sur Retour pour quitter le menu. Remarque Réglages avancés Si vous programmez un enregistrement en fonction d’un événement, vous obtiendrez le réglage optimal en termes de consommation d’espace de mémoire en enregistrant exclusivement les événements en meilleure qualité.
Page 235 All manuals and user guides at all-guides.com Enregistrement Cliquez sur le symbole « Éditer » pour modifier ces réglages. Saisie manuelle du nom des vacances ou du jour férié Activé Activer ou désactiver les vacances définies Modèle Selon la date / Selon la semaine / Selon le mois Heure de début Sélection de la date/heure de...
Page 236: Intégrer Un Disque Dur
All manuals and user guides at all-guides.com Disques durs Généralités Remarque L’appareil peut gérer un disque dur SATA de 2,5". Le disque dur intégré doit être « initialisé » avant de pouvoir faire des enregistrements avec l’appareil. Ce n’est qu’à ce moment que l’appareil reconnaît le disque dur.
Page 237 All manuals and user guides at all-guides.com Initialiser le disque dur Cliquez sur Rechercher pour déterminer le serveur de stockage en réseau, puis sur OK pour ajouter le lecteur Sélectionnez le disque dur en cochant la case réseau. correspondante. Lancez le processus en cliquant sur Init. Le lecteur réseau doit être initialisé...
Page 238 Mode : Groupe Dans ce mode, les données vidéo peuvent être enregistrées de manière ciblée (également redondante) sur des supports de données sélectionnés. Pour les enregistreurs TVVR33004 et TVVR33008, vous ne disposez que d’un groupe de disques durs. Paramètre Réglage Enregistrer sur le Sélection du groupe HDD...
Page 239 All manuals and user guides at all-guides.com Manuel Manuel Enregistrement Alarme Sélectionnez la sortie d’alarme à activer lors d’un Appuyez sur la touche REC ou cliquez sur Enregistrement en urgence dans le menu principal enregistrement manuel. pour démarrer un enregistrement image/vidéo manuel. Si un enregistrement est démarré...
Page 240: Diagnostic Manuel De Qualité Vidéo
All manuals and user guides at all-guides.com Manuel Diagnostic manuel de qualité vidéo Sélectionnez ici la caméra qui doit être analysée via le diagnostic manuel de qualité vidéo. Veillez à ce que la fonction de diagnostic soit activée et configurée dans le menu «...
Page 241: Exportation Vidéo
All manuals and user guides at all-guides.com Exportation vidéo Exportation vidéo  Passez au menu Exportation vidéo pour exporter des La taille du fichier des différents enregistrements et la données vidéo et des images enregistrées par taille totale de tous les enregistrements trouvés sont l’enregistreur.
Page 242 All manuals and user guides at all-guides.com Exportation vidéo Événement Définissez la période de l’enregistrement recherché à l’aide des champs « Heure de début » et « Heure de fin ». Sélectionnez une caméra en cochant ou en décochant la case correspondante puis cliquez sur Rechercher.
Page 243 All manuals and user guides at all-guides.com Maintenance Maintenance Recherche de protocole Remarque Remarque Ce menu permet la maintenance de l’appareil et La recherche d’« événements » peut s’effectuer ne doit être utilisé que par des utilisateurs selon les types principaux, les événements et les expérimentés.
Page 244 All manuals and user guides at all-guides.com Maintenance   Cliquez sur le symbole « Lecture » pour Opération locale : arrêt, éventuellement démarrer l’enregistrement concernant redémarrage, ouverture de l’événement. session, fermeture de session   Opération locale : modifier les Cliquez sur Exportation pour sauvegarder le fichier réglages journal sur le média USB.
Page 245: Onglet Utilisation Du Réseau
All manuals and user guides at all-guides.com Maintenance  Avertissement Copiez le fichier de mise à jour avec l’extension *.mav sur une clé USB dans le Tous les réglages que vous avez effectués depuis la mise en service (caméras, réglages répertoire principal.
Page 246: Onglet Détection De Réseau
All manuals and user guides at all-guides.com Maintenance « Exportation du paquet réseau» vous permet d’exporter Réception Affichage du volume de données les réglages des différentes connexions ou, selon le en Mbits/s reçues actuellement réglage, de la connexion. par l’enregistreur. La valeur augmente avec le nombre de 1.
Page 247: Contrôle De L'état Des Disques Durs
All manuals and user guides at all-guides.com Maintenance S.M.A.R.T Arrêter Remarque  Sélectionnez Déconnexion pour verrouiller le menu de commande.  Sélectionnez Arrêter pour éteindre l’appareil.  Sélectionnez Redémarrer pour effectuer un amorçage (éteindre, redémarrer). Cliquez sur le sous-menu « S.M.A.R.T ». Ce sous-menu vous permet de vérifier l’absence d’erreurs sur votre disque dur.
Page 248: Dépannage
All manuals and user guides at all-guides.com Dépannage Dépannage Avant d’appeler le service après-vente, veuillez lire les indications suivantes, afin d’identifier les causes possibles d’une anomalie. Anomalie Cause Solution Le câble réseau n’est pas branché Pas de courant Brancher correctement le câble réseau à la prise Bouton d’alimentation sur OFF Mettre le bouton d’alimentation sur ON...
Page 249: Caractéristiques Techniques
All manuals and user guides at all-guides.com Caractéristiques techniques Caractéristiques techniques Sous réserve de modifications techniques et d’erreurs. Enregistreur numérique TVVR33008 TVVR33004 ABUS Compression vidéo H.264 4 x Analogiques HD / Analogiques 8 x Analogiques HD / Analogiques Entrées caméra 1 x Caméra réseau...
Page 250: Mise Au Rebut
All manuals and user guides at all-guides.com Mise au rebut Mise au rebut Remarque à propos de la directive européenne sur les appareils électriques et électroniques hors d’usage Afin de protéger l’environnement, l’appareil ne peut pas être éliminé avec les ordures ménagères à la fin de sa durée de vie.
Page 251: Glossaire
Domain photos. La plupart des caméras numériques enregistrent Domaine qui sert à l’identification des sites Internet (par vos photos en format JPEG. ex. www.abus-sc.de). MPEG Dual Stream Abréviation de Moving Picture Experts Group. Il s’agit Dual Stream décrit une procédé de transmission vidéo. Il d’une norme internationale de compression d’images...
Page 252 All manuals and user guides at all-guides.com Glossaire NTSC Connexion bus en série pour le raccordement de supports de stockage en cours d’utilisation. Débit de Standard de télévision couleur aux États-Unis. La données maximum utilisable avec l’USB 2.0 : env. 320 procédure se différencie dans certains détails du Mbit/s (env.
Page 253: À Propos Du Disque Dur Interne
All manuals and user guides at all-guides.com À propos du disque dur interne À propos du disque dur interne Le disque dur interne (HDD) est très sensible. Veuillez utiliser l’appareil en suivant les instructions suivantes, afin d’éviter les défauts de disque dur. Les enregistrements importants doivent être sauvegardés sur des supports externes, afin d’éviter toute perte de données inattendue.
Page 254: Enregistreur Vidéo Hd Analogique 4 /8 Canaux
All manuals and user guides at all-guides.com Enregistreur vidéo HD analogique 4 /8 canaux TVVR33004 / TVVR33008 Fabricant : ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Allemagne)
Page 255 All manuals and user guides at all-guides.com 4/8-kanals analog HD-videooptager TVVR33004 / TVVR33008 Betjeningsvejledning Version 1.0...
Page 256 All manuals and user guides at all-guides.com Dansk Denne betjeningsvejledning indeholder vigtige henvisninger til idriftsættelse og håndtering. Vær også opmærksom på dette, hvis produktet gives videre til en tredje person. Opbevar derfor denne betjeningsvejledning til senere brug! I indholdsfortegnelsen findes der en liste over indholdet med angivelse af sidetal.
Page 257 All manuals and user guides at all-guides.com Indhold Vigtige sikkerhedshenvisninger ..........................260 Symbolforklaring ................................260 Korrekt anvendelse ..............................260 Generelt ..................................260 Strømforsyning ................................260 Overbelastning/overspænding ............................. 261 Kabel .................................... 261 Placering/driftsomgivelser ............................261 Vedligeholdelse og pleje .............................. 262 Tilbehør ..................................262 Idriftsættelse ................................
Page 258 All manuals and user guides at all-guides.com Indhold Afspilningsskærmen ..............................273 Styring via kontrolfelt ..............................273 Valg afspilningstype ..............................274 Udstyrsmenu ................................275 Menuoversigt ................................275 Indstillinger ................................... 276 Menubeskrivelse ................................276 Konfiguration................................277 Overblik ..................................277 Generelle indstillinger ..............................277 Netværksopbygning ..............................
Page 259 All manuals and user guides at all-guides.com Indhold Alarm .................................... 302 Manuel videokvalitetsdiagnose ............................ 303 Videoeksport ................................304 Varighed ..................................304 Hændelse ..................................305 Vedligeholdelse ................................306 Systeminfo ................................... 306 Protokolsøgning ................................306 Import / eksport ................................307 Update..................................307 Fabriksindstillinger ...............................
Page 260: Vigtige Sikkerhedshenvisninger
All manuals and user guides at all-guides.com Vigtige sikkerhedshenvisninger Vigtige sikkerhedshenvisninger Symbolforklaring Generelt Der anvendes følgende symboler hhv. i vejledningen og Inden du bruger udstyret første gang, skal du læse på udstyret: følgende anvisninger grundigt igennem og overholde alle advarsler, også selvom du føler dig fortrolig med Symbol Signalord Betydning håndtering af udstyret.
Page 261 All manuals and user guides at all-guides.com Vigtige sikkerhedshenvisninger  lynnedslag. Eller slut udstyret til en Udstyret er ikke konstrueret til drift i rum med høj nødstrømforsyning. temperatur eller luftfugtighed (f.eks. badeværelser) eller uforholdsmæssig høj støvdannelse. Advarsel  Driftstemperatur og driftsluftfugtighed: Åbn aldrig selv udstyret! Der er fare for stød! -10 °C til 55 °C, maksimalt 85 % relativ luftfugtighed.
Page 262 All manuals and user guides at all-guides.com Vigtige sikkerhedshenvisninger Vedligeholdelse og pleje Idriftsættelse  Vedligeholdelse er nødvendig, hvis udstyret er blevet Før den første idriftsættelse skal alle sikkerheds- og beskadiget, f.eks. hvis netstik, netkabel eller hus er betjeningshenvisninger læses! beskadiget, der er trængt væske eller genstande ind i ...
Page 263 Overensstemmelseserklæringen rekvireres hos: Udpakning Håndtér udstyret meget forsigtigt, når du pakker det ud. ABUS Security-Center GmbH & Co. KG Emballage og emballagetilbehør kan genbruges og skal Linker Kreuthweg 5 principielt afleveres til genanvendelse. 86444 Affing Vi anbefaler dig følgende: TYSKLAND Papir, pap og bølgepap eller plastemballage bør...
Page 264: Oversigt Over Udstyret
All manuals and user guides at all-guides.com Oversigt over udstyret Oversigt over udstyret Forside Bagside 4-kanals optager       Bagside 8-kanals optager      ...
Page 265 All manuals and user guides at all-guides.com Systemvisninger / Systembetjening Systemvisninger / Systembetjening Dobbeltklik: Statusvisninger  Skifter skærmvisningen mellem Følgende statusvisninger oplyser om driftstilstanden: enkeltbillede og flere billeder ved  livevisning og afspilning LED på udstyrets overside  Akustiske signaltoner, Klik og træk: ...
Page 266 All manuals and user guides at all-guides.com Kvikguide Kvikguide Etablering af tilslutninger Inden du går i gang Der skal træffes følgende forberedelser: Bemærk Vær opmærksom på minimumsradius, når du Vær opmærksom på de generelle henvisninger, lægger kablerne! Undlad at bøje kablerne! sikkerhedshenvisningerne samt anvisningerne vedr.
Page 267 For at spærre systemet skal du vælge det venstre Bemærk symbol Logout. Brugeroverfladen er spærret, for at Læs på ABUS-hjemmesiden (www.abus.com), komme ind i menuen skal kodeordet indtastes. hvorvidt der findes nye firmware-updates til For at genstarte skal du vælge det højre symbol dette udstyr, og installér dem.
Page 268 All manuals and user guides at all-guides.com Indstillingsassistent Indstillingsassistent Indstilling af system Indstilling af administrator Indstillingsassistenten fører dig gennem systemets Advarsel nødvendige grundindstillinger. Derefter er Notér administrator-kodeordet. videooptageren indstillet til optagelse og overvågning. Er forindstillet Bemærk "1 2 3 4 5" Alle detaljerede indstillinger findes i udstyrsmenuen.
Page 269 6. Serveradresse: Indtast her adressedata for  Foretrukket DNS-server: 192.168.0.1 DDNS-udbyderen (ikke nødvendig for ABUS- server). 7. Brugernavn og kodeord: Indtast her adgangsdata Bemærk for DDNS-udbyderen (ikke nødvendig for ABUS- Ved fjernadgang via internettet skal udstyret server). tildeles en fast netværksadresse.
Page 270 All manuals and user guides at all-guides.com Indstillingsassistent Harddisk-administration Kameraoptagelse For at indstille en harddisk skal du aktivere Vælg under "Kamera" et kamera, som du ønsker at "afkrydsningsfeltet" med et venstreklik og derefter optage med. klikke på Init. Aktivér afkrydsningsfeltet "Start optagelse". Advarsel Vælg optagelsestypen.
Page 271: Livevisning
All manuals and user guides at all-guides.com Livevisning Livevisning Overblik Pop-up-menu ved musebetjening Livevisningen starter automatisk, når der tændes for Bemærk udstyret. Tryk på den højre musetast, mens musemarkøren befinder sig på et livebillede. Der er mulighed for følgende indstillinger – pilen til højre viser, at der åbnes en undermenu, hvor der kan vælges: Menuerne findes i øverste linje ...
Page 272 All manuals and user guides at all-guides.com Livevisning Menulinje i kamerabilledet Klik på et kamerabillede i enkelt- eller multi-visningen. Der vises en valgmenu: (1) (2) (4) (5) Nr. Symbolets betydning (1) Område til at bevæge miniaturelisten (2) Aktivér/deaktivér manuel optagelse (3) Øjeblikkelig afspilning af de sidste 5 minutter (4) Aktivering/deaktivering af audiofunktion (5) Åbn PTZ-styringsmenu (kun på...
Page 273: Styring Via Kontrolfelt
All manuals and user guides at all-guides.com Afspilning i livevisningen Afspilning i livevisningen Styring via kontrolfelt Generelt Afspilningen kan foregå på tre forskellige måder: Kontrolfeltet (4) er beregnet til at styre den løbende afspilning. Symbolerne har følgende betydning:  Via hændelsessøgning i hovedmenuen, ...
Page 274 All manuals and user guides at all-guides.com Afspilning i livevisningen Valg afspilningstype 16 Forrige dag 17 Næste dag Ved at vælge afspilningstypen (5) kan der vises og 18 Reducér udsnit af tidspanel filtreres forskellige typer optagelser og hændelser i afspilningsvisningen. 19 Forøg udsnit af tidspanel 20 Markering til permanent optagelse Markering til hændelsesoptagelse (bevægelse,...
Page 275 All manuals and user guides at all-guides.com Udstyrsmenu Udstyrsmenu Derudover kan du på den højre side se vigtige Menuoversigt informationer om dit udstyr. Følgende menuoversigt viser de vigtigste menuer, som  Klik på den ønskede menu for at åbne den. udstyret skal indstilles og styres med.
Page 276 All manuals and user guides at all-guides.com Indstillinger Indstillinger Menubeskrivelse Menu Beskrivelse Konfiguration Administration af alle udstyrets indstillinger (generelt, netværk, livevisning, advarsel, bruger). Kamera Menu til indstilling af kameraparametre (OSD-konfiguration, billedmodus, bevægelsesregistrering, privatzone, sabotageovervågning, videoafbrydelse). Optagelse Menu til indstilling af optagelsesparametre (tidsplan, kameraopløsning, ferie osv.). Initialisering og administration af indbygget harddisk (tildeling af læse-/skrivefunktion, kameraer, administration af netværksharddiske osv.).
Page 277: Konfiguration
All manuals and user guides at all-guides.com Konfiguration Konfiguration Generelle indstillinger Bemærk Faneblad Indstilling Menuen Konfiguration administrerer alle Generelt indstillinger på udstyret. Sprog OSD-sprog Advarsel Opløsning Monitor-opløsning Kontroller, at dato og klokkeslæt er indstillet Tidszone GMT (Greenwich Mean Time) korrekt. Datoformat MM-DD-ÅÅÅÅ, DD-MM-ÅÅÅÅ, VIGTIGT:...
Page 278 All manuals and user guides at all-guides.com Konfiguration Begreber Faneblad Indstilling DST- Vedlagt findes der en oversigt over de begreber, som er indstillinger relevante for anvendelse af udstyret i netværk. Automatisk Med aktiveret afkrydsningsfelt skifter DST-tilpasning udstyret automatisk til sommertid. Parameter Indstilling Aktivér DST...
Page 279 All manuals and user guides at all-guides.com Konfiguration Netværks-konfiguration DHCP DHCP-serveren tildeler automatisk IP- adresse, subnetmaske, gateway og nameserver til netværksudstyret. DHCP'er findes i eksisterende routere. DHCP-services skal indstilles eller aktiveres separat. Nærmere oplysninger om dette fås i den pågældende manual. Bemærk: Hvis der bruges faste IP-adresser OG en DHCP-server, skal du være...
Page 280 Bemærk Nogle af disse indstillinger kan ikke vælges for visse modi. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.abus- server.com. Læs i den forbindelse FAQ på websiden. Aktivér afkrydsningsfeltet "Aktivér DDNS", vælg derefter DDNS-type "DynDNS", og indtast i feltet...
Page 281 All manuals and user guides at all-guides.com Konfiguration Brug dine data ved hjælp af Anvend. IP-adressen til Parameter Indstilling din internetforbindelse opdateres nu hvert minut på Aktivér Aktiver afkrydsningsfeltet, hvis der serveren. servergodkendelse logges ind på internetudbyderens server Faneblad NTP Brugernavn Mailkonto hos udbyder Kodeord...
Page 282 Med henblik på trafikminimering kan Når UPnP er aktiveret, overføres adresse du også indtaste Multicast IP'en her. netværksportene, der er konfigureret IP-adressen skal stemme overens med UPnP (hvis ABUS DDNS er med adressen i videoovervågnings- aktiv), til ABUS-serveren. softwaren. Mapping-type Ved indstillingen "manuel" kan RTSP-serviceport Angiv RTSP-porten netværksportene fastlægges manuelt...
Page 283 All manuals and user guides at all-guides.com Konfiguration  Bekræft indstillingerne med et klik på Anvend, og Alarm forlad menuen med Tilbage. Faneblad Alarmstatus Indstillinger Faneblad Udløs kanal Vælg den kamerakanal, som skal udløses i tilfælde af Her ser du en liste med alle alarmind- og alarmudgange alarm, ved at markere det passende afkrydsningsfelt.
Page 284 All manuals and user guides at all-guides.com Konfiguration Faneblad Reaktion Parameter Meddelelser Vælg det kamera, som skal Vælg fanebladet Reaktion. Her kan du efter ønske aktiveres med en PTZ- konfigurere optageren ved en alarm ved at klikke på det kommando i tilfælde af en alarm. pågældende afkrydsningsfelt.
Page 285 Åbn hovedmenuen, og klik på Konfiguration. Klik derefter sekunder for at foretage den automatiske på Livevisning: registrering. Indstil kameraudgang Du kan vise maks. 5 (TVVR33004) eller 9 (TVVR33008) kameraer i livevisningen samtidigt. På fanebladet Generelt findes der følgende indstillinger: Video-visning HDMI Vælger den tilslutning, hvor...
Page 286 All manuals and user guides at all-guides.com Konfiguration Advarsel Bruger Indstil her optagerens reaktion ved advarsler og Advarsel systemhændelser. For at gøre dette skal du aktivere Noter administrator-kodeordet. indstillingen "Aktivér hændelseshenvisning". Er forindstillet 1 2 3 4 5 Du kan udløse en alarm for følgende fejltyper: "...
Page 287 All manuals and user guides at all-guides.com Konfiguration Level VIGTIGT: Remote konfiguration Kamerarettigheder: Remote protokolsøgning I level Operatør kan der indstilles flere rettigheder end i level Gæst. Remote parameterindstillinger Remote kamera-administration Bruger MAC Netværksadapterens MAC-adresse til den pc, der anvendes af den enkelte Remote styring af video-visning bruger To-vejs audio...
Page 288 All manuals and user guides at all-guides.com Kamera Kamera Kamera Bemærk På optager TVVR33004 kan der tilsluttes ét netværkskamera og på optager TVVR33008 to kameraer. Følgende kameraer er kompatible med optageren: TVIP11560; TVIP21560; TVIP41500; TVIP41660; TVIP61500; TVIP61550; TVIP82900 Kamera Viser kameranummeret Tilføj...
Page 289 All manuals and user guides at all-guides.com Kamera Billede Vælg den kamerakanal, der skal redigeres, under Vælg den kamerakanal, der skal redigeres, under "Kamera". "Kamera". Hvis der bruges et analogt HD PTZ-kamera, overføres styresignalerne direkte via BNC-kablet. Parameter Indstilling Vælg den kamerakanal, der skal redigeres, under "Kamera".
Page 290 Hvis der bruges et HD-TVI-kamera, registreres knappen "Full screen". indstillingerne automatisk. Protokollen for HD-TVI er ABUS-C (Coaxitron). Vælg en anden protokol, hvis Bemærk du bruger et analogt PTZ-kamera. For at optage ved hjælp af bevægelsesgenkendelse skal du indstille...
Page 291 All manuals and user guides at all-guides.com Kamera Vælg en eller flere kamerakanaler, der skal udføre en Parameter Meddelelser reaktion i tilfælde af alarm. Full-screen pop-up Kameraet vises som full Bekræft indstillingerne med et klik på Anvend, og forlad screen i livevisningen menuen med OK.
Page 292 All manuals and user guides at all-guides.com Kamera Bekræft indstillingerne med et klik på Anvend, og Videomanipulation forlad menuen med OK. Reaktion Vælg fanebladet Reaktion. Her kan du efter ønske konfigurere optageren ved en hændelse (f.eks. en registreret bevægelse) ved at klikke på...
Page 293 All manuals and user guides at all-guides.com Kamera Vælg den kamerakanal, der skal redigeres, under Parameter Meddelelser "Kamera". Full-screen pop-up Kameraet vises som full screen i livevisningen Sæt flueben ved Aktiver alarm til "video loss", og Audio-advarsel Der lyder en signaltone fra definer efter valg andre parametre under Indstilling.
Page 294 All manuals and user guides at all-guides.com Kamera  Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK. Vælg dag, og indtast tidsplanen. Bemærk Du kan maksimalt definere 8 tidsrammer, alle fra 00:00 til 00:00. Tiderne i de enkelte rammer må ikke overlappe.
Page 295 All manuals and user guides at all-guides.com Optagelse Optagelse  Vælg kameraet, og klik på afkrydsningsfeltet Aktivér Tidsplan tidsplan. Åbn hovedmenuen, og klik på Optagelse. Der findes  Klik på en Udløser, og marker tidsområderne i følgende programmering til dataoptagelse: tidsplanen med musen.
Page 296 All manuals and user guides at all-guides.com Optagelse 4. Angiv i pulldown-menuen "Type" typen af optagelse: Der findes to programmeringstyper:  Varighed Optagelse Kvalitetsindstillinger for  Bevægelse permanent og hændelsesstøttet  Alarm optagelse Substream  Bevægelse eller alarm Kvalitetsindstilling for den substream, der hovedsageligt ...
Page 297 All manuals and user guides at all-guides.com Optagelse Udvidet indstilling Bemærk Hvis du programmerer en hændelsesstøttet optagelse, får du en optimal indstilling, hvad angår brug af hukommelsesplads, hvis der udelukkende optages hændelser i høj kvalitet. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.
Page 298 All manuals and user guides at all-guides.com Optagelse Klik på "Redigér"-symbolet for at foretage disse indstillinger. Navn Manuel indtastning af navnet på ferien eller feriedagen Aktiveret Aktivering og deaktivering af den indstillede ferie Model Efter dato/efter uge/efter måned Starttidspunkt Valg af startdatoen/starttidspunktet Sluttidspunkt Valg af...
Page 299 All manuals and user guides at all-guides.com Harddiske Generelt Bemærk Apparatet kan administrere en 2,5" SATA- harddisk. Inden du kan lave optagelser med udstyret, skal den indbyggede harddisk "initialiseres". Først på det tidspunkt genkender udstyret harddisken. Advarsel Alle data på en harddisk slettes ved initialisering! Sørg for en rettidig datasikring.
Page 300 All manuals and user guides at all-guides.com Tilføj netdrev Udvidede indstillinger Der kan tilføjes yderligere datamedier til lagring via Her kan du definere indstillingerne for hukommelsesmodus. Advarsel Når du bruger netdrev, skal du kontrollere, om dit Modus: Hukommelse netværk er tilstrækkeligt dimensioneret. I denne modus skrives videodataene fordelt på...
Page 301 All manuals and user guides at all-guides.com Modus: Gruppe I denne modus kan videodataene specifikt (også redundant) skrives på valgte datamedier. Til optager TVVR33004 og TVVR33008 er der kun én harddiskgruppe til rådighed. Parameter Indstilling Optages på HDD- Valg af HDD-gruppe...
Page 302 All manuals and user guides at all-guides.com Manuel Manuel Optagelse Alarm Tryk på REC-tasten, eller gå i hovedmenuen til Vælg her den alarmudgang, der skal tilkobles ved en Panikoptagelse for at starte en manuel billed- manuel optagelse. /videooptagelse. Hvis en optagelse startes manuelt, skal den også afsluttes manuelt.
Page 303 All manuals and user guides at all-guides.com Manuel Manuel videokvalitetsdiagnose Vælg her det kamera, som skal undersøges ved hjælp af manuel videokvalitetsdiagnose. Vær opmærksom på, at diagnosefunktionen skal tilkobles og konfigureres i menuen "Kamera" for den enkelte kanal. Ved at trykke på knappen "Diagnose" startes den manuelle analyse.
Page 304 All manuals and user guides at all-guides.com Videoeksport Videoeksport Gå til Videoeksport i menuen for at eksportere optagede videobilleder fra optageren. Der findes følgende muligheder: Varighed Eksport af videodata, som er optaget via permanent optagelse. Hændelse Eksport af videodata, som er optaget via hændelsesoptagelse.
Page 305 All manuals and user guides at all-guides.com Videoeksport Hændelse Definér tidsrummet for optagelserne, der skal søges, ved hjælp af valgfelterne under "Starttid" og "Sluttid". Vælg kameraet ved at aktivere eller deaktivere afkrydsningsfeltet, og klik på Søg. Ved begge hændelsestyper vises følgende vindue, når der trykkes på...
Page 306: Vedligeholdelse
All manuals and user guides at all-guides.com Vedligeholdelse Vedligeholdelse Protokolsøgning Bemærk Bemærk Menuen bruges til vedligeholdelse af udstyret og Søgningen efter "hændelser" kan ske efter må kun betjenes af erfarne brugere. følgende hovedtyper/hændelser/parametre:  Alle  Alarm  Menu Indstilling Advarsel ...
Page 307 All manuals and user guides at all-guides.com Vedligeholdelse  Information Alle Import / eksport  HDD-information  HDD S.M.A.R.T.  Start optagelse  Afslut optagelse  Slet gamle optagelser Vælg den hændelse, du ønsker at søge efter i loggen, og vælg en underparameter. Indtast dato og klokkeslæt med starttidspunkt og sluttidspunkt, og klik på...
Page 308 All manuals and user guides at all-guides.com Vedligeholdelse Kontroller evt. firmwareversionen i menuen Vedligeholdelse under Information. Gennemfør system-reset. Bemærk Update via FTP fungerer som beskrevet ovenfor:  Pc'en skal befinde sig i det samme lokale netværk!  Indstil en pc som FTP-server. ...
Page 309 All manuals and user guides at all-guides.com Vedligeholdelse  Klik på Netværk for at ændre dine Faneblad netværksgenkendelse netværksindstillinger. Bemærk Brug denne visning til at analysere netværks- og performance-problemer med optageren. Faneblad Statistik over netværksressourcer Under "Netværkstest" kan du teste forbindelsen til andet udstyr, som f.eks.
Page 310: Kontrol Af Harddiskstatus
All manuals and user guides at all-guides.com Vedligeholdelse S.M.A.R.T. Nedlukning Bemærk  Vælg Logout for at spærre betjeningsmenuen.  Vælg Nedlukning for at slukke udstyret.  Vælg Genstart for at boote (slukke og tænde igen). Klik på undermenuen "S.M.A.R.T.". I denne undermenu har du mulighed for at kontrollere din harddisk for fejl.
Page 311 All manuals and user guides at all-guides.com Fejlafhjælpning Fejlafhjælpning Inden du tilkalder service, skal du læse følgende henvisninger for at finde den mulige årsag til en fejl. Fejl Årsag Løsning Ingen strøm Netkabel er ikke tilsluttet Sæt netkablet korrekt i stikdåsen Netafbryder på...
Page 312: Tekniske Data
All manuals and user guides at all-guides.com Tekniske data Tekniske data Forbehold for tekniske ændringer og fejl. TVVR33008 ABUS videooptager TVVR33004 Videokomprimering H.264 4 x analog HD / analog 8 x analog HD / analog Kameraindgange 1 x netværkskamera 2 x netværkskamera...
Page 313 All manuals and user guides at all-guides.com Bortskaffelse Bortskaffelse Henvisning til EU-direktivet om affald fra elektrisk og elektronisk udstyr For at beskyttelse miljøet må udstyret ikke smides ud sammen med husholdningsaffaldet, når det ikke virker længere. Bortskaffelsen kan ske på de respektive indsamlingssteder i dit land.
Page 314 Domain MPEG Domæne (navneområde), der bruges til at identificere Kort for Moving Picture Experts Group. Det drejer sig om internetsider (f.eks. www.abus-sc.de). en international standard for kompression af bevægelige Dual Stream billeder. På nogle dvd'er er de digitale audiosignaler Dual Stream betegner en video-overførselsmetode. Der komprimeret og optaget i dette format.
Page 315 All manuals and user guides at all-guides.com Ordliste "Phase Alternating Line"; europæisk farve-TV-system. "Video Graphics Array". Normalt interface i pc-området til analoge videosignaler – det drejer sig hovedsageligt om Det anvender 576 synlige billedlinjer. Med de linjer, der anvendes til administrationssignaler, består en full screen RGB-signaler.
Page 316 All manuals and user guides at all-guides.com Via det interne harddiskdrev Via det interne harddiskdrev Det interne harddiskdrev (HDD) er meget følsomt. Du skal betjene udstyret iht. følgende vejledninger for at undgå harddiskfejl. Vigtige optagelser bør sikres på eksterne medier for at undgå uventede datatab. Bemærk ...
Page 317 All manuals and user guides at all-guides.com 4 / 8-kanals analog HD- videooptager TVVR33004 / TVVR33008 Producent ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Germany)
Page 318 All manuals and user guides at all-guides.com Grabadora de vídeo analógica HD de 4 / 8 canales TVVR33004 / TVVR33008 E Manual de instrucciones Versión 1.0...
Page 319 All manuals and user guides at all-guides.com Español Este manual de instrucciones contiene indicaciones importantes para el manejo y la puesta en funcionamiento del producto. Tenga esto en cuenta si entrega este producto a terceros. Por ello, conserve este manual en un lugar adecuado para su posterior lectura.
Page 320 All manuals and user guides at all-guides.com Contenido Indicaciones importantes de seguridad ........................323 Explicación de los símbolos ............................323 Uso adecuado ................................323 General ..................................323 Alimentación de corriente ............................323 Sobrecarga/sobretensión ............................. 324 Cables ..................................324 Lugar de instalación/entorno de funcionamiento ......................324 Mantenimiento y cuidado .............................
Page 321 All manuals and user guides at all-guides.com Contenido La pantalla de reproducción............................336 Control a través de campo de control .......................... 336 Selección tipo de reproducción ............................ 337 Menú del dispositivo ..............................338 Vista general de menús ............................... 338 Ajustes ..................................339 Descripción de menús ..............................
Page 322 All manuals and user guides at all-guides.com Contenido Alarma ..................................365 Diagnóstico manual de calidad de vídeo ........................366 Exportación de vídeo ..............................367 Continua ..................................367 Evento ..................................368 Mantenimiento ................................369 Información de sistema ..............................369 Búsqueda de protocolos .............................. 369 Importación/Exportación ..............................
Page 323: Indicaciones Importantes De Seguridad
All manuals and user guides at all-guides.com Indicaciones importantes de seguridad Indicaciones importantes de seguridad Explicación de los símbolos General En las instrucciones y en el dispositivo se utilizan los Antes de utilizar por primera vez el dispositivo, lea siguientes símbolos: atentamente las siguientes instrucciones y respete todas las advertencias, aunque esté...
Page 324 All manuals and user guides at all-guides.com Indicaciones importantes de seguridad   Para excluir totalmente el peligro de incendio, por No modifique ni manipule el cable de red ni el regla general se ha de desenchufar el dispositivo de enchufe de red.
Page 325 All manuals and user guides at all-guides.com Indicaciones importantes de seguridad Mantenimiento y cuidado Puesta en funcionamiento  Es necesario realizar tareas de mantenimiento cuando el Tenga en cuenta las indicaciones de seguridad y de dispositivo ha sufrido daños (por ejemplo en el enchufe utilización antes de la primera puesta en de red, el cable de red o en la carcasa), si ha penetrado funcionamiento.
Page 326 Exoneración de responsabilidad Volumen de entrega grabadora Este manual de instrucciones ha sido elaborado  Grabadora de Vídeo ABUS Analog HD de 4/8 muy detalladamente. Si, a pesar de ello, usted canales advirtiera omisiones o imprecisiones,  Ratón USB comuníquenoslo a la dirección indicada al dorso...
Page 327: Vista General Del Dispositivo
All manuals and user guides at all-guides.com Vista general del dispositivo Vista general del dispositivo Parte delantera Parte trasera de la grabadora de 4 canales       Parte trasera de la grabadora de 8 canales  ...
Page 328 All manuals and user guides at all-guides.com Indicadores del sistema/Manejo del sistema Indicadores del sistema/Manejo del sistema Doble clic: Indicadores de estado  Alternar entre el modo de Los siguientes indicadores de estado le informan representación en pantalla de sobre el estado de funcionamiento: imagen individual y múltiple en la ...
Page 329: Instrucciones Breves
All manuals and user guides at all-guides.com Instrucciones breves Instrucciones breves Nota Antes de comenzar Utilice solo discos duros aptos para la grabación Se han de realizar los siguientes preparativos: de vídeo y el funcionamiento continuo. Respete las indicaciones generales, las indicaciones de seguridad y las explicaciones sobre la instalación Establecer conexiones y conexión.
Page 330 Ajustes de la cámara Ajustes de grabación Nota Infórmese en la página web de ABUS Para apagar el dispositivo, seleccione la opción (www.abus.com) sobre si hay nuevas Apagar y confirme con Sí. Se apaga el dispositivo. actualizaciones de firmware para este Desconecte la fuente de alimentación.
Page 331: Asistente De Configuración
All manuals and user guides at all-guides.com Asistente de configuración Asistente de configuración Configurar el sistema Configurar el administrador El asistente de configuración le guía para hacer los Advertencia ajustes básicos necesarios del sistema. Una vez Anote la contraseña de administrador. finalizados, la grabadora de vídeo queda lista para Por defecto está...
Page 332 7. Nombre de usuario y contraseña: Introduzca aquí los datos de acceso del proveedor DDNS Nota (no es necesario en el servidor ABUS). Conviene asignar una dirección de red fija al dispositivo para el acceso remoto a través de Internet.
Page 333 All manuals and user guides at all-guides.com Asistente de configuración Administración de discos duros Grabación de la cámara Para configurar un disco duro, active la casilla de En “Cámara”, seleccione la cámara con la que verificación con el botón izquierdo del ratón y desee grabar.
Page 334: Iconos De Estado
All manuals and user guides at all-guides.com Visión en directo Visión en directo Vista general Menú emergente con manejo por ratón La visión en directo se pone en marcha automáticamente Nota al encender el dispositivo. Pulse el botón derecho del ratón mientras el cursor se encuentra en una imagen en directo.
Page 335 All manuals and user guides at all-guides.com Visión en directo Barra de selección en la imagen de la cámara Haga clic sobre una imagen de cámara en la vista individual o en la vista múltiple. Aparece una barra de selección: (1) (2) (4) (5) N.°...
Page 336: Control A Través De Campo De Control
All manuals and user guides at all-guides.com Reproducir en la visión en directo Reproducir en la visión en directo Control a través de campo de control General La reproducción puede realizarse de tres formas El campo de control (4) sirve para controlar la diferentes: reproducción en curso.
Page 337 All manuals and user guides at all-guides.com Reproducir en la visión en directo 14 Avance con disminución de velocidad (8x  1x) Selección tipo de reproducción 15 Avance con aumento de velocidad (1x  8x) Seleccionando el tipo de reproducción (5) se pueden 16 Día anterior representar y filtrar distintos tipos de grabaciones e incidencias en la vista de reproducción.
Page 338 All manuals and user guides at all-guides.com Menú del dispositivo Menú del dispositivo Además, a la derecha puede consultar información Vista general de menús importante sobre el dispositivo. La siguiente vista general de menús muestra los menús  Haga clic en el menú que desee para abrirlo. más importantes para el ajuste y control del dispositivo.
Page 339 All manuals and user guides at all-guides.com Ajustes Ajustes Descripción de menús Menú Descripción Configuración Administrar todos los ajustes de dispositivo (generales, red, visión en directo, advertencia, usuario). Cámara Menú para ajustar los parámetros de la cámara (configuración OSD, modo de imagen, detección de movimiento, máscara de privacidad, vigilancia anti-sabotaje, pérdida de vídeo).
Page 340 All manuals and user guides at all-guides.com Configuración Configuración Ajustes generales Nota Pestaña General Configuración El menú de configuración administra todos los ajustes del dispositivo. Idioma Idioma OSD Resolución Resolución del monitor Advertencia Zona horaria GMT (Greenwich Mean Time) Asegúrese de que se ha ajustado correctamente Formato de fecha MM-DD-AAAA, DD-MM-AAAA, la fecha y la hora.
Page 341 All manuals and user guides at all-guides.com Configuración Conceptos Pestaña Configuración Parámetros A continuación se ofrece una vista general de los conceptos relevantes para el uso del dispositivo en Auto-ajuste Estando activada esta casilla, el redes. dispositivo cambia automáticamente al horario de verano. Parámetros Configuración Habilitar DST...
Page 342 All manuals and user guides at all-guides.com Configuración Es imprescindible que tome medidas de DHCP El servidor DHCP asigna protección (como, por ejemplo, utilizar un automáticamente a un dispositivo de cortafuegos, cambiar la contraseña, cambiar el red la dirección IP, la máscara de puerto) para evitar un acceso indeseado desde el subred, la puerta de enlace y el exterior.
Page 343 Dirección IP del servidor DNS alternativo alternativo Nota Para poder utilizar la función ABUS DDNS, primero Algunos de estos ajustes no son posibles para tiene que crear una cuenta en www.abus- todos los modos. server.com. Consulte para ello las FAQ de la página web.
Page 344 All manuals and user guides at all-guides.com Configuración Pestaña NTP Contraseña Contraseña con la que se protege la cuenta de correo electrónico Servidor SMTP Dirección del servidor SMTP del proveedor Puerto SMTP Introduzca el puerto SMTP Habilitar SSL Activar casilla de verificación para activar codificación del correo electrónico Remitente...
Page 345 Multicast puede introducir aquí la IP Multicast. configurados por medio de UPnP al La dirección IP tiene que coincidir servidor ABUS (siempre que ABUS con la del software de DDNS esté activo). videovigilancia. Tipo asignado Con el ajuste "manual", se pueden...
Page 346 All manuals and user guides at all-guides.com Configuración  Confirme los ajustes haciendo clic en Aplicar y salga Alarma del menú con Atrás. Pestaña Estado de la alarma Ajustes Pestaña Activar canal Seleccione qué canal de cámara debe dispararse en Aquí...
Page 347 All manuals and user guides at all-guides.com Configuración Activar patrón Seleccione el número de patrón  Confirme los ajustes haciendo clic en Aplicar y salga del menú con Aceptar. Pestaña Salida de alarma Parámetro Notificaciones Pantalla completa La cámara se representa en emergente pantalla completa en la visión en directo...
Page 348: Ajustar Salida De La Cámara
Visión en directo: Ajustar salida de la cámara Se pueden representar simultáneamente un máximo de 5 (TVVR33004) o 9 (TVVR33008) cámaras en la visión en directo. En la pestaña General dispone de los siguientes ajustes: Salida de vídeo HDMI Selecciona la conexión en la que se...
Page 349 All manuals and user guides at all-guides.com Configuración Advertencia Usuarios Defina aquí el comportamiento de la grabadora en caso Advertencia de avisos de alarma y eventos del sistema. Active para Anote la contraseña de administrador. ello el ajuste "Habilitar aviso de evento". Por defecto está...
Page 350 All manuals and user guides at all-guides.com Configuración Nivel IMPORTANTE: Parámetro Configuración En el nivel Usuario se pueden Configuración Búsqueda local de protocolos configurar más privilegios que en el local Configuración local de parámetros nivel Invitado. Gestión local de cámara Usuario MAC Dirección MAC del adaptador de red Configuración avanzada...
Page 351 All manuals and user guides at all-guides.com Cámara Cámara Nota Cámara Se puede añadir una cámara IP a la grabadora TVVR33004 y dos cámaras a la grabadora TVVR33008. Las siguientes cámaras son compatibles con la grabadora: TVIP11560; TVIP21560; TVIP41500; TVIP41660; TVIP61500; TVIP61550; TVIP82900 Cámara...
Page 352 All manuals and user guides at all-guides.com Cámara Imagen Seleccione el canal de cámara que vaya a editar en Seleccione el canal de cámara que vaya a editar en “Cámara”. “Cámara”. Al utilizar una Cámara PTZ Analog HD, las señales de control se transmitirán directamente por el Parámetro Configuración cable BNC.
Page 353 PTZ. Al utilizar una cámara HD-TVI, se detectarán la cámara. Ajustando el regulador "Sensibilidad" se automáticamente los ajustes. El protocolo para HD-TVI puede adaptar la activación de cada cámara de forma es ABUS-C (Coaxitron). Seleccione otro protocolo al individual. utilizar una cámara analógica PTZ. Activar canal Parámetro...
Page 354 All manuals and user guides at all-guides.com Cámara Confirme los ajustes haciendo clic en Aplicar y salga del Parámetro Notificaciones menú con Aceptar. Pantalla completa La cámara se representa en emergente pantalla completa en la Activar programación visión en directo Seleccione la pestaña Activar programación.
Page 355 All manuals and user guides at all-guides.com Cámara En Copiar, seleccione si el ajuste se debe aplicar Manipulación de vídeo todos los días de la semana y si se deben aplicar los ajustes de vacaciones. Confirme los ajustes haciendo clic en Aplicar y salga del menú...
Page 356 All manuals and user guides at all-guides.com Cámara Confirme los ajustes haciendo clic en Aplicar y Pérdida de vídeo salga del menú con Aceptar. Acción de enlace Seleccione la pestaña Acción de enlace. Aquí se puede configurar el comportamiento de la grabadora con un evento determinado (por ejemplo, si se detecta movimiento) haciendo clic en la casilla de verificación correspondiente.
Page 357 All manuals and user guides at all-guides.com Cámara Diagnóstico de calidad de vídeo Nota Puede definir un máximo de 8 ventanas de tiempo entre las 00:00 y las 00:00; el tiempo comprendido en cada ventana no se debe superponer con el de otra. En Copiar, seleccione si el ajuste se debe aplicar todos los días de la semana y si se deben aplicar los ajustes de vacaciones.
Page 358 All manuals and user guides at all-guides.com Grabación Grabación Detección de Detección de movimiento Programación movimiento o alarma de la cámara o entrada de alarma Abra el menú principal y haga clic en Grabación. Dispone de las siguientes opciones de programación para la Detección de Detección de movimiento movimiento y alarma...
Page 359 All manuals and user guides at all-guides.com Grabación 5. Para el ajuste con hora, puede definir un máximo de 8 Pestaña Grabación ventanas de tiempo entre las 00:00 y las 00:00; el En este submenú dispone de las siguientes opciones de tiempo comprendido en cada ventana no se debe ajuste: superponer con el de otra.
Page 360 All manuals and user guides at all-guides.com Grabación Pestaña Flujo secundario Configuración avanzada Se pueden ajustar los siguientes parámetros: Sobrescribir Establezca si se han de Parámetro Configuración sobrescribir antiguas Cámara grabaciones cuando el disco Cámara a ajustar duro esté lleno. Tipo de flujo Flujo de vídeo predefinido Resolución...
Page 361 All manuals and user guides at all-guides.com Grabación Nombre Introducción manual del nombre de las vacaciones o del día festivo Habilitado Activar o desactivar las vacaciones configuradas Modelo Por fecha / por semana / por Hora Inicio Selección de la fecha/hora de inicio Hora Fin Selección de la fecha/hora de...
Page 362 All manuals and user guides at all-guides.com Discos duros General Nota El dispositivo puede administrar un disco duro SATA de 2,5 pulgadas. Para poder grabar con el dispositivo es necesario inicializar previamente el disco duro integrado. Tras ello, el dispositivo reconoce el disco duro. Advertencia Al inicializar un disco duro se borran todos los datos en él contenidos.
Page 363 All manuals and user guides at all-guides.com Confirme la pregunta de seguridad con Aceptar. Configuración avanzada La barra de estado muestra el progreso de la Aquí puede definir los ajustes para el modo de inicialización. almacenamiento. Una vez finalizado el proceso, aparece el disco duro. Modo: Memoria Añadir DD de red En este modo, se distribuyen los datos de vídeo...
Page 364 All manuals and user guides at all-guides.com Modo: Grupo En este modo, pueden reescribirse los datos de vídeo (también de forma redundante) de soportes de datos seleccionados. Para las grabadoras TVVR33004 y TVVR33008 solo hay un grupo de discos duros disponible Parámetro Configuración...
Page 365 All manuals and user guides at all-guides.com Manual Manual Grabación Alarma Pulse la tecla REC o seleccione Grabación local en el Seleccione aquí la salida de alarma que debe activarse menú principal para iniciar una grabación de en una grabación manual. imagen/vídeo manual.
Page 366 All manuals and user guides at all-guides.com Manual Diagnóstico manual de calidad de vídeo Seleccione aquí la cámara que vaya a analizarse por medio de un diagnóstico manual de calidad de vídeo. Para ello, asegúrese de activar y configurar la función de diagnóstico para el canal correspondiente en el menú...
Page 367 All manuals and user guides at all-guides.com Exportación de vídeo Exportación de vídeo  Entre en Exportación de vídeo dentro del menú para Se representa el tamaño de archivo de cada exportar datos de vídeo registrados por la grabadora. grabación y el tamaño total de todas las grabaciones Dispone de las siguientes opciones: encontradas.
Page 368 All manuals and user guides at all-guides.com Exportación de vídeo Evento Defina el periodo de tiempo de las grabaciones que vaya a buscar utilizando los campos de selección “Hora Inicio” y “Hora Fin”. Seleccione la cámara activando o desactivando la casilla de verificación y haga clic en Buscar.
Page 369 All manuals and user guides at all-guides.com Mantenimiento Mantenimiento Búsqueda de protocolos Nota Este menú sirve para mantener los dispositivos y Nota solo lo pueden manejar usuarios con experiencia. La búsqueda por “Eventos” puede realizarse conforme a los siguientes tipos principales/eventos/parámetros: Menú...
Page 370 All manuals and user guides at all-guides.com Mantenimiento  Local: apagar, reiniciar, iniciar Importación/Exportación sesión, bloquear el sistema  Local: cambiar ajustes  Local: actualizar  Local: iniciar la grabación  Información Todos  Información DD  DD S.M.A.R.T.  Iniciar grabación ...
Page 371: Ajustes De Fábrica
All manuals and user guides at all-guides.com Mantenimiento Seleccione el archivo de actualización y haga clic en Actualizar. Aquí se muestra información relativa al tráfico de red y a Espere a que el dispositivo se reinicie. las interfaces de red. En caso necesario, compruebe la versión de firmware en el punto Información del menú...
Page 372 All manuals and user guides at all-guides.com Mantenimiento Una vez finalizada la indicación de la barra de Pestaña Detección de red progreso, aparece una ventana de indicación cuando se finaliza correctamente la inicialización. Ciérrela con Aceptar. Haga clic en Estado para ver el estado de las conexiones LAN (conectadas/no conectadas).
Page 373 All manuals and user guides at all-guides.com Mantenimiento Detección HDD Apagar Nota  Seleccione Logout para bloquear el menú de manejo.  Seleccione Apagar para apagar el dispositivo.  Seleccione Reiniciar para realizar un proceso de arranque (apagar, volver a encender). Haga clic en el submenú...
Page 374: Solución De Fallos
All manuals and user guides at all-guides.com Solución de fallos Solución de fallos Antes de llamar al servicio técnico, lea las siguientes indicaciones para determinar la posible causa del fallo. Fallo Causa Solución No hay corriente El cable de red no está conectado Conectar el cable de red correctamente a la toma de enchufe Interruptor de red en posición OFF...
Page 375: Datos Técnicos
All manuals and user guides at all-guides.com Datos técnicos Datos técnicos Queda reservado el derecho a modificaciones técnicas y corrección de errores. TVVR33008 Grabadora digital ABUS TVVR33004 Compresión de vídeo H.264 4 x analógicas HD / analógicas 8 x analógicas HD / analógicas Entradas de la cámara...
Page 376: Gestión De Residuos
All manuals and user guides at all-guides.com Gestión de residuos Gestión de residuos Observación sobre la directiva europea relativa a residuos de dispositivos eléctricos y electrónicos A fin de preservar el medio ambiente, el dispositivo no se debe desechar en la basura doméstica al finalizar su vida útil.
Page 377 La mayoría de las cámaras Dominio (espacio de nombres) que sirve para identificar digitales guardan las fotos en formato JPEG. páginas de Internet (por ejemplo, www.abus-sc.de). MPEG Dual Stream Sigla de Moving Picture Experts Group. Se trata de un Dual Stream designa un procedimiento de transmisión de...
Page 378 All manuals and user guides at all-guides.com Glosario NTSC Conexión serial de bus para conectar, por ejemplo, dispositivos de almacenamiento de datos en Estándar de televisión en color desarrollado en los funcionamiento continuo. Velocidad de transmisión de Estados Unidos. Este sistema se diferencia en algunos datos máxima útil con USB 2.0: aprox.
Page 379 All manuals and user guides at all-guides.com Sobre la unidad de disco duro interna Sobre la unidad de disco duro interna La unidad de disco duro interna (HDD) es muy delicada. Para evitar que se produzcan fallos en el disco duro, utilice el dispositivo conforme a las siguientes instrucciones.
Page 380 All manuals and user guides at all-guides.com Grabadora de vídeo analógica HD de 4/8 canales TVVR33004 / TVVR33008 Fabricante ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Alemania)
Page 381: Instrukcja Obsługi
All manuals and user guides at all-guides.com 4-/8-kanałowa nagrywarka analogowo-cyfrowa HD TVVR33004/TVVR33008 Instrukcja obsługi Wersja 1.0...
Page 382 All manuals and user guides at all-guides.com Polski Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej. Zachowaj instrukcję do wykorzystania w przyszłości! Wykaz treści znajdziesz w spisie treści z podaniem odpowiednich numerów stron.
Page 383 All manuals and user guides at all-guides.com Spis treści Ważne zasady bezpieczeństwa ..........................386 Objaśnienie symboli ..............................386 Użytkowanie zgodne z przeznaczeniem ........................386 Informacje ogólne ................................ 386 Zasilanie elektryczne ..............................386 Przeciążenie/przepięcie ............................... 387 Kable .................................... 387 Miejsce ustawienia/środowisko pracy .......................... 387 Konserwacja i pielęgnacja ............................
Page 384 All manuals and user guides at all-guides.com Spis treści Ekran odtwarzania ............................... 399 Sterowanie za pomocą pola kontrolnego ........................399 Wybór typu odtwarzania .............................. 400 Menu urządzenia ................................401 Widok menu ................................. 401 Ustawienia ..................................402 Opis menu ..................................402 Konfiguracja .................................
Page 385 All manuals and user guides at all-guides.com Spis treści Alarm .................................... 428 Ręczna diagnoza jakości wideo ........................... 429 Eksport wideo ................................430 Czas trwania ................................430 Zdarzenie ..................................431 Konserwacja ................................. 432 Informacja o systemie ..............................432 Wyszukiwanie protokołu .............................. 432 Import/eksport ................................
Page 386: Ważne Zasady Bezpieczeństwa
All manuals and user guides at all-guides.com Ważne zasady bezpieczeństwa Ważne zasady bezpieczeństwa Objaśnienie symboli Informacje ogólne W instrukcji oraz na urządzeniu stosowane są Przed pierwszym użyciem urządzenia należy dokładnie następujące symbole: przeczytać poniższe wskazówki i przestrzegać wszystkich ostrzeżeń, nawet jeżeli użytkownik posiada Hasło Symbol Znaczenie...
Page 387: Miejsce Ustawienia/Środowisko Pracy
All manuals and user guides at all-guides.com Ważne zasady bezpieczeństwa należy odłączać urządzenie od sieci elektrycznej.  Nie wolno używać adapterów ani przedłużaczy nie Przed wichurą i/lub burzą z niebezpieczeństwem spełniających wymagań obowiązujących norm wyładowań atmosferycznych zawsze odłączaj bezpieczeństwa, ani wprowadzać żadnych zmian urządzenie od sieci elektrycznej.
Page 388: Konserwacja I Pielęgnacja
All manuals and user guides at all-guides.com Ważne zasady bezpieczeństwa Konserwacja i pielęgnacja Uruchamianie  Konserwacja jest potrzebna w razie uszkodzenia Przed pierwszym uruchomieniem należy spełnić urządzenia, np. uszkodzenia wtyczki sieciowej, kabla wszystkie wymagania określone w zasadach sieciowego lub obudowy, w razie dostania się cieczy lub bezpieczeństwa i instrukcji obsługi! innych przedmiotów do wnętrza urządzenia, po kontakcie ...
Page 389  Podręcznik użytkownika wcześniejszej zapowiedzi zmian w produkcie  i w instrukcjach obsługi. ABUS Security-Center nie Skrócony poradnik odpowiada za bezpośrednie i pośrednie szkody następcze powstałe w związku z wyposażeniem, Zakres dostawy zestawu do wydajnością...
Page 390: Widok Urządzenia
All manuals and user guides at all-guides.com Widok urządzenia Widok urządzenia Przód Tył 4-kanałowa nagrywarka       Tył 8-kanałowa nagrywarka      ...
Page 391: Wskaźniki Stanu
All manuals and user guides at all-guides.com Wskaźniki systemu/obsługasystemu Wskaźniki systemu/obsługasystemu Dwukrotne kliknięcie: Wskaźniki stanu  zmiana wyświetlania na ekranie – Następujące wskaźniki stanu informują o stanie pojedynczy obraz / wiele obrazów – przy prezentacji na żywo oraz roboczym:  odtwarzaniu dioda LED w górnej części urządzenia, ...
Page 392: Skrócona Instrukcja
All manuals and user guides at all-guides.com Skrócona instrukcja Skrócona instrukcja Wskazówka Zanim zaczniesz Używaj tylko dysków twardych atestowanych do Konieczne są następujące przygotowania: zapisu wideo i do pracy ciągłej (24/7). Należy przestrzegać ogólnych wskazówek, zasad bezpieczeństwa oraz informacji na temat ustawiania Wykonanie podłączeń...
Page 393: Konfigurowanie Urządzenia
W celu wyłączenia wybierz opcję Zamknięcie Ustawienia zapisu ai potwierdź pytanie, wybierając Tak. Urządzenie Wskazówka zostanie wyłączone. Wyciągnij wtyczkę zasilacza Sprawdź na stronie głównej ABUS sieciowego. (www.abus.com), czy jest dostępne nowe W celu zablokowania systemu kliknij lewy symbol oprogramowanie firmware dla urządzenia Wyloguj.
Page 394: Asystent Konfiguracji
All manuals and user guides at all-guides.com Asystent konfiguracji Asystent konfiguracji Konfigurowanie systemu Konfigurowanie administratora Asystent konfiguracji pomaga użytkownikowi wykonać Ostrzeżenie wszystkie wymagane podstawowe ustawienia systemu. Zanotuj hasło administratora. Po tej procedurze nagrywarka wideo jest gotowa do Fabryczne ustawienie to zapisu i monitorowania.
Page 395 IP z dostawcą usługi DDNS  Preferowany DNS: 192.168.0.1 5. Typ DDNS: wybierz dostawcę usługi DDNS. Otrzymasz bezpłatny dostęp DDNS do abus- server.com Wskazówka 6. Adres serwera: wprowadź w tym miejscu dane W razie zdalnego dostępu przez Internet adresowe dostawcy usługi DDNS (nie jest to urządzenie powinno otrzymać...
Page 396 All manuals and user guides at all-guides.com Asystent konfiguracji Zarządzanie dyskiem twardym Zapis z kamery Aby skonfigurować twardy dysk, uaktywnij „Pole W pozycji „Kamera” wybierz kamerę, z której obraz wyboru”, klikając lewym przyciskiem myszy, ma być zapisywany. a następnie kliknij Inicjalizuj. Uaktywnij pole wyboru „Rozpocznij zapis”.
Page 397: Menu Wyskakujące Przy Obsłudze Myszą
All manuals and user guides at all-guides.com Wyświetlanie na żywo Wyświetlanie na żywo Przegląd Menu wyskakujące przy obsłudze myszą Wyświetlanie na żywo jest uruchamiane automatycznie Wskazówka po włączeniu urządzenia. Naciśnij prawy przycisk myszy, gdy kursor myszy znajduje się nad obrazem na żywo. Możliwe są...
Page 398 All manuals and user guides at all-guides.com Wyświetlanie na żywo Pasek wyboru na obrazie kamery Na widoku pojedynczym lub widoku z kilku kamer kliknij obraz kamery. Ukaże się pasek wyboru: (1) (2) (4) (5) Znaczenie symbolu (1) Obszar do przesuwania miniaturowego paska (2) Włączanie/wyłączanie ręcznego zapisu (3) Natychmiastowe odtworzenie ostatnich 5 minut (4) Włączanie/wyłączanie funkcji audio...
Page 399: Sterowanie Za Pomocą Pola Kontrolnego
All manuals and user guides at all-guides.com Odtwarzanie w wyświetlaniu na żywo Odtwarzanie w wyświetlaniu na żywo Sterowanie za pomocą pola kontrolnego Informacje ogólne Odtwarzanie może być uruchamiane na różne sposoby: Pole kontrolne (4) służy do sterowania bieżącym odtwarzaniem. Symbole mają następujące znaczenie. ...
Page 400 All manuals and user guides at all-guides.com Odtwarzanie w wyświetlaniu na żywo 15 Szybkie przewijanie do przodu (1x  8x) Wybór typu odtwarzania 16 Poprzedni dzień Przez wybór typu odtwarzania (5) można wyświetlić oraz 17 Następny dzień odfiltrować różne rodzaje zapisów i zdarzeń w widoku odtwarzania.
Page 401: Menu Urządzenia
All manuals and user guides at all-guides.com Menu urządzenia Menu urządzenia Dodatkowo po prawej stronie można odczytać ważne Widok menu informacje o urządzeniu. Poniższy przegląd menu ukazuje najważniejsze menu,  Kliknij wybrane menu, aby je otworzyć. za pomocą których można ustawiać urządzenie ...
Page 402 All manuals and user guides at all-guides.com Ustawienia Ustawienia Opis menu Menu Opis Zarządzanie wszystkimi ustawieniami urządzenia (informacje ogólne, sieć, Konfiguracja wyświetlanie na żywo, ostrzeżenie, użytkownik). Kamera Menu do ustawiania parametrów kamery (konfiguracja OSD, tryb obrazu, wykrywanie ruchu, strefa prywatna, monitorowanie sabotażu, utrata obrazu wideo). Menu do ustawiania parametrów zapisu (harmonogram, rozdzielczość...
Page 403 All manuals and user guides at all-guides.com Konfiguracja Konfiguracja Ustawienia ogólne Wskazówka Zakładka Menu Konfiguracja zarządza wszystkimi Ustawienie Informacje ustawieniami urządzenia. ogólne Język Język OSD Ostrzeżenie Rozdzielczość Rozdzielczość monitora Upewnij się, czy data i czas zostały ustawione prawidłowo. Strefa czasowa GMT (Greenwich Mean Time) UWAGA! Format daty...
Page 404: Informacje Ogólne
All manuals and user guides at all-guides.com Konfiguracja Pojęcia Zakładka Ustawienie Ustawienia Poniżej przedstawiamy przegląd pojęć, istotnych dla zastosowania urządzenia w sieciach. Automatyczne Gdy to pole wyboru jest aktywne, urządzenie automatycznie przełącza dostosowanie Parametr Ustawienie się na czas letni. Adres IP Adres IP to jednoznaczny adres Włącz czas Gdy to pole wyboru jest aktywne,...
Page 405 All manuals and user guides at all-guides.com Konfiguracja Konfiguracja sieci DHCP Serwer DHCP automatycznie przydziela urządzeniu sieciowemu adres IP, maskę podsieci, bramę i serwer nazw. Serwery DHCP są dostępne w nowszych ruterach. Usługa DHCP musi by ustawiona lub uaktywniona, bliższe informacje na ten temat zawiera odpowiedni podręcznik.
Page 406 Adres IP alternatywnego serwera Wskazówka Niektóre z tych ustawień są niedostępne w niektórych trybach. Aby móc skorzystać z funkcji ABUS DDNS, należy najpierw skonfigurować konto na serwerze www.abus-server.com, przestrzegając wskazówek podanych w odpowiedziach na często zadawane pytania (FAQ) na tej stronie WWW.
Page 407 All manuals and user guides at all-guides.com Konfiguracja Potwierdź wprowadzone dane, klikając Zastosuj. Parametr Ustawienie Adres IP połączenia z Internetem będzie Uaktywnij Pole wyboru, jeżeli Uaktywnij uaktualniany na serwerze co minutę. autoryzację logowanie odbywa się na serwerze dostawcy usług internetowych. serwera Zakładka NTP Nazwa...
Page 408 (jeśli port UPnP z poziomu przeglądarki internetowej. jest aktywny w ruterze). Przy aktywowanym porcie UPnP porty sieciowe skonfigurowane przez UPnP (jeśli ABUS DDNS jest aktywny) zostaną przeniesione na serwer ABUS. W przypadku ustawienia „Ręcznie” przyporządkowania porty sieciowe można ręcznie zdefiniować...
Page 409 All manuals and user guides at all-guides.com Konfiguracja  Potwierdź ustawienia, klikając Zastosuj i wyjdź Alarm z menu, klikając Wstecz. Zakładka Stan alarmu Ustawienia Zakładka Wyzwalanie kanału Uaktywniając odpowiednie pole wyboru, ustal, który W tym miejscu widoczna jest lista wszystkich wejść kanał...
Page 410 All manuals and user guides at all-guides.com Konfiguracja Zakładka Reakcja Wybierz zakładkę Reakcja. W tym miejscu można Parametr Powiadomienia skonfigurować działanie nagrywarki w sytuacji alarmowej, Wybierz kamerę, która klikając odpowiednie pole wyboru. w sytuacji alarmowej ma być sterowana poleceniem PTZ. Wywołanie ustawień...
Page 411: Ustawianie Wyjścia Kamery
Otwórz menu główne i kliknij Konfiguracja. Następnie Ustawianie wyjścia kamery kliknij Wyświetlanie na żywo: W wyświetlaniu na żywo można ustawić jednocześnie maksymalnie 5 (TVVR33004) lub 9 (TVVR33008) kamer. W zakładce Ogólne dostępne są następujące ustawienia: Wyprowadzenie HDMI Wybór złącza, na którym mają być...
Page 412 All manuals and user guides at all-guides.com Konfiguracja  Ustawienie X sprawia, że oznaczona tak kamera Użytkownik nie będzie wyświetlana. Kliknij Zastosuj, aby potwierdzić ustawienie. Ostrzeżenie Ostrzeżenie Zanotuj hasło administratora. Fabryczne ustawienie to „ 1 2 3 4 5 ”. W tym miejscu wprowadź...
Page 413 All manuals and user guides at all-guides.com Konfiguracja Adres MAC adaptera sieciowego Konfiguracja Uprawnienia kamery: użytkownika wykorzystywanego przez użytkownika Zdalne wyszukiwanie protokołu zdalna komputera PC Zdalne ustawienia parametrów Wskazówka: Zdalne zarządzanie kamerą ogranicza to dostęp do komputera PC, Zdalne sterowanie wyjściem wideo którego adres MAC został...
Page 414 All manuals and user guides at all-guides.com Kamera Kamera Wskazówka Kamera Do nagrywarki TVVR33004 można dodać jedną kamerę sieciową, a do nagrywarki TVVR33008 dwie kamery. Następujące kamery są kompatybilne z powyższymi nagrywarkami: TVIP11560, TVIP21560, TVIP41500, TVIP41660, TVIP61500, TVIP61550, TVIP82900 Kamera Wyświetla numer kamery...
Page 415 All manuals and user guides at all-guides.com Kamera Obraz W pozycji „Kamera” należy wybrać kanał kamery do W pozycji „Kamera” należy wybrać kanał kamery do edycji. edycji. W przypadku zastosowania analogowej kamery HD PTZ sygnały sterowania przekazywane są Parametr Ustawienie bezpośrednio przez kabel BNC.
Page 416 Zapis. PTZ. W przypadku zastosowania kamery HD-TVI ustawienia zostaną rozpoznane automatycznie. Protokół cały obszar ekranu dla kamer HD-TVI to ABUS-C (Coaxitron). W przypadku w celu wykrywania ruchu. zastosowania analogowej kamery PTZ wybierz inny Wykrywanie ruchu następuje podczas zmian pikseli protokół.
Page 417 All manuals and user guides at all-guides.com Kamera Wybierz jeden lub więcej kanałów kamer, które w sytuacji Parametr Powiadomienia alarmowej mają wykonywać tę reakcję. Pełnoekranowe W wyświetlaniu na żywo Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu, wyskakujące okienko obraz kamery jest ustawiany klikając OK.
Page 418 All manuals and user guides at all-guides.com Kamera Można zdefiniować maks. 8 rastrów czasowych Manipulacja wideo w przedziale od 00:00 do 00:00; czasy poszczególnych rastrów nie mogą się nakładać. Dla funkcji Kopiuj wybierz, czy ustawienie ma być przeniesione na wszystkie dni tygodnia oraz na ustawienia urlopowe.
Page 419 All manuals and user guides at all-guides.com Kamera Reakcja Utrata obrazu wideo Wybierz zakładkę Reakcja. W tym miejscu można skonfigurować działanie nagrywarki w razie wystąpienia zdarzenia (np. wykrycia ruchu), klikając odpowiednie pole wyboru. W pozycji „Kamera” należy wybrać kanał kamery do edycji.
Page 420 All manuals and user guides at all-guides.com Kamera Dla funkcji Kopiuj wybierz, czy ustawienie ma być Diagnozajakości wideo przeniesione na wszystkie dni tygodnia oraz na ustawienia urlopowe. Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu, klikając OK. Reakcja Wybierz zakładkę Reakcja. W tym miejscu można skonfigurować...
Page 421: Zakładka Zapis
All manuals and user guides at all-guides.com Zapis Zapis Harmonogram  Wybierz kamerę i kliknij pole wyboru Aktywacja Otwórz główne menu i kliknij Zapis. Dostępny jest harmonogramu. następujący sposób programowania zapisu danych:  Kliknij jeden z Wyzwalaczy i w harmonogramie Zapis Programowanie zapisu zaznacz myszą...
Page 422 All manuals and user guides at all-guides.com Zapis Dostępne są dwa sposoby programowania: Wskazówka Zapis Ustawienie jakości zapisu Parametr „Czas trwania” służy do zdefiniowania opartego o czas trwania przedziału czasowego, w którym ma się odbywać i zdarzenie zapis. Substream Ustawienie jakości Drugi „wyzwalacz”, jak np.
Page 423 All manuals and user guides at all-guides.com Zapis Nagrywarka może dokonywać zapisów na różnych Ustawienie Informacje ogólne: poziomach jakości, w zależności od zaprogramowania. Przepływność Predefiniowana przepływność Ustawienie „Strumień główny (czas trwania)” stosowane Zdef. przez użytkownika (32– jest wyłącznie do zapisu ciągłego .
Page 424 All manuals and user guides at all-guides.com Zapis Urlop Wskazówka Należy skonfigurować harmonogram po uaktywnieniu funkcji urlopu. W tym miejscu pojawia się nowy wiersz „Urlop”, który może być zaprogramowany analogicznie do dni tygodnia. Wskazówka Harmonogram urlopu wyłącza wszystkie harmonogramy tygodniowe (pn. – nd.). Potwierdź...
Page 425: Montaż Twardego Dysku
All manuals and user guides at all-guides.com Twarde dyski Informacje ogólne Wskazówka Urządzenie może zarządzać 2,5-calowym twardym dyskiem SATA. Zanim będzie można wykonywać zapisy, zamontowany dysk musi zostać „inicjalizowany”. Dopiero wówczas urządzenie wykryje twardy dysk. Ostrzeżenie Inicjalizacja powoduje skasowanie wszystkich danych zapisanych na twardym dysku! Pamiętaj o wcześniejszym zabezpieczeniu danych.
Page 426 All manuals and user guides at all-guides.com Dodawanie napędu sieciowego Ustawienia rozszerzone Można dodać dalsze nośniki danych do zapamiętywania W tym miejscu można wprowadzić ustawienia trybu przez sieć. pamięci. Ostrzeżenie Tryb: Pamięć Podczas używania napędów sieciowych upewnij W tym trybie pliki wideo zapisywane są w podziale się, że dana sieć...
Page 427 All manuals and user guides at all-guides.com Tryb: Grupa W tym trybie pliki wideo mogą zostać zapisane w sposób celowy (możliwe, że redundantny) na wybranych nośnikach danych. Dla nagrywarek TVVR33004 i TVVR33008 dostępna jest tylko jedna grupa dysków twardych. Parametr...
Page 428 All manuals and user guides at all-guides.com Ręcznie Ręcznie Zapis Alarm W tym miejscu wybierz wyjście alarmowe, które powinno Naciśnij przycisk REC lub przejdź w menu głównym na zostać włączone podczas zapisu ręcznego. Zapis paniki, aby uruchomić ręcznie zapis obrazu/wideo. Jeśli zapis uruchomione zostanie ręcznie, należy go również...
Page 429 All manuals and user guides at all-guides.com Ręcznie Ręczna diagnoza jakości wideo Wybierz w tym miejscu kamerę, która powinna zostać zbadana za pomocą ręcznej diagnozy jakości wideo. Pamiętaj, że w tym celu należy włączyć i skonfigurować funkcję diagnozy w menu „Kamera” dla poszczególnych kanałów.
Page 430 All manuals and user guides at all-guides.com Eksport wideo Eksport wideo Przejdź w menu do opcji Eksport wideo, aby  Zostanie wyświetlona wielkość pliku indywidualnego wyeksportować z nagrywarki zapisane dane wideo. zapisu oraz całkowita wielkość wszystkich Dostępne są następujące opcje: znalezionych zapisów.
Page 431 All manuals and user guides at all-guides.com Eksport wideo Zdarzenie Zdefiniuj okres wyszukiwanych zapisów za pomoc pól wyboru „Czas rozpoczęcia” i „Czas zakończenia”. Wybierz kamerę, włączając lub wyłączając pole wyboru i kliknij Szukaj. W obu typach zdarzeń po wciśnięciu przycisku Szukaj ukazuje się...
Page 432: Wyszukiwanie Protokołu
All manuals and user guides at all-guides.com Konserwacja Konserwacja Wyszukiwanie protokołu Wskazówka Wskazówka To menu służy do konserwacji urządzenia Wyszukiwanie „zdarzeń” można wykonywać wg i powinno być obsługiwane tylko przez następujących głównych doświadczonych użytkowników. typów/zdarzeń/parametrów:  Wszystkie  Alarm Menu Ustawienie ...
Page 433 All manuals and user guides at all-guides.com Konserwacja  Lokalne: zamknięcie, ponowne Import/eksport uruchomienie, logowanie, wylogowanie  Lokalne: zmiana ustawień  Lokalne: aktualizacja  Lokalne: rozpoczęcie zapisu  Informacja Wszystkie  Informacja o HDD  HDD S.M.A.R.T.  Rozpocznij zapis ...
Page 434 All manuals and user guides at all-guides.com Konserwacja Poczekaj aż urządzenie zostanie ponownie Sieć uruchomione. Ewentualnie sprawdź stan oprogramowania firmware Tu wyświetlane są informacje o ruchu w sieci w menu Konserwacja, w punkcie Informacja. i interfejsach sieciowych. Resetowanie systemu. Zakładka Obciążenie sieci Wskazówka Za pomocą...
Page 435 All manuals and user guides at all-guides.com Konserwacja Zakładka Rozpoznawanie sieci Kliknij Sieć, aby zmienić ustawienia sieciowe. Zakładka Statystyka zasobów sieciowych W pozycji „Test sieci” można sprawdzić połączenie z innym urządzeniem, np. komputerem („ping”). Wprowadź adres sieciowy sprawdzanego urządzenia (np. 192.168.0.25) i naciśnij Test. W tej zakładce wyświetlana jest używana szerokość...
Page 436 All manuals and user guides at all-guides.com Konserwacja Zamknięcie S.M.A.R.T Wskazówka  Wybierz Zabezpiecz, aby zablokować menu obsługi.  Wybierz Wyłącz, aby wyłączyć urządzenie.  Wybierz Restart, aby ponownie uruchomić system (wyłączenie i ponowne włączenie). Kliknij podmenu „S.M.A.R.T”. W tym podmenu można sprawdzić dysk twardy pod kątem ewentualnych błędów.
Page 437: Usuwanie Usterek
All manuals and user guides at all-guides.com Usuwanie usterek Usuwanie usterek Przed skontaktowaniem się z serwisem przeczytaj poniższe wskazówki, aby ustalić potencjalną przyczynę usterki. Rozwiązanie Usterka Przyczyna Niepodłączony kabel sieciowy Podłącz prawidłowo kabel sieciowy do Brak zasilania elektrycznego gniazda sieciowego Wyłącznik sieciowy w pozycji OFF Ustaw wyłącznik sieciowy w pozycji ON Brak prądu w gnieździe sieciowym...
Page 438: Dane Techniczne
All manuals and user guides at all-guides.com Dane techniczne Dane techniczne Zmiany techniczne i błędy zastrzeżone. TVVR33008 Nagrywarka cyfrowa ABUS TVVR33004 Kompresja wideo H.264 4 x analogowe HD/analogowe 8 x analogowe HD/analogowe Wejścia do kamer 1 x kamera sieciowa 2 x kamera sieciowa Wyjścia do monitora...
Page 439 All manuals and user guides at all-guides.com Utylizacja Utylizacja Uwaga: dyrektywa WE o zużytych urządzeniach elektrycznych i elektronicznych Ze względu na ochronę środowiska wyeksploatowane urządzenie nie może być wyrzucane razem z odpadami domowymi. Utylizacja może być przeprowadzona przez punkty zbiorcze w kraju użytkownika. Należy przestrzegać...
Page 440: Zastosowane Pojęcia Fachowe
JPEG Domena Metoda kompresji fotografii powodująca niewielkie straty. Domena (przestrzeń nazw), służąca do identyfikacji stron Większość aparatów cyfrowych zapisuje zdjęcia w internetowych (np. www.abus-sc.de). formacie JPEG. Podwójny strumień (Dual Stream) MPEG Podwójny strumień (Dual Stream) to jedna z metod Skrót od Moving Picture Experts Group. Jest to transferu danych wideo.
Page 441 All manuals and user guides at all-guides.com Glosariusz „Phase Alternating Line“; europejski system telewizji „Video Graphics Array“. Standardowy interfejs do analogowych sygnałów wideo w komputerach PC – kolorowej. Wykorzystuje 576 widzialnych linii obrazu, razem z liniami wykorzystywanymi do sygnałów zasadniczo chodzi tu o sygnały RGB. zarządzających pełny ekran zajmuje 625 linii.
Page 442: O Wewnętrznym Twardym Dysku
All manuals and user guides at all-guides.com O wewnętrznym twardym dysku O wewnętrznym twardym dysku Wewnętrzny twardy dysk (HDD) jest bardzo wrażliwy. Obsługuj urządzenie zgodnie z poniższymi instrukcjami, aby uniknąć błędów dysku. Ważne zapisy powinny być zabezpieczane na nośnikach zewnętrznych, aby uniknąć niespodziewanej utraty danych.
Page 443 All manuals and user guides at all-guides.com 4-/8-Kanałowa Nagrywarka Wideo Analogowa HD TVVR33004/TVVR33008 Producent ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Niemcy)
Page 444 All manuals and user guides at all-guides.com 4/8-kanals analog HD-digitalinspelare TVVR33004/TVVR33008 Bruksanvisning Version 1.0...
Page 445 All manuals and user guides at all-guides.com Svenska Denna bruksanvisning innehåller viktiga anvisningar för idrifttagande och användning. Dessa anvisningar ska observeras även om denna produkt överlämnas till tredje part. Förvara därför denna bruksanvisning för framtida referens! En lista över innehållet finns i innehållsförteckningen som även innehåller sidhänvisningar.
Page 446 All manuals and user guides at all-guides.com Innehåll Viktiga säkerhetsanvisningar ............................. 449 Symbolförklaring ................................449 Ändamålsenlig användning ............................449 Allmänt ..................................449 Strömförsörjning ................................449 Överlast/överspänning ..............................450 Kablar ................................... 450 Användningsplats/driftmiljö ............................450 Underhåll och skötsel ..............................451 Tillbehör ..................................451 Idrifttagning ..................................
Page 447 All manuals and user guides at all-guides.com Innehåll Uppspelningsmonitor ..............................462 Styrning via kontrollfält ..............................462 Val av uppspelningstyp ..............................463 Produktmeny ................................464 Menyöversikt ................................464 Inställningar .................................. 465 Menybeskrivning ................................465 Konfiguration................................466 Översikt ..................................466 Allmänna inställningar ..............................466 Nätverksuppbyggnad ..............................
Page 448 All manuals and user guides at all-guides.com Innehåll Larm ..................................... 491 Manual Video Quality Diagnostics ..........................492 Videoexport .................................. 493 Varaktighet ................................... 493 Händelse ..................................494 Underhåll ..................................495 Systeminfo ................................... 495 Protokollsökning ................................495 Importera/Exportera ..............................496 Update..................................496 Fabriksinställningar ..............................
Page 449: Viktiga Säkerhetsanvisningar
All manuals and user guides at all-guides.com Viktiga säkerhetsanvisningar Viktiga säkerhetsanvisningar Symbolförklaring Allmänt Följande symboler används i bruksanvisningen och på Innan produkten används för första gången, läs noggrant produkten: igenom följande anvisningar och observera alla varningar, även om du är van vid elektroniska produkter. Symbol Signalord Innebörd Varning...
Page 450 All manuals and user guides at all-guides.com Viktiga säkerhetsanvisningar Användningsplats/driftmiljö Varning  Ställ produkten på en stadig, jämn yta och placera Öppna aldrig produkten själv! Risk för elstötar inga tunga föremål på produkten. föreligger!  Produkten är inte utformad för att användas i Vänd dig till behörig personal med relevanta utrymmen med hög temperatur eller luftfuktighet (t.ex.
Page 451 All manuals and user guides at all-guides.com Viktiga säkerhetsanvisningar Underhåll och skötsel Idrifttagning  Underhållsarbeten behövs om produkten har skadats, Alla säkerhets- och användningsanvisningar måste t.ex. när nätkontakt, nätkabel eller hölje är skadade, läsas innan produkten används för första gången! vätska eller föremål trängt in i produkten, produkten har ...
Page 452 Försäkran om överensstämmelse kan fås från: Uppackning Hantera produkten med största varsamhet under ABUS Security-Center GmbH & Co. KG uppackningen. Linker Kreuthweg 5 Förpackningar och förpackningsmaterial är 86444 Affing återvinningsbara och ska i princip alltid återvinnas.
Page 453 All manuals and user guides at all-guides.com Översikt Översikt Framsida Baksida på 4-kanals inspelare       Baksida på 8-kanals inspelare      ...
Page 454 All manuals and user guides at all-guides.com Systemindikatorer/systemanvändning Systemindikatorer/systemanvändning Dubbelklick: Statusindikatorer  Byta bildskärmsvisning, en bild-flera Följande statusindikatorer informerar om drifttillstånd: bilder vid livevisning och uppspelning  Lysdioder på produktens ovansida Klicka och dra:  Ljudsignaler, Ställa in privatmasker eller zoner ...
Page 455 All manuals and user guides at all-guides.com Snabbguide Snabbguide Innan du börjar Upprätta anslutningar Nödvändiga förberedelser: Observera Observera allmänna anvisningar, Observera min.-radie vid kabeldragning! Böj inte säkerhetsanvisningar samt instruktioner för kabeln! uppställning och anslutning. Anslut alla kameror med inspelaren. Kontrollera att förpackningens innehåll är fullständigt och kontrollera eventuella skador.
Page 456 Stäng av, spärra och starta om produkten Kamerainställningar Klicka i huvudmenyn på Avstängning. Översikten visas. Inspelningsinställningar Observera Titta på ABUS hemsida (www.abus.com) om det finns nya uppdateringar för denna produkt och installera dessa. Observera Om datum eller tid ändras vid ett senare tillfälle kan data gå...
Page 457 All manuals and user guides at all-guides.com Inställningsguide Inställningsguide Inställning av system Inställning av administratör Inställningsguiden hjälper dig igenom systemets Varning nödvändiga grundinställningar. Därefter är videoinspelaren redo för inspelning och övervakning. Notera adminlösenordet är förinställt Observera ”1 2 3 4 5” Samtliga detaljinställningar återfinns i produktmenyn.
Page 458 6. Serveradress: Här anger du adressuppgifter till DDNS-leverantören (behövs inte om du använder ABUS-server). Observera 7. Användarnamn eller lösenord: Här anger du Vid fjärråtkomst via Internet bör produkten tilldelas inloggningsuppgifter till DDNS-leverantören en fast nätverksadress. (behövs inte om du använder ABUS-server).
Page 459 All manuals and user guides at all-guides.com Inställningsguide Hårddiskhantering Kamerainspelning För att ställa in en hårddisk, markera kryssrutan med Välj den kamera som du vill spela in med på ett vänsterklick och klicka sedan på Init. ”Kamera”. Markera kryssrutan ”Starta inspelning”. Varning Välj inspelningsstart.
Page 460 All manuals and user guides at all-guides.com Livevisning Livevisning Översikt Popup-meny vid musstyrning Livevisningen startar automatiskt när produkten slås på. Observera Tryck på höger musknapp när muspekaren befinner sig över en livebild. Följande inställningar är möjliga. En pil som pekar åt höger indikerar att det finns en undermeny: I rubriken finns följande menyer: ...
Page 461 All manuals and user guides at all-guides.com Livevisning Urvalsfält på kamerabilden Klicka på enkel eller utökad vy på kamerabilden. Ett urvalsfält visas: (1) (2) (4) (5) Symbolens innebörd (1) Miniatyrfältets rörelseområde (2) Aktivera/avaktivera manuell inspelning (3) Omedelbar uppspelning av de senaste 5 minuterna (4) Aktivera/avaktivera ljudfunktion (5) Öppna PTZ-styrmeny (gäller endast PTZ-kameror) (6) Aktivera digital zoom...
Page 462 All manuals and user guides at all-guides.com Uppspelning i livevisning Uppspelning i livevisning Styrning via kontrollfält Allmänt Uppspelningen kan ske på tre olika sätt: Kontrollfältet (4) används för att styra kontinuerlig uppspelning. Symbolerna har följande innebörd:  Via sökning av händelser i huvudmenyn, ...
Page 463 All manuals and user guides at all-guides.com Uppspelning i livevisning 15 Snabb framspolning (1x  8x) Val av uppspelningstyp 16 Föregående dygn När du väljer uppspelningstyp (5) kan olika slags 17 Nästa dygn inspelningar och händelser visas i uppspelningsvyn och filtreras.
Page 464 All manuals and user guides at all-guides.com Produktmeny Produktmeny På höger sida visas viktig information om produkten. Menyöversikt  Klicka på önskad meny för att öppna denna. Menyöversikten nedan innehåller de viktigaste menyerna  Klicka på Avsluta för att stänga menyöversikten. med vilka man kan ställa in och styra produkten.
Page 465 All manuals and user guides at all-guides.com Inställningar Inställningar Menybeskrivning Meny Beskrivning Konfiguration Administrering av alla produktinställningar (allmänt, nätverk, livevisning, varning, användare). Kamera Meny för inställning av kameraparametrar (OSD-konfiguration, bildläge, rörelsedetektering, privatzon, sabotageövervakning, videoförlust). Inspelning Meny för inställning av inspelningsparametrar (tidsplan, kameraupplösning, semester osv.).
Page 466 All manuals and user guides at all-guides.com Konfiguration Konfiguration Allmänna inställningar Observera Flik Allmänt Inställning I menyn Konfiguration administreras samtliga produktinställningar. Språk OSD-språk Upplösning Monitor-upplösning Varning Tidszon GMT (Greenwich Mean Time) Säkerställ att datum och tid har ställts in korrekt. Datumformat MM-DD-ÅÅÅÅ, DD-MM-ÅÅÅÅ, OBS!
Page 467 All manuals and user guides at all-guides.com Konfiguration Begrepp Fliken DST- Inställning inställningar Bifogat är en översikt över begrepp som är relevanta vid Autom. Om kryssrutan är markerad användning av produkten i nätverk. sommartidsanpassning ställer produkten automatiskt om till sommartid. Parameter Inställning Aktivera sommartid...
Page 468 All manuals and user guides at all-guides.com Konfiguration Nätverkskonfiguration DHCP DHCP-servern tilldelar automatiskt IP- adressen, subnätmasken, gatewayen och namnservern till nätverksenheten. DHCP-servrar är tillgängliga i aktuella routrar. DHCP-tjänsten måste ställas in separat eller aktiveras. Mer information finns i respektive handbok. Observera: Vid användning av fasta IP-adresser OCH en DHCP-server bör du se till att...
Page 469 Vissa av dessa inställningar kan inte väljas för vissa lägen. För att kunna använda funktionen ABUS DDNS måste du först skapa ett konto på www.abus- server.com. Läs först FAQ-sektionen på hemsidan. Markera kryssrutan ”Aktivera DDNS” och välj sedan DDNS-typ ”DynDNS” och ange IP-adressen i fältet ”Serveradress”.
Page 470 All manuals and user guides at all-guides.com Konfiguration FLIKEN NTP Lösenord Lösenord till e-postkonto SMTP-server Internetleverantörens SMTP- serveradress SMTP-port Ange SMTP-port Aktivera SSL Markera kryssruta för att aktivera e-postkryptering Avsändare Avsändarens namn Avsändar- E-postadress som hör till e- adress postkonto Välj Välj tre möjliga mottagare som ska mottagare...
Page 471 Multicast IP- För att minimera trafiken kan du även När UPnP är aktiverad överförs adress ange Multicast IP här. IP-adressen nätverksportarna (förutsatt att ABUS måste stämma överens med DDNS är på) som konfigurerats via videoövervakningsprogrammet. UPnP till ABUS-servern. RTSP Service Ange RTSP-porten Med inställningen ”manuellt”...
Page 472 All manuals and user guides at all-guides.com Konfiguration  Bekräfta inställningarna genom att klicka på Tillämpa Larm och lämna menyn med Tillbaka. FLIKEN larmstatus Inställningar FLIKEN Utlöser kanal Genom att aktivera respektive kryssruta väljer du vilken Här ser du en lista över alla larmingångar och kamerakanal som löser ut i händelse av larm.
Page 473 All manuals and user guides at all-guides.com Konfiguration FLIKEN Reaktion Starta patrull Välj patrullnummer. Starta mönster Välj mönsternummer. Välj fliken Reaktion. Här kan man konfigurera inspelarens reaktion vid ett larm genom att markera lämplig kryssruta.  Bekräfta inställningarna genom att klicka på Tillämpa och lämna menyn med OK.
Page 474 All manuals and user guides at all-guides.com Konfiguration Livevisning Inställning av kamerautgång Du kan maximalt visa 5 (TVVR33004) eller 9 Observera (TVVR33008) kameror vid livevisning samtidigt. Livevisningen kan ställas in på följande sätt. Öppna huvudmenyn och klicka på Konfiguration. Klicka därefter på...
Page 475 All manuals and user guides at all-guides.com Konfiguration Varning Användare Bestäm hur inspelaren ska bete sig vid varningar och Varning systemhändelser. Aktivera inställningen ”Aktivera händelseinformation”. Notera adminlösenordet. är förinställt ” 1 2 3 4 5 ”. Du kan utlösa en varning för följande feltyper: ...
Page 476 All manuals and user guides at all-guides.com Konfiguration Användar- Nätverksadapterns MAC-adress för Fjärrkonfiguration Kamerabehörigheter: den PC som används av användaren Fjärrstyrd protokollsökning Observera: Fjärrstyrda parameterinställningar Detta innebär att man endast kan komma åt den dator vars MAC-adress Fjärrstyrd kamerahantering har angetts här! Fjärrstyrning av videoutgång Två-vägs ljud Ange namn och lösenord och bekräfta inmatningen i...
Page 477 All manuals and user guides at all-guides.com Kamera Kamera Observera Kamera På inspelaren TVVR33004 går det att lägga till en nätverkskamera och på inspelaren TVVR33008 är det möjligt att lägga till två kameror. Följande kameror kan kombineras med inspelaren: TVIP11560; TVIP21560; TVIP41500; TVIP41660;...
Page 478 All manuals and user guides at all-guides.com Kamera Bild Välj vilken kamerakanal som ska bearbetas på ”Kamera”. Välj vilken kamerakanal som ska bearbetas på ”Kamera”. När en analog HD PTZ-kamera används skickas Parameter Inställning styrsignalerna direkt via BNC-kabeln. Välj vilken kamerakanal som ska bearbetas på ”Kamera”. Kamera Val av kamerakanal som ska Följande funktioner kan programmeras:...
Page 479 Här ställer du in PTZ-kamerans protokollinställningar. Om måste du ställa in tidsschemat under Inspelning. du använder en HD-TVI-kamera upptäcks inställningarna för rörelsedetekteringen markeras. automatiskt. Protokollet för HD-TVI är ABUS-C Rörelsedetektering markeras. (Coaxitron). Välj ett annat protokoll om du använder en Rörelsedetektering aktiveras när pixlarna i kamerans analog PTZ-kamera.
Page 480 All manuals and user guides at all-guides.com Kamera Bekräfta inställningarna genom att klicka på Tillämpa Parameter Notiser och lämna menyn med OK. Helskärmspopup Kameran visas i helskärmsläge i livevisning Aktivera tidsschema Ljudvarning Produkten avger en Välj fliken Aktivera tidsschema. ljudsignal upprepade gånger Här ställer man in vid vilka tidpunkter reaktionerna som Meddela CMS En varning utgår från CMS.
Page 481 All manuals and user guides at all-guides.com Kamera Bekräfta inställningarna genom att klicka på Videomanipulation Tillämpa och lämna menyn med OK. Reaktion Välj fliken Reaktion. Här kan man konfigurera inspelarens reaktion vid en händelse (t.ex. om rörelser detekteras) genom att markera lämplig kryssruta.
Page 482 All manuals and user guides at all-guides.com Kamera Reaktion Videoförlust Välj fliken Reaktion. Här kan man konfigurera inspelarens reaktion vid en händelse (t.ex. om rörelser detekteras) genom att markera lämplig kryssruta. Välj vilken kamerakanal som ska bearbetas på ”Kamera”. Parameter Notiser Helskärmspopup Kameran visas i...
Page 483 All manuals and user guides at all-guides.com Kamera Med Kopiera, välj om inställningen ska gälla för Videokvalitetsdiagnos veckans alla dagar eller om semesterinställningen ska börja gälla. Bekräfta inställningarna genom att klicka på Tillämpa och lämna menyn med OK. Reaktion Välj fliken Reaktion. Här kan man konfigurera inspelarens reaktion vid en händelse (t.ex.
Page 484 All manuals and user guides at all-guides.com Inspelning Inspelning Tidsschema  Välj kamera och klicka på kryssrutan Aktivera tidsschema. Öppna huvudmenyn och klicka på Inspelning. Du kan välja mellan följande programmeringsalternativ för  Klicka på en Utlösare och markera tidsintervallen i datainspelning: tidsschemat med hjälp av musen.
Page 485 All manuals and user guides at all-guides.com Inspelning Observera Det finns två olika programmeringstyper: Med ”Kontinuerlig” anger du mellan vilka tider Inspelning Kvalitetsinställningar för inspelning ska ske. tidslängd- och händelsestödd Den andra ”utlösaren”, som rörelsedetektering, inspelning startar inspelningen endast vid rörelsedetektering. Subström Kvalitetsinställning för subström som huvudsakligen används till...
Page 486 All manuals and user guides at all-guides.com Inspelning Spela in ljud Videokvalitet Aktiverat: Olika kvalitetsnivåer Inspelning med +++: mellanhög ljuddata kvalitet Videoström Tilldelning av ++++++: hög kvalitet strömtyp för Bildhastighet Inställning av inspelning bildfrekvens för ström Inställning Beroende på programmering kan inspelaren spela in på Allmänt: olika kvalitetsnivåer.
Page 487 All manuals and user guides at all-guides.com Inspelning Semester Observera Semesterschemat upphäver alla veckoscheman (må–sö). Bekräfta inställningarna med Tillämpa och OK. I denna undermeny kan man göra 32 olika inspelningsinställningar för semester eller helgdagar. För att få tillgång till dessa inställningar, klicka på symbolen ”Redigera”.
Page 488 All manuals and user guides at all-guides.com Hårddiskar Allmänt Observera Produkten kan hantera en 2,5 tums SATA- hårddisk. Innan du kan börja spela in med produkten måste den installerade hårddisken ”initieras”. Först därefter kan produkten detektera hårddisken. Varning Alla filer på hårddisken raderas vid initieringen. Säkerhetskopiera filerna i god tid.
Page 489 All manuals and user guides at all-guides.com Lägga till nätverkshårddiskar Avancerade inställningar Det är möjligt att lägga till fler lagringsmedier via nätverk. Här kan du bestämma inställningarna för lagringsläget. Läge: Minne Varning I det här läget skrivs videodatan över på det totala antalet När du använder nätverkshårddiskar måste du anslutna datamedier.
Page 490 All manuals and user guides at all-guides.com Läge: Grupp I det här läget kan videodata (även redundant) skrivas över på bestämda datamedier. Endast en hårddisk-grupp kan användas till inspelarna TVVR33004 och TVVR33008 Parameter Inställning Spela in på Val av hårddisk-grupp hårddisk-grupp...
Page 491 All manuals and user guides at all-guides.com Manuellt Manuellt Inspelning Larm Tryck på REC-knappen eller gå till Panikinspelning i Här väljer du den larmutgång som ska slås på vid huvudmenyn för att starta en manuell bild- manuell inspelning. /videoinspelning. Om en inspelning startas för hand måste den också avslutas för hand.
Page 492 All manuals and user guides at all-guides.com Manuellt Manual Video Quality Diagnostics Här väljer du den kamera som du vill få undersökt med hjälp av manuell videokvalitetsdiagnos. Observera att diagnosfunktionen för respektive kanal måste slås på och konfigureras i menyn ”Kamera”. När du trycker på...
Page 493: Videoexport
All manuals and user guides at all-guides.com Videoexport Videoexport  Gå till Videoexport i menyn för att exportera inspelade Om du vill spärra eller låsa upp en fil klickar du på videodata från inspelaren. Följande alternativ visas: . Spärrade filer skrivs inte över av systemet Varaktighet Export av videodata som spelats längre.
Page 494 All manuals and user guides at all-guides.com Videoexport Händelse Ange tidsperioden för de inspelningar du söker efter med hjälp av fälten ”Starttid” och ”Sluttid”. Välj kamera genom att markera eller avmarkera kryssrutan och klicka på Sök. Följande fönster visas för båda händelsetyper när du tryckt på...
Page 495 All manuals and user guides at all-guides.com Underhåll Underhåll Protokollsökning Observera Menyn används för underhåll av produkten och Observera bör bara användas av erfarna användare. Sökning efter ”händelser” kan ske i enlighet med följande huvudtyper/händelser/parametrar:  Meny Inställning Alla  Larm Systeminfo Produktinformation (serienummer,...
Page 496 All manuals and user guides at all-guides.com Underhåll   Förlopp Klicka på Exportera för att spara loggfilen på ett Alla  USB-medium. Power On  Lokal: Ej planerad avstängning  Importera/Exportera Lokal: Avstängning, omstart, inloggning, utloggning  Lokal: Ändra inställningar ...
Page 497 All manuals and user guides at all-guides.com Underhåll Välj USB-anslutning och klicka vid behov på Nätverk Uppdatera. Välj uppdateringsfil och klicka på Uppdatera. Här visas information om nätverkstrafiken och nätverksgränssnitten. Vänta tills produkten startas om. Eventuellt kan du behöva kontrollera firmwarestatusen i menyn Underhåll under Fliken Trafik information.
Page 498 All manuals and user guides at all-guides.com Underhåll FLIKEN Nätverksdetektering FLIKEN Statistik från nätverksresurser Vid ”Nätverkstest” kan du kontrollera anslutningen till en Under denna FLIK visas den bandbredd som produkten annan enhet, t.ex. en dator (pinga). Ange använder. nätverksadressen till den enhet som ska kontrolleras (t.ex.
Page 499 All manuals and user guides at all-guides.com Underhåll S.M.A.R.T Avstängning Observera  Välj Logga ut för att spärra användarmenyn.  Välj Avstängning för att stänga av produkten.  Välj Omstart för att starta om produkten (avstängning, tillkoppling igen). Klicka på undermenyn ”S.M.A.R.T”. I denna undermeny kan du kontrollera om det finns fel på...
Page 500 All manuals and user guides at all-guides.com Felsökning Felsökning Innan du kontaktar vår serviceavdelning, läs följande anvisningar för att fastställa möjlig orsak till fel. Störning Orsak Lösning Ingen ström Nätkabeln är inte ansluten Anslut nätkabeln ordentligt till uttaget Strömbrytare på OFF Ställ strömbrytaren på...
Page 501: Tekniska Data
All manuals and user guides at all-guides.com Tekniska data Tekniska data Med förbehåll för misstag och tekniska ändringar. TVVR33008 ABUS digitalinspelare TVVR33004 Videokomprimering H.264 4 x analog HD/analog 8 x analog HD/analog Kameraingångar 1 x nätverkskamera 2 x nätverkskamera Monitorutgångar 1 x VGA, 1 x HDMI Driftläge...
Page 502 All manuals and user guides at all-guides.com Återvinning Återvinning Hänvisning till EG-direktiv om avfall som utgörs av eller innehåller elektrisk eller elektronisk utrustning Av hänsyn till miljön får produkten i slutet av sin livslängd inte slängas tillsammans med övrigt hushållsavfall. Återvinningen sköts av återvinningsanläggningar i ditt land.
Page 503 Domän MPEG Domän (namnsutrymme) som används för att identifiera Förkortning för Moving Picture Experts Group. En internetsidor (t.ex. www.abus-sc.de). internationell standard för komprimering av rörliga bilder. Dual Stream På vissa DVD-skivor är de digitala ljudsignalerna Dual Stream betecknar en videoöverföringsmetod. En komprimerade och inspelade i detta format.
Page 504 All manuals and user guides at all-guides.com Ordlista ”Phase Alternating Line”; europeiskt färg-TV-system. ”Video Graphics Array”. Vanligt gränssnitt på datorområdet för analoga videosignaler – i huvudsak Systemet använder 576 synliga linjer. Med linjerna som används för förvaltningssignaler består en helskärm av handlar det om RGB-signaler.
Page 505 All manuals and user guides at all-guides.com Via den interna hårddisken Via den interna hårddisken Den interna hårddisken (HDD) är mycket känslig. Använd produkten enligt följande anvisningar för att förebygga fel på hårddisken. Viktiga inspelningar bör sparas på externa medier för att förhindra oväntade dataförluster. Observera ...
Page 506 All manuals and user guides at all-guides.com 4/8-kanals analog HD- videoinspelare TVVR33004/TVVR33008 Tillverkare ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Germany)
Page 507 All manuals and user guides at all-guides.com Registratore digitale HD analogico a 4/8 canali TVVR33004/TVVR33008 I Istruzioni per l'uso Versione 1.0...
Page 508 All manuals and user guides at all-guides.com Italiano Le presenti istruzioni per l'uso contengono informazioni importanti sulla messa in funzione e sull’utilizzo dell'apparecchio. Vanno osservate anche in caso di cessione del prodotto a terzi. La preghiamo pertanto di conservare le presenti istruzioni per l'uso in vista di una consultazione futura.
Page 509 All manuals and user guides at all-guides.com Contenuto Avvertenze importanti sulla sicurezza ........................512 Spiegazione dei simboli ............................... 512 Conformità d’uso ................................512 Informazioni generali ..............................512 Alimentazione elettrica ..............................512 Sovraccarico/sovratensione ............................513 Cavi ....................................513 Luogo di installazione/ambiente di esercizio ....................... 513 Manutenzione e cura ..............................
Page 510 All manuals and user guides at all-guides.com Contenuto La schermata di riproduzione ............................525 Controllo della riproduzione con il campo di controllo ....................525 Selezione del tipo di riproduzione ..........................526 Menu apparecchio ............................... 527 Panoramica dei menu ..............................527 Impostazioni .................................
Page 511 All manuals and user guides at all-guides.com Contenuto Allarme ..................................554 Diagnosi manuale della qualità del video ........................555 Esportazione di video ..............................556 Durata ..................................556 Evento ..................................557 Manutenzione ................................558 Info sistema .................................. 558 Ricerca protocolli ................................. 558 Importazione/esportazione............................
Page 512 All manuals and user guides at all-guides.com Avvertenze importanti sulla sicurezza Avvertenze importanti sulla sicurezza Spiegazione dei simboli Informazioni generali Nelle istruzioni e sull'apparecchio vengono impiegati i Prima di utilizzare l'apparecchio per la prima volta, seguenti simboli: leggere attentamente le seguenti istruzioni e rispettare tutte le avvertenze, anche se si ha già...
Page 513 All manuals and user guides at all-guides.com Avvertenze importanti sulla sicurezza  di non utilizzare l'apparecchio per un lungo periodo di Non utilizzare adattatori o cavi di prolunga che non tempo. In caso di tempesta o temporale con pericolo siano conformi alle norme di sicurezza in vigore e di fulmini, scollegare l'apparecchio dalla rete elettrica, non intervenire sui cavi di alimentazione! oppure collegarlo a un gruppo di continuità.
Page 514 All manuals and user guides at all-guides.com Avvertenze importanti sulla sicurezza Manutenzione e cura Messa in funzione  È necessario eseguire lavori di manutenzione se Prima della messa in funzione iniziale, è necessario l'apparecchio è stato danneggiato, ad es. se la spina, il assicurarsi che vengano osservate tutte le cavo di alimentazione o l’alloggiamento sono avvertenze sulla sicurezza e sull'utilizzo.
Page 515 Esclusione di responsabilità Dotazione del registratore Le presenti istruzioni per l’uso sono state redatte  Videoregistratore HD analogico a 4/8 canali ABUS con la massima cura. Se dovesse tuttavia  Mouse con attacco USB riscontrare omissioni o imprecisioni, l'utente è...
Page 516: Panoramica Dell'apparecchio
All manuals and user guides at all-guides.com Panoramica dell'apparecchio Panoramica dell'apparecchio Lato anteriore Lato posteriore registratore a 4 canali       Lato posteriore registratore a 8 canali      ...
Page 517 All manuals and user guides at all-guides.com Indicazioni sul sistema/Utilizzodel sistema Indicazioni sul sistema/Utilizzodel sistema Doppio clic: Indicatori di stato  Passaggio della visualizzazione I seguenti indicatori di stato informano sullo stato di dello schermo da Schermo intero a funzionamento dell'apparecchio: Multischermo durante la ...
Page 518: Guida Rapida
All manuals and user guides at all-guides.com Guida rapida Guida rapida Chiudere l’alloggiamento. Prima di iniziare Adottare le seguenti misure preliminari: Nota Osservare le avvertenze generali, le avvertenze di Utilizzare esclusivamente dischi rigidi omologati sicurezza e le spiegazioni relative all’installazione e per eseguire registrazioni video e per il funzionamento 24 ore al giorno, 7 giorni su 7.
Page 519 Impostazioni di registrazione sistema e selezionare Sì nella richiesta di conferma. Nota L'apparecchio viene spento. Estrarre la spina Consultare il sito Internet di ABUS dell’alimentatore. (www.abus.com) per accertarsi che non siano Per bloccare il sistema, selezionare il simbolo a disponibili nuovi aggiornamenti del firmware;...
Page 520 All manuals and user guides at all-guides.com Assistente alla configurazione Assistente alla configurazione Configurazione dell’amministratore Configurazione del sistema L’assistente alla configurazione vi guiderà nella Avvertenza configurazione delle impostazioni base necessarie per il Prendere nota della password amministratore. sistema. Successivamente, il registratore digitale sarà È...
Page 521 Maschera di sottorete IPv4: 255.255.255.0 DDNS. Riceverete un accesso DDNS gratuito dal  Gateway di default IPv4: 192.168.0.1 sito abus-server.com  6. Indirizzo del server: Inserire i dati dell'indirizzo Server DNS preferito: 192.168.0.1 del provider DDNS (non richiesto con i server ABUS).
Page 522 All manuals and user guides at all-guides.com Assistente alla configurazione Gestione dei dischi rigidi Registrazione con la videocamera Per configurare un disco rigido, attivare la casella di Alla voce “Telecamera”, selezionare una telecamera controllo facendo clic una volta con il tasto sinistro con cui si desidera effettuare la registrazione.
Page 523: Visualizzazione Live
All manuals and user guides at all-guides.com Visualizzazione live Visualizzazione live Panoramica Menu a tendina con comando mouse La visualizzazione live si avvia automaticamente dopo Nota l'accensione dell'apparecchio. Premere il tasto destro del mouse mentre il puntatore si trova sull’immagine live. Sono disponibili le seguenti impostazioni.
Page 524 All manuals and user guides at all-guides.com Visualizzazione live Barra di selezione sull’immagine della telecamera Fare clic su un’immagine della telecamera in corrispondenza della visualizzazione a schermo intero o multischermo. Compare una barra di selezione: (1) (2) (4) (5) Significato del simbolo (1) Area per spostare la barra delle miniature Attivazione/disattivazione della registrazione manuale...
Page 525 All manuals and user guides at all-guides.com Riproduzione nella visualizzazione live Riproduzione nella visualizzazione live Controllo della riproduzione con il Informazioni generali campo di controllo La riproduzione può avvenire in tre diverse modalità:  Il campo di controllo (4) viene utilizzato per controllare la Mediante la ricerca degli eventi nel menu principale, riproduzione in corso.
Page 526 All manuals and user guides at all-guides.com Riproduzione nella visualizzazione live Selezione del tipo di riproduzione 11 Avvio/pausa della riproduzione 12 Indietro di 30 secondi Selezionando il tipo di riproduzione (5) è possibile 13 Avanti di 30 secondi visualizzare e filtrare diversi tipi di registrazione ed eventi 14 Avanzamento lento (8x ...
Page 527 All manuals and user guides at all-guides.com Menu apparecchio Menu apparecchio Inoltre, sul lato destro, sono riportate informazioni Panoramica dei menu importanti relative al proprio apparecchio. La seguente panoramica dei menu visualizza i principali  Fare clic sul menu desiderato per aprirlo. menu per impostare e controllare l'apparecchio.
Page 528: Descrizione Dei Menu
All manuals and user guides at all-guides.com Impostazioni Impostazioni Descrizione dei menu Menu Descrizione Configurazione Gestione di tutte le impostazioni dell'apparecchio (generali, di rete, visualizzazione live, manutenzione, utente). Menu per l’impostazione dei parametri della telecamera (configurazione OSD, Telecamera modalità immagine, rilevamento del movimento, zona di privacy, controllo antimanomissione, perdita video).
Page 529 All manuals and user guides at all-guides.com Configurazione Configurazione Impostazioni generali Nota Scheda Generale Impostazione Il menu di configurazione consente di gestire tutte le impostazioni dell'apparecchio. Lingua Lingua OSD Risoluzione Risoluzione monitor Avvertenza Fuso orario GMT (Greenwich Mean Time) Accertarsi che la data e l’ora siano impostate Formato data MM-GG-AAAA, GG-MM-AAAA, correttamente.
Page 530: Informazioni Generali
All manuals and user guides at all-guides.com Configurazione Concetti Scheda Impostazione Impostazioni Di seguito è riportata una panoramica dei concetti che risultano rilevanti per l’impiego dell'apparecchio all’interno Quando la casella di controllo è di reti. Solare/Legale attivata, l'apparecchio imposta automaticamente l’ora legale. Automatica Parametri Impostazione...
Page 531 All manuals and user guides at all-guides.com Configurazione Configurazione della rete DHCP Il server DHCP assegna a un apparecchio di rete l’indirizzo IP, la maschera di sottorete, il gateway e il nome del server. I DHCP sono disponibili nei router attuali.
Page 532 Indirizzo IP del server DNS alternativo alternativo Nota Per utilizzare la funzione ABUS DDNS, è necessario prima configurare un account sul sito www.abus- In alcune modalità non è possibile selezionare server.com. Osservare in tal caso le FAQ consultabili alcune impostazioni.
Page 533 All manuals and user guides at all-guides.com Configurazione Scheda NTP Nome utente Account e-mail del provider Password Password con cui è protetto l’account e-mail Server SMTP Indirizzo del server SMTP del provider Porta SMTP Indicare la porta SMTP Attivazione SSL Attivare la casella di controllo per attivare la cifratura delle e-mail Mittente...
Page 534 IP del multicast per la multicast rete configurate tramite UPnP riduzione al minimo del traffico. vengono trasmesse al server ABUS L’indirizzo IP deve corrispondere a (se l'opzione DDNS ABUS è attiva). quello del software di Tipo di Con l'impostazione "manuale" è videosorveglianza. assegnazione...
Page 535: Scheda Stato Dell'allarme
All manuals and user guides at all-guides.com Configurazione  Fare clic su Copia per acquisire queste impostazioni Allarme per le altre telecamere.  Scheda Stato dell'allarme Confermare le impostazioni facendo clic una volta su Applica e uscire dal menu facendo clic su Indietro.Impostazioni Scheda Attivazione del canale Selezionando la corrispondente casella di controllo,...
Page 536 All manuals and user guides at all-guides.com Configurazione Avvia modello Selezionare il numero di modello  Confermare le impostazioni facendo clic una volta su Applica e uscire dal menu facendo clic su OK. Scheda Uscita allarme Parametri Notifiche Pop-up immagine a Nella modalità...
Page 537 HDMI, arrestare il registratore e avviarlo nuovamente dopo 10 secondi per eseguire il rilevamento automatico. Impostazione dell’uscita della telecamera Nella vista live è possibile visualizzare contemporaneamente fino a 5 (TVVR33004) o 9 (TVVR33008) telecamere. Nella scheda Generale sono disponibili le seguenti impostazioni: Uscita video HDMI Seleziona l’uscita per cui vengono...
Page 538 All manuals and user guides at all-guides.com Configurazione Avvertenza Utente Impostare qui il comportamento del registratore per i Avvertenza messaggi di avviso e gli eventi di sistema. A questo Prendere nota della password amministratore. scopo, attivare l'impostazione "Attiva notifiche sugli È...
Page 539 All manuals and user guides at all-guides.com Configurazione Livello IMPORTANTE: Parametri Impostazione Al livello Utente è possibile impostare Configurazione Ricerca locale protocolli maggiori diritti rispetto al livello Utente locale Impostazioni parametri locali guest. Gestione telecamere da locale Indirizzo MAC dell’adattatore di rete Utente MAC Impostazioni avanzate del PC utilizzato dal rispettivo utente...
Page 540 Mostra data Per attivare/disattivare la Fare clic su "Aggiorna" per effettuare una ricerca delle visualizzazione della data nella telecamere di rete ABUS presenti all'interno della rete. modalità live Fare clic su "Aggiungi tutte" per aggiungere tutte le Mostra settimana Visualizzazione della settimana telecamere di rete presenti.
Page 541 All manuals and user guides at all-guides.com Telecamera Impostazioni per la Modalità di visualizzazione del nome della visualizzazione telecamera e della data Selezione dimensioni del Indicazione carattere carattere di scrittura Immagine Alla voce “Telecamera” selezionare il canale della telecamera da editare. Utilizzando una telecamera PTZ HD analogica è...
Page 542 HD-TVI, le impostazioni vengono riconosciute telecamera. Impostando il regolatore "Sensibilità" è automaticamente. Il protocollo per HD-TVI è ABUS-C possibile adattare il comportamento di attivazione di ogni (Coaxitron). Selezionare un altro protocollo in caso di telecamera.
Page 543 All manuals and user guides at all-guides.com Telecamera Attivazione del canale Reazione Selezionare la scheda Azione di collegamento. Facendo clic su "Impostazioni" viene visualizzata la scheda Attiva canale (solo con l’opzione Rilevamento Qui è possibile configurare il funzionamento del registratore in caso di allarme facendo clic sulla casella di del movimento): controllo corrispondente.
Page 544 All manuals and user guides at all-guides.com Telecamera Inserire un segno di spunta alla voce Attiva zona di Selezionare il giorno e inserire la programmazione privacy. oraria. Possono essere definite fino a 4 zone di privacy per ogni Nota telecamera. Con il mouse, contrassegnare le zone È...
Page 545 All manuals and user guides at all-guides.com Telecamera Confermare le impostazioni facendo clic una volta Perdita di video su Applica e uscire dal menu facendo clic su OK. Reazione Selezionare la scheda Reazione. Qui è possibile configurare il funzionamento del registratore in presenza di un evento (ad es.
Page 546 All manuals and user guides at all-guides.com Telecamera Diagnosi della qualità del video Nota È possibile definire un massimo di 8 griglie temporali, ciascuna da 00:00 a 00:00; gli orari delle singole griglie non devono sovrapporsi fra loro. Alla voce Copia selezionare se acquisire l’impostazione per tutti i giorni della settimana e se acquisire anche le impostazioni per i giorni di vacanza.
Page 547 All manuals and user guides at all-guides.com Registrazione Registrazione Programmazione oraria Movimento e allarme Rilevamento del movimento della Aprire il menu principale e fare clic su Registrazione. telecamera e ingresso di Sono disponibili le seguenti programmazioni per la allarme registrazione dei dati: contemporaneamente Registrazione Programmazione della...
Page 548 All manuals and user guides at all-guides.com Registrazione 4. Nel menu a tendina “Tipo” indicare il tipo di Sono disponibili due tipi di programmazione: registrazione: Registrazione Impostazioni della qualità per la  Durata registrazione continua e la  Movimento registrazione in base a eventi ...
Page 549 All manuals and user guides at all-guides.com Registrazione A seconda della programmazione, il registratore può Intervallo Bitrate consigliato a seconda registrare in diversi livelli di qualità. L'impostazione "Main massimo della risoluzione impostata, del Stream (durata)" viene utilizzata esclusivamente per le consigliato per il frame rate ecc.
Page 550 All manuals and user guides at all-guides.com Registrazione Per eseguire queste impostazioni, fare clic sul simbolo “Modifica”. Nome Immissione manuale del nome della vacanza o del giorno festivo Attivato Per attivare/disattivare la vacanza impostata Modello In base a data/settimana/mese Ora di inizio Selezione della data/ora di inizio Ora di fine Selezione della data/ora di fine...
Page 551 All manuals and user guides at all-guides.com Dischi rigidi Informazioni generali Nota L'apparecchio consente di gestire un disco rigido SATA da 2,5 pollici. Prima di eseguire registrazioni con l'apparecchio, è necessario “inizializzare” il disco rigido installato. Solo a questo punto il disco rigido verrà rilevato dall'apparecchio.
Page 552 All manuals and user guides at all-guides.com La barra di stato indica lo stato di avanzamento del Impostazioni avanzate processo di inizializzazione. Qui è possibile stabilire le impostazioni per la modalità di Al termine del processo viene visualizzato il disco archiviazione.
Page 553 All manuals and user guides at all-guides.com Modalità: Gruppo In questa modalità è possibile scrivere i dati video mirati (anche ridondanti) su un supporto dati selezionato. Per i registratori TVVR33004 e TVVR33008 è disponibile solo un gruppo di dischi rigidi Parametri Impostazione...
Page 554 All manuals and user guides at all-guides.com Manuale Manuale Registrazione Allarme Premere il tasto REC o selezionare nel menu principale Selezionare qui l'uscita allarme da commutare durante la voce Registrazione panico per avviare una una registrazione manuale. registrazione immagini/video manuale. Se una registrazione viene avviata manualmente, essa dovrà...
Page 555 All manuals and user guides at all-guides.com Manuale Diagnosi manuale della qualità del video Selezionare qui la telecamera da analizzare mediante diagnosi manuale della qualità del video. Tenere presente che la funzione di diagnosi deve essere attivata e configurata nel menu "Telecamera" per i relativi canali. Fare clic sul pulsante "Diagnosi"...
Page 556 All manuals and user guides at all-guides.com Esportazione di video Esportazione di video Accedere al menu Esportazione di video per esportare i  Fare clic su per guardare la rispettiva dati video dal registratore. Sono disponibili le seguenti registrazione. opzioni: ...
Page 557 All manuals and user guides at all-guides.com Esportazione di video Evento Stabilire l’intervallo di tempo per le registrazioni che si desidera cercare utilizzando i campi di selezione presenti alle voci “Ora di inizio” e “Ora di fine”. Selezionare la telecamera attivando/disattivando la casella di controllo e fare clic su Cerca.
Page 558 All manuals and user guides at all-guides.com Manutenzione Manutenzione Info sistema Nota Nel menu delle informazioni vengono visualizzati i dati tecnici dell'apparecchio e le informazioni relative alle diverse impostazioni per telecamere, registrazione, allarme, rete e HDD. Queste informazioni risultano importate, ad esempio, in caso di richieste di assistenza.
Page 559 All manuals and user guides at all-guides.com Manutenzione  Segnale di ingresso/uscita video Nota differente Per scorrere le pagine in avanti o indietro, fare clic  Buffer di registrazione su (3) o (2). Per passare alla prima o all’ultima  Processo Tutti pagina, fare clic su (4) o (1).
Page 560 All manuals and user guides at all-guides.com Manutenzione Aggiornamento Impostazioni di fabbrica Nota Nota È possibile eseguire un aggiornamento Durante questo processo, l'apparecchio viene dell'apparecchio a partire da un supporto USB o ripristinato (reset) alle impostazioni di fabbrica. attraverso la rete via FTP. ...
Page 561 All manuals and user guides at all-guides.com Manutenzione Scheda Rilevamento di rete Rete Qui vengono visualizzate le informazioni relative al traffico di rete e alle interfacce di rete. Scheda Carico della rete Con l'aiuto dei grafici di rete, è possibile misurare continuamente il carico della rete.
Page 562 All manuals and user guides at all-guides.com Manutenzione 1. Alla voce “Nome apparecchio” selezionare un supporto di memoria su cui devono essere salvate le impostazioni. 2. Fare clic su Esportazione. Dopo che è stato visualizzato lo stato di avanzamento, compare una finestra di avviso che indica che l’inizializzazione è...
Page 563 All manuals and user guides at all-guides.com Manutenzione Richiamare in tal caso l’opzione Manutenzione nel menu S.M.A.R.T Impostazioni. Arresta il sistema Nota  Selezionare Logout per bloccare il menu di comando. Fare clic sul sottomenu “S.M.A.R.T”.  Selezionare Arresta il sistema per spegnere In questo sottomenu è...
Page 564: Eliminazione Dei Guasti
All manuals and user guides at all-guides.com Eliminazione dei guasti Eliminazione dei guasti Prima di contattare l’Assistenza Tecnica, leggere le seguenti avvertenze per rilevare la possibile causa di un guasto. Guasto Causa Soluzione Alimentazione di corrente Il cavo di alimentazione non è collegato Collegare saldamente il cavo di assente alimentazione alla presa di corrente...
Page 565: Dati Tecnici
All manuals and user guides at all-guides.com Dati tecnici Dati tecnici Con riserva di modifiche tecniche ed errori. TVVR33008 Registratore digitale ABUS TVVR33004 Compressione video H.264 4 x canali HD analogici/analogici 8 x canali HD analogici/analogici Ingressi telecamera 1 x telecamera di rete...
Page 566: Smaltimento
All manuals and user guides at all-guides.com Smaltimento Smaltimento Indicazioni sulla normativa CE sui rifiuti di apparecchiature elettriche ed elettroniche Per la tutela dell'ambiente, l'apparecchio non va smaltito insieme ai rifiuti domestici alla fine della sua vita utile. Lo smaltimento può avvenire nei relativi centri di raccolta del proprio Paese.
Page 567 IP. Dominio Domini (spazi dei nomi) che servono per l’identificazione delle pagine Internet (ad es. www.abus-sc.de). Dual Stream Con Dual Stream si definisce la procedura di trasmissione video. Viene eseguita una registrazione ad alta risoluzione e una trasmissione a bassa risoluzione, ad es.
Page 568 All manuals and user guides at all-guides.com Glossario H.264 ‘Phase Alternating Line’ (protocollo europeo del segnale (MPEG-4 AVC): standard per la compressione ad alta efficienza di segnali video. Utilizzato, ad esempio, nei televisivo a colori). Utilizza 576 linee visibili in cui, sulla dischi Blu-ray o nei sistemi di videoconferenza.
Page 569 All manuals and user guides at all-guides.com Glossario "Video Graphics Array". A livello di computer indica l’interfaccia standard per i segnali video analogici; nella pratica si tratta di segnali RGB. POLLICE (inch) Unità di misura delle diagonali del monitor. Un pollice corrisponde a 2,54 centimetri.
Page 570 All manuals and user guides at all-guides.com Informazioni sul disco rigido interno Informazioni sul disco rigido interno Il disco rigido interno (HDD) è un oggetto molto delicato. Per evitare di causare danni al disco rigido, utilizzare l'apparecchio rispettando le seguenti istruzioni. Per evitare perdite di dati indesiderate, salvare la registrazioni più...
Page 571 All manuals and user guides at all-guides.com Videoregistratore HD analogico a 4/8 canali TVVR33004/TVVR33008 Produttore ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Germania)

Ce manuel est également adapté pour:

Tvvr33008

Abus TVVR33004 Notice D'utilisation

Les langues disponibles

Liens rapides

Manuels Connexes pour Abus TVVR33004

Sommaire des Matières pour Abus TVVR33004

Ce manuel est également adapté pour:

Table des Matières
