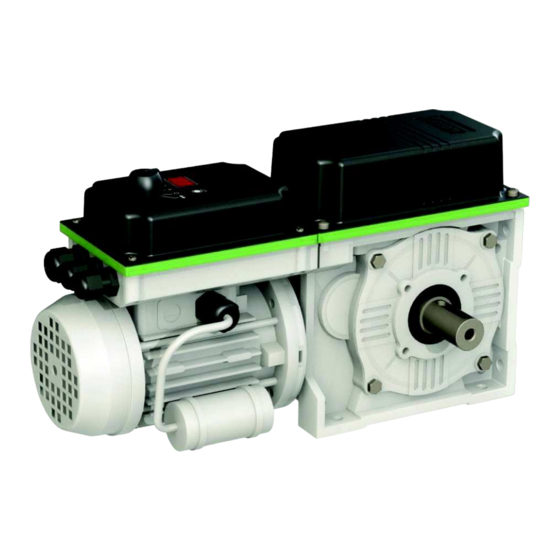

- Page 2 Installer le tuyau / la transmission par chaîne ................. 8 Régler la longueur de la course ...................... 8 Raccordement du iM.125......................11 2.10 Test de l' iM.125 ........................... 13 Utilisation du iM.125 ..........................14 Réglage de l'interrupteur ......................14 Utilisation de l'afficheur ......................... 14 Utilisation manuelle à...
- Page 3 Ce manuel a été compilé avec le plus grand soin. Si vous découvrez toutefois une erreur, veuillez en informer Fancom B.V.. Pour toute question ou demande d’assistance, veuillez contacter le SAV local de Fancom. Les pictogrammes suivants sont utilisés dans ce manuel : Conseils et suggestions.
- Page 4 être effectuées par un électricien certifié. La garantie n’est pas valable si ce produit n’est pas installé conformément aux instructions de Fancom, que le moteur du produit a été ouvert et que des modifications lui ont été apportées.
- Page 5 Branchez le iM.125; (voir page 11) 10. Testez le iM.125; (voir page 13). N’installez jamais la solution iM.125 dans un emplacement directement influencé par le climat (au soleil ou un endroit exposé à des augmentations importantes de température, etc.). Placez la solution iM.125 à une hauteur permettant d’utiliser la commande manuelle.
- Page 6 Combinaison câble / poulie Kit d'installation LM...
- Page 7 Veillez à ce que le câble d’acier soit du bon côté et à ce que la bobine tourne dans la bonne direction pour l’enrouler. Ø 50 mm Faites passer le câble par l'ouverture. Fixez la pince à l'extrémité du câble d'acier. Enroulez au moins sur 2 tours avant de charger le câble.
- Page 8 Faites passer le câble par le trou aveugle et fixez-le à l'aide de la vis hexagonale. Enroulez au moins sur 2 tours avant de charger le câble. Le capot CE est obligatoire si l’iM.125; est installé à portée (moins de 2,5 m au-dessus du support) d’humains ou d’animaux.
- Page 9 Le capot CE est obligatoire si l’iM.125; est installé à portée (moins de 2,5 m au-dessus du support) d’humains ou d’animaux.
- Page 10 Présentation de la combinaison La longueur de la course varie selon que la roue à vis fournie a été installée ou non. Le iM.125; permet de définir deux longueurs de course différentes (voir spécifications techniques). Le réglage usine est sans roue à vis.
- Page 11 Sans roue à vis : 3,0 - 12,0 tours Avec roue à vis : 1,5 - 3,0 tours Monter l'interrupteur de fin de course sur l'axe du moteur L'interrupteur de fin de course doit être déplacé de manière à pouvoir monter la roue à vis. Retirez la vis M4 située à...
- Page 12 Position avec roue à vis Position sans roue à vis Mettez la butée d'alignement en place puis serrez la vis M4. Placez la roue à vis sur l'axe du moteur puis fixez-la à l'aide de la pince fournie.
- Page 13 Vous pouvez raccorder l’iM.125; à un module réseau d’E/S ou en tant que terminal classique. Vérifiez que le iM.125 est bien raccordé à la terre, conformément aux directives. Débranchez l'alimentation avant de brancher les câbles et mettez sous tension seulement ensuite.
- Page 14 DIP 6 est réglé pour ne pas faire de mesure (OFF) ou si aucun réglage n'a été communiqué, le iM.125; utilise la valeur déclarée comme position prédéfinie. Lorsqu’il est utilisé en tant terminal classique, l’iM.125; est commandé par un signal de 0-10 V ou 10-0 V. Aucune mesure de la température n'est possible dans cette application.
- Page 15 · Un interrupteur de fin de course avec CPS est équipé d'un entraîneur à picots en son milieu. Mettez l’iM.125 sous tension après l’avoir branché. Ne le mettez sous tension qu’une fois tous les câbles correctement branchés. Vérifiez que l'iM.125 a été branché correctement.
- Page 16 Le bouton d'étalonnage (cal) sert à régler le iM.125;. À la mise sous tension de l’iM.125;, trois caractères s’affichent successivement. Ils indiquent le numéro de version du logiciel (un caractère par seconde). Pendant le réglage, des indications s'affichent.
- Page 17 Ouverture arrêtée Délai supplémentaire de 2 secondes après l’envoi d’une commande d’action. En raison de certains problèmes, le contrôle assuré par l’iM.125; dépend de la position prédéfinie. En raison de l’arrêt du réseau d’E/S, l’iM.125; fonctionne indépendamment en fonction de ses mesures de température.
- Page 18 Placez la tige hexagonale sur la tête de la perceuse puis insérez-la dans le dos de l'actionneur (voir figure). Figure 1: Utilisation manuelle avec perceuse fonctionnant sur batterie Lors de l'élimination de l'iM.125 conformez-vous à toutes les exigences requises et à la réglementation applicable dans votre pays.
- Page 19 Les réglages de position ne sont possibles que si l’interrupteur marche/arrêt n’est pas en position automatique (AUT). Lors de l’établissement d’une connexion 0-10 V/10-0 V entre l'iM.125 et le régulateur, la tension appropriée doit être fournie aux positions ouverte et fermée au moment du réglage.
- Page 20 Vérifiez que toutes les connexions électriques ont été effectuées correctement avant de régler les contacts de fin de course. N° Description N° Description Disque à cames pour position fermée Galet du bras de contacteur pour position fermée Vis de réglage du disque à cames pour position Contact de fin de course pour position fermée fermée Vis sans fin pour réglage fin de la position...
- Page 21 Pour régler les contacts de fin de course, procédez comme suit : Ouvrez le boîtier de l’iM.125;. Positionnez les disques à cames (1 et 4) de sorte qu’ils se déplacent librement sur l’arbre (afin de pouvoir les faire tourner manuellement).
- Page 22 Appuyez sur le bouton-poussoir jusqu'à ce que le numéro apparaisse à l'écran puis relâchez le bouton. Maintenant, le iM.125 est en mode de réglage de 1 %. Lorsque vous relâchez le bouton, un tiret apparaît à l'écran. Le tiret doit se trouver au centre. Le cas échéant, la course est trop courte. Fermez un peu plus le moteur ou changez le réglage «...
- Page 23 Placez le commutateur manuel en position OFF (O). Appuyez sur le bouton-poussoir jusqu'à ce que le chiffre s'affiche, puis relâchez le bouton. L'iM.125 est maintenant en mode de réglage 99 %. Lorsque vous relâchez le bouton, un tiret apparaît sur l'écran.
- Page 24 Si vous utilisez une alimentation de secours externe (onduleur), le courant 230 V ca n’est pas interrompu. L’onduleur doit toutefois être équipé d’une sortie PF (Power Fail) (contact normalement ouvert), reliée à l'entrée PF de l’iM.125 à chaque fois que l’alimentation secteur est coupée. L’iM.125 fait passer l'actionneur en position privilégiée.
- Page 25 Ce mode n'est opérationnel que si le bouton rotatif du moteur est placé sur A. Si vous utilisez le iM.125; avec des prises d'air Fantura, réglez l'interrupteur DIP 10 sur ON. Pour rendre la capacité d'air linéaire, le iM.125; compense les caractéristiques d'une prise d'air Fantura.
- Page 26 à l'écran puis relâchez le bouton. Au bout de quelques secondes, une alarme s'affiche. Éteignez. Réglez les commutateurs DIP. Allumez. Tous les paramètres par défaut sont maintenant restaurés. Réglez le iM.125 (voir page 17) ou inversez le sens de rotation (voir page 23).
- Page 27 La notification d’une alarme retirée peut être supprimée en appuyant sur le bouton-poussoir du circuit imprimé. Un ordinateur connecté à l’iM.125 via un réseau d’E/S peut prendre en charge la notification d’alarme (dès lors qu’il reconnaît cette fonctionnalité). Il est possible d’effectuer un test d’alarme (A7) en appuyant sur le bouton-poussoir jusqu’à ce que l’indication...
- Page 28 Fermé – 0 – A – 0 - Ouvert Entrée potentiomètre (pour utilisation manuelle à 8 kΩ - fermé, 0 kΩ - ouvert distance) et/ou Thermostat maxi ∞ - pas de mode manuel Huile Type Shell Omala S4 WE 320 de synthèse Quantité iM.125; 0,4 l...
-
Page 29: Conditions Ambiantes
être connectés au réseau d’E/S. Chaque module réseau connecté dispose d’une adresse unique. En cas de modification d’une adresse, le module réseau correspondant doit être redémarré (mise sous/hors tension). Type d'entrée/sortie Typoe de sortie iM.125 numéro de séquence d'adresses Position de la prise d’air "iM.125; adresse".01 Type d'entrée Mesure analogique (temp.) "iM.125;... - Page 30 Tambour courroie ø100 mm * Le nombre de soupapes d'admission repose sur un système installé conformément aux instructions, au moyen d'un câble principal de 5 mm avec un coude pour le poids du compteur et sans résistance supplémentaire.
- Page 32 Industrieterrein 34 Ville : Panningen (The Netherlands) certifie, par le présente, que : iM.125 + CPS est conforme aux dispositions suivantes : Directive sur les basses tensions 2014/35/UE conformément à la norme NEN-EN-IEC 61010-1: 2010 Directive sur les machines 2006/42/CE Directive sur les émissions électromagnétiques 2014/30/UE...
