Simplex 4100ES Guide Rapide page 3

Installation des armoires
Note :
Un système de mise à la terre
doit être fourni pour les
dispositifs de protection contre
les phénomènes transitoires.
Cette connexion doit être faite
conformément à une connexion
de mise à la terre réservée
approuvée et conformément aux
normes NFPA 70, article 250 et
NFPA 780.
Pour plus de renseignements,
consultez le document Directives
d'installation et d'exploitation n
579-117.
Référence d'installation de l'armoire de l'alimentation TrueAlert 4009
Largeur de boîte 16 1/8 po (410 mm)
L'alimentation TrueAlert adressable
se monte ici :
4100-5120, 120 VCA, É. –U.
4100-5121, 120 VCA, Canada
4100-5122, 220-240 VCA, 50/60 Hz,
international
Taille du panneau :
13 po (L) x 9 po (H) (330 x 229 mm)
Voyant Alim.
Emplacement des batteries de jusqu'à
12,7 Ah. Aucun conduit ni câblage
Bloc de
terminaison
d'entrée CA

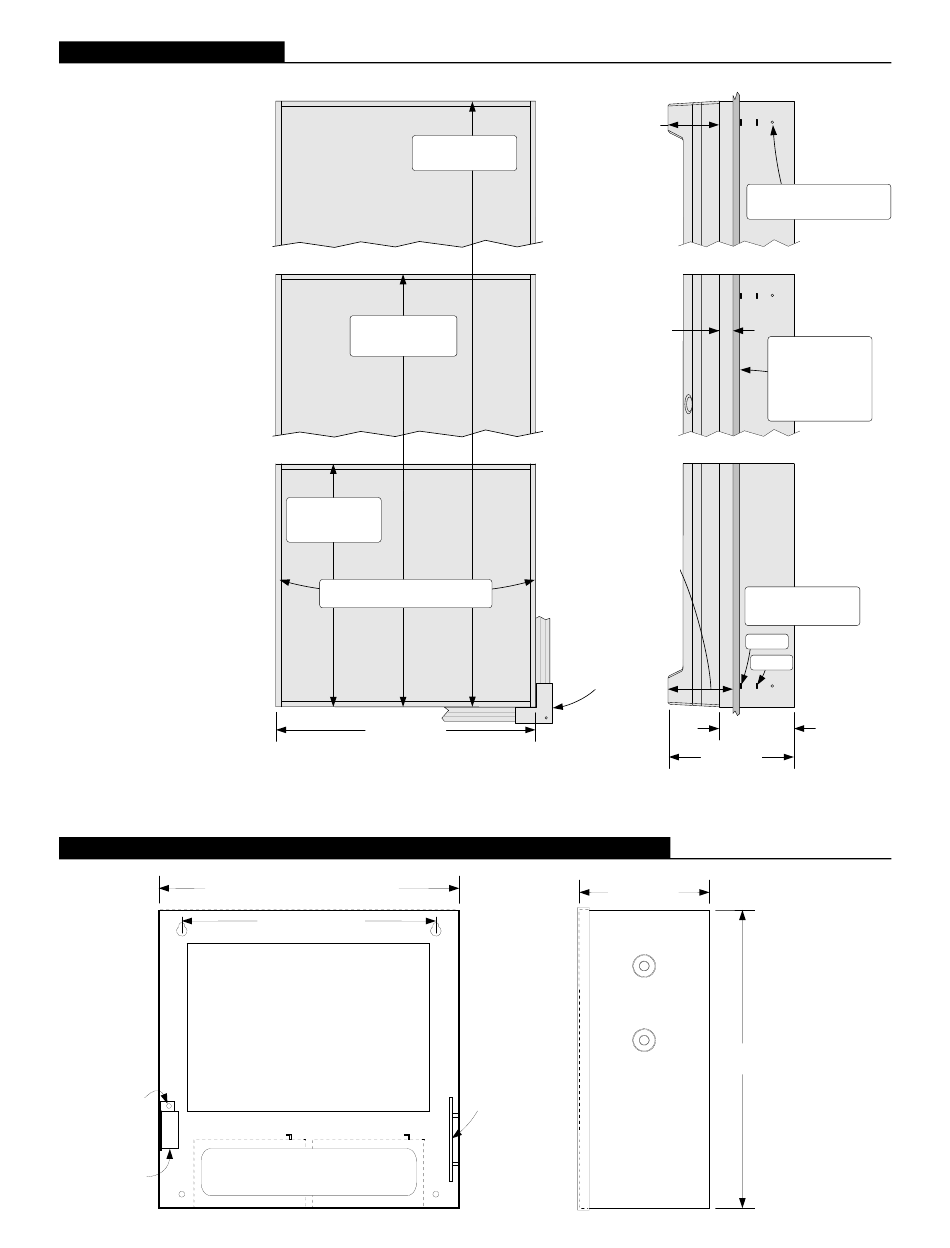

Vue de face du contour de l'armoire sans la porte
des 3 baies : 56 po
Hauteur
des 2 baies : 40 po
(1 016 mm)
o
Hauteur
de 1 baie :
22 po (559 mm
Les portes peuvent s'ouvrir vers
la gauche ou vers la droite
24 po (610 mm)
13 5/8 po (346 mm)
n'est permis ici.
épaisseur de porte
4 ¾ po (121 mm)
Hauteur
(1 422 mm)
Armoire exposée
pour montage en
semi-encastré
1 3/8 po (35 mm) min.
Porte et armoire exposées
pour montage en semi-
encastré 6 1/8 po
(156 mm) min.
Référence de
trousse de plaque
de contour pour
montage en semi-
encastré
Profondeur de la boîte
7 po (178 mm)
La carte
d'interface de
transpondeur
Les débouchures
4009-9813 se
sont situées en haut
monte ici.
et sur les deux côtés
Porte montrée
pour référence
3
Vue de côté avec la porte attachée
Débouchures pour trous
de vis/clou pour montage
en semi-encastré
Référence de
panneau
en placoplâtre pour
montage en
semi-encastré;
montant de 6 po
Marque d'alignement
avec les montants,
chaque côté
6 po
4 po
6-29/32 po
(175 mm)
11-11/16 po
(296 mm)
11 11/16 po
(296 mm)
16 po
406 mm)
S14100-0037-10FR 10/2011
