Simplex 4100-9863 Guide Rapide

Agréé FM; homologué CSFM*
Fonctionnalités
Interconnecter les nœuds de réseau d'alarme d'incendie
®
Simplex à l'aide de communications Ethernet LAN
(réseau de zone locale) :

Permet de convertir les communications du réseau d'alarme
d'incendie en protocole de contrôle de transmission (TCP) à
l'aide d'un protocole Internet (IP) pour relier les adresses de
la destination et de la source

Les communications réseau partant d'un nœud vers un autre
peuvent passer à travers un maximum de deux (2) liens TCP/IP

Les topologies de réseau comprennent un anneau (boucle),
une étoile (concentrateur), l'interconnexion de boucles de
réseau et des combinaisons de ces éléments

Les nœuds de concentrateur agissent comme des
intermédiaires de données pour qu'il soit possible d'avoir
plusieurs nœuds de concentrateur avec des nœuds distants dans
chaque boucle de réseau (voir la page 3 pour en savoir plus)

Les connexions de chemin de catégorie X (style 7) allant
des nœuds de concentrateur aux nœuds distants sont
compatibles avec des LAN redondants afin d'augmenter
l'intégrité des communications
Détails relativement aux ensembles d'interface de
pont physique TCP/IP :

Les ensembles d'interface de pont physique sont disponibles pour
les chemins de catégorie B (style 4) ou de catégorie X (style 7)

Chaque ensemble comprend un module de pont physique,
un convertisseur Ethernet NET232, des câbles de
communication et d'alimentation et une plaque de montage
pour le convertisseur NET232

Deux modules de média sont requis, à commander
séparément avec fil ou fibre optique
Monté sur des panneaux de commande d'alarme
d'incendie Simplex modèles 4100ES, 4010ES et
versions antérieures 4100U/4120/4100 :

Le montage nécessite 2 prises de 102 mm (4 po) d'espace
de module, une prise de 51 mm (2 po) pour le pont
physique TCP/IP et une prise de 51 mm (2) pour la plaque
de montage du convertisseur NET232 (voir la page 3 pour
en savoir plus sur le montage du 4010ES)

Le pont physique TCP/IP se branche à un module
d'interface de communications de réseau d'alarme
d'incendie Simplex régulier (à commander séparément s'il
n'est pas déjà présent)
Description
Flexibilité de connexion accrue. Les modules de pont
physique TCP/IP assurent un lien d'interface réseau
augmentant la polyvalence des réseaux d'alarme d'incendie
Simplex. Les communications passent du module d'interface
de réseau d'alarme d'incendie au module TCP/IP puis au
module d'interface Ethernet NET232 qui est alimenté par le
panneau de commande d'incendie local. Les connexions de
chemin de catégorie X se servent de deux modules NET232
pour créer les liens Ethernet redondants.
Fonction de pont physique. Chaque module de pont
physique agit comme un « intermédiaire » pour les
renseignements de son nœud distant afin de conserver la
performance globale du réseau.
Types d'application. Les options de connexion
comprennent la liaison de boucles de réseau dans un seul
réseau, la création de nœuds de concentrateur pour former
des systèmes avec configuration en étoile et des
combinaisons de ces connexions afin d'assurer une
polyvalence commode de réseautage.
Accessoires de panneau de commande d'incendie
Modules de pont physique TCP/IP pour panneaux de commande
Poste de travail TrueSite
Description (suite)
Connexions de nœud de concentrateur (étoile) de
catégorie X (style 7). Lorsqu'un nœud de concentrateur est
connecté à des nœuds distants avec communications de
catégorie X, les connexions agissent comme une principale et
une secondaire; seule une connexion sera utilisée à la fois,
habituellement la principale. La secondaire est surveillée par le
pont pour assurer son intégrité.
Considérations relatives à la taille du système :

Considérations relatives à la taille du système :



*
d'alarme d'incendie 4100ES, 4010ES,
Panneau 4100ES
Fire Control
Réseau d'alarme
d'incendie
Panneau 4100U
(topologie
annulaire)
Nœud de
concentrateur
LAN
Emplacement des
nœuds distribués
distants

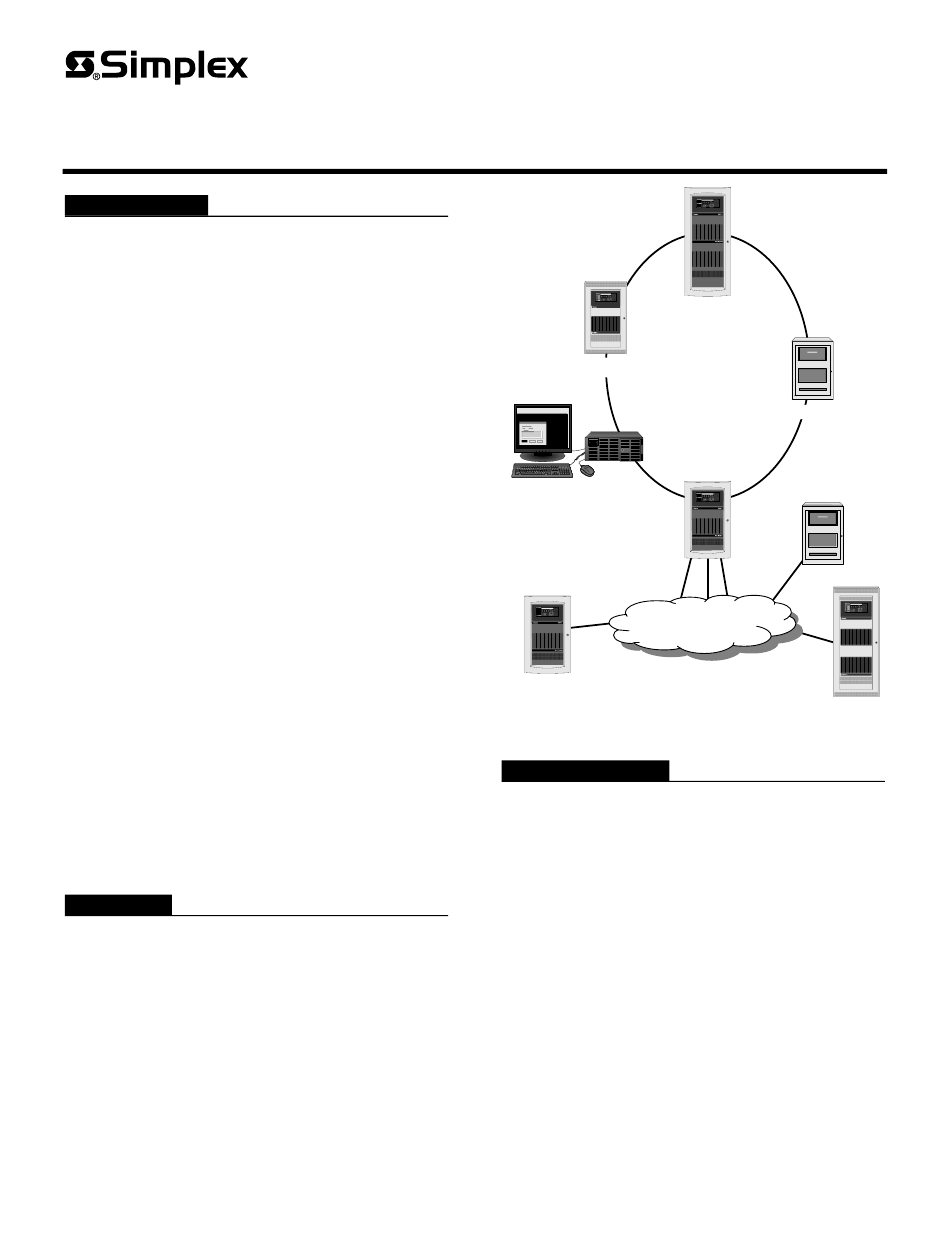

Réseau d'alarme d'incendie avec interconnexion TCP/IP
du nœud de concentrateur à une connexion en étoile
Chaque ensemble d'interface de pont physique TCP/IP permet
de créer une connexion entre un nœud de réseau d'alarme
d'incendie et le LAN; deux ensembles sont requis pour
effectuer une liaison de pont complète; plusieurs ensembles
sont requis pour effectuer des connexions multiples
Le nombre maximal de liens de pont TCP/IP par réseau est
de douze (12) ce nombre nécessite 24 ensembles d'interface
Le nombre maximum de nœuds de réseau d'alarme d'incendie
permis dans une boucle de pont distant est de quinze (15)
Dans le cas de systèmes nécessitant plus de 23 nœuds au
total connectés par des ponts TCP/IP à la boucle principale,
il faut coordonner les détails du système avec l'assistance
d'ingénierie du département de vente de produits de Simplex
L'utilisation de ce produit est sujette à l'approbation de l'autorité locale ayant juridiction. Ce produit a été
approuvé par le CSFM (prévôt des incendies de l'État de California) en vertu de la section 13144.1 du Code
de santé-sécurité de California. Voir l'article CSFM 7165-0026:0251 (4100ES) ou 7165-0026:0369 (4010ES)
en ce qui concerne les valeurs admissibles et/ou les conditions concernant l'objet du présent document. Il est
sujet à ré-examen, révision et annulation possible. Ce produit n'a pas été homologué par les normes UL et
ULC en date de la révision de ce document. L'approbation MEA (NYC) n'est pas applicable pour cette
catégorie de produits. D'autres homologations peuvent être applicables; contacter votre fournisseur local de
produits Simplex pour les renseignements les plus récents
4100U et 4100
normal
Panneau 4100
LAN
Fire Control
.
S4100-0029-10 9/2012
