7.5
7.4.3 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im
Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut
sind.
Die Anlegefühler können als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.

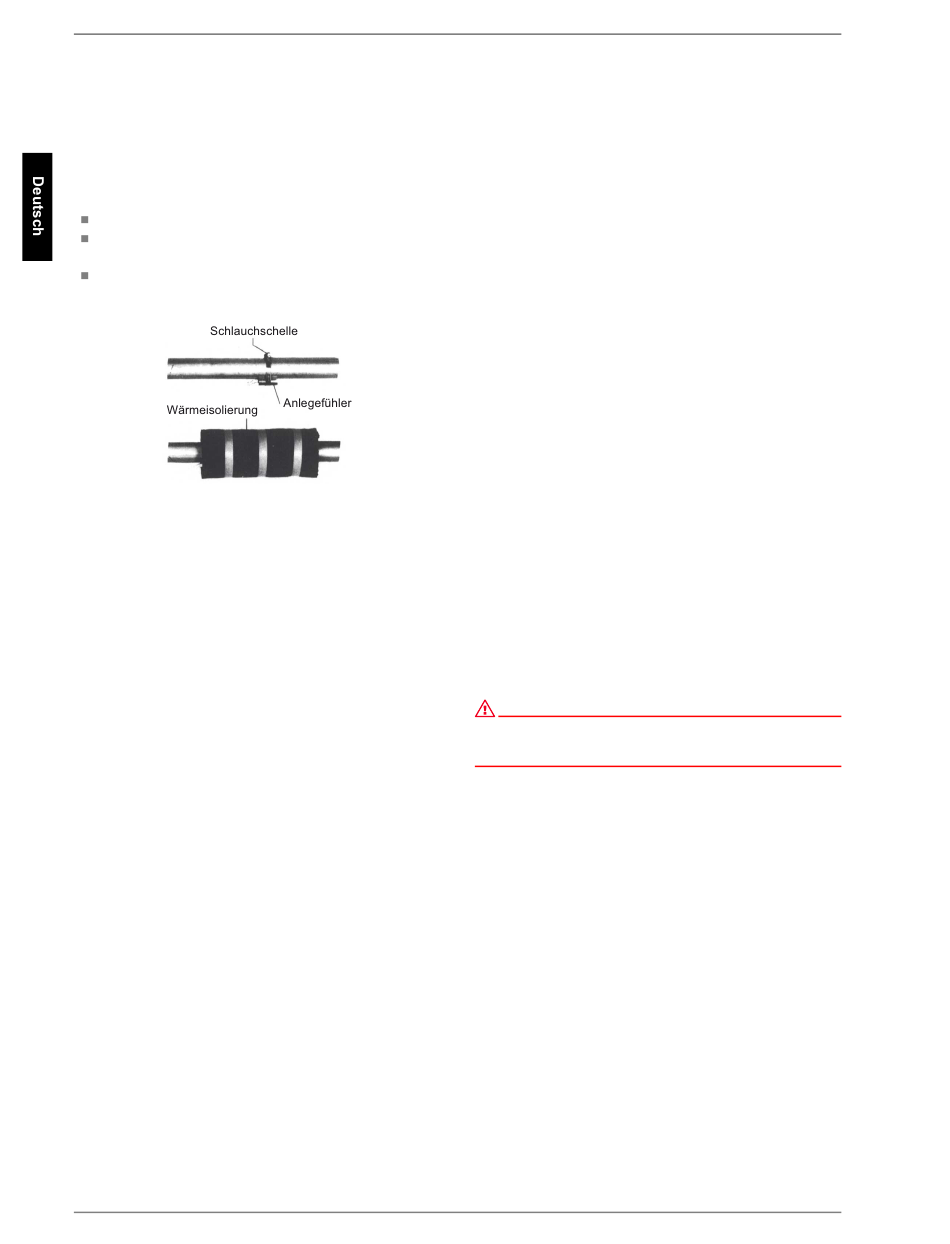

Montage als Rohranlagefühler
Heizungsrohr von Lack, Rost und Zunder säubern
Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn
auftragen)
Fühler mit Schlauchschelle befestigen (gut festziehen, lose
Fühler führen zu Fehlfunktionen) und thermisch isolieren
7.4.4 Verteilsystem Warmwasser
Kompaktverteiler und Doppelt differenzdruckloser Verteiler fun-
gieren als Schnittstelle zwischen der Wärmepumpe, dem Hei-
zungsverteilsystem, dem Pufferspeicher und evtl. auch dem
Warmwasserspeicher. Dabei wird statt vieler Einzelkomponen-
ten ein kompaktes System verwendet, um die Installation zu ver-
einfachen. Weitere Informationen sind der jeweiligen Monta-
geanweisung zu entnehmen.
Kompaktverteiler
Der Rücklauffühler kann in der Wärmepumpe verbleiben oder ist
in die Tauchhülse einzubringen. Der noch vorhandene Hohlraum
zwischen Fühler und Tauchhülse muss mit Wärmeleitpaste voll-
ständig ausgefüllt sein.
Doppelt differenzdruckloser Verteiler
Der Rücklauffühler muss in die Tauchhülse des Doppelt diffe-
renzdrucklosen Verteilers eingebaut werden, um von den Heiz-
kreispumpen der Erzeuger- und Verbraucherkreise durchströmt
zu werden.
DE-8
All manuals and user guides at all-guides.com
7.5 Elektrischer Anschluss
7.5.1 Allgemein
Bei der Inbetriebnahme sind die länderspezifischen sowie die
einschlägigen VDE-Sicherheitsbestimmungen, insbesondere
VDE 0100 und die Technischen Anschlussbedingungen der En-
ergieversorgungsunternehmen (EVU) und der Versorgungsnetz-
betreiber zu beachten!
Zur Gewährleistung der Frostschutzfunktion darf der Wärme-
pumpenmanager nicht spannungsfrei geschaltet und die Wär-
mepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung gemes-
sen, die aber weit unterhalb der Netzspannung liegt.
An den Regler-Klemmen N1-J1 bis N1-J7; N1-J9 bis N1-J11 und
der Klemmleiste X3 liegt Kleinspannung an. Wenn wegen eines
Verdrahtungsfehlers an diese Klemmen Netzspannung angelegt
wird, wird der Wärmepumpenmanager zerstört.
7.5.2 Elektrische Anschlussarbeiten
1)
Beim Anschluss der Lastleitungen auf Rechtsdrehfeld achten (bei
falschem Drehfeld bringt die Wärmepumpe keine Leistung, ist sehr laut
und es kann zu Verdichterschäden kommen).
2)
3)
4)
Die 4-adrige Versorgungsleitung für den Leistungsteil der
Wärmepumpe wird vom Stromzähler der Wärmepumpe
über das EVU-Sperrschütz (falls gefordert) in die Wärme-
pumpe geführt (Lastspannung siehe Anleitung Wärme-
pumpe).
In der Leistungsversorgung für die Wärmepumpe ist eine all-
polige Abschaltung mit mindestens 3 mm Kontaktöffnungs-
abstand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie
ein allpoliger Sicherungsautomat, mit gemeinsamer Auslö-
sung aller Außenleiter, vorzusehen (Auslösestrom und Cha-
rakteristik gemäß Geräteinformation).
Beim Anschließen ist das Rechtsdrehfeld der Lasteinspei-
sung sicherzustellen L1; L2; L3.
ACHTUNG!
Detaillierte Informationen siehe Anhang Stromlaufpläne.
Die
3-adrige
Versorgungsleitung
Wärmepumpenmanager (Heizungsregler N1) wird in die
Wärmepumpe geführt.
Die Steuerspannung muss entsprechend des Typenschilds
abgesichert
werden.
Die
PE~230V, 50Hz) für den WPM muss an Dauerspannung
liegen und ist aus diesem Grund vor dem EVU-Sperrschütz
abzugreifen bzw. an den Haushaltsstrom anzuschließen, da
sonst während der EVU-Sperre wichtige Schutzfunktionen
außer Betrieb sind.
Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 //
2/4/6) und einem Hilfskontakt (Schließer 13/14) ist
entsprechend der Wärmepumpenleistung auszulegen und
bauseits beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird
von Klemmleiste X3/G zur Steckerklemme N1-J5/ID3
geschleift. VORSICHT! Kleinspannung!
Das Schütz (K21) für die Flanschheizung (E9) im
Warmwasserspeicher
ist
Heizkörperleistung auszulegen und bauseits beizustellen.
Die Ansteuerung (230VAC) erfolgt aus dem WPM über die
Klemmen X2/N und N1-J16/NO10.
für
den
Versorgungsleitung
(L/N/
entsprechend
der
