Legende / Legend / Légende - Dimplex LI 20TE Instructions D'installation Et D'utilisation

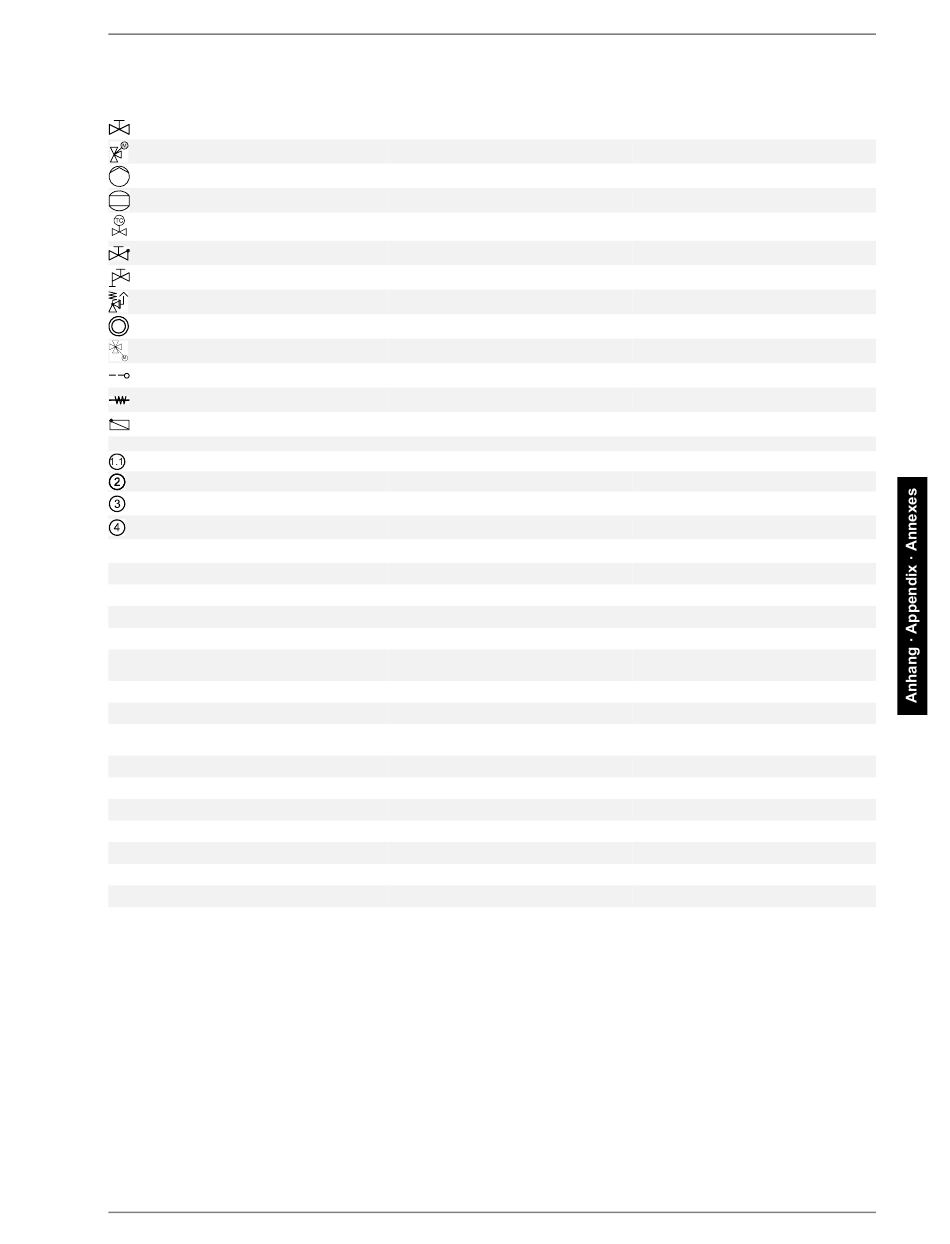

4.4 Legende / Legend / Légende
Absperrventil
Dreiwegemischer
Umwälzpumpe
Ausdehnungsgefäß
Raumtemperaturgesteuertes Ventil
Absperrventil mit Rückschlagventil
Absperrventil mit Entwässerung
Sicherheitsventilkombination
Wärmeverbraucher
Vierwegeumschaltventil
Temperaturfühler
Flexibler Anschlussschlauch
Rückschlagklappe
Luft/Wasser-Wärmepumpe
Wärmepumpenmanager
Reihen-Pufferspeicher
Warmwasserspeicher
E9 Flanschheizung Warmwasser
E10.1 Tauchheizkörper
M13 Heizungsumwälzpumpe Hauptkreis
M15 Heizungsumwälzpumpe 2. Heizkreis
M16 Zusatzumwälzpumpe
M18 Warmwasserladepumpe
M21 Mischer Hauptkreis od. 3. Heizkreis
M22 Mischer 2. Heizkreis
N1 Wärmepumpenmanager
R1 Außenwandfühler
R2 Rücklauffühler
R3 Warmwasserfühler
R5 Temperaturfühler 2. Heizkreis
www.dimplex.de
All manuals and user guides at all-guides.com
Shutoff valve
Three-way mixer
Circulating pump
Expansion vessel
Room temperature-controlled valve
Shutoff valve with check valve
Shutoff valve with drainage
Safety valve combination
Heat consumer
Four-way reversing valve
Temperature sensor
Flexible connection hose
Check valve
Air-to-water heat pump
Heat pump manager
Buffer tank connected in series
Hot water cylinder
Flange heater, hot water
Immersion heater
Heat circulating pump for main circuit
Heat circulating pump for heating
circuit 2
Auxiliary circulation pump
Hot water loading pump
Mixer for main circuit or heating circuit 3
Mixer for heating circuit 2
Heat pump manager
External wall sensor
Return flow sensor
Hot water sensor
Temperature sensor for heating circuit 2
Robinet d'arrêt
Mélangeur 3 voies
Circulateur
Vase d´expansion
Vanne commandée par
température ambiante
Robinet d'arrêt avec clapet anti-retour
Robinet d'arrêt avec écoulement
Groupe de valves de sécurité
Consommateur de chaleur
Vanne d'inversion 4 voies
Sonde de température
Tuyau de raccord flexible
Clapet anti-retour
Pompe à chaleur air-eau
Gestionnaire de pompe à chaleur
Ballon tampon en série
Ballon d'eau chaude sanitaire
Cartouche chauffante ECS
Résistance immergée
Circulateur de chauffage circuit principal
Circulateur de chauffage 2ème circuit
de chauffage
Circulateur supplémentaire
Pompe de charge eau chaude sanitaire
Mélangeur circuit principal ou 3ème
circuit de chauffage
Mélangeur 2ème circuit de chauffage
Gestionnaire de pompe à chaleur
Sonde sur mur extérieur
Sonde sur circuit de retour
Sonde sur circuit d'eau chaude sanitaire
Sonde de température 2ème circuit
de chauffage
