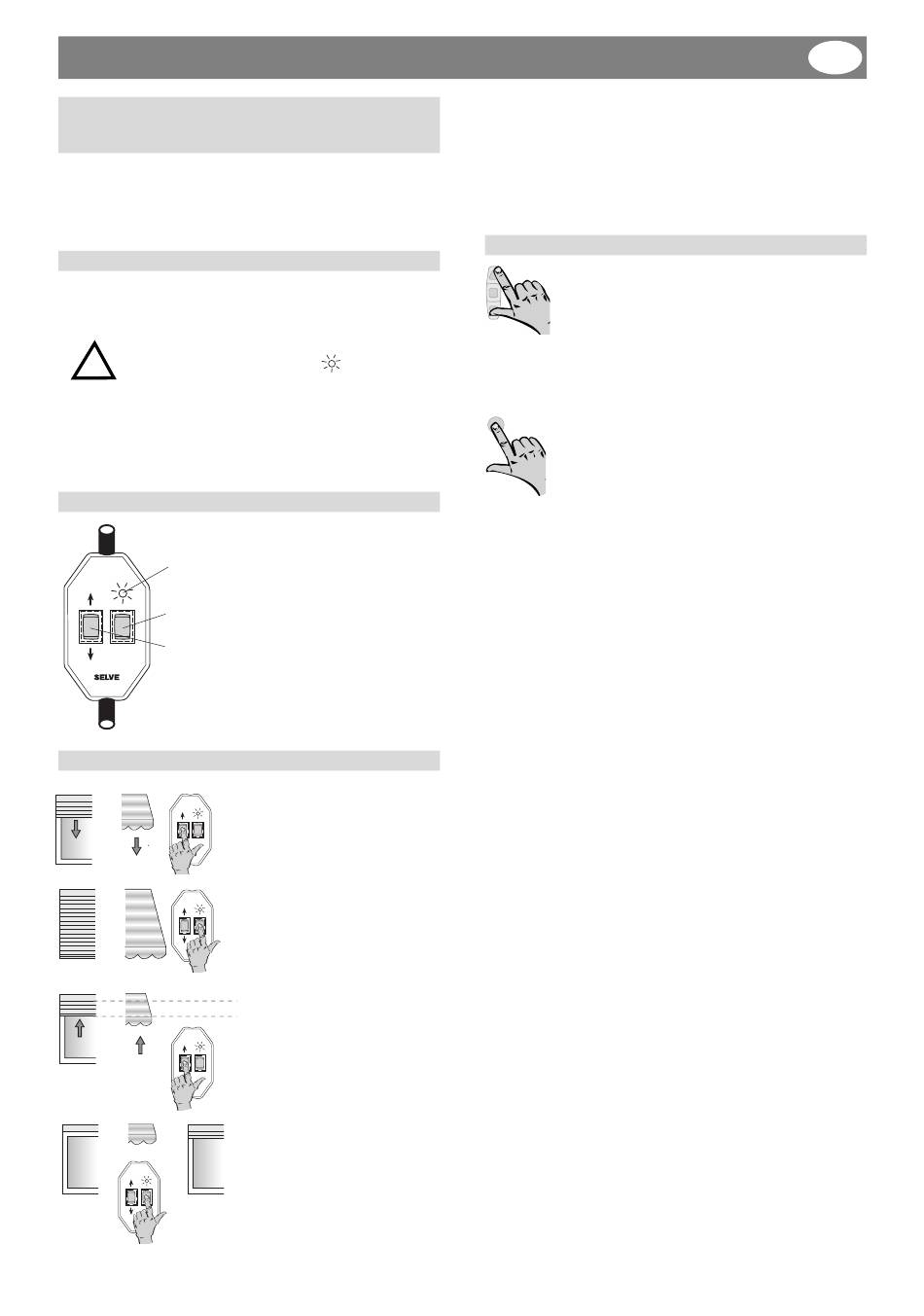

Instelhandleiding
2) Instellen van de eindpositie in fabrieksinstelling met
de SELVE eindschakelaar voor SELVE elektronische
draadloze buismotor
Alle instel- en bedieningshandelingen kunnen via de vijfade-
rige aandrijfkabel plaatsvinden.
Aanwijzing: het gaat hierbij om een speciale vijfaderige instel-
schakelaar voor SELVE elektronische draadloze buismotor.
2.1) Aansluiting
Aansluitkabel in kleur overeenstemmend met de instelkabel
verbinden.
Let op:
Netstekker om veiligheidsredenen zodanig
insteken dan de lichtdiode
G
Wanneer de diode niet brandt dan moet de net-
Attention
stekker worden gedraaid.
Veiligheidsinstructies:
Er staat direct spanning op de blauwe ader zolang de diode
niet gaat branden!
2.2) Verklaring van de eindschakelaar
Lichtdiode toont de fase-correcte
aansluiting
Toets E is de eindschakelaar
Toets voor omhoog en omlaag
bewegen van de motor
E
2.3) Instelling
E
E
SER, SEL, SEM
SEL-R, SEM-R
5 cm Stop
E
E
gaat branden.
Met de looptoetsen naar de
onderste eindpositie gaan.
Ten minste 3 sec. de toets E
indrukken - nu is de onderste
eindpositie ingesteld
Met de looptoetsen naar de
bovenste eindpositie gaan. Bij
SEL-R/SEM-R ca. 5 cm voor de
aanslag stoppen.
Ten minste 3 sec. de toets E
indrukken - nu is de bovenste
eindpositie ingesteld.
het rolluik op de ingestelde eindpunten stopt, dan is het instel-
len succesvol verlopen. De SEC-R/SERL-R-buismotor moet in
neerwaartse richting uitschakelen zodra deze op een hindernis
komt. Wanneer er desondanks problemen optreden, ga dan als
volgt te werk: Toets E 2 x 3 sec. en 1 x 6 sec. indrukken (tijd
nauwkeurig aanhouden) Doorgaan met 2.3.
3) Programmeren van een eerste zender
briefly
kort
Druk gelijktijdig op de "OP" en "Neer"-toets van de
te programmeren zender. Hierdoor wordt de zen-
der tijdelijk geprogrammeerd.
Zolang er geen zender definitief is opgeslagen kan de tijdelij-
ke toewijzing door een eenvoudige onderbreking van de
spanning worden opgeheven.
PROG.
brietly
kort
Druk nu kort op de PROG-toets om de toewijzing
definitief over te nemen.
De zender is nu definitief geprogrammeerd en blijft ook bij
spanningsonderbreking opgeslagen. DE SELVE elektronische
draadloze buismotor bevindt zich nu in de normale gebruiks-
status.
Aanwijzing:
Een zender is alleen definitief te programmeren wanneer de
eindpositie via de instelschakelaar of draadloos werd gepro-
grammeerd.
Let op:
Let er op dat u niet meerdere SELVE elektronische draadloze
buismotor van een bestaande installatie gelijktijdig pro-
grammeert, omdat anders alle SELVE elektronische draadlo-
ze buismotor zich door een enkel zendkanaal laten besturen.
Wanneer dit het geval is, ga dan door zoals beschreven onder
punt 4.
19
NL
