All manuals and user guides at all-guides.com

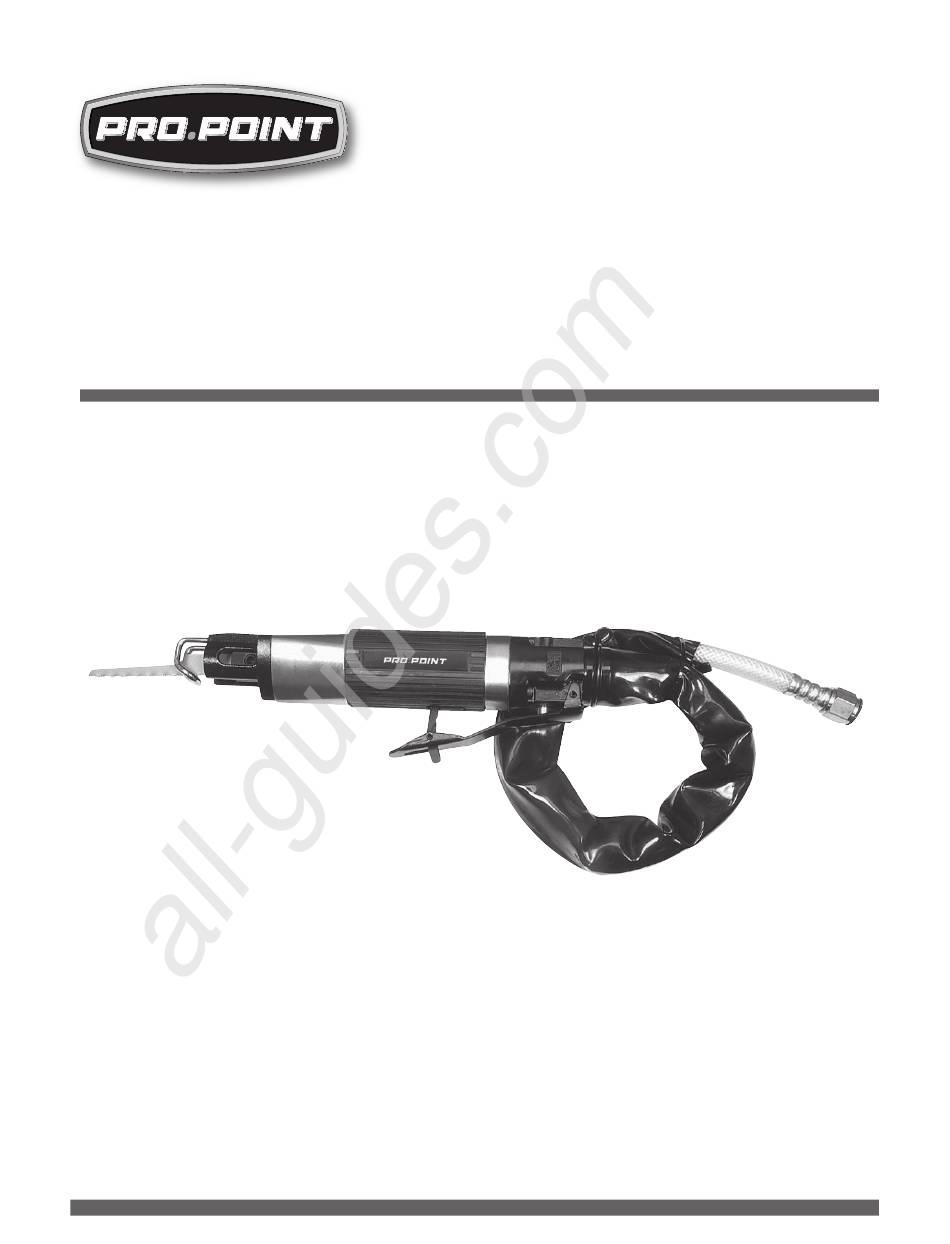

V 3.0
8344129
RECIPROCATING
AIR SAW
User Manual
Please read this manual before use.

Publicité

Table des Matières
loading

Manuels Connexes pour PRO-POINT 8344129

Sommaire des Matières pour PRO-POINT 8344129

  • Page 1 All manuals and user guides at all-guides.com V 3.0 8344129 RECIPROCATING AIR SAW User Manual Please read this manual before use.
  • Page 2 All manuals and user guides at all-guides.com...
  • Page 3 All manuals and user guides at all-guides.com 8344129 V 3.0 RECIPROCATING AIR SAW SpecificationS air consumption 6 CFM @ 90 PSI no Load Speed 5,000 BPM Stroke 10 mm Max. cutting capacity 14 gauge mild steel 2 saw blades 24 TPI & 32 TPI air inlet size 1/4 in.

  • Page 4: Important Safety Precautions

    All manuals and user guides at all-guides.com V 3.0 Reciprocating Air Saw 8344129 iMportant Safety precaUtionS WarninG! read and understand all instructions before using this tool. failure to follow all instructions may result in electric shock, fire and/or personal injury. Keep this manual for the safety warnings and precautions, operating, inspection and maintenance instructions.
  • Page 5 All manuals and user guides at all-guides.com 8344129 Reciprocating Air Saw V 3.0 3. Keep any articles of clothing, jewelry, hair etc. away from moving parts. These can be caught in moving parts, resulting in damage to the tool and/or serious injury.
  • Page 6 All manuals and user guides at all-guides.com V 3.0 Reciprocating Air Saw 8344129 10. Protect yourself by against electric shock. When cutting wherever “live” electrical wires may be encountered, hold the tool only by the plastic handle and the rubber grip at the front of the tool to prevent electric shock.
  • Page 7 All manuals and user guides at all-guides.com 8344129 Reciprocating Air Saw V 3.0 from oil and grease at all times. A properly maintained tool reduces the risk of binding and is easier to control. Sharp tools are safer than tools which have become dull because you do not have to apply excessive amounts of force to make your cuts.

  • Page 8: Air Source

    All manuals and user guides at all-guides.com V 3.0 Reciprocating Air Saw 8344129 air SoUrce 1. Disconnect air supply. Disconnect tools from air pressure source when not in use, before cleaning, servicing or changing a piece or accessory. After disconnecting, discharge any residual air pressure.
  • Page 9 All manuals and user guides at all-guides.com 8344129 Reciprocating Air Saw V 3.0 12. Line pressure should be increased to compensate for unusually long air hoses (over 8 metres). The hose diameter should be 3/8 in. l.D. 13. Air tool CFM consumption ratings are based upon a 25% duty cycle.
  • Page 10 All manuals and user guides at all-guides.com V 3.0 Reciprocating Air Saw 8344129 1. All air tools are packed in grease to prevent corrosion of internal parts during shipping and storage. We recommend you clean this out to have optimum performance from your new air tool.
  • Page 11 All manuals and user guides at all-guides.com 8344129 Reciprocating Air Saw V 3.0 ViBration precaUtionS This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms and shoulders.
  • Page 12 All manuals and user guides at all-guides.com V 3.0 Reciprocating Air Saw 8344129 operation cUttinG • Use a sharp blade especially designed to cut the material you are working with. • It is recommended you use a cutting fluid on the metal surface to avoid heat build up.
  • Page 13 All manuals and user guides at all-guides.com 8344129 Reciprocating Air Saw V 3.0 addinG or cHanGinG BLadeS Warning! always disconnect the Saw from the air source before adding or changing blades. after disconnecting the Saw from the air compressor, there could still be enough air pressure to activate the Saw.
  • Page 14 All manuals and user guides at all-guides.com V 3.0 Reciprocating Air Saw 8344129 3. Loss of power or erratic action may be due to the following: Excessive drain on the air line. Moisture or restriction in the air pipe. Incorrect size or type of hose connectors.
  • Page 15 All manuals and user guides at all-guides.com 8344129 Reciprocating Air Saw V 3.0 troUBLe SHootinG The following form lists the common operating system with problem and solutions. Please read the from carefully and follow it. WarninG: if any of the following symptoms appears during your operating.
  • Page 16 All manuals and user guides at all-guides.com V 3.0 Reciprocating Air Saw 8344129 problem(s) possible Suggested solution(s) cause(s) Tools will not O-rings throttle • P our air tool lubricating run. valve dislodged oil into air inlet as per from seat inlet instructions. Air flows valve.

  • Page 17: Parts Breakdown

    All manuals and user guides at all-guides.com 8344129 Reciprocating Air Saw V 3.0 partS BreaKdoWn part # description Body Cylinder Piston Rod Operate Piston Work Piston Valve Case Comp Valve Bushing Valve Pin Visit www.princessauto.com for more information...
  • Page 18 All manuals and user guides at all-guides.com V 3.0 Reciprocating Air Saw 8344129 part # description Valve Cap O-Ring Packing Packing Head Saw Blade Holder Lever Assembly Grip Rubber Guard Front Cushion Spring Rear Cushion Spring Cone Spring Spring Pin...
  • Page 19 All manuals and user guides at all-guides.com V 3.0 8344129 SCIE ALTERNATIVE PNEUMATIQUE Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil.
  • Page 20 All manuals and user guides at all-guides.com...
  • Page 21 All manuals and user guides at all-guides.com 8344129 V 3.0 SCIE ALTERNATIVE PNEUMATIQUE SpécificationS consommation d'air 6 pi cubes/min à 90 lb/po carré Vitesse à vide 5 000 coups/min course 10 mm capacité de coupe max. Acier doux de calibre 14...

  • Page 22: Consignes De Sécurité Importantes

    All manuals and user guides at all-guides.com V 3.0 Scie alternative pneumatique 8344129 conSiGneS de SécUrité iMportanteS aVertiSSeMent ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. Le non-respect de ces instructions peut causer un choc électrique, un incendie et/ou des blessures corporelles.

  • Page 23: Consignes De Sécurité Spécifiques

    All manuals and user guides at all-guides.com 8344129 Scie alternative pneumatique V 3.0 lorsque vous travaillez où il y a des poussières et des vapeurs provenant du métal, du bois ou de produits chimiques. Portez des bouchons d'oreilles approuvés par l'ANSI. Des vêtements de protection non conducteurs d'électricité...
  • Page 24 All manuals and user guides at all-guides.com V 3.0 Scie alternative pneumatique 8344129 5. Assurez-vous que le moteur a atteint sa vitesse maximale avant de commencer le sciage. 6. Il est extrêmement dangereux de diriger la surface de sciage vers une personne.

  • Page 25: Utilisation Et Entretien De L'outil

    All manuals and user guides at all-guides.com 8344129 Scie alternative pneumatique V 3.0 UtiLiSation et entretien de L'oUtiL Utilisez le bon outil pour effectuer le travail. N'utilisez pas un petit outil ou un petit accessoire pour effectuer le travail d'un outil industriel plus gros.
  • Page 26 All manuals and user guides at all-guides.com V 3.0 Scie alternative pneumatique 8344129 8. Veillez à ce que l'étiquette et la plaque d'identification de l'outil demeurent intactes. Elles comportent des renseignements importants. Si elles sont illisibles ou perdues, communiquez avec Princess Auto pour les remplacer.

  • Page 27: Lubrification (Outils Pneumatiques)

    All manuals and user guides at all-guides.com 8344129 Scie alternative pneumatique V 3.0 8. Nettoyez le filtre d'entrée d'air sur une base hebdomadaire. 9. Évitez d'utiliser un tuyau à air excessivement long. Choisissez un tuyau approprié à la situation, car un tuyau trop long qui traîne sur le plancher peut être plus dangereux qu'utile.
  • Page 28 All manuals and user guides at all-guides.com V 3.0 Scie alternative pneumatique 8344129 S'il devient nécessaire d'entreposer l'outil durant une longue période (toute une nuit, une fin de semaine, ou plus longtemps), il faut le lubrifier généreusement à ce moment-là. Faites fonctionner l'outil pendant environ 30 secondes pour vous assurer que l'huile a été...
  • Page 29 All manuals and user guides at all-guides.com 8344129 Scie alternative pneumatique V 3.0 précaUtionS reLatiVeS aUX ViBrationS Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures temporaires ou permanentes, surtout aux mains, aux bras et aux épaules.

  • Page 30: Utilisation

    All manuals and user guides at all-guides.com V 3.0 Scie alternative pneumatique 8344129 UtiLiSation décoUpaGe • Utilisez une lame effilée qui est précisément conçue pour découper le matériau que vous utilisez. • On recommande que vous utilisiez un liquide de coupe sur la surface de métal afin de prévenir toute accumulation de...
  • Page 31 All manuals and user guides at all-guides.com 8344129 Scie alternative pneumatique V 3.0 aJoUt oU cHanGeMent de LaMeS avertissement ! déconnectez toujours la scie du compresseur d'air avant d'ajouter ou de changer les lames. après avoir déconnecté la scie du compresseur d'air, il pourrait toujours exister suffisamment de pression d'air pour activer la scie.

  • Page 32: Entretien

    All manuals and user guides at all-guides.com V 3.0 Scie alternative pneumatique 8344129 entretien aVertiSSeMent : avant de changer un accessoire, d'effectuer une réparation ou de procéder à l'entretien de l'outil, vous devez débrancher sa source d'air. remplacez ou réparez les pièces endommagées.

  • Page 33: Dépannage

    All manuals and user guides at all-guides.com 8344129 Scie alternative pneumatique V 3.0 dépannaGe Les problèmes de fonctionnement courants et leurs solutions sont décrits dans le formulaire ci-après. Veuillez lire attentivement et observez les instructions. aVertiSSeMent : Si vous remarquez un des symptômes suivants au cours de l'utilisation de l'outil, arrêtez immédiatement, car...
  • Page 34 All manuals and user guides at all-guides.com V 3.0 Scie alternative pneumatique 8344129 problème(s) cause(s) Solution(s) proposée(s) possible(s) L'outil ne La soupape • V ersez de l'huile de fonctionne pas. d'accélérateur lubrification pour outils à joints toriques pneumatiques dans l'entrée L'air s'écoule est sortie de d'air, conformément aux...

  • Page 35: Répartition Des Pièces

    All manuals and user guides at all-guides.com 8344129 Scie alternative pneumatique V 3.0 répartition deS piÈceS description Qté pièce Corps Cylindre Tige de piston Piston de manoeuvre Piston de travail Boîtier de soupape Bague de soupape Tige de soupape Visitez www.princessauto.com pour plus d'informations...
  • Page 36 All manuals and user guides at all-guides.com V 3.0 Scie alternative pneumatique 8344129 description Qté pièce Capuchon de soupape Joint torique Garniture Garniture Culasse Porte-lame de scie Montage du levier Prise en caoutchouc Protecteur Ressort de coussin avant Ressort de coussin arrière...
