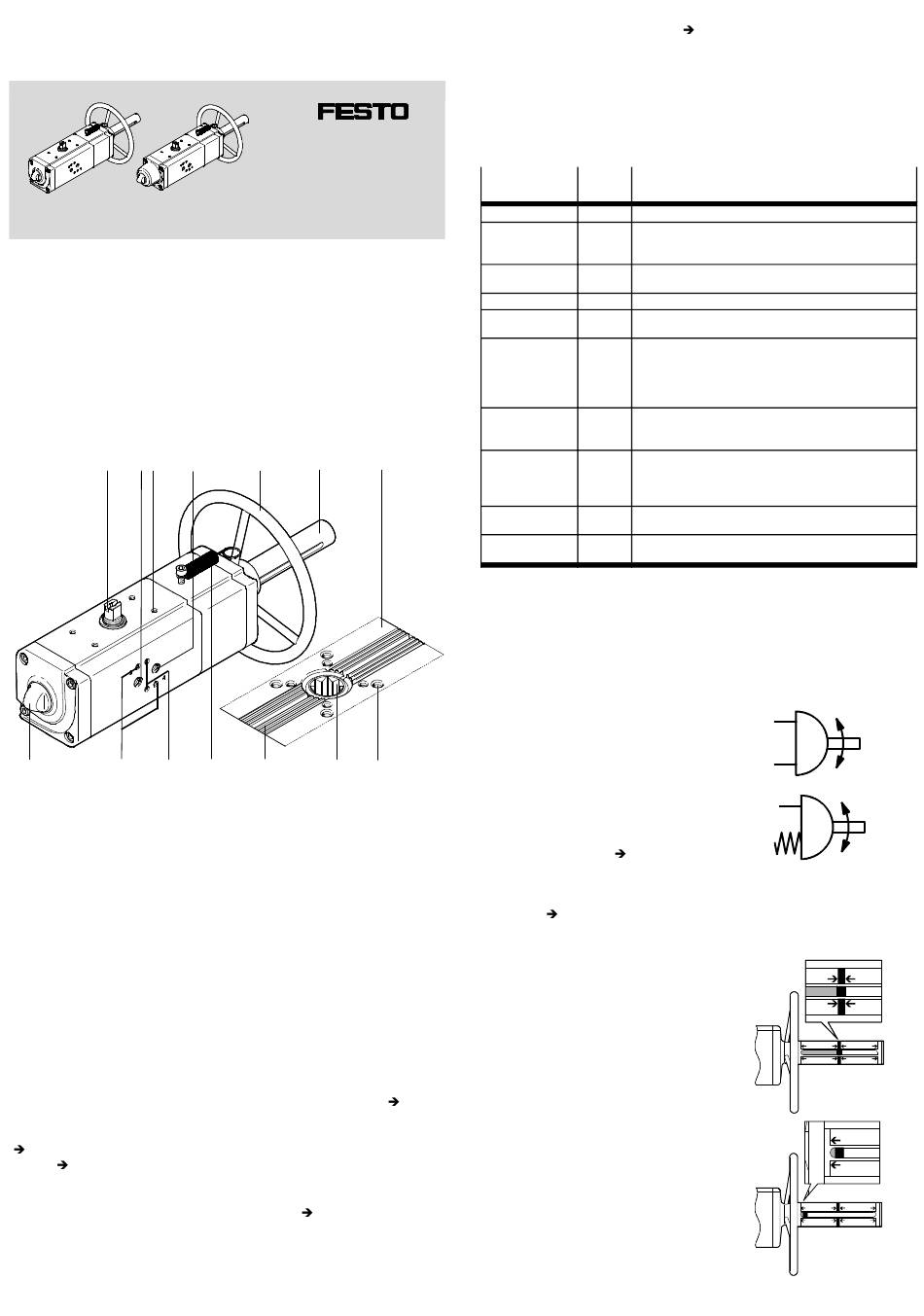

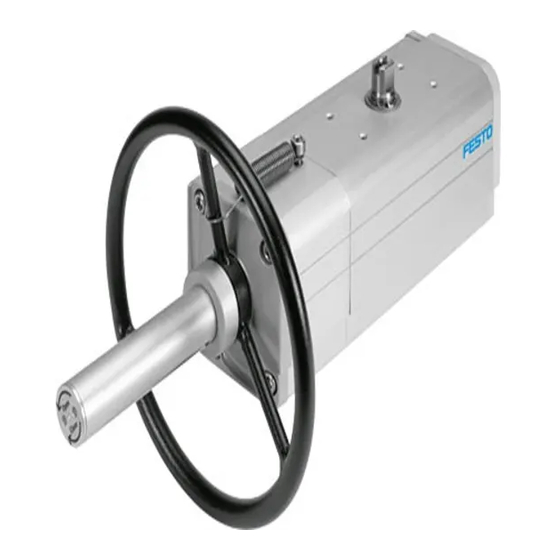

Vérin oscillant
DAPS..R..-F..-MW..
(fr) Notice d'utilisation
Version originale : de
Vérin oscillant DAPS..R..-F..-MW..
1 Éléments de commande et raccordements
Raccordements conformément au vérin oscillant à double effet DAPS :
1 2 3
aD aC aB
1
Arbre de transmission (la rainure
de l'arbre indique la position de la
vanne de process – ici ouverte)
2
Raccord d'alimentation
pneumatique 2 (A)
3
4 taraudages de fixation – par
ex. pour le kit de fixation de
l'interrupteur de fin de course
ou le boîtier capteur
4
Raccord d'alimentation
pneumatique 4 (B)
5
Volant
6
Tube protecteur avec œilleton
Fig. 1
2 Structure
Les vérins oscillants de la série DAPS possèdent des dimensions compactes ainsi
qu'une mécanique simple et robuste à faible usure. Le montage du produit dépend
de sa version et diffère éventuellement de la représentation en figure 1 (
Un arbre traverse le boîtier et est conduit vers l'extérieur sur les deux côtés. De
cette manière, le couple de réaction est transmis à une vanne de process
Fig. 1, 9 ) et, le cas échéant, à un interrupteur de fin de course ou un boîtier
(
Fig. 1, 1 ).
capteur (
La bride de la vanne de process est conçue selon la norme ISO 5211. La fixation
mécanique d'un interrupteur de fin de course ou d'un boîtier capteur s'effectue à
l'aide de 4 taraudages de fixation en partie supérieure (
fixation du distributeur, le côté du boîtier présente une configuration de perçage
selon VDI/VDE 3845 (NAMUR).
Selon la version, le DAPS est conçu en tant que vérin oscillant à simple effet ou à
double effet.
Festo AG & Co. KG
Postfach
D-73726 Esslingen
+49 711 347-0
www.festo.com
8024409
1302NH
[8024413]
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
4 5
aA
aJ 9
7
Vue de dessous – Bride selon
ISO 5211
8
Taraudage de fixation
9
Coupleur en étoile pour loger le
carré d'une vanne de process
aJ
Rainure pour les fuites
aA
Ressort d'arrêt
aB
Taraudage de fixation pour tige
filetée pour l'alignement du
distributeur NAMUR
aC
Taraudage de fixation pour
distributeur NAMUR pneumatique
aD
Contre-écrou pour sécuriser la fin
de course réglée.
Fig. 1, 3 ). Pour la
Le boîtier de certains vérins oscillants possède une rainure pour les fuites côté
raccordement de la vanne de process (
lement de la fuite d'une vanne de process non-étanche.
La version à simple effet avec rappel par ressort est équipée de ressorts de dif-
férentes résistances pour les différentes pressions d'alimentation.
La version du produit décrite ici DAPS...-MW est équipée d'un volant – pour
l'actionnement d'urgence manuel lorsque le vérin est hors pression.
Le produit est proposé dans différents modèles. La présente notice d'utilisation
décrit les variantes de produits suivantes:
Caractéristiques Codes
Série
Taille et couple
nominal en Nm
Angle d'oscillation
en degrés
Sens de fermeture
Mode de
fonctionnement
Force du ressort
(pour le mode de
fonctionnement S)
Français
1er plan de pose
des brides
2e plan de pose
des brides
7
Actionnement
d'urgence manuel
Modèle
Fig. 2 Code de type (par ex. DAPS-0480-090-R-F1012-MW-T6)
Sélectionner l'accessoire approprié (par ex. kit d'adaptation) dans le catalogue
(www.festo.com/catalogue).
3 Fonction
Le mouvement des pistons du DAPS est transformé en un mouvement oscillant
grâce à un mécanisme à palonnier (Scotch Yoke). Cette cinématique n'est efficace
que dans un angle d'environ 90°.
En cas de vérins oscillants à double effet :
La mise sous, puis hors pression des chambres du
vérin provoque le va-et-vient du piston dans le DAPS.
8
Le mouvement linéaire du piston est transformé en
un mouvement oscillant de l'arbre de transmission.
Dans le cas de vérins oscillants à simple effet :
Le retour à la position initiale s'opère à l'aide de la
force du ressort.
Des versions du produit avec différentes forces du
ressort sont disponibles (
La vanne de process vissée enregistre le couple antagoniste du vérin oscillant. Les
couples de serrage admissibles s'appliquent conformément aux caractéristiques
techniques (
Le volant permet de modifier la position de l'actionneur en cas de pression d'ali-
mentation désactivée (actionnement d'urgence manuel).
Position neutre
Si l'afficheur est en position médiane, le
volant est en position neutre.
– Le piston peut être déplacé librement.
– L'actionneur peut être actionné par voie
pneumatique.
Fig. 1).
Afficheur en position gauche (intérieur)
A) Entraînement à double effet :
Tourner le volant en sens anti-horaire dé-
place l'afficheur vers l'intérieur.
– La vanne de process s'ouvre.
B) Actionneur à simple effet :
Tourner le volant en sens horaire déplace
l'afficheur vers l'intérieur.
– La vanne de process se ferme.
Fig. 1, aJ ). Cette rainure permet à l'écou-
Description
de type
DAPS- Vérin oscillant
0053- Couple nominal 53 Nm
... ...
1920- Couple nominal 1 920 Nm
090- 90 °
R Fermeture à droite
- (sans) À double effet
S À simple effet
(sans) (néant en cas de double effet)
1- Force du ressort pour une pression de raccordement de 2,8 bars
2- Force du ressort pour une pression de raccordement de 3,5 bars
3- Force du ressort pour une pression de raccordement de 4,2 bars
4- Force du ressort pour une pression de raccordement de 5,6 bars
F05 Plan de pose des brides F05
... ...
F14 Plan de pose des brides F14
(sans) pas de deuxième plan de pose des brides
07 Plan de pose des brides F07
... ...
16 Plan de pose des brides F16
-MW Avec volant
(sans) Version standard (-20 °C à 80 °C)
-T6 Basse température (-50 °C à 60 °C)
Fig. 2 ).
voir catalogue www.festo.com/catalogue).
